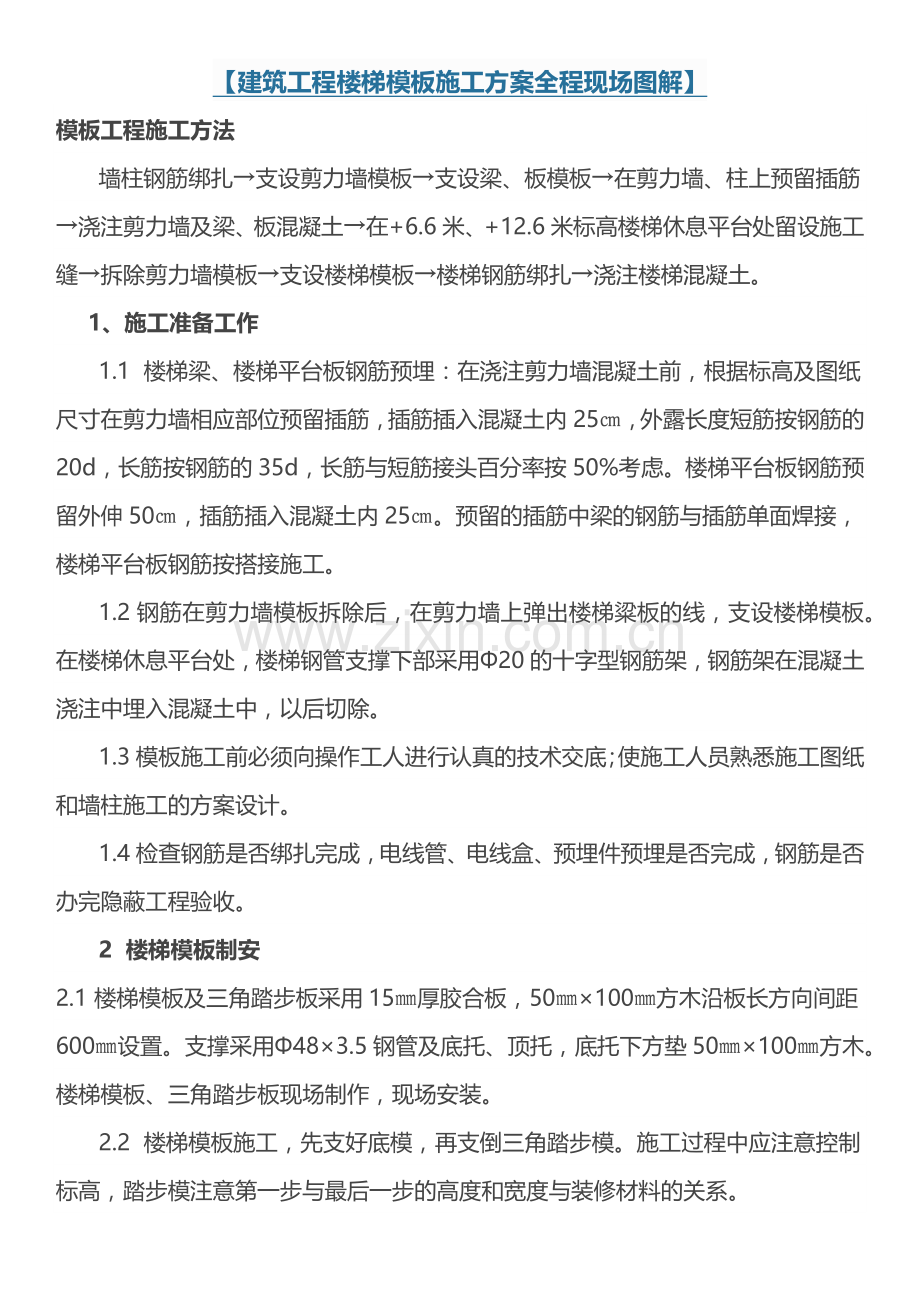

建筑工程楼梯模板施工方案全程现场图解.docx

【建筑工程楼梯模板施工方案全程现场图解】模板工程施工方法墙柱钢筋绑扎支设剪力墙模板支设梁、板模板在剪力墙、柱上预留插筋浇注剪力墙及梁、板混凝土在+6.6米、+12.6米标高楼梯休息平台处留设施工缝拆除剪力墙模板支设楼梯模板楼梯钢筋绑扎浇注楼梯混凝土。1、施工准备工作1.1楼梯梁、楼梯平台板钢筋预埋：在浇注剪力墙混凝土前，根据标高及图纸尺寸在剪力墙相应部位预留插筋，插筋插入混凝土内25，外露长度短筋按钢筋的20d，长筋按钢筋的35d，长筋与短筋接头百分率按50%考虑。楼梯平台板钢筋预留外伸50，插筋插入混凝土内25。预留的插筋中梁的钢筋与插筋单面焊接，楼梯平台板钢筋按搭接施工。1.2钢筋在剪力墙模板拆除后，在剪力墙上弹出楼梯粱板的线，支设楼梯模板。在楼梯休息平台处，楼梯钢管支撑下部采用20的十字型钢筋架，钢筋架在混凝土浇注中埋入混凝土中，以后切除。1.3模板施工前必须向操作工人进行认真的技术交底；使施工人员熟悉施工图纸和墙柱施工的方案设计。1.4检查钢筋是否绑扎完成，电线管、电线盒、预埋件预埋是否完成，钢筋是否办完隐蔽工程验收。2楼梯模板制安2.1楼梯模板及三角踏步板采用15厚胶合板，50100方木沿板长方向间距600设置。支撑采用483.5钢管及底托、顶托，底托下方垫50100方木。楼梯模板、三角踏步板现场制作，现场安装。2.2楼梯模板施工，先支好底模，再支倒三角踏步模。施工过程中应注意控制标高，踏步模注意第一步与最后一步的高度和宽度与装修材料的关系。2.3模板支设严格按模板配置图支设，模板安装后接缝部位必须严密，为防止漏浆可在接缝部位加贴密缝条。底部若有空隙，应加垫10厚的海棉。2.4模板的拼装必须保证位置的准确性，立面垂直，用线垂进行检查。发现不垂直时可通过调整斜向支撑解决。2.5施工、中注意成品保护，并随时检查埋件、保护层等是否准确。3、模板工程质量控制模板成型交验班组内实行“三检制”，合格后报作业队伍工长检验，合格后依次报项目土建工程师、质量工程师进行核定，并填写预检记录表格、质量评定表格和报验单，并向监理报验。1、质量控制注意点1）浇筑混凝土前必须检查支撑是否可靠、扣件是否松动。浇筑混凝土时必须由模板支设班组设专人看模，随时检查支撑是否变形、松动，并组织及时恢复。2）混凝土吊斗不得冲击模板，造成模板几何尺寸不准；不得放置好的木模上随意践踏、重物冲击；木背楞分类堆放，不得随意切断或锯、割。3）根据图纸精心排板，每块板、每根梁尽量少拼缝。4）安装多余扣件和钉子要装入专用背包中按要求回收，不得乱丢乱放。5）模板拆除扣件不得乱丢，边拆边进袋。6）拆除模板按标识吊运到模板堆放场地，由模板保养人员及时对模板进行清理、修正、刷脱模剂，标识不清的模板应重新标识：作到精心保养，以延长使用期限。【如下施工截图】
