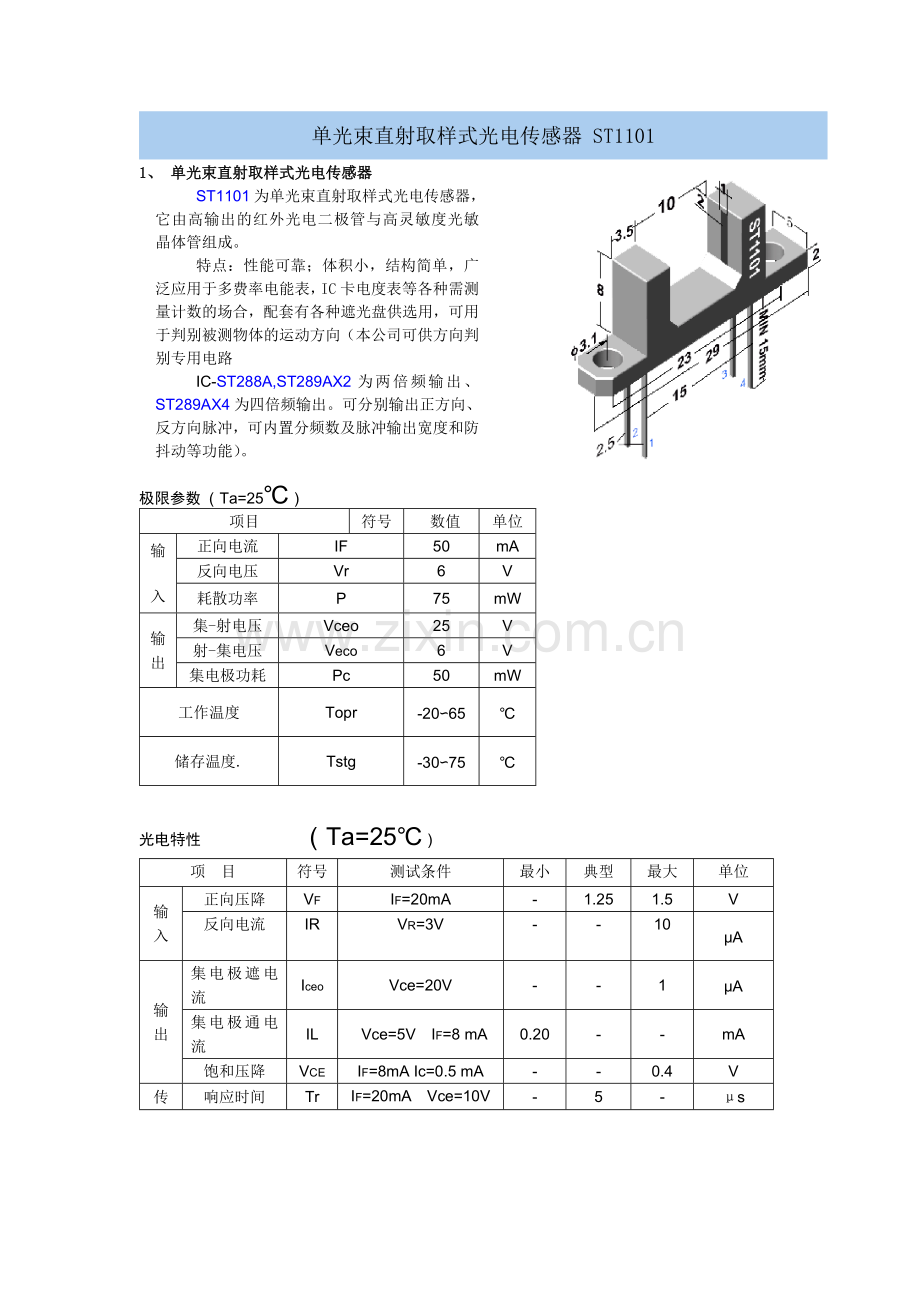

单光束直射取样式光电传感器.doc

单光束直射取样式光电传感器 ST1101
1、  单光束直射取样式光电传感器
ST1101为单光束直射取样式光电传感器，它由高输出的红外光电二极管与高灵敏度光敏晶体管组成。
特点：性能可靠；体积小，结构简单，广泛应用于多费率电能表，IC卡电度表等各种需测量计数的场合，配套有各种遮光盘供选用，可用于判别被测物体的运动方向（本公司可供方向判别专用电路
IC-ST288A,ST289AX2为两倍频输出、ST289AX4为四倍频输出。可分别输出正方向、反方向脉冲，可内置分频数及脉冲输出宽度和防抖动等功能）。

极限参数 （Ta=25℃）
项目
符号
数值
单位
输
入
正向电流
IF
50
mA
反向电压
Vr
6
V
耗散功率
P
75
mW
输出
集-射电压
Vceo
25
V
射-集电压
Veco
6
V
集电极功耗
Pc
50
mW
工作温度
Topr
-20∽65
℃
储存温度.
Tstg
-30∽75
℃

光电特性                         （Ta=25℃）
项 目
符号
测试条件
最小
典型
最大
单位
输入
正向压降
VF
IF=20mA
-
1.25
1.5
V
反向电流
IR
VR=3V
-
-
10
μA
输出
集电极遮电流
Iceo
Vce=20V
-
-
1
μA
集电极通电流
IL
Vce=5V IF=8 mA
0.20
-
-
mA
饱和压降
VCE
IF=8mA Ic=0.5 mA
-
-
0.4
V
传输
特性
响应时间
Tr
IF=20mA Vce=10V
IRc=100Ω
-
5
-
μs
Tf
-
5
-
μs
