（一）、钢管敷设
1、潮湿场所和直埋于地下的电线保护管，应采用厚壁钢管或防液型可挠金属电线保护管；干燥场所的电线保护管宜采用薄壁钢管或可挠金属电线保护管。
2、钢管的内壁、外壁均应作防腐处理。当埋设于混凝土内时，钢管外壁可不作防腐处理；直埋于土层内的钢管外壁应涂两道沥青；采用镀锌钢管时，锌层剥落处应涂防腐漆。设计有特殊要求时，应按设计规定进行防腐处理。
3钢管不应有折扁和裂缝，管内应无铁屑及毛刺，切断口应平整，管口应光滑。
4、钢管的连接应符合下列要求：
1）采用螺纹连接时，管端螺纹长度不应小于管接头长度的1/2；连接后，其螺纹宜外露2~3扣。螺纹表面应光滑、无缺损。
2）采用套管连接时，套管长度宜为管外径的1.5~3倍，管与管的对口处应位于套管的中心。套管采用焊接连接时，焊缝应牢固严密；采用紧固螺钉连接时，螺钉应拧紧；在振动的场所，紧固螺钉应有防松动措施。
3）镀锌钢管和薄壁钢管应采用螺纹连接或套管紧固螺钉连接，不应采用熔焊连接。
4）钢管连接处的管内表面应平整、光滑。
5、钢管与盒（箱）或设备的连接应符合下列要求：

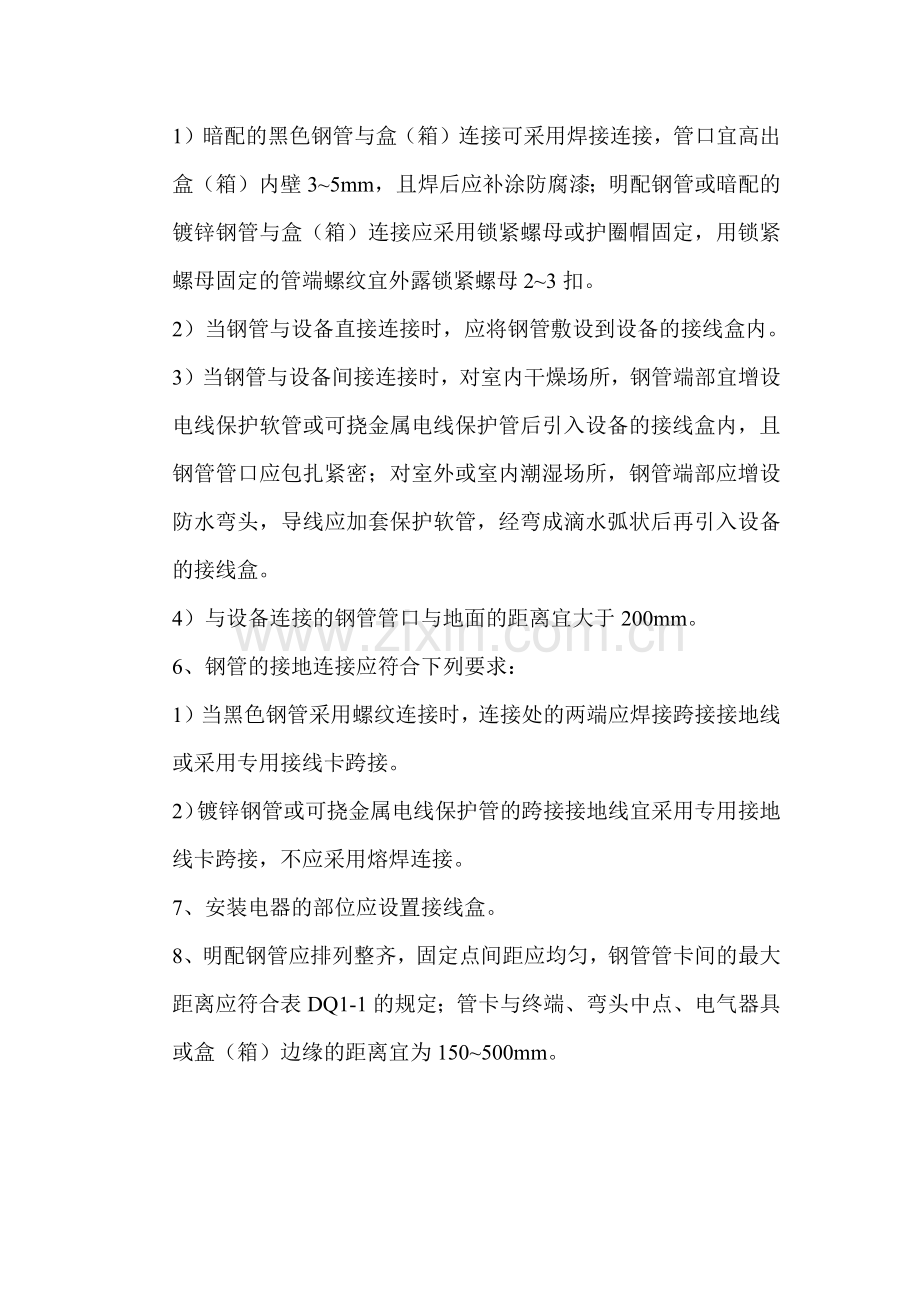

1）暗配的黑色钢管与盒（箱）连接可采用焊接连接，管口宜高出盒（箱）内壁3~5mm，且焊后应补涂防腐漆；明配钢管或暗配的镀锌钢管与盒（箱）连接应采用锁紧螺母或护圈帽固定，用锁紧螺母固定的管端螺纹宜外露锁紧螺母2~3扣。
2）当钢管与设备直接连接时，应将钢管敷设到设备的接线盒内。
3）当钢管与设备间接连接时，对室内干燥场所，钢管端部宜增设电线保护软管或可挠金属电线保护管后引入设备的接线盒内，且钢管管口应包扎紧密；对室外或室内潮湿场所，钢管端部应增设防水弯头，导线应加套保护软管，经弯成滴水弧状后再引入设备的接线盒。
4）与设备连接的钢管管口与地面的距离宜大于200mm。
6、钢管的接地连接应符合下列要求：
1）当黑色钢管采用螺纹连接时，连接处的两端应焊接跨接接地线或采用专用接线卡跨接。
2）镀锌钢管或可挠金属电线保护管的跨接接地线宜采用专用接地线卡跨接，不应采用熔焊连接。
7、安装电器的部位应设置接线盒。
8、明配钢管应排列整齐，固定点间距应均匀，钢管管卡间的最大距离应符合表DQ1-1的规定；管卡与终端、弯头中点、电气器具或盒（箱）边缘的距离宜为150~500mm。
