电磁感应基础练习.doc

1、关于感应电动势，下列说法正确的是【 Ｄ 】
A．穿过闭合电路的磁感强度越大，感应电动势就越大
B．穿过闭合电路的磁通量越大，感应电动势就越大
C．穿过闭合电路的磁通量的变化量越大，其感应电动势就越大
D．穿过闭合电路的磁通量变化的越快，其感应电动势就越大
2、如图所示，L1与L2是套在同一铁心上的两个线圈，线圈L1与电源及变阻器相连，线圈L2与电阻R组成一闭合回路，当变阻器滑片向左移动时，下列说法正确的是（ ）
A A点电势低于B点电势
B A/点电势低于 B/点电势
C A/点电势等于 B/点电势
D A/点电势高于 B/点电势
3、电阻R、电容C与一线圈连成闭合回路，条形磁铁静止于线圈的正上方，N极朝下，如图7所示，现使磁铁开始自由下落，在N极接近线圈上端的过程中，流过R的电流方向和电容器极板的带电情况是(　　)

图7
A．从a到b，上极板带正电
B．从a到b，下极板带正电
C．从b到a，上极板带正电
D．从b到a，下极板带正电
4、如图8所示，当磁铁突然向铜环运动时，铜环的运动情况是(　　)

图8
A．向右摆动
B．向左摆动
C．静止
D．无法判定
5、一矩形线圈置于匀强磁场中，线圈平面与磁场方向垂直。先保持线圈的面积不变，将磁感应强度在1s时间内均匀地增大到原来的两倍。接着保持增大后的磁感应强度不变，在1s时间内，再将线圈面积均匀地减小到原来的一半。先后两个过程中，线圈中的感应电动势的比值为 （ ）
A 1：2 B 1 C 2 D 4
i
i
T
T/2
O
i0
-i0
甲
乙
6、如图甲所示，长直导线与闭合金属线框位于同一平面内，长直导线中的电流i随时间t的变化关系如图乙所示.在0-T/2时间内，直导线中电流向上，则在T/2-T时间内，线框中感应电流的方向与所受安培力情况是（ ）
A.感应电流方向为顺时针，线框受安培力的合力方向向左
t
B.感应电流方向为逆时针，线框受安培力的合力方向向右
C.感应电流方向为顺时针，线框受安培力的合力方向向右
D.感应电流方向为逆时针，线框受安培力的合力方向向左

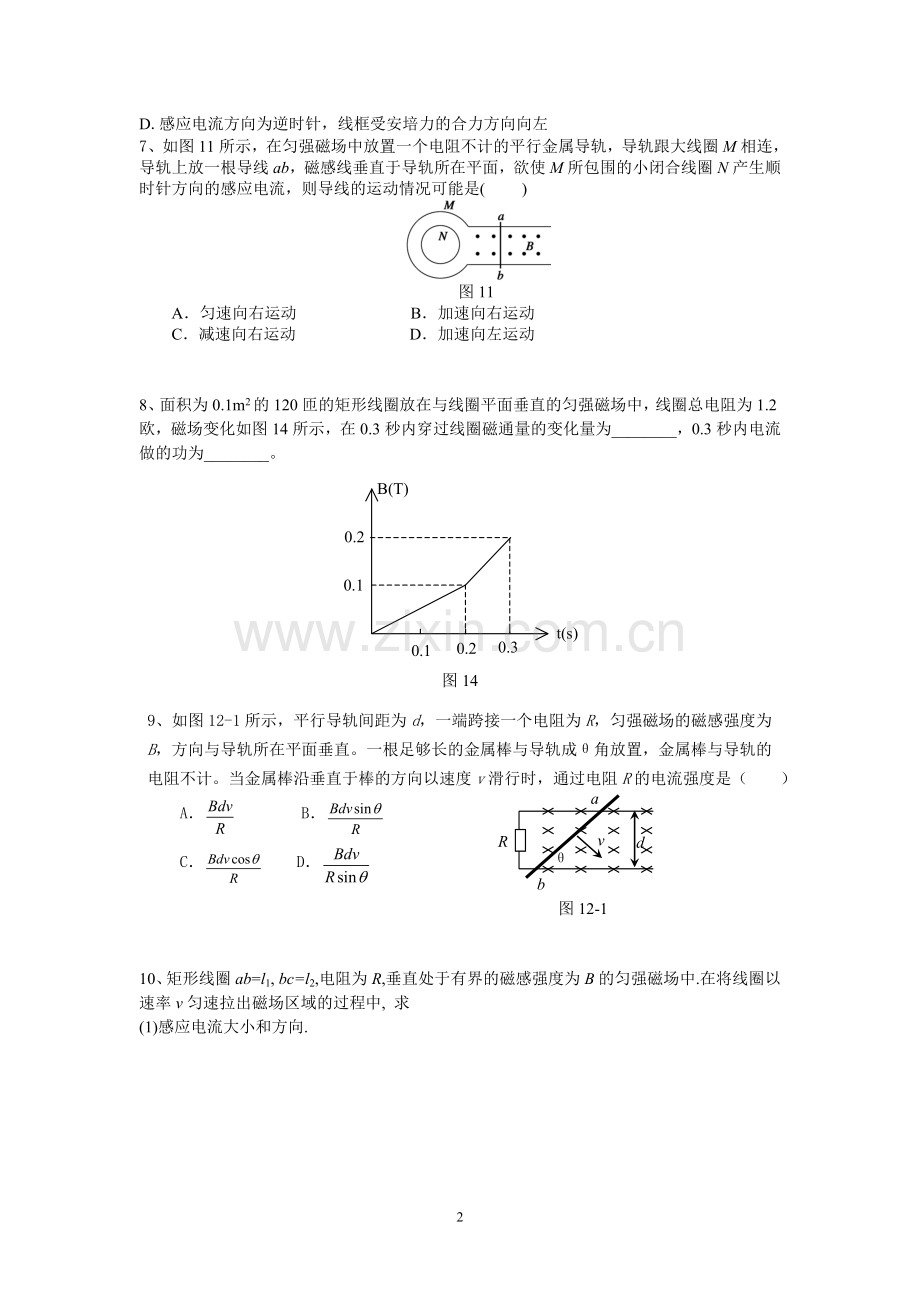

7、如图11所示，在匀强磁场中放置一个电阻不计的平行金属导轨，导轨跟大线圈M相连，导轨上放一根导线ab，磁感线垂直于导轨所在平面，欲使M所包围的小闭合线圈N产生顺时针方向的感应电流，则导线的运动情况可能是(　 　)

图11
A．匀速向右运动 B．加速向右运动
C．减速向右运动 D．加速向左运动

8、面积为0.1m2的120匝的矩形线圈放在与线圈平面垂直的匀强磁场中，线圈总电阻为1.2欧，磁场变化如图14所示，在0.3秒内穿过线圈磁通量的变化量为________，0.3秒内电流做的功为________。

9、如图12-1所示，平行导轨间距为d，一端跨接一个电阻为R，匀强磁场的磁感强度为B，方向与导轨所在平面垂直。一根足够长的金属棒与导轨成θ角放置，金属棒与导轨的电阻不计。当金属棒沿垂直于棒的方向以速度v滑行时，通过电阻R的电流强度是（ ）
R
v
a
b
θ
d
图12-1
A． B．
C． D．

10、矩形线圈ab=l1, bc=l2,电阻为R,垂直处于有界的磁感强度为B的匀强磁场中.在将线圈以速率v匀速拉出磁场区域的过程中, 求
(1)感应电流大小和方向.
(2)通过导体横截面电量.

11、在B=0.5T匀强磁场中,有垂直磁场两导轨MN和PQ,相距L=0.1m,导轨电阻不计, R=0.3W, 金属棒ab电阻r=0.2W, 以v=4.0m/s向左匀速运动,求
(1)电动势E的大小;
(2)通过电阻R上的电流大小和方向;
(3) ab两点的电势差Uab.;
(4)电阻R消耗的电功率.

E
G
A
B
K
12、（1）下图是做探究电磁感应的产生条件实验的器材及示意图。
①在图中用实线代替导线把它们连成实验电路。
②由哪些操作可以使电流表的指针发生偏转
Ⅰ________________________________________
Ⅱ________________________________________
③假设在开关闭合的瞬间，灵敏电流计的指针向左偏转，则当螺线管A向上拔出的过程中，灵敏电流计的指针向_______偏转。（“左”、“右” ）
13、穿过闭合回路的磁通量Φ随时间t变化的图像分别如下图①~④所示。下列关于回路中产生的感应电动势的论述中正确的是：（ ）
A图①中回路产生的感应电动势恒定不变
B图②中回路产生的感应电动势一直在变大
C图③中回路0~t1时间内产生的感应电动势小于在t1~t2时间内产生的感应电动势
D图④中回路产生的感应电动势先变小再变大
t
Φ
①
Φ
②
Φ
③
t
t
t1
t2
t
Φ
④
o
o
o
o

14、 如图所示，有两根和水平方向成角的光滑平行的金属轨道，上端接有可变电阻R，下端足够长，空间有垂直于轨道平面的匀强磁场，磁感应强度为B。一根质量为m的金属杆从轨道上由静止滑下，经过足够长的时间后，金属杆的速度会趋近于一个最大速度vm，则　　　（　　）
A、如果B增大，vm将变大        B、如果变大，vm将变大
C、如果R变大，vm将变大         D、如果m变小，vm将变大

15、在如图甲所示的电路中，螺线管匝数n = 1500匝，横截面积S = 20cm2。螺线管导线电阻r = 1.0Ω，R1 = 4.0Ω，R2 = 5.0Ω，C=30μF。在一段时间内，穿过螺线管的磁场的磁感应强度B按如图乙所示的规律变化。求：（1）求螺线管中产生的感应电动势；
R2
图甲
R1
C

S
B
图乙
t/s
B/T
0.22
0.4
0.6
O
1.0
2.0
0.8
1.0
（2）闭合S，电路中的电流稳定后，求电阻R1的电功率；
（3）S断开后，求流经R2的电量。

16、唱卡拉OK用的话筒，内有传感器，其中有一种是动圈式的，它的工作原理是在弹性膜片后面粘接一个轻小的金属线圈，线圈处于水磁体的磁场中，当怕波使膜片前后振动时，就将声音信号转变为电信号. 下列说法中正确的是 （ ）
A．该传感器是根据电流的磁效应原理工作的
B．该传感器是根据电磁感应原理工作的
C．膜片振动时，穿过线圈的磁通量发生变化
D．膜片振动时，线圈中产生感应电流
17、如图12-17所示，一质量为m=0.016kg、长L=0.5m、宽d=0.1m、电阻R=0.1Ω的矩形线圈，从h1=5m的高处由静止开始下落，然后进入匀强磁场，当下边进入磁场时，由于磁场力的作用，线圈正好作匀速运动。
（1）求匀强磁场的磁感应强度B。
（2）如果线圈的下边通过磁场所经历的时间t=0.15s，求磁场区域的高度h2.
（3）求线圈的下边刚离开磁场的瞬间，线圈的加速度的大小和方向。
h1
h2
L
d
图12-17
（4）从线圈的下边进入磁场开始到线圈下边离开磁场的时间内，在线圈中产生的焦耳热是多少？

5
