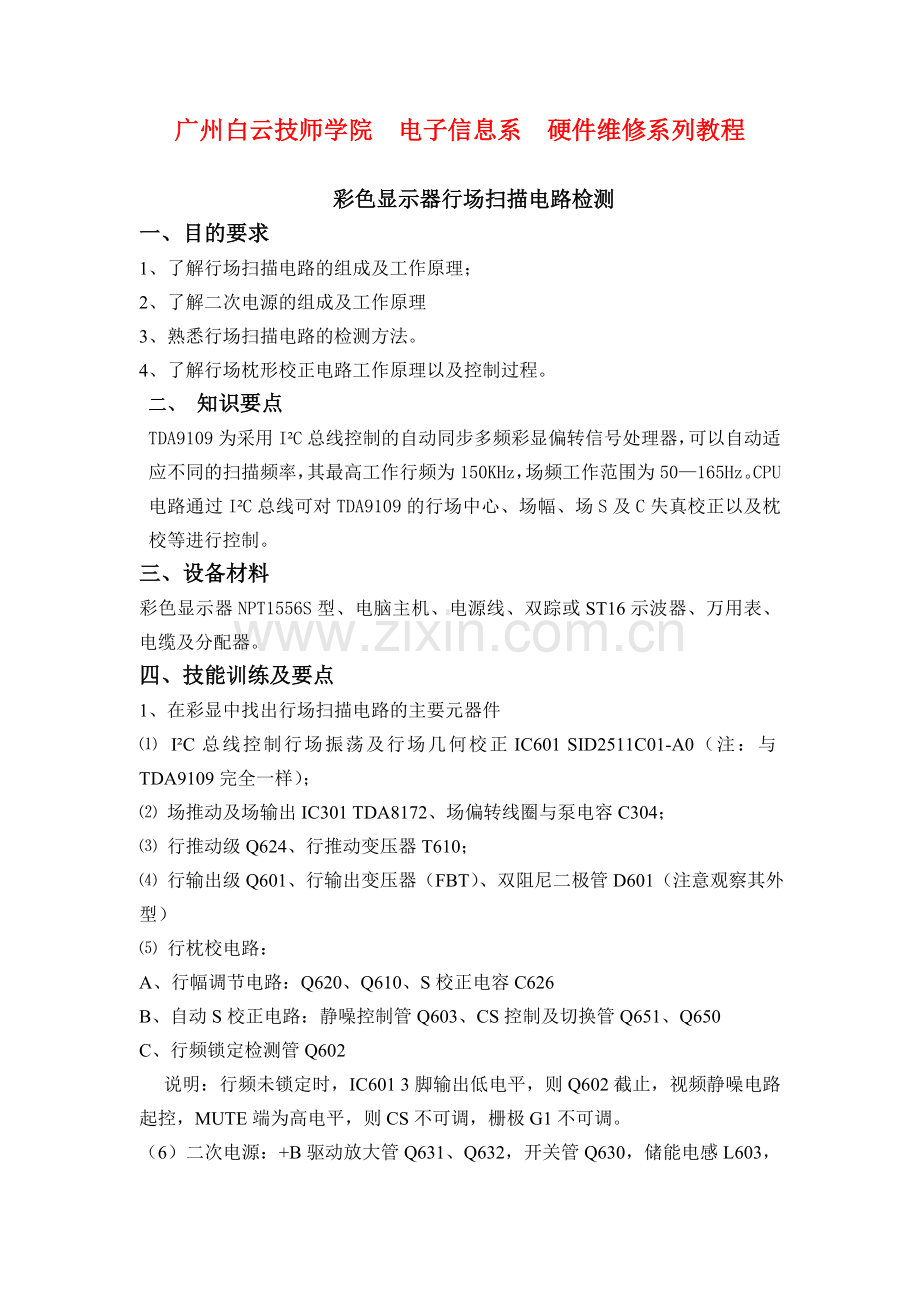

广州白云技师学院 电子信息系 硬件维修系列教程

彩色显示器行场扫描电路检测
一、目的要求
1、了解行场扫描电路的组成及工作原理；
2、了解二次电源的组成及工作原理
3、熟悉行场扫描电路的检测方法。
4、了解行场枕形校正电路工作原理以及控制过程。
二、 知识要点
TDA9109为采用I²C总线控制的自动同步多频彩显偏转信号处理器，可以自动适应不同的扫描频率，其最高工作行频为150KHz，场频工作范围为50—165Hz。CPU电路通过I²C总线可对TDA9109的行场中心、场幅、场S及C失真校正以及枕校等进行控制。
三、设备材料
彩色显示器NPT1556S型、电脑主机、电源线、双踪或ST16示波器、万用表、电缆及分配器。
四、技能训练及要点
1、在彩显中找出行场扫描电路的主要元器件
⑴ I²C总线控制行场振荡及行场几何校正IC601 SID2511C01-A0（注：与TDA9109完全一样）；
⑵ 场推动及场输出IC301 TDA8172、场偏转线圈与泵电容C304；
⑶ 行推动级Q624、行推动变压器T610；
⑷ 行输出级Q601、行输出变压器（FBT）、双阻尼二极管D601（注意观察其外型）
⑸ 行枕校电路：
A、行幅调节电路：Q620、Q610、S校正电容C626
B、自动S校正电路：静噪控制管Q603、CS控制及切换管Q651、Q650
C、行频锁定检测管Q602
说明：行频未锁定时，IC601 3脚输出低电平，则Q602截止，视频静噪电路起控，MUTE端为高电平，则CS不可调，栅极G1不可调。
（6）二次电源：+B驱动放大管Q631、Q632，开关管Q630，储能电感L603，二次整流二极管D632，二次滤波电容C635
说明：不同扫描模式的行扫描频率相差很大（15寸以下彩显的行频率范围为30~54KHZ，大屏幕彩显的行频率范围更大）。为了保证不同的扫描模式下有正常的行扫描幅度及适当的高压，彩显在不同模式下的行电源电压也因行扫描频率不同而异，行频较高时行电源电压也较高。为行输出提供电源的电路就称为二次电源。这就是彩显和彩电的重要区别之一。
2、 在开启和关闭主机两种情况下测量IC601各脚电压，记录下表中。

引脚
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
开机电压

关机电压

6引脚
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
开机电压

关机电压

根据上表的数据比较，主机在开机和关机两种状态下，有哪些引脚的电压不同。
附：TDA9109引脚功能：
1、TTL兼容行同步信号输入 2、TTL兼容场同步信号输入
3、行第一锁相环锁定、未锁定检测信号输出（0V：未锁定，5V锁定）
4、行第二锁相环滤波器 5、行振荡电容 6、行振荡电阻
7、行第一锁相环滤波器 8、行中心滤波器 9、水平动态聚焦振荡器电容 10、水平与垂直动态聚焦混合输出 11、行电路地 12、行逆程脉搏冲输入（正极性） 13、行电路部分基准电压 14、B+误差信号放大器输出 15、B+控制环路稳压输入 16、B+开关电源开关管电流检测输入或模式开关电源切换开关 17、B+地线 18、直流喘息效应控制输入（补偿因高压变动引起的场幅变化） 19、场扫描电路地线 20、场锯齿波发生器AGC环路记忆电容器 21、场电路部分基准电压 22、场锯齿波发生器电容器 23、场锯齿波输出，此脚输出信号中还含有场中心控制电压和垂直莫尔条纹控制电压 24、左右枕校抛物波信号输出 25、X射线保护输入 26、行激励输出 27、地线 28、B+电源PWM（脉宽调制）控制信号输出 29、12V电源 30、I²C总线时钟信号 31、I²C总线数据信号 32、5V电源

3、二次电源的检测：

显示模式
（刷新率60Hz）
行频
（Hz）
IC601 28脚波形
（标出周期与脉宽）
行管C极电压

640X480

800X600

1024X768

注：上表中 行频=（垂直分辨率+垂直分辨率×4%）×刷新率 ,
如800×600，60Hz，则行频=（600+600×4%）×60=37.4KHz
通过比较可得出如下结论：当行频升高时，行管C极电压________，从而保持高压不变。
4、行推动和行输出级：

行管C极对地电阻
（黑笔接地，红笔测）
行推动Q624各级电压
行管Q601电压
E
B
C
B
E

测行激励输出波形（IC601 26脚）：

5、行枕校电路检测：
测量以下三极管各极电压，记入下表中：

Q621
Q620
Q610
E
B
C
E
B
C
E
B
C

Q603
Q651
Q650
E
B
C
E
B
C
E
B
C

测量IC601 24脚波形，记入下表中，并注意观察波形有何变化。

正常显示时
调节行枕形时
调节行梯形时
IC601
24脚
波形

注意：先将彩显稍微往桌边移动，露出调节按键，一边调节，一边观察波形。
6、行幅调节电路的测量：
边调节行幅边测量C626两端电压：行幅由最大变化到最小时C626两端的电压变化为________________
注：Q610 TIP122为达林顿管，调行幅时其B极电压变化很小。
7、 测IC301 TDA8172(场输出)各脚电压及波形

IC301
引脚
1
2
3
4
5
6
7
电压

正常显示时
调节场幅时
调节场中心时
IC301
1脚
波形

IC301
5脚
波形

附；TDA8172引脚功能：
1、场激励倒相输入 2、电源 3、逆程发生器 4、地线 5、场输出端 6、场输出级电源 7、场激励非倒相输入

五 主意事项:
1 测量时要严禁发生人为短路，若发生人为损坏，须按价赔偿；
2 测试电阻时要断电，测量电压时要找到正确的参考点。
3 测量波形时，不可直接在IC引脚上测量，要在外围元件上测。
六、训练记录及成绩评定

训练项目
成绩评定
识别元件

二次电源测量

行扫描电路测量

场扫描电路测量

枕形电路测量
