ODR配置实例

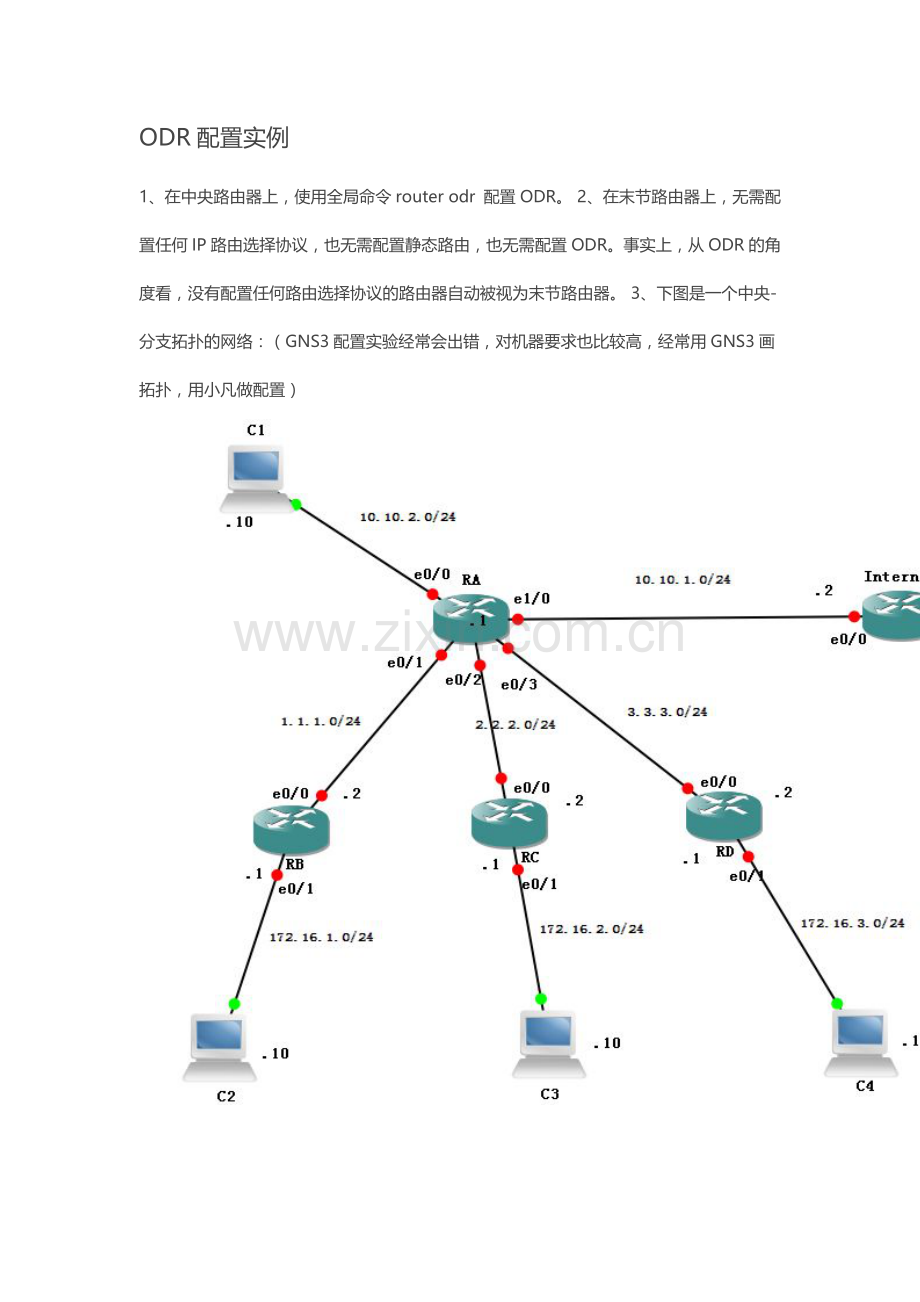

1、在中央路由器上，使用全局命令router odr 配置ODR。 2、在末节路由器上，无需配置任何IP路由选择协议，也无需配置静态路由，也无需配置ODR。事实上，从ODR的角度看，没有配置任何路由选择协议的路由器自动被视为末节路由器。 3、下图是一个中央-分支拓扑的网络：（GNS3配置实验经常会出错，对机器要求也比较高，经常用GNS3画拓扑，用小凡做配置）

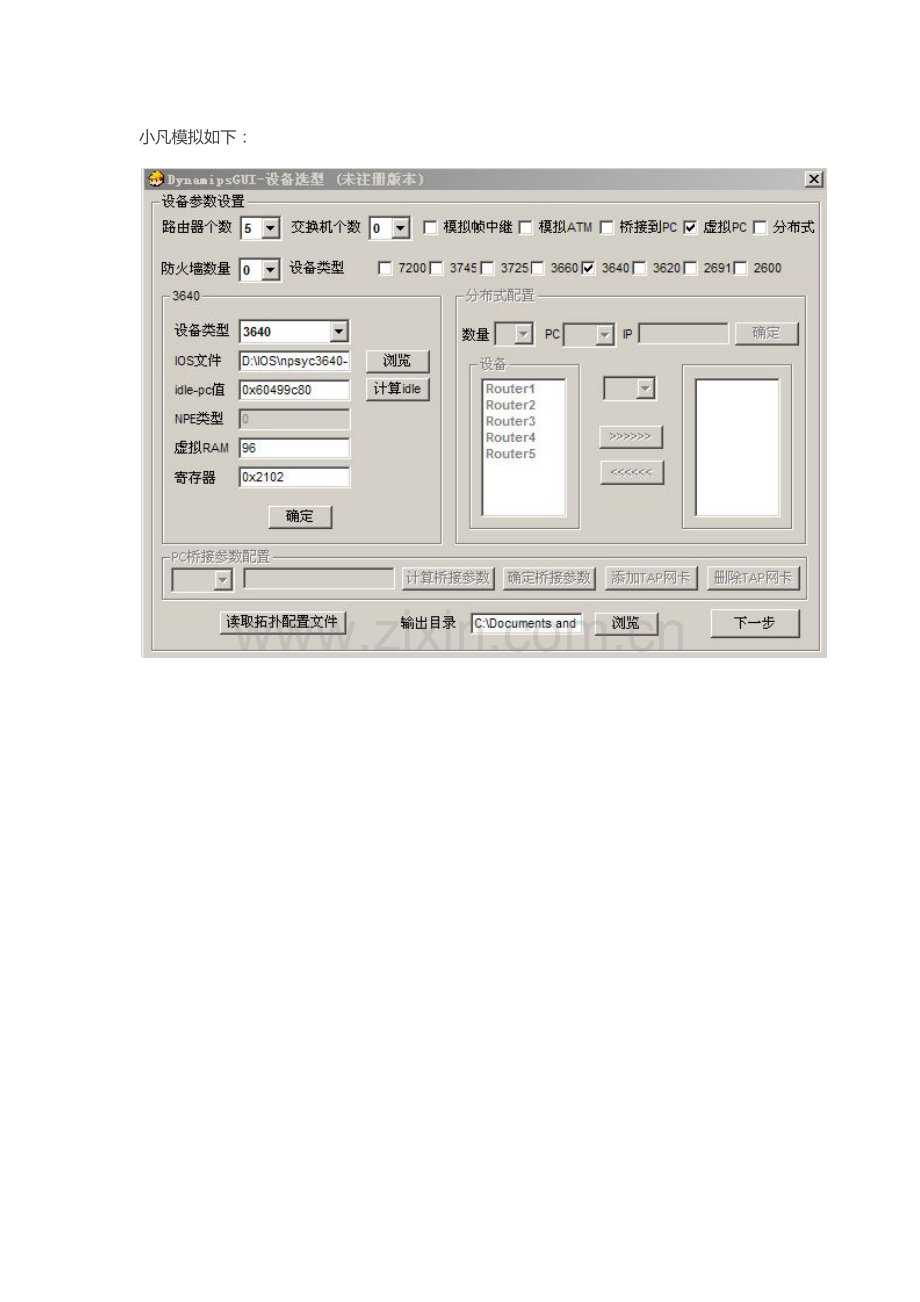

小凡模拟如下：

 4、RA的配置如下： Router(config)#hostname RA
RA(config)#interface E0/0
RA(config-if)#ip address 10.10.2.1   255.255.0.0
RA(config-if)#no shutdownRA(config-if)#exit RA(config)#interface e0/1
RA(config-if)#ip address  1.1.1.1 255.255.255.0
RA(config-if)#cdp enable
RA(config-if)#no shutdownRA(config-if)#exit
RA(config)#interface e0/2
RA(config-if)#ip address  2.2.2.2  255.255.255.0
RA(config-if)#cdp enable
RA(config-if)#no shutdown
RA(config-if)#exit

RA(config)#interface e0/3
RA(config-if)#ip address  3.3.3.3   255.255.255.0
RA(config-if)#cdp enable
RA(config-if)#no shutdownRA(config-if)#exit
RA(config)#interface e1/0
RA(config-if)#ip address  10.10.1.1  255.255.255.0
RA(config-if)#cdp enable
RA(config-if)#no shutdownRA(config-if)#exit RA(config)#router odr
RA(config-router)#network  10.0.0.0
RA(config-router)#network  1..0.0.0
RA(config-router)#network  2.0.0.0
RA(config-router)#network  3.0.0.0

5、RB的配置如下： Router(config)#hostname RB
RB(config)#interface E0/0
RB(config-if)#ip address 1.1.1.2    255.255.255.0
RB(config-if)#no shutdown
RB(config-if)#cdp  enable

RB(config)#interface e0/1
RB(config-if)#ip address 172.16.1.1  255.255.255.0RB(config-if)#no shutdownRB(config-if)#exit

6、RC的配置如下：
Router(config)#hostname RC
RB(config)#interface E0/0
RB(config-if)#ip address 2.2.2.2   255.255.255.0
RB(config-if)#no shutdown
RB(config-if)#cdp  enable

RB(config)#interface e0/1
RB(config-if)#ip address 172.16.2.1  255.255.255.0RB(config-if)#no shutdownRB(config-if)#exit

7、RD的配置如下： Router(config)#hostname RC
RB(config)#interface E0/0
RB(config-if)#ip address  3.3.3.2    255.255.255.0
RB(config-if)#no shutdown
RB(config-if)#cdp  enable

RB(config)#interface e0/1
RB(config-if)#ip address 172.16.3.1  255.255.255.0RB(config-if)#no shutdownRB(config-if)#exit

8、Internet的配置如下： Router(config)#hostname InternetInternet(config)#interface loopback 0
Internet(config-if)#ip address 172.16.4.1   255.255.255.0
Internet(config-if)#exit Internet(config)#interface e0/0
Internet(config-if)#ip address 10.10.0.2  255.255.255.0
Internet(config-if)#cdp enable
Internet(config-if)#no shutdown
Internet(config-if)#exit

9、在RA上查看路由表：

，再RB上查看路由表：

每台分支路由器的路由表中只包含其直连网络和来自中央路由器的ODR默认静态路由。
