第七讲　机械与人
(一)简单机械　　 　　　　　 　　　　　 　　　　

1．(2016北京中考)如图所示的工具中，在使用时属于费力杠杆的是(　C　)
,A.天平) ,B.瓶盖起子) ,C.食品夹) ,D.钳子)
2．用如图所示的四种简单机械，将同一物体从低处匀速搬到高处，在不计机械自重及摩擦的情况下，最省力的是(　D　)
,A)　 ,B)　 ,C)　 ,D)
解析：在不计机械自重及摩擦的情况下，A是定滑轮，F＝G；B是动滑轮，F＝G；C是轮轴，F的力臂比G的力臂小，根据杠杆平衡条件可知，F>G；D中，根据功的原理，使用任何机械都不省功，由题意可知不计摩擦力，有Gh＝FL，F＝G＝sin20°·G<sin30°·G＝G；综上所述，D图最省力，故选D。

3．(2016济南中考改编)如图所示是汽车起重机的示意图，当用它从水中吊起重物时，下列说法正确的是(　B　)
A．汽车轮胎有花纹是为了减少行驶过程中的摩擦力
B．此吊车运用了杠杆原理，此杠杆为费力杠杆
C．汽车固定后，吊起重物后与没有吊起重物相比，对地面的压强变小
D．将货物从水中匀速吊起时，出水过程中，拉力逐渐变小

4．(2016潍坊中考)自行车是一种轻便、利于环保的交通工具，从它的结构和使用来看，用到了许多物理知识，下列说法中正确的是(　C　)
A．为了减小摩擦，轮胎上制有花纹
B．为骑行省力，链条与其连接的两个齿轮组成滑轮组
C．车把上的手闸刹车系统是应用了省力杠杆及摩擦的知识
D．晚上灯光照在自行车尾部，尾灯会发光这是利用了光的折射原理

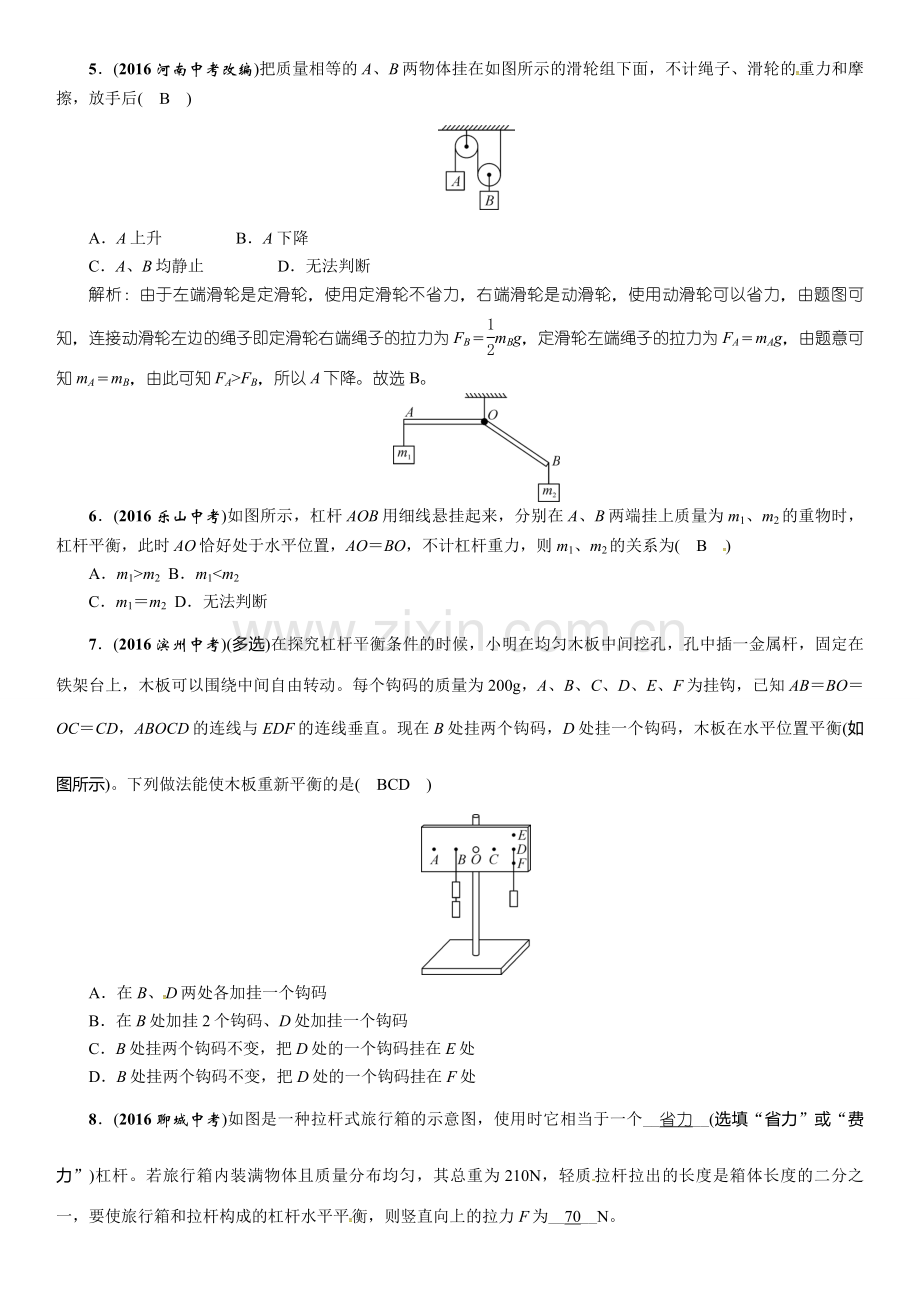

5．(2016河南中考改编)把质量相等的A、B两物体挂在如图所示的滑轮组下面，不计绳子、滑轮的重力和摩擦，放手后(　B　)

A．A上升 　　　　B．A下降
C．A、B均静止 　　　　D．无法判断
解析：由于左端滑轮是定滑轮，使用定滑轮不省力，右端滑轮是动滑轮，使用动滑轮可以省力，由题图可知，连接动滑轮左边的绳子即定滑轮右端绳子的拉力为FB＝mBg，定滑轮左端绳子的拉力为FA＝mAg，由题意可知mA＝mB，由此可知FA>FB，所以A下降。故选B。

6．(2016乐山中考)如图所示，杠杆AOB用细线悬挂起来，分别在A、B两端挂上质量为m1、m2的重物时，杠杆平衡，此时AO恰好处于水平位置，AO＝BO，不计杠杆重力，则m1、m2的关系为(　B　)
A．m1>m2 B．m1<m2
C．m1＝m2 D．无法判断
7．(2016滨州中考)(多选)在探究杠杆平衡条件的时候，小明在均匀木板中间挖孔，孔中插一金属杆，固定在铁架台上，木板可以围绕中间自由转动。每个钩码的质量为200g，A、B、C、D、E、F为挂钩，已知AB＝BO＝OC＝CD，ABOCD的连线与EDF的连线垂直。现在B处挂两个钩码，D处挂一个钩码，木板在水平位置平衡(如图所示)。下列做法能使木板重新平衡的是(　BCD　)

A．在B、D两处各加挂一个钩码
B．在B处加挂2个钩码、D处加挂一个钩码
C．B处挂两个钩码不变，把D处的一个钩码挂在E处
D．B处挂两个钩码不变，把D处的一个钩码挂在F处
8．(2016聊城中考)如图是一种拉杆式旅行箱的示意图，使用时它相当于一个__省力__(选填“省力”或“费力”)杠杆。若旅行箱内装满物体且质量分布均匀，其总重为210N，轻质拉杆拉出的长度是箱体长度的二分之一，要使旅行箱和拉杆构成的杠杆水平平衡，则竖直向上的拉力F为__70__N。
,(第8题图))　,(第9题图))
9．(2016崇左中考)如图所示，用F＝50N的力通过滑轮组水平拉重为80N的物体，使其向左匀速运动，在这过程中拉力F做功为40J，已知物体受到水平地面的摩擦力为60N，则物体运动的距离为__0.4__m，该滑轮组的机械效率为__60%__。(忽略绳子和动滑轮的重力)

10．(2016重庆中考A卷)如图甲所示是生活中常见的壁灯，图乙是根据壁灯建立的杠杆模型，请在图乙中画出并标明电灯受到重力的力臂l。

11．(2016齐齐哈尔中考改编)在“探究杠杆平衡条件”的实验中
(1)杠杆的平衡状态是指杠杆处于__静止状态__或匀速转动状态。实验前没有挂钩码时，调节平衡螺母，使杠杆在水平位置平衡，其主要目的是__便于从杠杆上测量力臂__。
(2)实验中，用装置A的方式悬挂钩码，杠杆也能水平平衡(杠杆上每格等距)，但老师建议同学不宜采用这种方式，该种方式的不足主要是因为(　C　)
A．一个人无法独立操作
B．力臂与杠杆不重合
C．力和力臂数目过多，不易得出结论
D．杠杆受力不平衡

(3)若用装置B进行实验，则此时弹簧测力计的示数是__1.8__N；将弹簧测力计沿虚线方向拉，仍然使杠杆在原来的位置平衡，此时拉力的力臂将__变小__，弹簧测力计的示数将__变大__(均选填“变大”“变小”或“不变”)。
12．(2016威海中考)如图是利用电子秤显示压力大小反映水箱水位变化的装置示意图。该装置由滑轮C，长方体物块A、B以及杠杆DE组成。物块A通过细绳与滑轮C相连，物块B放在电子秤上并通过细绳与杠杆相连。杠杆可以绕支点O转动并始终在水平位置平衡，且DO∶OE＝1∶2。已知物块A的密度为1.5×103kg/m3，底面积为0.04m2，高1m，物块A的上表面与水箱顶部相平，物块B的重力为150N。滑轮与轴的摩擦、杠杆与轴的摩擦以及滑轮、杠杆和绳的自重均忽略不计(g取10N/kg，水的密度为1.0×103kg/m3)。请解答下列问题：
(1)当水箱装满水时，物块A的下表面受到水的压强是多大？此时物块A所受的拉力是多大？
(2)从水箱装满水到水位下降1m，电子秤所显示的压力示数变化范围是多少？

解：(1)物体A的下表面受到水的压强：p＝ρ水gh＝1.0×103kg/m3×10N/kg×1m＝1.0×104Pa，物块A排开水的体积V排＝VA＝Sh＝0.04m2×1m＝0.04m3。物体A受到的浮力F浮＝ρ水gV排＝1.0×103kg/m3×10N/kg×0.04m3＝400N，物块A受到的重力GA＝ρAgVA＝1.5×103kg/m3×10N/kg×0.04m3＝600N，物块A受到的拉力F＝GA－F浮＝600N－400N＝200N。
(2)当物块A全部浸没水中时，通过滑轮对D点的拉力FD＝＝100N，物块B对杠杆的拉力F1＝FD·＝100N×＝50N，电子秤的示数F1′＝GB－F1＝150N－50N＝100N，当物体A全部露出水面时，通过滑轮对D点的拉力FD′＝＝300N，物块B对杠杆的拉力F2＝FD′·＝300N×＝150N，电子秤的示数F2′＝GB－F2＝150N－150N＝0N，从水箱装满水到水位下降1m，电子秤所显示的压力示数变化范围为0N～100N。
