产品技术规范书.doc

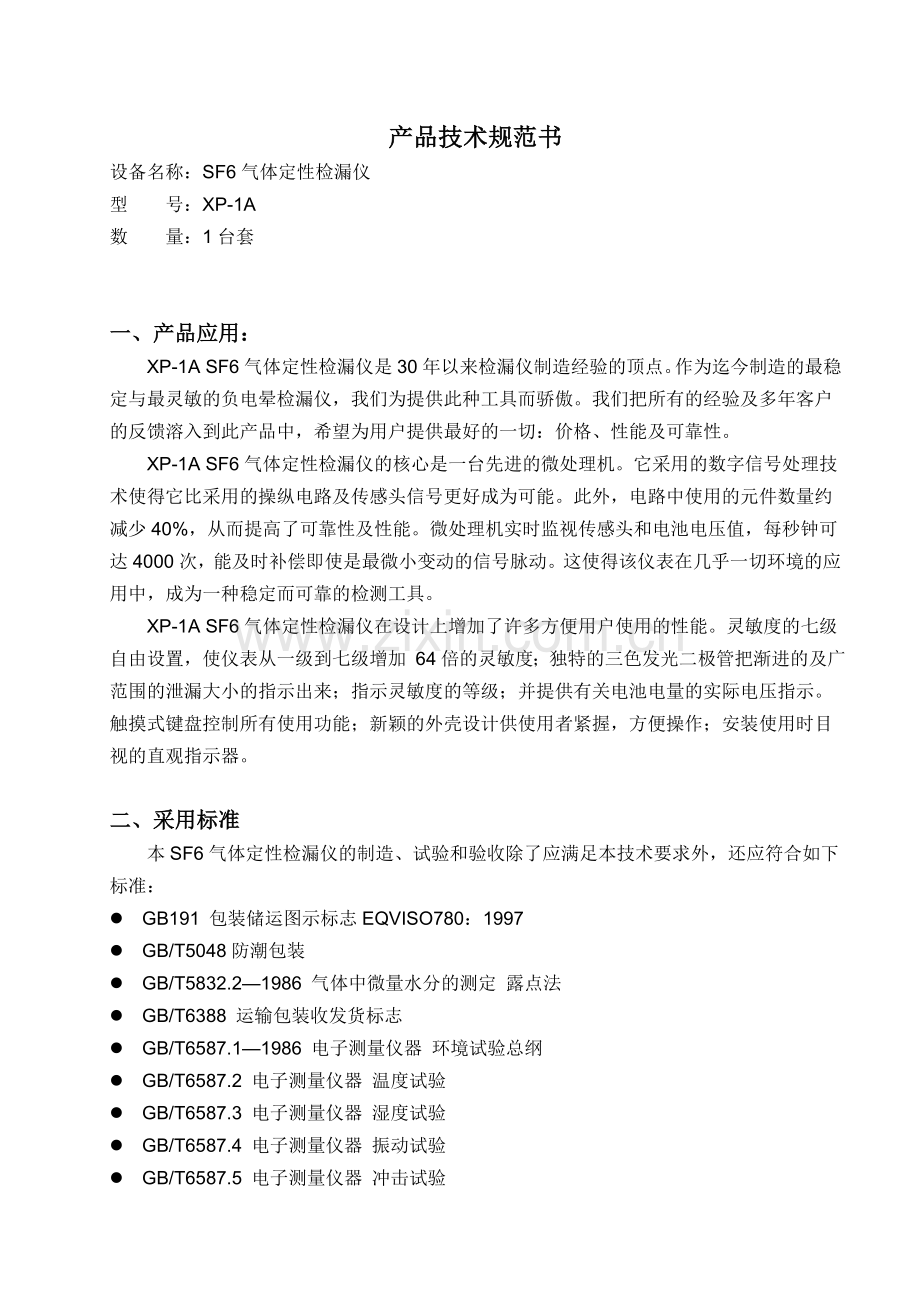

产品技术规范书
设备名称：SF6气体定性检漏仪
型 号：XP-1A
数 量：1台套

一、产品应用：
XP-1A SF6气体定性检漏仪是30年以来检漏仪制造经验的顶点。作为迄今制造的最稳定与最灵敏的负电晕检漏仪，我们为提供此种工具而骄傲。我们把所有的经验及多年客户的反馈溶入到此产品中，希望为用户提供最好的一切：价格、性能及可靠性。
　　XP-1A SF6气体定性检漏仪的核心是一台先进的微处理机。它采用的数字信号处理技术使得它比采用的操纵电路及传感头信号更好成为可能。此外，电路中使用的元件数量约减少40%，从而提高了可靠性及性能。微处理机实时监视传感头和电池电压值，每秒钟可达4000次，能及时补偿即使是最微小变动的信号脉动。这使得该仪表在几乎一切环境的应用中，成为一种稳定而可靠的检测工具。
　　XP-1A SF6气体定性检漏仪在设计上增加了许多方便用户使用的性能。灵敏度的七级自由设置，使仪表从一级到七级增加 64倍的灵敏度；独特的三色发光二极管把渐进的及广范围的泄漏大小的指示出来；指示灵敏度的等级；并提供有关电池电量的实际电压指示。触摸式键盘控制所有使用功能；新颖的外壳设计供使用者紧握，方便操作；安装使用时目视的直观指示器。

二、采用标准
本SF6气体定性检漏仪的制造、试验和验收除了应满足本技术要求外，还应符合如下标准：
l GB191 包装储运图示标志EQVISO780：1997
l GB/T5048防潮包装
l GB/T5832.2—1986 气体中微量水分的测定 露点法
l GB/T6388 运输包装收发货标志
l GB/T6587.1—1986 电子测量仪器 环境试验总纲
l GB/T6587.2 电子测量仪器 温度试验
l GB/T6587.3 电子测量仪器 湿度试验
l GB/T6587.4 电子测量仪器 振动试验
l GB/T6587.5 电子测量仪器 冲击试验
l GB/T6587.6 电子测量仪器 运输试验
l GB/T6587.7 电子测量仪器基本安全试验
l GB/T6593 电子测量仪器质量检验规则
l GB9969.1 工业产品使用说明书总则
l GB/T11463—1989 电子测量仪器可靠性试验
l JJG914 六氟化硫检漏仪检定规程

三、设备组成：
l SF6气体定性检漏仪 一台
l 携带箱 一只
l 用户指南 一本
l C号电池 两节
l 更换用的传感头和保护套 各一个

四、技术要求
一）、特点及主要功能
l 独特的灵敏度调节
l 独创跟踪泄漏点
l 电量显示
l 操作简单、携带方便
l 全智能化
l 抗污染、抗干扰
l 重复性好
l 响应速度快
l 灵敏度高、稳定性高 微处理器控制，具有先进的数字信号处理
l 三色目视显示
l 含噪声抑制特点
l 灵敏度的七种级别，提供多到64倍的数量级
l 无绳及便携式，用两节C号电池操作
l 触摸式键盘控制
l 包含携带盒
l 实时灵敏度调整

二）、主要技术指标
电 源
3V直流，两节C号碱性电池
最高灵敏度
按 SAEJ1627检定准则：用于R12、R22及R134a的保证值为14克/年
极限灵敏度
用于SF6及所有经卤素为基的制冷剂<3克/年
使用温度
0-52℃
电池寿命
正常使用约30小时
负荷周期
连续，无限制
响应时间
瞬时
复位时间
1秒
预热时间
约2秒
装置重量
560克
装置尺寸
22.9Cm×6.5Cm×6.5Cm
探头定长
35.5Cm

五、服务质量要求
1、资料要求
提供完整的技术资料，仪器配置清单，说明书齐全（如英文版的要提供相应的中文说明书），并带电子版说明书，试验报告。各种证件齐全，包括产品合格证、保修卡。
2、售后服务
质保期为一年、终生维护，质保期内若出现质量、技术问题，供方应及时（接到需方的正式通知后72小时内）到需方免费进行维修，质保期满后的维修应按照供方的售后服务方式进行处理，保证满足供方的维修需求，但供方应对需方提出的疑难问题提供技术指导。
3、培训
供方免费对需方人员定期进行技术培训，培训内容包括：设备的正确使用和操作、软件功能的应用、设备的日常维护和一般故障的排除等，使操作人员对设备的性能有一个全面的认识，熟练操作整套设备及软件，并能对一般故障进行处理，为参与培训的人员提供必要的技术指导。
4、验收标准和方式
对设备的验收采取现场运行方式进行，供方派技术人员到现场进行试验、培训，保证设备运行指标合格，需方需全力配合。
