液压系统原理图如下.doc

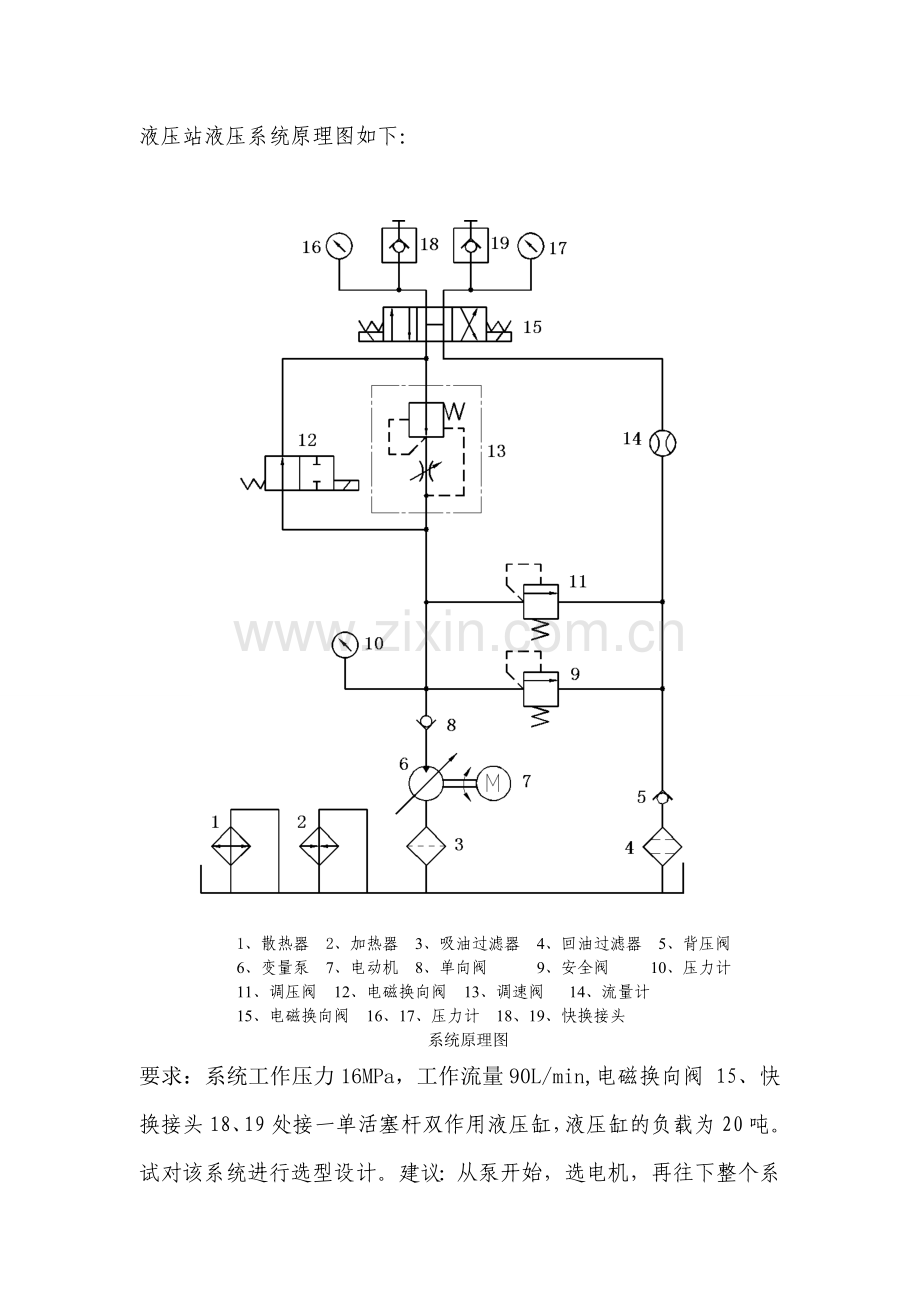

液压站液压系统原理图如下：

1、散热器 2、加热器 3、吸油过滤器 4、回油过滤器 5、背压阀
6、变量泵 7、电动机 8、单向阀 9、安全阀 10、压力计
11、调压阀 12、电磁换向阀 13、调速阀 14、流量计
15、电磁换向阀 16、17、压力计 18、19、快换接头
系统原理图

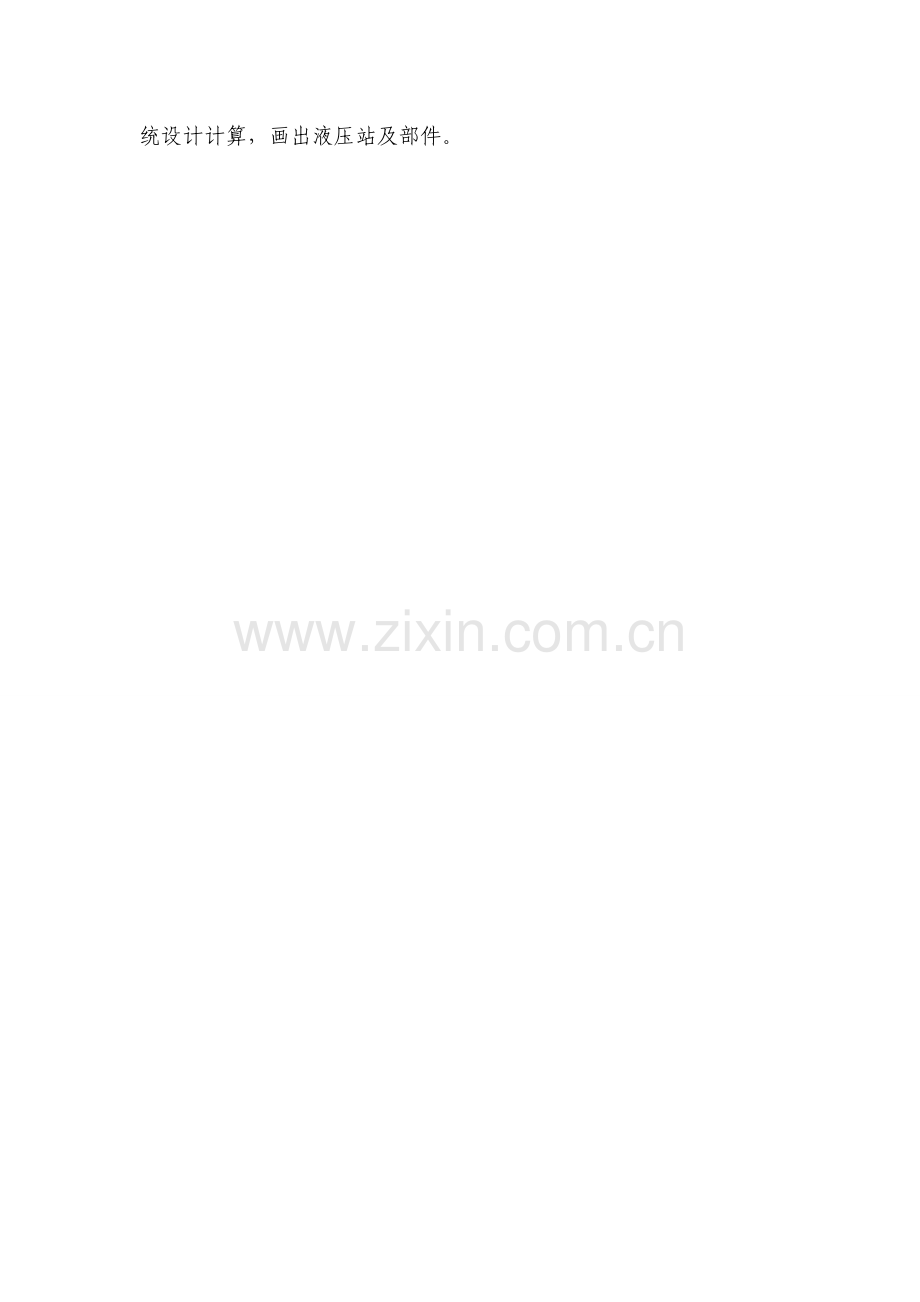

要求：系统工作压力16MPa，工作流量90L/min,电磁换向阀 15、快换接头18、19处接一单活塞杆双作用液压缸，液压缸的负载为20吨。试对该系统进行选型设计。建议：从泵开始，选电机，再往下整个系统设计计算，画出液压站及部件。
