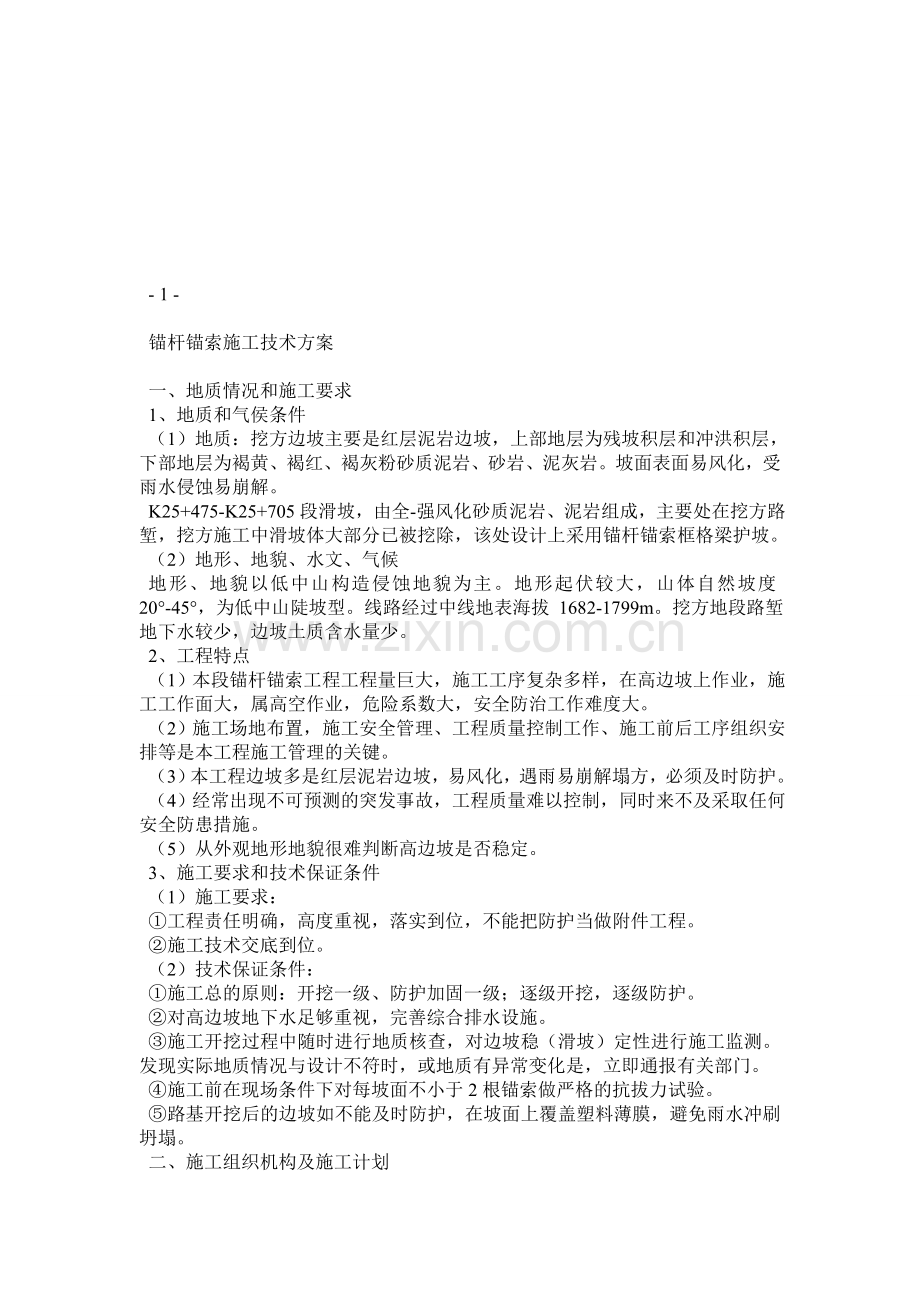

- 1 - 锚杆锚索施工技术方案 一、地质情况和施工要求 1、地质和气侯条件 （1）地质：挖方边坡主要是红层泥岩边坡，上部地层为残坡积层和冲洪积层，下部地层为褐黄、褐红、褐灰粉砂质泥岩、砂岩、泥灰岩。坡面表面易风化，受雨水侵蚀易崩解。 K25+475-K25+705段滑坡，由全-强风化砂质泥岩、泥岩组成，主要处在挖方路堑，挖方施工中滑坡体大部分已被挖除，该处设计上采用锚杆锚索框格梁护坡。 （2）地形、地貌、水文、气候 地形、地貌以低中山构造侵蚀地貌为主。地形起伏较大，山体自然坡度20-45，为低中山陡坡型。线路经过中线地表海拔 1682-1799m。挖方地段路堑地下水较少，边坡土质含水量少。 2、工程特点 （1）本段锚杆锚索工程工程量巨大，施工工序复杂多样，在高边坡上作业，施工工作面大，属高空作业，危险系数大，安全防治工作难度大。 （2）施工场地布置，施工安全管理、工程质量控制工作、施工前后工序组织安排等是本工程施工管理的关键。 （3）本工程边坡多是红层泥岩边坡，易风化，遇雨易崩解塌方，必须及时防护。 （4）经常出现不可预测的突发事故，工程质量难以控制，同时来不及采取任何安全防患措施。 （5）从外观地形地貌很难判断高边坡是否稳定。 3、施工要求和技术保证条件 （1）施工要求： 工程责任明确，高度重视，落实到位，不能把防护当做附件工程。 施工技术交底到位。 （2）技术保证条件： 施工总的原则：开挖一级、防护加固一级；逐级开挖，逐级防护。 对高边坡地下水足够重视，完善综合排水设施。 施工开挖过程中随时进行地质核查，对边坡稳（滑坡）定性进行施工监测。发现实际地质情况与设计不符时，或地质有异常变化是，立即通报有关部门。 施工前在现场条件下对每坡面不小于2根锚索做严格的抗拔力试验。 路基开挖后的边坡如不能及时防护，在坡面上覆盖塑料薄膜，避免雨水冲刷坍塌。 二、施工组织机构及施工计划 1、组织机构 - 2 - 2、进度计划 计划于2010年12月7日开工，2011年3月7完工，工期91天（日历天）。 3、劳动力计划 4、机械配置计划 - 3 - 5、主要材料计划 1、施工顺序 （1）总体施工顺序：根据路基施工进度，依次展开，开挖一级、防护加固一级；逐级开挖，逐级防护。 （2）锚杆、锚索框格梁施工队1个。 2、施工场地布置 （1）砼料在集中拌和场拌和，搅拌运输车运送至工地，采用卷扬机沿坡面送至浇筑现场。 （2）现场通过桥梁的变压器外接电源，自配发电机做断电应急之用。 3、材料准备 （1）砼材料： 水泥：选用42.5硅酸盐水泥或普通硅酸盐水泥，其氯化物和硫酸盐的含量应严格控制，以免对锚杆锚索的腐蚀。使用前必须查明其品种、强度等级，应具有出厂质量证明，到场后应分批见证取样，复试合格后才准使用；严禁使用快硬水泥浇筑水下混凝土。水泥在运输过程中必须用防水篷布或其他有效的防水覆盖物加以覆盖。水泥库应通风良好，室内干燥，有有效防雨潮措施。存放高度应高于地面0.3m，堆垛高度以不超过12袋为宜。垛间间距不小于700mm，垛墙间距不小于200mm。 不同种类水泥应贮存于不同库房；不同批水泥，其贮存方式应便于进货先后时间使用。水泥在进货后应及时使用，使用时应为松散的流动体，不应有结块。散装水泥运输车辆的贮料斗和筒仓，不应残留不同类型不同级别的水泥。水泥应，贮存足够数量，以满足混凝土浇注要求。任何时候不能因水泥供应而中断混凝土施工。 粗骨料：本项目采用质地坚硬的碎石，碎石粒径15-25mm，碎石不宜大于40mm。 细骨料：选用质地坚硬、洁净的中粗砂，砂的含泥量不大于3%，无垃圾、草根、泥块等杂物。 拌和用水：不应含有影响混凝土正常凝结硬化及对钢筋有腐蚀作用的有害物质；污水、泥水、ph值小于4 的酸性水等，均不得用于混凝土拌合；经试验，水质符合要求。 - 4 - （2）锚索及锚具管材： 每束锚索采用股15.2的高强度低松弛预应力钢绞线，公称直径15.2mm，标准强度为1860Mpa，符合冶金工业部现行的预应力混凝土结构用钢绞线国家标准GB224-85的规定。 通过现场抽检钢绞线的强度、弹性模量、截面积、延伸量和硬度确定是否符合规定，对不合格产品严禁使用。 要求钢绞线必须保证粘结力，无油污及泥土等物质沾污，及无腐蚀砸伤和死弯等;钢绞线运抵后应放置在室内并防止锈蚀。 锚固端锚具采用OVM圆形锚具，锚垫板采用45号25mm厚钢材。 管材采用146钢套管和78钢套管，管壁厚3-5mm，钢管质量应满足GB/T13663-92的规定。 （3）锚杆：采用符合钢筋砼用热轧带肋钢筋（GB1499-98）国家标准的II级钢筋，计算直径32mm，外径34.5mm，钢筋抗拉抗压设计强度为340MPa。 （4）钢筋：钢材采用I、II级钢筋，符合钢筋砼用热轧光圆钢筋（GB13013-91）及钢筋砼用热轧带肋钢筋（GB1499-98）标准。 （5）片块石材料：片石的厚度不得小于150mm，卵形和薄片者不得使用。镶面石应选择尺寸较大并具有平整表面并稍加粗凿。在角隅处应使用较大石料，大致粗凿方正。 （6）砼：框格梁砼采用C25混凝土。 （7）砂浆： 锚索灌注水泥砂浆采用的配比依据混凝土结构工程施工及验收规范（GB50204-92）的规定，浆体强度30Mpa，必须为生产日期在3个月内的42.5新鲜硅酸盐水泥配制的水泥砂浆，水灰比0.4-0.45，搅拌后的泌水率宜控制在2%，最大不超过3%，可适当掺入对预应力筋无腐蚀作用的膨胀剂。 锚杆灌浆用水泥砂浆采用的配比依据混凝土结构工程施工及验收规范（GB50204-92）的规定，采用M25水泥砂浆，灰砂比1：1，水灰比1：0.42，砂子粒径不得大于2mm。灌浆水泥采用生产日期在3个月内的42.5新鲜普通硅酸盐，其氯化物和硫酸盐的含量应从严控制，以防对锚杆钢筋腐蚀，可适当掺入对锚杆无腐蚀作用的膨胀剂。 水泥砌筑用水泥砂浆采用M7.5普通砌筑砂浆。 4、施工方法 (1、锚杆框架 施工工艺流程 - 5 - 施工方法 a、锚杆孔测量放线 按设计立面图要求，将锚杆孔位置准确测量放线在坡面上，孔位误差不得超过50mm。竖肋的具体长度可根据实际边坡高度确定，但锚杆的位置须按等分坡面的长度进行放样，其间距可适当调整。如遇既有刷方坡面不平顺或特殊困难场地时，需经设计监理单位认可，在确保坡体稳定和结构安全的前提下，适当放宽定位精度或调整锚孔定位。 b、钻孔设备 钻孔机具的选择，根据锚固地层的类别、锚杆孔径、锚杆深度、以及施工场地条件等来选择 - 6 - 钻孔设备。岩层中采用MG-50锚杆钻机钻孔成孔；在岩层破碎或松软饱水等易于塌缩孔和卡钻埋钻的地层中采用跟管钻进技术。 c、钻机就位 利用50mm脚手架杆搭设平台，平台用锚杆与坡面固定，钻机用三脚支架提升到平台上。锚杆孔钻进施工，搭设满足相应承载能力和稳固条件的脚手架，根据坡面测放孔位，准确安装固定钻机，并严格认真进行机位调整，确保锚杆孔开钻就位纵横误差不得超过50mm，高程误差不得超过100mm，钻孔倾角和方向符合设计要求，倾角允许误差位1.0，方位允许误差2.0。锚杆与水平面的交角z不大于45，一般在15-20之间。 d、钻进方式 钻孔要求干钻，禁止采用水钻，以确保锚杆施工不致于恶化边坡岩体的工程地质条件和保证孔壁的粘结性能。钻孔速度根据使用钻机性能和锚固地层严格控制，防止钻孔扭曲和变径，造成下锚困难或其它意外事故。 e、钻进过程 钻进过程中对每个孔的地层变化，钻进状态（钻压、钻速）、地下水及一些特殊情况作好现场施工记录。如遇塌孔缩孔等不良钻进现象时，须立即停钻，及时进行固壁灌浆处理（灌浆压力0.1-0.2MPa），待水泥砂浆初凝后，重新扫孔钻进。 f、孔径孔深 钻孔孔径、孔深要求不得小于设计值。为确保锚杆孔直径，要求实际使用钻头直径不得小于设计孔径。为确保锚杆孔深度，要求实际钻孔深度大于设计深度0.2m以上。 g、锚杆孔清理 钻进达到设计深度后，不能立即停钻，要求稳钻1-2分钟，防止孔底尖灭、达不到设计孔径。钻孔孔壁不得有沉碴及水体粘滞，必须清理干净，在钻孔完成后，使用高压空气（风压0.2-0.4MPa）将孔内岩粉及水体全部清除出孔外，以免降低水泥砂浆与孔壁岩土体的粘结强度。除相对坚硬完整之岩体锚固外，不得采用高压水冲洗。若遇锚孔中有承压水流出，待水压、水量变小后方可下安锚筋与注浆，必要时在周围适当部位设置排水孔处理。如果设计要求处理锚孔内部积聚水体，一般采用灌浆封堵二次钻进等方法处理。 h、锚杆孔检验 锚杆孔钻孔结束后，须经现场监理检验合格后，方可进行下道工序。孔径、孔深检查一般采用设计孔径、钻头和标准钻杆在现场监理旁站的条件下验孔，要求验孔过程中钻头平顺推进，不产生冲击或抖动，钻具验送长度满足设计锚杆孔深度，退钻要求顺畅，用高压风吹验不存明显飞溅尘碴及水体现象。同时要求复查锚孔孔位、倾角和方位，全部锚孔施工分项工作合格后，即可认为锚孔钻造检验合格。 i、锚杆体制作及安装 锚杆杆体采用32螺纹钢筋，沿锚杆轴线方向每隔2.0m设置一组钢筋托架，保证锚杆的保护 - 7 - 层厚度不低于25mm。锚筋尾端防腐采用刷漆、涂油等防腐措施处理。锚杆端头应与框架梁钢筋焊接，如与框架钢筋、箍筋相干扰，可局部调整钢筋、箍筋地间距，竖、横主筋交叉点必须绑扎牢固。 安装前，要确保每根钢筋顺直，除锈、除油污，安装锚杆体前再次认真核对锚孔编号，确认无误后再用高压风吹孔，人工缓缓将锚杆体放入孔 j、锚固注浆 注浆采用二次高压劈裂注浆。一次常压注浆作业从孔底开始，实际注浆量一般要大于理论的注浆量，或以锚具排气孔不再排气且孔口浆液溢出浓浆作为注浆结束的标准。如一次注不满或注浆后产生沉降，要补充注浆，直至注满为止。注浆压力不低于2.5MPa。注浆材料宜选用水灰比0.45-0.5、灰砂比为1：1的水泥砂浆,30#水泥砂浆。 二次注浆在一次注浆形成的水泥结石体强度达到5.0MPa分段依次由下至上进行，注浆压力、注浆数量和注浆时间根据锚固体的体积及锚固地层情况确定。注浆结束后，将注浆管、注浆枪和注浆套管清洗干净，同时做好注浆记录。 k、框架制作 框架采用C25砼浇筑，框架嵌入坡面20cm，用人工开挖，石质地段使用风镐开凿，超挖部分采用C25砼调整至设计坡面。横梁、竖肋基础先采用5cm水泥砂浆调平，再进行钢筋制作安装，钢筋接头需错开，同一截面钢筋接头数不得超过钢筋总根数的1/2，且有焊接接头的截面之间的距离不得小于1m。因锚杆无预应力，锚杆尾部不需外露、不需加工丝口、不用螺帽和砼锚头封块，只需将锚杆尾部与竖梁钢筋相焊接成一整体，若锚杆与箍筋相干扰可局部调整箍筋的间距。模板采用木模板，用短锚杆固定在坡面上，砼浇注时，尤其在锚孔周围，钢筋较密集，一定要仔细振捣，保证质量。框架分片施工，两相邻框架接触处留2cm宽伸缩缝，用浸沥青木板填塞。 预应力锚杆检查项目 - 8 - 施工工艺流程 施工方法 a、锚孔测放 边坡施工边挖边加固，即开挖一级，防护一级，不得一次开挖到底。根据各点工程立面图，按设计要求，将锚孔位置准确测放在坡面上，孔位误差不得超过50mm。如遇既有刷方坡面不平顺或特殊困难场地时，需经设计监理单位认可，在确保坡体稳定和结构安全的前提下，适当放宽定位精度或调整锚孔定位。 b、钻孔设备 - 9 - 钻孔机具的选择，根据锚固地层的类别、锚孔孔径、锚孔深度、以及施工场地条件等来选择钻孔设备。岩层中采用潜孔冲击成孔；在岩层破碎或松软饱水等易于塌缩孔和卡钻埋钻的地层中采用跟管钻进技术。 c、钻机就位 锚孔钻进施工，搭设满足相应承载能力和稳固条件的脚手架，根据坡面测放孔位，准确安装固定钻机，并严格认真进行机位调整，确保锚孔开钻就位纵横误差不得超过50mm，高程误差不得超过100mm，钻孔倾角和方向符合设计要求，倾角允许误差位1.0，方位允许误差2.0。 d、钻进方式 钻孔要求干钻，禁止采用水钻，以确保锚索施工不致于恶化边坡岩体的工程地质条件和保证孔壁的粘结性能。钻孔速度根据使用钻机性能和锚固地层严格控制，防止钻孔扭曲和变径，造成下锚困难或其它意外事故。 e、钻进过程 钻进过程中对每个孔的地层变化，钻进状态（钻压、钻速）、地下水及一些特殊情况作好现场施工记录。如遇塌孔缩孔等不良钻进现象时，须立即停钻，及时进行固壁灌浆处理（灌浆压力0.1-0.2MPa），待水泥砂浆初凝后，重新扫孔钻进。 f、孔径孔深 钻孔孔径、孔深要求不得小于设计值。为确保锚孔直径，要求实际使用钻头直径不得小于设计孔径。为确保锚孔深度，要求实际钻孔深度大于设计深度0.2m以上。 g、锚孔清理 钻进达到设计深度后，不能立即停钻，要求稳钻1-2分钟，防止孔底尖灭、达不到设计孔径。钻孔孔壁不得有沉碴及水体粘滞，必须清理干净，在钻孔完成后，使用高压空气（风压0.2-0.4MPa）将孔内岩粉及水体全部清除出孔外，以免降低水泥砂浆与孔壁岩土体的粘结强度。除相对坚硬完整之岩体锚固外，不得采用高压水冲洗。若遇锚孔中有承压水流出，待水压、水量变小后方可下安锚筋与注浆，必要时在周围适当部位设置排水孔处理。如果设计要求处理锚孔内部积聚水体，一般采用灌浆封堵二次钻进等方法处理。 h、锚孔检验 锚孔钻造结束后，须经现场监理检验合格后，方可进行下道工序。孔径、孔深检查一般采用设计孔径、钻头和标准钻杆在现场监理旁站的条件下验孔，要求验孔过程中钻头平顺推进，不产生冲击或抖动，钻具验送长度满足设计锚孔深度，退钻要求顺畅，用高压风吹验不存明显飞溅尘碴及水体现象。同时要求复查锚孔孔位、倾角和方位，全部锚孔施工分项工作合格后，即可认为锚孔钻造检验合格。 i、锚索体制作及安装 锚索采用4根S15.2的钢绞线制作，钢绞线强度Rb=1860Mpa，用OVM15-4型锚具锁定。锚索制作时，其长度应增加1.5m的张拉段。锚索锚固段要求涂强力防腐涂料，自由段套20-22mm - 10 - 的PVC管，套管长度范围内用黄油充填，外绕工程胶布固定。 j、锚固注浆 注浆采用水灰比=0.4-0.5纯水泥浆或M30水泥砂浆常压灌注，对于锚固段位于水量较大、泥化地层或锚固力不足时采用二次劈裂注浆工艺，锚固段二次劈裂注浆在已注浆体初凝时进行，采用水灰比=0.4-0.5纯水泥浆，应确保浆体灌注密实；注浆管端头到孔底距离宜为15-20cm，管底在注浆前应临时密封；二次注浆管沿管身每米螺旋型钻6-7个6mm的注浆孔，孔外用透明胶带密封。 k、框架梁制作 框架梁采用C25混凝土整体浇注。基础先铺垫2cm砂浆调平层，再进行钢筋制作安装，钢筋接头需错开，同一截面钢筋接头数不得超过钢筋总根数的1/2，且有焊接接头的截面之间的距离不得小于1m。如锚索与竖梁箍筋相干扰，可局部调整箍筋的间距。砼浇注，尤其在锚孔周围，钢筋较密集，一定要仔细振捣，保证质量。 l、锚索张拉及锁定、封锚 通过现场张拉试验，确定张拉锁定工艺。锚索的张拉及锁定分级进行，严格按照操作规程执行。在设计张拉完成30-45d后再进行一次补偿张拉，然后加以封锚。 补偿张拉后，从锚具量起，留出长5-10cm钢绞线，其余部分截去，须用机械切割，严禁电弧烧割。最后用水泥净浆注满锚垫板及锚头各部分空隙，然后对锚头采用不低于20MPa的混凝土进行封锚，防止锈蚀和兼顾美观。 预应力锚索检查项目 - 11 - 钢筋安装检查项目 1、质量保证管理措施 （1）配齐防护人力资源，特别是施工队必须有防护（特别是锚索锚杆）施工经验。 （2）严格执行质检工程师制度。项目部设专职质检工程师，对钻孔桩基础设专职质检员，班组设兼职质检员，保证施工作业始终在质检人员的严格监督下进行。质检工程师有质量否决权，发现违背施工程序、不按设计图、规则、规范及技术交底施工，使用材料半成品及设备不符合质量要求者，有权制止，必要时下停工令，限期整改并有权进行处罚。 （3）进行施工前岗位培训和质量意识教育，实行二级逐级技术交底制度，开工前，工程技术人员应进行现场示范性交底。 （4）坚持质量检查制度，按制度进行日常、定期、不定期检查，发现问题及时纠正，并对结果进行验证。项目总工、工地试验室主任、工程部长对所管项目质量进行日常巡检，从中发现和解决问题，指导现场施工。质量检验工程师对所管区段内各工序施工质量逐一进行检查验收，工区主任监督质量现场落实。 （5）认真执行质量管理制。把施工图审签制，技术交底制，测量复核制，质量自检、互检、专检“三检制”，隐蔽工程检查签证制，质量检查评比奖罚制，验工计量质量签证制，分项工程质量评定制，质量事故（隐患）报告处理制等行之有效的质量管理制度，贯穿到施工全过程，并落实到工班，严格质量控制。 （6）做好生产班组自检、互检、交接检工作，施工前对原材料严格检验，报请监理审批后方可使用。施工中实行工序交接单制度，上道工序验收合格后才能交接进入下道工序施工。否则质量问题由下道工序的班组负责。对工艺流程的每一步工作内容认真进行检查，使施工作业标准化。 （7）在施工中，对每道工序、每个工种、每个操作工人，做到质量工作“三个落实”，即：施工前，每个施工操作人员明确操作要点及质量要求；施工过程中，施工管理人员必须随时检查指导施工，制定工序流程图，确定关键工序和特殊工序的关键点，进行连续监控，对比分析质量偏差，及时纠正质量问题，把质量隐患消灭在施工过程中；每道工序施工结束后，严格执行质量自检制度，自检合格后，按质量管理程序报检。 （8）完善质量经济责任制，质量优劣与奖金挂勾，责任制逐级落实到工班，责任到人。 - 12 - （9）施工人员全过程监视施工现场制度，只要有施工现场，就要有施工员。 （10）钻孔灌注桩是关键部位，自检试验人员会过程跟班。 （11）实行挂牌上岗，对工程施工现场实行标志牌管理。 （12）严格遵守监理程序。充分做好质量自检工作的同时，由专职质检工程师积极配合监理工程师和业主对工程进行质量监督检查。自检合格后，及时通知监理工程师检查签证，隐蔽工程覆盖前必须经监理工程师签证认可。 2、质量保证技术措施 （1）技术管理措施 复核两阶段施工图纸设计，确认设计的合理性，施工可实施性。 开工前进行定位复测，准确确定钻孔位置，施工期间定期进行桩点及水准复测。 施工前认真做好锚索材料试验、浆体材料试验、配合比试验、相关机械设备等,并应注意张拉设备及有关机具应进行标定。 在单项工程开工申请批复后，按设计要求先进行锚索首件工程和基本试验，即抗拔破坏试验。在基本试验锚孔施工完成后，待锚固浆体达到28d龄期且锚墩砼强度达到设计强度后进行试验。 （2）材料质保措施 、用于工程实体的材料，必须经过试验室按照相关的检测频率进行抽检，抽检合格后，才能使用。钢筋、水泥、外加剂、锚索、锚杆等材料进场必须有质量保证书。 加强材料的进场试验工作。每一批材料进场必须进行试验和检测，合格后方可投入使用。 、材料的采购有计划、有组织地进行，根据施工的实际进度及相应的施工进度计划进行材料的采购工作。合理进行材料库及材料堆放场地的布置，材料分批进场，分期库存，库存量合理。特殊材料的采购应提前进行，考虑充足的时间富余量，加强与材料供应单位的联系，确保材料的正常供应。 、现场设专人收料，不合格的材料拒收。施工过程中如发现不合格材料应及时清理出场。 、进放现场的材料应做好标识，在材料上插上标牌，不能使用待清理出去的材料要插上红牌， 以免施工人员变动时用错材料。 、所有的材料采购必须签订合法的采购合同，材料的质量要有可追逆性，加强材料的管理工作，材料库存合理，确保材料在库存阶段不发生变化。 、加强材料的实地考察，做到货比三家，选择有相应资质，有良好信誉的厂家，习到优质的材料。 、掌握和追踪目前材料的动向和发展情况，追踪新材料、新技术、新工艺，不断提高管理水平。 、设立专项资金用于材料的采购工作，确保材料的供应。由具有丰富工作经验的市场调查、采购、管理、发放的专职人员从事材料的管理工作。 、所有材料的采购必须签定合法的采供合同，材料的质量应具有可追朔性。加强材料的管理 - 13 - 工作，材料的库存量合理，确保材料的质量在库存阶段不发生变化。现场材料建立专项档案，并建立现场铭牌，材料的种类、规格、时间、使用部位等标识清楚。 、现场材料专人管理，材料的使用必须经工程技术人员的现场确认后方可使用。材料采购计划具有超前性，并经工程技术人员确认，防止材料采购的种类、型号出现错误或采购的时间不对，避免出现采购不及时或库存时间过长等现象。 （3）机械质保措施 根据工程地质条件和工期安排，项目部将购置先进的机械设备，并注意加强施工过程中设备的维修和管理，以完好的施工机械确保工程质量。 （4）锚索锚杆质保措施 锚索张拉机具应配套使用，不得混用。张拉系统和量测仪器使用前要进行标定，且每6个月应重新标定一次。 以工序质量控制为重点，进行全过程跟踪监督。在钻进过程中随时检查倾角和方位角误差，并及时记录钻进速度、孔口返风、排碴等情况，发现问题及时纠正。为保证锚索内锚段位于稳定的基岩中，若孔深已达到预定施工图纸所示的深度而仍处于破碎带或断层等软弱岩层时，应请监理人确认，并继续钻进至稳定的岩层。 锚索钻孔前按设计图纸对锚孔孔位定位放线，检查钻具是否配套，是否符合设计孔径要求，然后按设计的孔位、倾角和方位角固定钻机，并采用专用稳杆器以保证钻孔精度。用红油漆在现场施工部位标明锚索锚杆开孔位置，根据规范要求孔位偏差不得大于5cm； 搭建钻机平台要求稳固牢靠，钻机倾角及方位角要进行严格校验，当孔位受建筑物或地形条件限制无法施工时，征得设计同意后可以拟定新孔位。 应按分序加密的原则进行钻孔，成孔后及时进行锚固段固结灌浆，以保证成孔质量。 锚索索体在专用的施工场地进行编制，每批钢绞线进场后，按规范要求抽检进行破断力试验。每根钢绞线下料长度应根据实测孔深、锚墩厚度、垫板、工作锚板、限位锚板、千斤顶等沿孔轴线方向的总和再预留一定长度确定。 剥除锚固段塑料套管后钢绞线上的油脂、污渍必须用棉纱擦洗干净，要求表面乌亮， 手感滑腻无涩滞感。沿锚索长度方向均安设隔离架，隔离架间距不大于2m，相邻两隔离架之间安设束线环（绑扎丝）对锚索进行绑扎固定。隔离架应能使锚索入孔后周围有足够的保护 层，钢绞线彼此平行伸直不扭曲。 锚索编制完成后要编号，分类存放在专用场地并加以保护。 当注浆强度达到强度以后开始张拉锚索。张拉设备要求配套使用，并通过有关认证机构的标定，绘制压力表读数张拉力关系曲线，以正式文件提交给监理工程师。经拆 卸、检修或经受强烈撞击的压力表都必须重新进行标定。 锚索张拉采用单根预紧后再分级整体张拉的施工方法。为确保钢绞线理顺并受力 均匀，张拉前应按设计荷载的10%进行单根钢绞线预紧。正式张拉采用整体张拉，按设计值 的25%、50%、 - 14 - 80%、100%分5级荷载逐级增大。荷载施加均匀，加载速率每分钟不宜超过设计应力的0.1，每一级张拉后稳压5min，同时量测索体伸长值并做好记录。若实际伸长值大于理论伸长值的10%或小于5%时，应停止张拉查明原因并采取补救措施后方可继续张拉。张拉荷载按设计要求达到设计荷载的110%后稳压10-20min进行锁定。 进行现场验收试验，检验锚索的锚固性 能（如锚索体的伸长、预应力大小等）。在锚索验收时测试的数据应与锚索受力性能试验的结果进行对比，并以锚索试验结果为标准判断被检验锚索是否合格。 （5）注浆施工质保措施 注浆管伸至孔底，按设计锚固段长度要求在孔中设置止浆塞封闭。止浆塞应有良好的膨胀性和耐压性能，在灌浆过程中不得产生滑移和串浆现象。灌浆泵和灌浆孔口均安有压力表，灌浆应根据规范要求做好详细的灌浆记录。灌后按设计要求进行锚固段声波测试，声波测试不合格的锚固段要求重新扫孔补灌。 锚索入孔前重新对钻孔进行检查，对孔内集渣清理干净。在监理工程师检查验收前，不得将锚索安装入锚索孔内。锚索入孔时用力要均匀一致，不得转动锚索体，随时检查隔离架及绑扎丝，发现有移动、损坏、脱落等要及时处理，必要时要更换重新编制，并应确保 将锚索体推送至预定深度后排气管和注浆管畅通。 锚孔采用全孔一次性灌注水泥砂浆，砂浆拌和时间不少于3min，拌和后的砂浆要及时 使用，拌和后1h未使用的砂浆作为弃浆处理。对浆液类型、成分、注浆日期、配 合比、注浆量及注浆压力做详细的记录，对砂浆进行取样做抗压强度试验。 作业开始（或中途停止时间超过30min）时，应用水或0.5-0.6水灰比的纯水泥浆润滑注浆罐及其管路。 （6）砼框格梁质保措施 锚垫板要求牢固地焊接在钢筋骨架上，且其预留孔的中心位置应与锚孔轴线一致，几何 尺寸满足设计要求，表面平整。混凝土浇筑时要充分振捣，钢垫板底部混凝土必须充填密实。 （7）钢筋安装 钢筋焊接：必须持证上岗，焊接头要经过试验合格后，才允许正式使用，在一批焊件之中，进行随机抽样检查，并以此作为加强对焊接作业质量的监督考核。 钢筋配料卡必须经过技术主管审核后，才准开料，开料成型的钢筋，应按图纸编号顺序挂牌，堆放整齐，钢筋的堆放场地要采取防范措施。 保护层垫块的砼强度要保证30号砼及以上，垫块的安放要疏密均匀，可靠地起到保护作用。 钢筋绑扎后，要经监理工程师验收合格后，方可浇筑混凝土。混凝土浇筑过程中，必须派钢筋工值班，以便处理在施工过程中发生的钢筋及预埋移位等问题。 （8）砼施工 根据混凝土的强度要求准确计算出混凝土的配合比，并申报监理工程师审批，监理工程师同 - 15 - 意后方可使用，使用过程中，要严格按配合比执行。 派专人（试验人员）到搅拌站监督检查配合比执行情况，原材料、坍落度、试件取样、称量衡器检查校准以及拌和时间是否相符。 混凝土运抵现场后，必须经过坍落度试验，符合要求后才能浇筑，若坍落度相差过大，试验人员可根据实际情况征得监理工程师同意后加入适量水泥浆，以确保混凝土的水灰比不变，并要搅拌均匀后方可浇筑。 混凝土浇筑作业应连续进行，如因故发生中断，其中断时间应比前次混凝土的初凝时间或能重塑时间短，超过中断时间，应采取相应的措施处理，并立即向监理工程师报告。 防止断桩、夹泥，备足第一斗。 保证拌和浇筑机械设备正常，并配有备用设备，尤其保证发电和拌和应有备用设备。 现场施工记录确保准确，每根桩均报现场监理工程师予以验收签字。 若下雨浇注混凝土，斗上设防雨棚，防止雨水进入混凝土内。 砼浇注采取定人定位振捣。插入式振动器的使用必须符合操作规程要求，严禁空振模板。 砼浇注后一律覆盖养护7-14天。 六、安全保证措施及应急预案 1、组织保障 安全保证体系严格按业主批复的本标段实施性组织设计中的安全保证体系的机构、程序和方法进行。 建立健全安全生产管理机构，成立以项目经理为组长的安全生产领导小组，全面负责并领导本项目的安全生产工作。 本项目实行安全生产组织机构分三级管理，即：一级管理由项目经理XXX负责，成立安全生产领导小组，项目经理是组长，项目副经理和总工为副组长。二级管理由专职安全工程师和专职安全员负责，本项目安全工程师是XXX，专职安全员是XXX。三级管理由锚杆锚索施工队领工员（或班组长）负责，各作业点设安全监督员。 - 16 - 施工安全检查工作流程图 2、安全保证管理措施 （1）安全生产管理必须坚持安全第一、预防为主的方针，建立健全安全生产责任制度和群防群治制度。 （2）机械操作人员应严格执行操作规程。 （3）所有车辆操作人员应持证上岗。 （4）施工主便道急弯较多，司机应加强行车安全。 （5）所有进场参与施工的机械及设备的使用应由施工员统一指挥，协调安排。 （6）现场应设专职安全检查员，在施工前和施工中应进行认真检查；发现问题及时处理，待消除隐患后再行作业；对违章作业有权制止。 （7）夜间不进行锚杆锚索施工。 （8）支护施工前应对所有参与该项目施工的人员进行必要的岗前培训，只有经培训合格的人员才能持证上岗作业。 - 17 - （9）作业人员应严格遵守劳动纪律，服从领导和安全检查人员的指挥，工作时思想集中，坚 守岗位，未经许可不得从事本工种之外的工作。严禁酒后上班，不得在禁烟地方吸烟、动火。 （10）进入施工现场必须按照作业要求正确穿戴个人防护用品，严禁赤脚或穿高跟鞋、硬底鞋、 带钉易滑的鞋和拖鞋进入施工现场。 （11）在施工现场行走应注意安全，不得在边坡下方休息或停留。 （12）从事高边坡作业人员应定期体检，经医生诊断凡患高血压、心脏病、贫血病、癫痫病以 及其他不适于高空作业的，不得从事高边坡作业。 （13）遇有影响施工安全的恶劣气候时，禁止进行高边坡作业。 （14）设置专职安全检查人员，随时检查安全隐患，发现问题及时解决。 3、安全生产技术措施 （1）在锚杆锚索施工中存在的危险源： 在钻孔和张拉压浆过程中，容易发生机械伤害事故和触电伤害事故； 在清理边坡施工和边坡防护施工中，容易发生爆破伤害、坍塌滑坡、落物伤害、高处坠落 等事故。 （2）施工现场设置： 设立安全标志：现场周围配备、架立安全标志牌（包括警告与危险标志，安全与控制标志， 指路标志与标准的道路标志）。 设立围护设施，防止无关人员进入现场。实行专人看守，在开挖区段设立安全警戒线。 对于高边坡、滑坡地段的施工应采取先挖地表截、排水沟，使其地表水汇集在一个地方进行 排走，从而对高边坡、滑坡段的施工起到一定的防护作用。 边坡防护作业，必须搭设牢固的脚手架，对地基和脚手所用材料、扣件或连接件，要认真检 查，合格后方可使用。 施工生产区域应实行封闭管理，主要进出口处应设有明显的施工警示标志和安全文明生产规 定、禁令。与施工无关的人员、设备不得进入施工区。 临边、危险区域、易燃易爆场所，变压器周围应设置围栏和安全警示牌，夜间设红灯示警。 施工现场各种防护设施、警示标志未经施工负责人批准，不得移动和拆除。 高边坡施工队伍的驻地边应符合以下要求： a、地基稳定，不受洪水、滑坡、泥石流、塌方及危石等威胁。 b、交通道路畅通，区域内通行道路宜避免与施工主干线交叉。 c、生产车间，生活、办公房屋，仓库的间距应符合防火安全要求。 （3）地质情况复查： 高边坡施工前，技术人员要根据设计图认真复核施工区域的工程地质水文地质资料，清楚了 解并掌握地质、地下水的埋藏深度及动态变化，地表水的作用情况。 做好坡体截排水工作，并对坡体周边原地表裂隙进行粘土回填封堵，对坡体周围易松动物体 - 18 - 预先清除排险。 开挖线上部不稳定岩体、松动岩块，直接影响下部作业安全，应进行清除或加固支护处理。 分析岩石性质：包括岩石坚硬程度、抗风化软化能力、岩石强度、组成、透水性、节理裂隙的发育程度及其分布规律、结构面的胶结情况、软弱面和破碎带的分布与开挖坡面的关系。 （4）高边坡机械电器的使用： 进行技术安全交底，特别是对设备使用人员进行必要的安全技术交底和教育工作，使用人员必须严格执行交底内容及最近操作规程操作。 进入高边坡部位施工的机械，应全面检查其技术性能，不得带病作业。 施工机械工作时，严禁一切人员在工作范围内停留；机械运转中人员不得上、下车；严禁施工机械(运输车辆)驾驶室内超载。 处理机械故障时，必须使设备断电、停风。向施工设备送电送风前，应通知有关人员。 施工中，定期检查电源线路和设备的电器部件，确保用电安全。 施工前应检查作业区围岩稳定情况，必要时进行适当处理，各种比较固定的机械应布置在围岩稳定或设支护的地段。 施工中，定期检查电源线路和设备的电器部件，确保用电安全。 （5）清理边坡 在防护工程施工前应按照设计要求清理完边坡的风化岩块、堆积物、残积物和滑坡体，并在适当位置修筑拦渣坎，保证下部施工安全。削坡下方和有滚石危及范围内的道路，应设警告标志，作业时坡下严禁通行；坡面上的操作人员对松动的土、石块必须及时清除，严禁在危石下方作业、休息和存放机具。 在开挖前按设计要求完成截水、排水沟的施工，验证排水效果，防止地表水和地下水对施工的影响。 坡面随开挖下降及时进行清坡，按设计要求或根据现场实际情况采取适当的措施加以支护，保证施工安全。支护主要采取锚固、护面、支档、搭架几种形式。 作好汛期防水、边坡保护措施，防止边坡坍塌造成事故。 对于边坡易风化崩解的土层，若开挖面不能及时支护时，应预留保护层，在有条件支护时，再进行保护层开挖。 清理边坡时，作业人员系安全带，从高处分条带向下逐层依次清理，对于块体较大、人工无法撬动的孤石，宜爆破后清除。 在清理边坡过程中，如出现裂缝或滑移迹象，应立即暂停施工并将施工人员及设备撤至安全区域，在查清原因、采取可靠的安全措施后方可恢复施工。 削坡工作应与下面装运作业面相互错开，严禁上、下双重作业； 严格按照安全操作规程、施工程序，开挖的方法，每下2-3m进行一次刷坡，刷坡的同时作业人员应佩戴好安全帽、腰系安全带、并要有人员进行安全防护。空压机应放在距刷坡边缘5m - 19 - 以远，以防止作业人员拉风管时把机具拉倒。 如出现裂缝或滑移迹象，应立即暂停施工并将施工人员及设备撤至安全区域，在查清原因、采取可靠的安全措施后方可恢复施工。 （6）锚杆锚索钻孔作业 钻机司机应经过专业技术培训，经考核合格，持证后方可单独操作。 钻机的工作地面应平整，在倾斜地面作业时，履带板下方应用楔形木块塞紧。不得在斜坡上横向钻孔作业。 锚索造孔采用潜孔锤风动钻进时，应采取必要的除尘措施。作业人员宜佩戴口罩、面罩、耳塞等劳动防护用品。 开钻前，应检查工作面附近岩石是否稳定；有无盲炮，发现问题应立即处理，否则不得作业。在任何情况下不得在残空中钻孔。开孔时，对孔口松动岩块应进行清除，以避免冲击钻进时岩体掉块伤人。 施工与作业人员应加强自我防护意识，钻孔过程中，非相关人员距离钻机不得太近，防止机械伤人。 （7）锚索施工 钢铰线通过特制的放料支架下料，防其弹力将人员弹伤，往孔内安装锚索时，应由专人统一协调指挥。 锚索张拉时，在千斤顶伸长端设置警戒线，作业人员不得进入锚索张拉作业区，以防张拉时出现异常伤人。锚索张拉必须按操作规程施工，并且有切实的安全防护措施。 锚索施工时，高压风管、高压油管的接头应连接牢固；造孔、张拉机械的传动与转动部分均需设置完备的防护罩。 锚环破裂后，可能使钢丝或钢铰线突然弹起，或将拉伸机倾倒，因此除对锚环质量认真检查外，还应正确安放锚环，严格按设计控制张拉吨位。 要对油泵安全阀经常校验，并严格按操作规程施工。 锚索造孔采用潜孔锤风动钻进时，应采取必要的除尘措施。开孔时，对孔口松动岩块应进行清除，以避免冲击钻进时岩体掉块伤人。 （8）锚杆施工 施工过程中指定专人加强观察，定期检查锚杆抗拔力，确保安全。 作好锚杆防护工作，锚杆安设后不得随意敲击、碰撞、拉拔杆体等扰动。 （9）注浆施工 作业前应检查注浆罐、弯头、输料管、注浆管和管路接头是否完好，输料管不得有回折。注浆施工作业中，要经常检查出料弯头、输料管、注浆管和管路接头等有无磨薄、击穿或松脱现象，发现问
