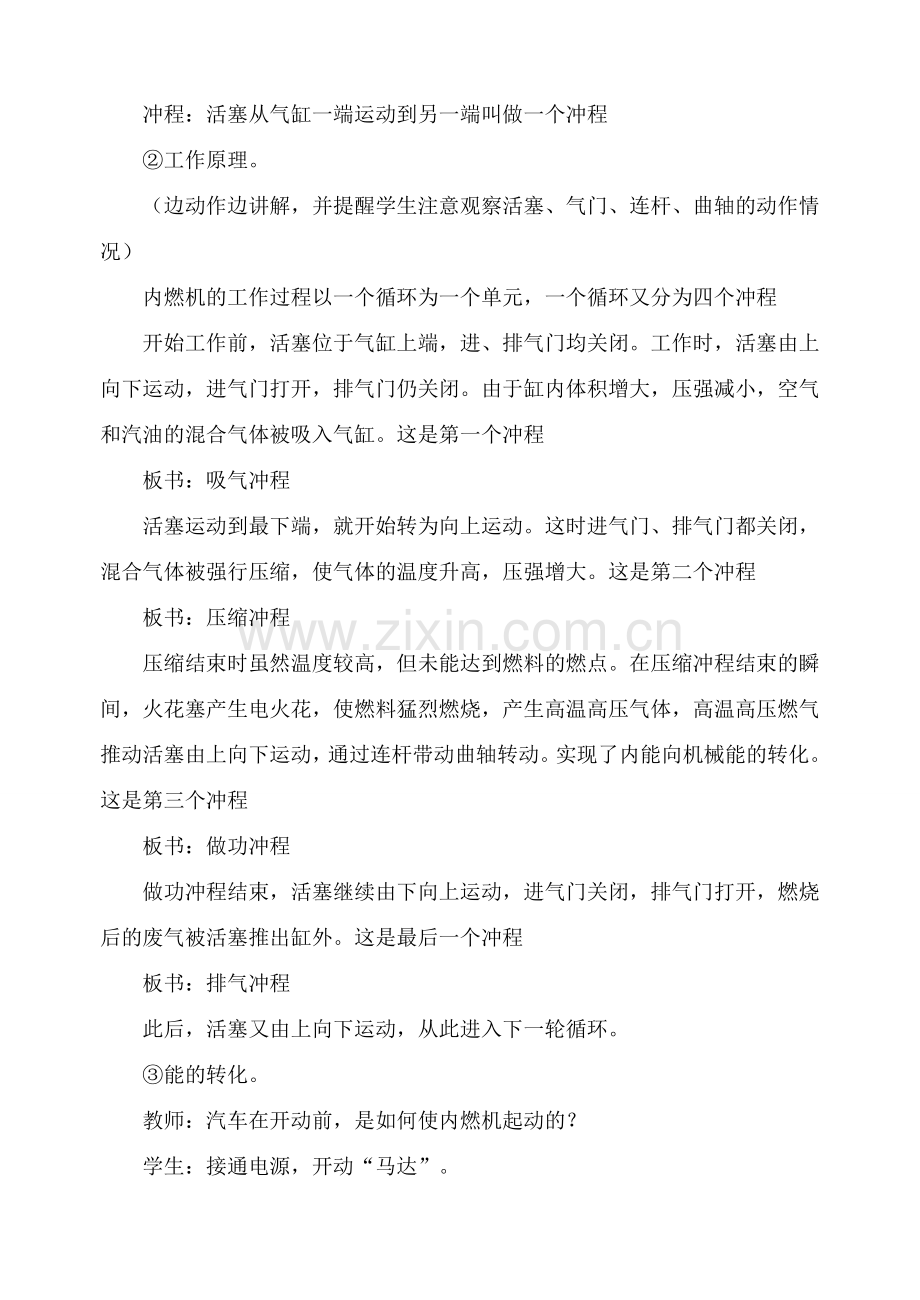

九年级物理内燃机1沪科版.doc_第2页
第2页 / 共4页


点击查看更多>>
资源描述
内燃机 (一)教学目的   1.常识性了解汽油机的基本构造和工作原理。   2.常识性了解柴油机与汽油机在构造和工作过程中的异同点。   3.常识性了解四冲程内燃机工作过程中的能量转化。 (二)教具   内燃机示教模型(带电源),教学挂图。 (三)教学过程   1.复习   什么是热机?   2.引入新课   用酒精灯给试管中的水加热,由于燃料在试管外燃烧,热量损失较大,内能的利用率较低。能不能把燃料移到内部去燃烧,来获得更大的动力?   3.进行新课   板书:第三节 内燃机   内燃机:燃料在气缸内燃烧的热机   (1)汽油机   最常见的内燃机,以汽油或柴油为燃料,分别叫做汽油机和柴油机我们首先介绍汽油机   板书:   一、汽油机:用汽油作燃料的内燃机   ①构造(出示模型或挂图。边指示边讲解)。   进气门,排气门,火花塞,气缸,活塞,连杆,曲轴。(介绍名称的同时,介绍各部分的功能)   冲程:活塞从气缸一端运动到另一端叫做一个冲程   ②工作原理。   (边动作边讲解,并提醒学生注意观察活塞、气门、连杆、曲轴的动作情况)   内燃机的工作过程以一个循环为一个单元,一个循环又分为四个冲程   开始工作前,活塞位于气缸上端,进、排气门均关闭。工作时,活塞由上向下运动,进气门打开,排气门仍关闭。由于缸内体积增大,压强减小,空气和汽油的混合气体被吸入气缸。这是第一个冲程   板书:吸气冲程   活塞运动到最下端,就开始转为向上运动。这时进气门、排气门都关闭,混合气体被强行压缩,使气体的温度升高,压强增大。这是第二个冲程   板书:压缩冲程   压缩结束时虽然温度较高,但未能达到燃料的燃点。在压缩冲程结束的瞬间,火花塞产生电火花,使燃料猛烈燃烧,产生高温高压气体,高温高压燃气推动活塞由上向下运动,通过连杆带动曲轴转动。实现了内能向机械能的转化。这是第三个冲程   板书:做功冲程   做功冲程结束,活塞继续由下向上运动,进气门关闭,排气门打开,燃烧后的废气被活塞推出缸外。这是最后一个冲程   板书:排气冲程   此后,活塞又由上向下运动,从此进入下一轮循环。   ③能的转化。   教师:汽车在开动前,是如何使内燃机起动的?   学生:接通电源,开动“马达”。   学生:用手“摇车”。   教师:“马达”也好,“摇车”也好,都是为了给内燃机输入能量,通过外力先使飞轮和曲轴转动起来,由曲轴通过连杆带动活塞运动,消耗机械能来帮助内燃机完成吸气、压缩两个冲程内燃机一旦开始做功,内能就会转化成曲轴的机械能。这时曲轴获得的机械能一部分通过做功,一部分通过飞轮(与曲轴相连的质量较大的轮子)保存起来。然后依靠飞轮的惯性再反过来向外输出带动曲轴转动,靠消耗飞轮的机械能完成排气以及下一循环的吸气、压缩。这样内燃机就可连续工作下去了。   板书:在做功冲程燃气对活塞做功,内能转化为机械能。其余三个冲程靠消耗飞轮的机械能来完成   (2)柴油机   板书:   二、柴油机:用柴油作燃料的内燃机   柴油机与汽油机有共同的地方,也有不同之处。   ①柴油机与汽油机的相同点:都是内燃机;一个工作循环都要经历四个冲程   ②柴油机与汽油机的不同点:   构造方面:柴油机没有火花塞,而在相应位置上安装的是喷油嘴。   工作过程上:   吸入的气体不同(汽油机吸入的是什么?柴油机吸入的只是空气);   压缩情况不同(问:汽油机压缩冲程末温度、压强多大?柴油机压缩冲程末,气体体积要小得多。所以压强更大,温度更高,这个温度早已超过了柴油的燃点);   点火方式不同(汽油机靠火花塞点火。柴油机由于压缩气体温度已超过柴油燃点,从喷油嘴喷入雾状柴油便可立即燃烧。这种方式称为压燃式);   用途方面:柴油机比汽油机便宜,但汽油机一般比柴油机轻巧,所以汽油机通常用在飞机、小汽车、摩托车及一些小型农用机械上。而柴油机一般用在舰船、载重汽车、拖拉机、坦克以及发电机等大型设备上。   4.小结(略)   5.布置作业   (l)简述四冲程内燃机的工作过程。   (2)回答下列问题:   ①内燃机的四个冲程顺序能颠倒吗?为什么?   ②内燃机一个工作循环活塞往复运动几次?曲轴转动几周? (四)说明   1.有条件的学校,可组织学生观看教学电影《内燃机》。   2.可给学生介绍一些有关多缸发动机的知识。
