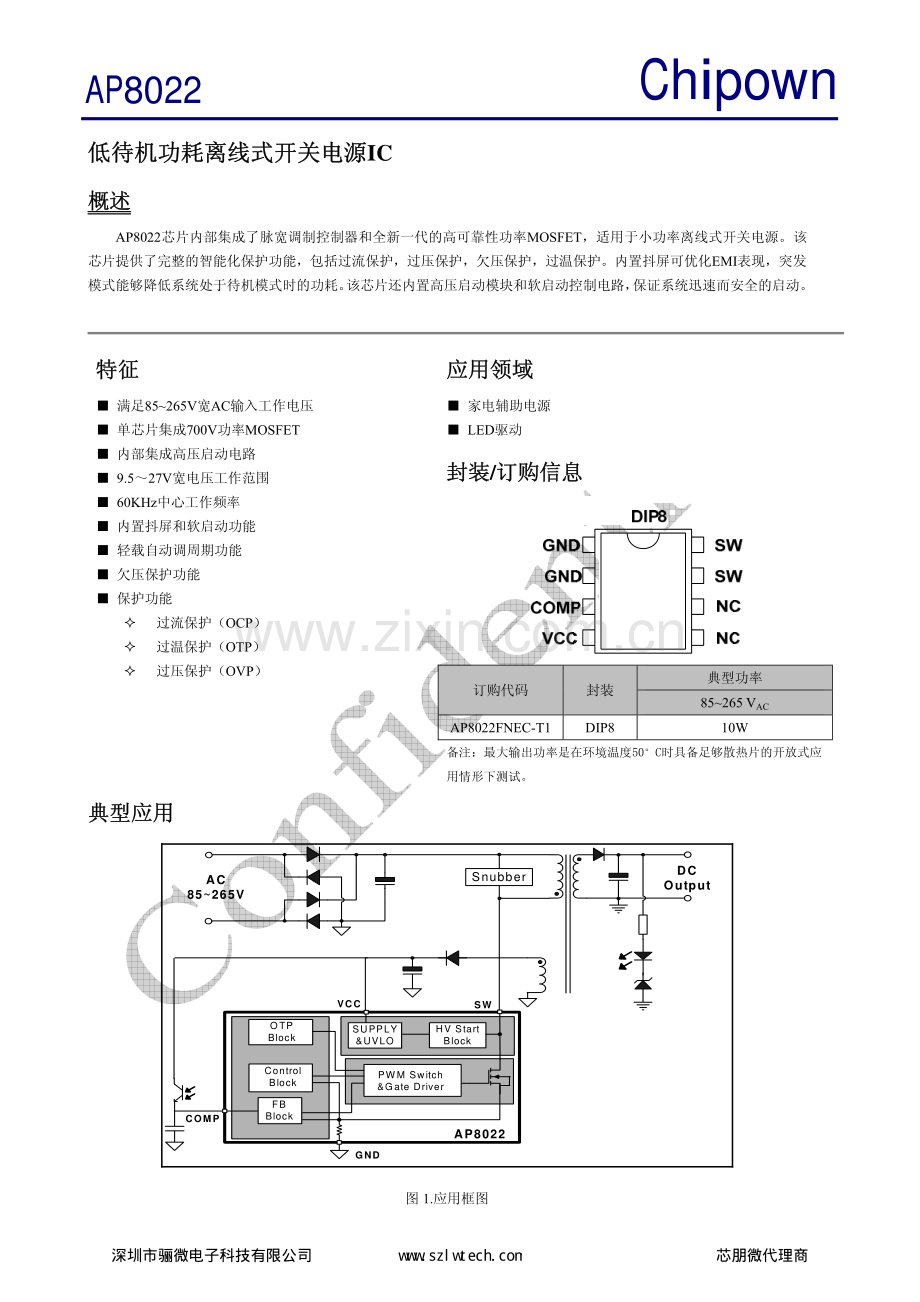

AP8022 Chipown 低待机功耗离线式开关电源低待机功耗离线式开关电源IC概述概述 AP8022芯片内部集成了脉宽调制控制器和全新一代的高可靠性功率MOSFET，适用于小功率离线式开关电源。该芯片提供了完整的智能化保护功能，包括过流保护，过压保护，欠压保护，过温保护。内置抖屏可优化EMI表现，突发模式能够降低系统处于待机模式时的功耗。 该芯片还内置高压启动模块和软启动控制电路， 保证系统迅速而安全的启动。 特征特征 满足85265V宽AC输入工作电压 单芯片集成700V功率MOSFET 内部集成高压启动电路 9.527V宽电压工作范围 60KHz中心工作频率 内置抖屏和软启动功能 轻载自动调周期功能 欠压保护功能 保护功能? 过流保护（OCP）? 过温保护（OTP）? 过压保护（OVP）应用领域应用领域 家电辅助电源 LED驱动封装封装/订购信息订购信息 订购代码封装典型功率85265 VAC AP8022FNEC-T1DIP810W备注：最大输出功率是在环境温度50C时具备足够散热片的开放式应用情形下测试。 典型应用典型应用GNDCOMPSnubberAC85265VDC OutputFB BlockControl BlockOTPBlockHV Start BlockPWM Switch &Gate DriverSUPPLY&UVLOVCCSWAP8022图 1.应用框图深圳市骊微电子科技有限公司w w w .s z l w t e ch .co m芯朋微代理商AP8022 电气特性电气特性(TA =25C, VCC = 15 V；特殊情况另行说明)表表 3. 热阻部分热阻部分 符号符号参数参数DIP7 单位单位RTHJC_MAX 结与封装壳之间热阻40 /W RTHJA_MAX 封装与环境之间热阻80 /W 备注：漏极引脚 PCB 铺铜超过 100mm2 表表 4. 功率部分功率部分 表表 5. 控制部分控制部分 符号符号参数参数测试条件测试条件最小最小典型典型最大最大单位单位欠压保护部分欠压保护部分VSTART 欠压保护启动电压VCOMP=0V 13 14.5 16 V VSTOP 欠压保护关断电压VCOMP=0V7.58.59.5VVHYS 欠压保护回差6V振荡器部分振荡器部分FOSC 开关频率0Tj 100C 54 60 66 kHz F/T 开关频率随温度变化率-25C Tj +125C2 5 %FD 抖频范围5 kHz FM 调制频率125 Hz DMAX 最大占空比60 75 90 %反馈部分反馈部分SYMBOL PARAMETER CONDITIONS MIN TYP MAX UNIT BVDSS 功率管耐压ID=250uA;VCOMP=2V 670 V IDSS 功率管关态漏电流VSW=500V;VCOMP=2V;100 A RDSON 功率管导通电阻ID=0.4A; 15 17 Tr 上升沿ID=0.1A;VSW=300V50ns Tf 下降沿ID=0.2A;VSW=300V100Coss 功率管输出电容VSW=25V 20pF 深圳市骊微电子科技有限公司w w w .s z l w t e ch .co m芯朋微代理商AP8022 ICOMP COMP关断电流 1mARCOMP COMP脚输入阻抗 1.1k 限流部分限流部分ILIM 峰值电流Tj = 25C0.60.70.8ATONMIN 最小导通时间400 nstSS 软启动时间8 ms过温保护部分过温保护部分TSD 过温保护温度120 160 - CTHYST 过温保护回差40CVOVP VCC过压保护电压 27 30 33 VVclamp VCC电流嵌位电压 VCOMP=0 IVCC3mA 30 33 36 V 工作电流部分工作电流部分VSW_START 漏源启动电压 105 VICH 启动管充电电流（SW 脚） VDRAIN = 120 V, VCOMP = GND,VCC = 4 V -1mAIOP0 开关态工作电流VCOMP = 0V 0.6 mA IOP1 非开关态工作电流VCOMP = 2V 0.3 mA 典型应用典型应用图 2. 应用典型线路深圳市骊微电子科技有限公司w w w .s z l w t e ch .co m芯朋微代理商AP8022 封装尺寸封装尺寸表表 6. DIP8 封装尺寸封装尺寸 尺寸符号最小尺寸符号最小(mm) 最大最大(mm)尺寸符号最小尺寸符号最小(mm) 最大最大(mm) A9.30 9.50C20.50A11.524C33.3A20.39 0.53C41.57TYPA32.54D8.28.8A40.66TYPD10.20.35A50.99TYPD27.627.87B6.36.518TYPC7.228TYPC13.33.535TYP图 11. 外形示意图 表层丝印封装AP8022 YWWXXXXX DIP8 备注：Y：年份代码； W：周代码； XXXXX：内部代码深圳市骊微电子科技有限公司w w w .s z l w t e ch .co m芯朋微代理商
