果汁生产废水处理.docx

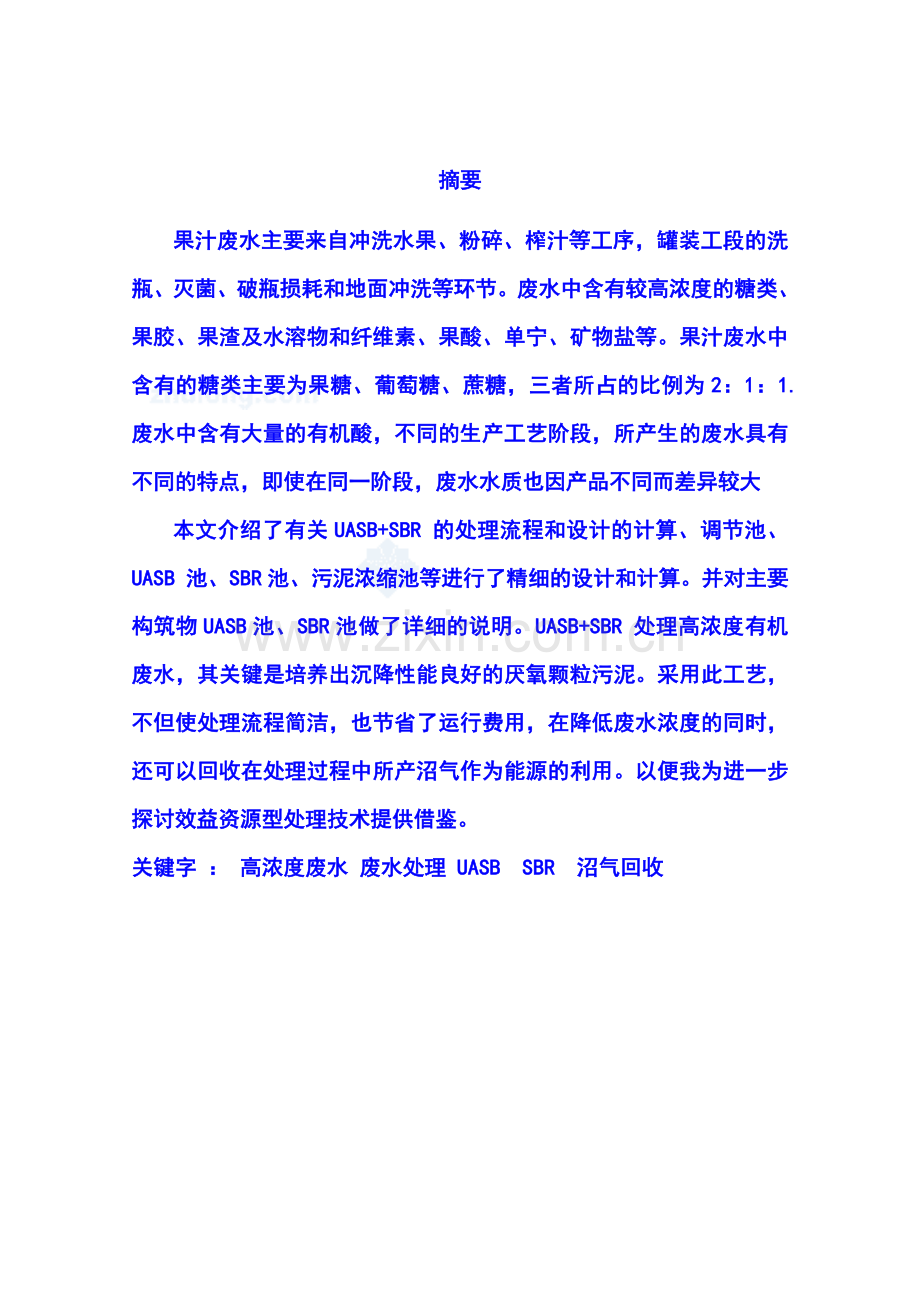

摘要果汁废水主要来自冲洗水果、粉碎、榨汁等工序，罐装工段的洗瓶、灭菌、破瓶损耗和地面冲洗等环节。废水中含有较高浓度的糖类、果胶、果渣及水溶物和纤维素、果酸、单宁、矿物盐等。果汁废水中含有的糖类主要为果糖、葡萄糖、蔗糖，三者所占的比例为2：1：1.废水中含有大量的有机酸，不同的生产工艺阶段，所产生的废水具有不同的特点，即使在同一阶段，废水水质也因产品不同而差异较大本文介绍了有关UASB+SBR 的处理流程和设计的计算、调节池、UASB 池、SBR池、污泥浓缩池等进行了精细的设计和计算。并对主要构筑物UASB池、SBR池做了详细的说明。UASB+SBR 处理高浓度有机废水，其关键是培养出沉降性能良好的厌氧颗粒污泥。采用此工艺，不但使处理流程简洁，也节省了运行费用，在降低废水浓度的同时，还可以回收在处理过程中所产沼气作为能源的利用。以便我为进一步探讨效益资源型处理技术提供借鉴。关键字 ： 高浓度废水 废水处理 UASB SBR 沼气回收Juice wastewater comes from the processes of washing , smashing ,squeezing the fruits and washing bottles ,sterilization,bottle breaking loss,cleaning the ground in the section of filling up and so on.Wastewater contains high concentration of sugars, pectin, marc , water-soluble material and cellulose, acid, tannin, mineral salts, etc.The main carbohydrate in juice wastewater are fructose, glucose, sucrose, the proportion of the three is 2:1:1there are lots of organic acids in wastewater and the waterwater has their characteristics in different section of producing.even if in the same section,water quality would have significant differences because of different products . this article introduces the course and design planning of using UASB, collaborating with SBR.and it gives a detailed description of the main structures ,the UASB pool and SBR pool.Using this method to process organic wastewater with a high concentration,the critical is to bring up anaerobic granular sludge with good settlement performance.adopting this method ,not only can we make the course more simple ,but also save costs. while ruducing the concentration ,we can recycle the gas to be energe in the course .so it can offer references for me to make futher disscussion on the effectiveness of resource-based processing technology第一章 概述一果汁废水特点1、果汁废水构成企业废水组成较为复杂，一般都有十多种废水需要处理，他们是：洗果排放水、设备清洗废水、消毒清洗废水、果汁冷凝水、设备冷却水、空调冷却水、设备外部清洗水、地面清洗水及其他排放废水。 2、主要废水水质描述、生产废水总排放池出口水质浓度，随企业的设备、工艺、管理的差异排水水质有较大波动。 (2)、生产设备清洗废水：清洗废水周期性集中排水，对污水处理设施有较大冲击，一般需将清洗设备的高浓度酸碱水、消毒水等先做预处理（中和），然后再排入污水处理系统。、超滤反冲产生的浓废水（锅底水）：其中固形物占5-8%，每天排放约25-35t，COD浓度60000-80000mg/L,个别情况达到10万mg/L以上。需单独预处理后出水再可引入污水站系统，进行集中处理。 、消毒废水：设备清洗后需要消毒，消毒废水若直接排入污水处理系统，因其含有杀菌剂，将抑制生化过程的进行，导致微生物不能存活，所以这部分废水在直接排入生化系统前，需要在调节池中进行专门的处理，以保证系统正常运行。、果汁冷凝水：该水为稀果汁浓缩单元产生的废水，水量较大，清澈透明，一般认为无污染，但分析证实该水COD为2000-2500 mg/L，感官虽好，但污染较重。处理工艺只能用厌氧、好氧两级工艺。、洗果排放水：该部分废水排放量及排放水质各企业差别较大，就目前各企业的排放情况来看，此部分废水悬浮物很大、含泥量很高，必须经过预处理方能保证后续水处理设施的正常运行。有机物浓度 有机物浓度高，一般情况下COD6000mg/L，BOD4000mg/LSS（悬浮物） 含有大量的果渣、果肉、果屑等物质，一般情况下SS4000mg/L 黏性 含有果胶等胶体，废水黏性大水质、水量变化 由于加工品种及产量经常变化，导致排放不均匀、水质水量变化大，COD变化值高时可达2000-3000mg/L，SS变化值可达1000-2000mg/L。PH 果汁废水中含有大量果酸，因此PH较低，最低时可达4.0左右营养元素 营养成分单一，C:N较高，缺乏氮、磷元素水温 20-25摄氏度二研究背景与意义水是生命之源，是人类赖以生存和发展的物质基础，是不可替代的宝贵资源。我国却是一个水资源十分短缺的国家，人均水资源占有量仅为世界平均水平的四分之一，严重制约着我国社会主义经济的发展。经济的腾飞是以环境的代价为前提的。随着近代我国社会主义经济的腾飞，社会主义工业呈现飞速发展，水资源污染尤其是工业废水污染也严重恶化。工业废水的污染以其污染大、污染物浓度高、废水排放量大、废水中含有多种有毒有害物质、废水成分复杂以及水量变化大等特点而成为目前我们所面临的主要问题。果汁废水主要来自冲洗水果、粉碎、榨汁等工序，罐装工段的洗瓶、灭菌、破瓶损耗和地面冲洗等环节。废水中含有较高浓度的糖类、果胶、果渣及水溶物和纤维素、果酸、单宁、矿物盐等果汁废水的水质和水量在不同季节有一定差别，处于高峰流量时的果汁废水，有机物含量也处于高峰。鉴于果汁废水自身的特性，果汁废水不能直接排入水体，因此果汁废水的处理是工业废水处理中重要的一个方面。三本设计工程概况表1.1 废水水质及排放标准项目CODCr(mg/L)BOD5(mg/L)SS(mg/L)pH原水1200080008000512排放标准100307069第二章 工艺路线的确定及选择依据2.1 处理方法比较果汁废水中大量的污染物是溶解性的糖类、果酸，这些物质具有良好的生物可降解性，处理方法主要是生物氧化法。有以下几种常用方法处理。（一）好氧处理工艺高浓度有机废水处理主要采用好氧处理工艺，主要由普通活性污泥法、生物滤池法、接触氧化法和SBR法。传统的活性污泥法由于产泥量大，脱氮除磷能力差，操作技术要求严，目前已被其他工艺代替。近年来，SBR和氧化沟工艺得到了很大程度的发展和应用。SBR工艺具有以下优点：运行方式灵活，脱氮除磷效果好，工艺简单，自动化程度高，节省费用，反应推动力大，能有效防止丝状菌的膨胀。CASS工艺(循环式活性污泥法)是对SBR方法的改进。该工艺简单，占地面积小，投资较低；有机物去除率高，出水水质好，具有脱氮除磷的功能，运行可靠，不易发生污泥膨胀，运行费用省。（二）水解好氧处理工艺水解酸化可以使废水中的大分子难降解有机物转变成为小分子易降解的有机物，出水的可生化性能得到改善，这使得好氧处理单元的停留时间小于传统的工艺。与此同时，悬浮物质被水解为可溶性物质，使污泥得到处理。水解反应工艺式一种预处理工艺，其后面可以采用各种好氧工艺，如活性污泥法、接触氧化法、氧化沟和SBR等。废水经水解酸化后进行接触氧化处理，具有显著的节能效果，COD/BOD值增大，废水的可生化性增加，可充分发挥后续好氧生物处理的作用，提高生物处理废水的效率。因此，比完全好氧处理经济一些。（三）厌氧好氧联合处理技术 厌氧处理技术是一种有效去除有机污染物并使其碳化的技术，它将有机化合物转变为甲烷和二氧化碳。对处理中高浓度的废水，厌氧比好氧处理不仅运转费用低，而且可回收沼气；所需反应器体积更小；能耗低，约为好氧处理工艺的10%15%；产泥量少，约为好氧处理的10%15%；对营养物需求低；既可应用于小规模，也可应用大规模。厌氧法的缺点式不能去除氮、磷，出水往往不达标，因此常常需对厌氧处理后的废水进一步用好氧的方法进行处理，使出水达标。常用的厌氧反应器有UASB、AF、FASB等，UASB反应器与其他反应器相比有以下优点：沉降性能良好，不设沉淀池，无需污泥回流不填载体，构造简单节省造价由于消化产气作用，污泥上浮造成一定的搅拌，因而不设搅拌设备污泥浓度和有机负荷高，停留时间短同时，由于大幅度减少了进入好氧处理阶段的有机物量，因此降低了好氧处理阶段的曝气能耗和剩余污泥产量，从而使整个废水处理过程的费用大幅度减少。（四）不同处理系统的技术经济分析不同处理方法的技术、经济特点比较，见表1-1。表1-1 不同处理方法的技术、经济特点比较处理方法主要技术、经济特点好氧工艺生物接触氧化法采用两级接触氧化工艺，可防止高糖含量废水引起污泥膨胀现象；但需要填料过大，不便于运输和装填，且污泥排放量大氧化沟工艺简单，运行管理方便，出水水质好，但污泥浓度高，污水停留时间长，基建投资大，曝气效率低，对环境温度要求高SBR法占地面积小，机械设备少，运行费用低，操作简单，自动化程度高；但还需曝气能耗，污泥产量大。厌氧好氧工艺水解好氧技术节能效果显著，且BOD/COD值增大，废水的可生化性能增加，可缩短总水力停留时间，提高处理效率，剩余污泥量少UASB好氧技术技术上先进可行，投资小，运行成本低，效果好，可回收能源，产出颗粒污泥产品，由一定收益；操作要求严从表中可以看出厌氧好氧联合处理在啤酒废水处理方面有较大优点，故果汁废水厌氧好氧处理技术是最好的选择。果汁废水先经过中格栅去除大杂质后进入集水池，用污水泵将废水提升至调节池，在调节池进行水质水量的调节。进入调节池前，根据在线PH计的PH值用计量泵将碱性水送入调节池，调节池的PH值在6.57.5之间。调节池中出来的水用泵连续送入混凝沉淀池，在混凝沉淀池中进行混凝，然后用水泵将水送入UASB反应器进行厌氧消化，降低有机物浓度。厌氧处理过程中产生的沼气被收集到沼气柜。UASB反应器内的污水流入SBR池中进行好氧处理，而后达标出水。来自，调节池，混凝沉淀池，UASB反应器、SBR反应池的剩余污泥先收集到集泥井，在由污泥提升泵提升到污泥浓缩池内被浓缩，浓缩后进入污泥脱水机房，进一步降低污泥的含水率，实现污泥的减量化。污泥脱水后形成泥饼，装车外运处置。第三章 设计原则及设计规范一、设计原则1、执行国家环境保护的政策，符合国家和地方有关的法规、规范及标准，污水经处理后达标排放。2、根据企业规划和实际情况，力求做到系统布局合理，节省投资，又便于运行管理，充分发挥工程投资效益.3、采用高效、节能、先进、可靠的污水处理新工艺、新技术，实现污水处理站的低耗高效。4、在已建成相同类型处理站的基础上进行优化，尽可能降低投资和运行费用。6、操作管理方便，操作人员的劳动强度低。7、污水处理系统适合生产性变化。二、设计规范和标准1、室外排水设计规范 GB50101-20052、污水综合排放标准 GB8978-19963、给水排水工程结构设计规范 GB 50006920024、国家现行的建设项目环境保护法规、条例；5、其他有关设计规范 设计计算书一、 预计处理效果表1.1 废水水质及排放标准项目CODCr(mg/L)BOD5(mg/L)SS(mg/L)pH原水1200080008000512排放标准100307069二、工艺流程图第一节 格栅的设计计算一、设计说明格栅由一组平行的金属栅条或筛网制成，安装在废水渠道的进口处，用于截留较大的悬浮物或漂浮物，主要对水泵起保护作用，另外可减轻后续构筑物的处理负荷。二、设计参数取中格栅；栅条间隙d=10mm；栅前水深 h=0.4m；过栅流速v=0.6m/s；安装倾角=45；设计流量Q=2500m3/d=0.029m3/s三、设计计算（一）栅条间隙数(n) 式中： Q - 设计流量，m3/s - 格栅倾角，度 b - 栅条间隙，m h - 栅前水深，m v - 过栅流速，m/s n =10.16 取n=11条（二）栅槽有效宽度(B)设计采用20圆钢为栅条,即s=0.02m B=S(n-1)+en 式中： S - 格条宽度，m n - 格栅间隙数 b - 栅条间隙，m B=0.02(11-1)+0.0111 =0.31m（三）进水渠道渐宽部分长度(l1)设进水渠道内流速为0.5m/s,则进水渠道宽B1=0.175m,渐宽部分展开角取为20 则l1=式中： B - 栅槽宽度，m B1 - 进水渠道宽度，m - 进水渠展开角，度 l1= =0.27m（四）栅槽与出水渠道连接处的渐窄部分长度（l2） l2= l1/2=0.27/2 =0.135m（五）过栅水头损失（h1）取k=3,=1.79(栅条断面为圆形)，v=0.6m/s h1 = 式中： k - 系数，水头损失增大倍数 - 系数，与断面形状有关 S - 格条宽度，m d - 栅条净隙，mm v - 过栅流速，m/s - 格栅倾角，度h1=0.176m（六）栅槽总高度(H)取栅前渠道超高h2=0.3m栅前槽高H1=h+h2=0.7m则总高度H=h+h1+h2 =0.4+0.176+0.3 =0.876m（七）栅槽总长度(L) L=l1+l2+0.5+1.0+=0.27+0.135+0.5+1.0+ =2.605m（八）每日栅渣量(W) 取W1=0.05m3/103m3 K2=1.5 则W= 式中： Q - 设计流量，m3/s W1 - 栅渣量(m3/103m3污水)，取0.10.01,粗格栅用小值，细格栅用大值，中格栅用中值 W=0.08 m3/d(可采用人工清渣)(九)集水池的设计计算 在调节沉淀池之前和格栅之后设一集水池，其大小主要取决于提升水泵的能力，目的是防止水泵频繁启动。以延长水泵的使用寿命。设计参数 水力停留时间HRT=1h,有效水深h1=4.0m , 超高h2=0.5m;设计计算 (1) 集水池容积 V=Q/T=（2500/24）1=104.1 m3 (2) 集水池的总高 H=h1h2=4.00.5=4.5m,(3) 集水池的面积 A=V/H=104.1/4.5=23.1m2 取A=24m2 集水池的横截面为： LB=64（m） 则集水池的尺寸为： LBH=644.5（m3）(4) 一次提升泵选取：提升流量Q=150 m3/d，扬程10m第二节 调节沉淀池的设计计算一、设计参数水力停留时间T=6h;设计流量Q=2500m3/d=104m3/h=0.029m3/s。表2.1 调节沉淀池进出水水质指标水质指标CODBODSS进水水质(mg/l)1200080008000去除率（%）101010出水水质(mg/l)1080070007200二、设计计算（一） 池子尺寸池子有效容积为：V=QT=1046=624m3 取池子总高度H=4.5m,其中超高0.5m,有效水深h=4m 则池面积A=V/h=624/4=156m3池长取L=20m,池宽取B=8m则池子总尺寸为LBH=2084.5（二） 理论上每日的污泥量 W=式中： Q - 设计流量，m3/s C0 - 进水悬浮物浓度，kg/m3 C1 - 出水悬浮物浓度，kg/m3 P0 - 污泥含水率，%W=66m3/d（三）污泥斗尺寸取斗底尺寸为400400，污泥斗倾角取50 则污泥斗的高度为：h2=(4-0.2) tg50=4.529m （四）进水布置进水起端两侧设进水堰，堰长为池长2/3(五)PH调节在调节池中设置PH指示器,控制阀门的开启,调节强碱废水的排入,从而控制调节池中废水的PH.第三节 沉淀池设计2.1设计参数 （1）设计流量 Q=3400 m3/d=141.67 m3/h=0.039m3/s(2) 设计水质参数表8 竖流式沉淀池进出水水质指标水 质 指 标COD（L）BOD（L）SS（L）进 水 水 质1080070007200设计去除率1020 80%设计出水水质9720560014402.2 设计计算 设置两座沉淀池（1）中心管的面积（f）与直径（d0）取中心管流速v0=25mm/s则 f= q/ v0 q-每个池子的设计流量（m3/s） f =0.029/2/0.025=0.58m2则 d0=1.0m（2）中心管喇叭口与反射板之间的缝隙高度h3h3=q /（v13.14d1）q-每个池子的设计流量，m3/sv1-污水由中心管喇叭口与反射板之间的缝隙 出流速度（m/s） d1-喇叭口直径（m）设 v1=0.02m/s d1=1.35d0=1.35m 则 h3=0.029 / 2 / (0.023.141.35)=0.17m（3）沉淀部分有效断面面积FF=q/vv-污水在沉淀池中的流速（m/s）设 表面负荷q0=2.88m3/m2.h则 v= q0/3600=0.0008m/sF=0.029/0.0008=36.25 m2（4）沉淀池的直径DD=6.8m 取D=7.0m（5）沉淀部分有效水深h2h2=vt3600t-沉淀时间 (h) 取t=1.2h则h2=0.00081.23600=3.46m D/h23 符合要求（6）校核集水槽的出水堰负荷 出水堰负荷：q/（D）=0.029/3.14/7=1.31L/s2.9 L/s 符合要求（7）沉淀部分所需容积VV= c1进水悬浮物的浓度(t/m3) c2出水悬浮物的浓度(t/m3) 污泥容重，其值为1 Kz工业废水水量变化系数，本设计为1.3污泥含水率，初沉池污泥一般为95%97%，本设计采用95%T 排泥间隔时间(d ) 取T =1d所以 V=123.4 m3（8）圆截锥部分容积设圆锥下底的直径为0.4m，取锥角为55则 h5（r）tan55=4.7mV=63.9 m3（9）沉淀池的总高H设超高h1和缓冲层高h4都为0.3m。H= h1 +h2 +h3 +h4 +h5=0.3+3.46+0.23+0.3+4.7=8.99m沉淀池排泥量计算：W=（Css0-Css1）*Q*50%=4000kg/d第四节 UASB反应器的设计计算一、设计说明UASB，即上流式厌氧污泥床，集生物反应与沉淀于一体，是一种结构紧凑，效率高的厌氧反应器。它的污泥床内生物量多，容积负荷率高，废水在反应器内的水力停留时间较短，因此所需池容大大缩小。设备简单，运行方便，勿需设沉淀池和污泥回流装置，不需充填填料，也不需在反应区内设机械搅拌装置，造价相对较低，便于管理，且不存在堵塞问题。二、设计参数（一）参数选取设计参数选取如下：容积负荷（Nv）=10.2kgCOD/(m3d)； 污泥产率0.1kgMLSS/kgCOD；产气率0.5m3/kgCOD（二）设计水质表2.2 UASB反应器进出水水质指标水质指标CODBODSS进水水质(mg/l)972056001440去除率（%）909085出水水质(mg/l)972560200（三）设计水量 Q2500m3/d=104 m3/h=0.029 m3/s三、设计计算 （一）反应器容积计算UASB有效容积：V有效 式中： Q - 设计流量，m3/s S0 - 进水COD含量,mg/l Nv -容积负荷,kgCOD/(m3d)V有效=2500m3 将UASB设计成圆形池子，布水均匀，处理效果好 取H=9m 采用4座相同的UASB反应器则A1=69.4 m2 D=9.4m 取D=10m 则实际横截面积为=D2=3.14102 =78.5m2 实际表面水力负荷为q1=0.61.0 故符合设计要求（二）配水系统设计本系统设计为圆形布水器，每个UASB反应器设36个布水点(1) 参数 每个池子流量：104/4=26m3/h(2)设计计算布水系统设计计算草图见下图2.3： 圆环直径计算：每个孔口服务面积为:a= 2.2m2a在13m2之间，符合设计要求可设3个圆环，最里面的圆环设6个孔口，中间设12个，最外围设18个孔口1)内圈6个孔口设计服务面积：62.2=13.2m2折合为服务圆的直径为：=4.10m 用此直径作一个虚圆，在该圆内等分虚圆面积处设一实圆环，其上布6个孔口，则圆的直径计算如下： 则d1=2.9m 2)中圈12个孔口设计服务面积：S2=122.2=26.4m2折合成服务圆直径为： =7.1m 中间圆环直径计算如下：(5.672-d22)S2 则d2=3.92m3）外圈18个孔口设计服务面积：S3=182.2=39.6m2 折合成服务圈直径为： =10.04m 外圆环的直径d3计算如下：(8.012-d32)=S3则d36.24m（三）三相分离器设计 三相分离器设计计算草图见下图2.4： (1)设计说明三相分离器要具有气、液、固三相分离的功能。三相分离器的设计主要包括沉淀区、回流缝、气液分离器的设计。(2)沉淀区的设计三相分离器的沉淀区的设计同二次沉淀池的设计相同，主要是考虑沉淀区的面积和水深，面积根据废水量和表面负荷率决定。由于沉淀区的厌氧污泥及有机物还可以发生一定的生化反应产生少量气体，这对固液分离不利，故设计时应满足以下要求：1）沉淀区水力表面负荷1.0m/h2）沉淀器斜壁角度设为50,使污泥不致积聚，尽快落入反应区内。3）进入沉淀区前，沉淀槽底逢隙的流速2m/h4）总沉淀水深应大于1.5m5）水力停留时间介于1.52h如果以上条件均能满足，则可达到良好的分离效果沉淀器（集气罩）斜壁倾角50沉淀区面积为：A=1/4D2=1/43.1482=50.24m2表面水力负荷为：q=Q/A=0.511.0符合设计要求。(3)回流缝设计 取h1=0.3m,h2=0.5m,h3=1.5m 如图2.4所示：b1=h3/tg 式中： b1-下三角集气罩底水平宽度，m; -下三角集气罩斜面的水平夹角； h3-下三角集气罩的垂直高度，m; b1= =1.26m b2=8-21.26=5.48m 下三角集气罩之间的污泥回流逢中混合液的上升流速V1可用下 式计算： V1=Q1/S1 式中： Q1-反应器中废水流量，m3/h； S1-下三角形集气罩回流逢面积，m2；V1=0.9m/hV12m/s,符合设计要求 上下三角形集气罩之间回流逢中流速(V2)可用下式计算： V2=Q1/S2，式中： Q1-反应器中废水流量，m3/h；S2 -上三角形集气罩回流逢之间面积，m2； 取回流逢宽CD=1.2m,上集气罩下底宽CF=6.0m 则 DH=CDsin50=0.92mDE=2DH+CF =20.92+6.0 =7.84m=(CF+DE)CD/2 =26.07m2则 V2= Q1/S2 =0.8m/hV1净水的,故取=0.02g/cms 由斯托克斯工式可得气体上升速度为：Vb = = =0.266cm/s=9.58m/h Va=V2=1.60m/h则： =5.9, =4.56 ,故满足设计要求。（四）出水系统设计 采用锯齿形出水槽，槽宽0.2m,槽高0.2m（五）排泥系统设计产泥量为：97200.90.1250010-3=2100kgMLSS/d每日产泥量2430kgMLSS/d，则每个USAB日产泥量607.5 kgMLSS/d,可用150mm排泥管，每天排泥一次。（六）产气量计算1.每日产气量：97200.900.5250010-3=10000m3/d每个UASB反应器的产气量 2沼气主管 每池集气管通到一根主管，然后再汇入两池沼气主管。采用钢管，单池沼气主管管道坡度为0.5%.单池沼气主管内最大气流量 取D=150，充满度为0.8，则流速为 3 两池沼气最大气流量为取DN=250，充满度为0.6；流速为 2. 水封灌设计水封灌主要是用来控制三相分离气的集气室中气液两相界面高度的，因为当液面太高或波动时，浮渣或浮沫可能会引起出气管的堵塞或使气体部分进入沉降室，同时兼有有排泥和排除冷凝水作用。 水封高度 式中： H0 反应器至贮气罐的压头损失和贮气罐内的压头 为保证安全取贮气罐内压头，集气罩中出气气压最大H1取2m H2O，贮气罐内压强H0为400H2O。水封灌 水封高度取1.5 m，水封灌面积一般为进气管面积的4倍，则 水封灌直径取0.5m。3.沼气柜容积确定由上述计算可知该处理站日产沼气10000，则沼气柜容积应为3h产气量的体积确定，即。设计选用300钢板水槽内导轨湿式储气柜，尺寸为6000H10000。第五节 SBR反应器的设计计算一、设计说明经UASB处理后的废水,COD含量仍然很高,要达到排放标准,必须进一步处理,即采用好氧处理。SBR结构简单，运行控制灵活，本设计采用4个SBR反应池，每个池子的运行周期为6h二、设计参数（一）参数选取(1)污泥负荷率Ns取值为0.13kgBOD5/(kgMLSSd)(2)污泥浓度和SVI污泥浓度采用4000 mgMLSS/L,SVI取100(3)反应周期 SBR周期采用T=6h,反应器一天内周期数n=24/6=4(4)周期内时间分配 反应池数N=4 进水时间：T/N=6/4=1.5h 反应时间：3.0h 静沉时间：1.0h 排水时间：0.5h(5)周期进水量 Q0= =156.25m3/s（二）设计水量水质设计水量为：Q=2500m3/d=104m3/h=0.029m3/s 设计水质见下表2.3：表2.3 SBR反应器进出水水质指水质指标CODBODSS进水水质(mg/l)972560200去除率（%）919580出水水质(mg/l)882840三、设计计算（一）反应池有效容积V1= 式中： n - 反应器一天内周期数 Q0 - 周期进水量,m3/s S0 - 进水BOD含量,mg/l X - 污泥浓度,mgMLSS/L Ns - 污泥负荷
