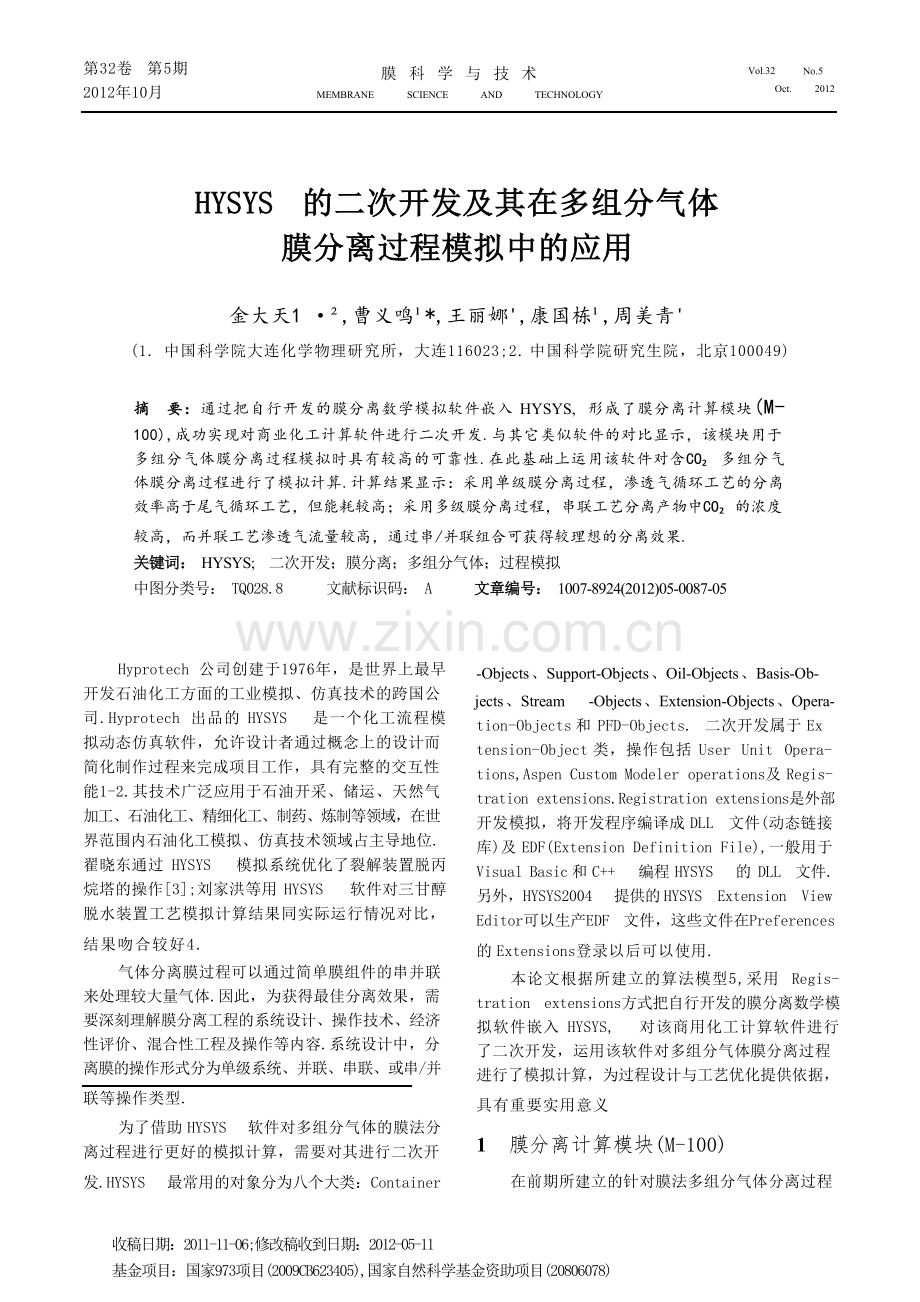

HYSYS 的二次开发及其在多组分气体
膜分离过程模拟中的应用

金大天1 ·²,曹义鸣¹*,王丽娜',康国栋¹,周美青'
(1. 中国科学院大连化学物理研究所，大连116023;2. 中国科学院研究生院，北京100049)

摘 要：通过把自行开发的膜分离数学模拟软件嵌入 HYSYS, 形成了膜分离计算模块(M- 100),成功实现对商业化工计算软件进行二次开发.与其它类似软件的对比显示，该模块用于 多组分气体膜分离过程模拟时具有较高的可靠性.在此基础上运用该软件对含CO₂ 多组分气 体膜分离过程进行了模拟计算.计算结果显示：采用单级膜分离过程，渗透气循环工艺的分离 效率高于尾气循环工艺，但能耗较高；采用多级膜分离过程，串联工艺分离产物中CO₂ 的浓度
较高，而并联工艺渗透气流量较高，通过串/并联组合可获得较理想的分离效果.
关键词： HYSYS; 二次开发；膜分离；多组分气体；过程模拟
中图分类号： TQ028.8 文献标识码： A 文章编号： 1007-8924(2012)05-0087-05

Hyprotech 公司创建于1976年，是世界上最早 开发石油化工方面的工业模拟、仿真技术的跨国公 司.Hyprotech 出品的 HYSYS 是一个化工流程模 拟动态仿真软件，允许设计者通过概念上的设计而 简化制作过程来完成项目工作，具有完整的交互性 能1-2.其技术广泛应用于石油开采、储运、天然气 加工、石油化工、精细化工、制药、炼制等领域，在世 界范围内石油化工模拟、仿真技术领域占主导地位. 翟晓东通过 HYSYS 模拟系统优化了裂解装置脱丙 烷塔的操作[3];刘家洪等用 HYSYS 软件对三甘醇 脱水装置工艺模拟计算结果同实际运行情况对比，
结果吻合较好4.
气体分离膜过程可以通过简单膜组件的串并联 来处理较大量气体.因此，为获得最佳分离效果，需 要深刻理解膜分离工程的系统设计、操作技术、经济 性评价、混合性工程及操作等内容.系统设计中，分 离膜的操作形式分为单级系统、并联、串联、或串/并
联等操作类型.
为了借助 HYSYS 软件对多组分气体的膜法分 离过程进行更好的模拟计算，需要对其进行二次开
发.HYSYS 最常用的对象分为八个大类：Container


-Objects 、Support-Objects 、Oil-Objects 、Basis-Ob-
jects 、Stream -Objects 、Extension-Objects 、Opera- tion-Objects 和 PFD-Objects. 二次开发属于 Ex tension-Object 类，操作包括 User Unit Opera- tions,Aspen Custom Modeler operations及 Regis- tration extensions.Registration extensions是外部 开发模拟，将开发程序编译成 DLL 文件(动态链接 库)及 EDF(Extension Definition File),一般用于 Visual Basic 和 C++ 编程 HYSYS 的 DLL 文件. 另外，HYSYS2004 提供的 HYSYS Extension View Editor可以生产EDF 文件，这些文件在Preferences
的 Extensions登录以后可以使用.
本论文根据所建立的算法模型5,采用 Regis- tration extensions方式把自行开发的膜分离数学模 拟软件嵌入 HYSYS, 对该商用化工计算软件进行 了二次开发，运用该软件对多组分气体膜分离过程 进行了模拟计算，为过程设计与工艺优化提供依据，
具有重要实用意义
1 膜分离计算模块(M-100)
在前期所建立的针对膜法多组分气体分离过程

收稿日期：2011-11-06;修改稿收到日期：2012-05-11
基金项目：国家973项目(2009CB623405),国家自然科学基金资助项目(20806078)
作者简介：金大天(1975-),男，韩国人，硕士生，从事膜分离研究，0411-84379329.*通讯联系人，E-mail:[e-mail]

1994-2013 China Academic Journal Electronic Publishing House.Allrights reserved.

第32卷
· 88 ·
膜 科 学 与 技 术

的算法模型的基础上，采用 Registration extensions 方式把自行开发的膜分离数学模拟软件嵌入 HYSYS, 开发了膜分离计算模块(M—100). 该模块 可直接自行计算，无需外挂附加程序 . 图1 为 HYSYS 膜分离计算模块，以含 CO₂ 多组分气体膜 法分离过程为模拟对象，需要输入的膜组件参数包 括膜面积、渗透系数、原料气流量、浓度、压力等.在
进行上面所描述的登录过程后，通过 workbook 输

M- 100

入分离膜组件单元参数，可以得到如图2所示的分
离膜组件模拟计算结果.
为了验证所开发模块的正确性，以膜法空气富 氧过程为例，将其模拟结果与文献报道的分离膜组 件模拟数值进行了比较 . 表1为 Richard A. Da- vis⁶ ]计算结果和由本工作M-100 模块的计算结果. 可见，M-100 误差比较小，对气体膜分离的模拟过
程具备较好可靠性.

图 1 HYSYS 膜分离计算模块 M-100 示意图
图 2 分离膜组件计算结果
Fig.1 HYSYS membrane module simulation unit M- 100
Fig.2 Caleulation of membrane module unit
表 1 M-100 与 Richard A.Davis比较
Table 1 Comparison of Davis M- 100 and Richard A

M-100
Richard A. Davis
原料
尾气
渗透
原料
尾气
渗透
温度/℃
21
21.11
17.27
21
21.11
17.27
压力/kPa
1034
1034
103,4
1034
1034
103.4
流量/(kg ·mol · h¹)
100
89.35
10.65
100
89.32
10.68
氧摩尔分数
0.21
0.1759
0.4961
0.21
0.1755
0.4985
氮摩尔分数
0.79
0.8241
0.5039
0.79
0.8245
0.5015

2 含 CO₂ 多组分气体膜法分离过程
模拟
2.1 单级循环工程
单级工程是最简单的状态，单级工程利用压缩
机供给原料侧和渗透侧的压力比控制分离效果.为

了提高分离效率，在实际工程中采用循环流程，用调 节压力比和循环率来调节渗透流量与浓度.循环部 分可以是渗透气或者尾气，它们的工程效率有所不 同. 图3是压缩机和循环并用的工程.在 K-100 调 节压力比，在TEE-100 调节循环率. 图3(a) 是渗透
气循环，图3(b) 是尾气循环.

(a)渗透气循环


M- 100
8-100
K- 100
(b)尾气循环

图 3 单级循环膜分离过程
Fig.3 Single-stage membrane with recyele

1994-2013 China Academic Journal Electronic Publishing House.Allrights reserved.

第5期 金大天等： HYSYS 的二次开发及其在多组分气体膜分离过程模拟中的应用 · 89 ·
C O₂摩 尔 浓 度
渗 透 气 流 量 / k g · m o l · h "
压缩机电耗/LkWh/ (CO₂kg:mol)]

如图4及图5所示，增加循环率，渗透气循环方 式下渗透气中 CO₂ 的浓度增加，而尾气循环方式下 渗透气中CO₂ 的浓度减少.增加循环率，渗透气循环 方式和尾气循环方式的渗透气流量都减少，其中渗
透气循环方式的减少幅度较大.

TEE-100循环率/%
图 4 渗透气中CO₂ 摩尔浓度分率与循环率关系
Fig.4 CO₂ molar fraction of permeate
with recycle percent

.TEE-100循环率/%
图 5 渗透气流量与循环率关系
Fig.5 Permeate flow rate with recycle percent
用 HYSYS 自带的模块计算了压缩机的功率所 需能耗，如图6所示，增加循环率会使得能耗增大， 因而所需费用增加，特别是渗透气循环方式中循环 比大于60%时增加幅度变大. 因此，渗透气循环方
式能耗大，但是可以得到高的 CO₂ 浓度值.

TEE-100循环率/%
图 6 压缩机电耗与循环率关系
Fig.6 Compressor power with recyele pereent

2.2 串/并联多级循环工程
多级工程可分并联工程、串联工程、并/串联循 环工程等.为了得到较高回收气体的浓度， 一般采用 串联方式；为了得到较大流量， 一般采用并联方式. 在实际工程中根据不同情况往往利用串联、并联和
循环工程的特性对工程进行设计，以提高分离效率.
采用HYSYS 的 M-100 分离膜组件计算程序 计算了图7所示的条件下并联和串联两种方式的渗 透气流量以及各组分浓度. 由表2数据可知，并联方 式的渗透气流量是296.44 N ·m³/h, 比串联方式的 260.02 N ·m³/h大；而串联方式渗透气的CO₂ 浓度为
92.1%,比并联方式渗透气的CO₂ 浓度(91.3%)高.

(a)串联方式

(b)并联方式

图 7 串联与并联工程
Fig.7 Parallel process and series process
表 2 并联与串联膜分离工程模拟结果比较
Table 2 Comparison of parallel membrane
process and membrane process

原料
并联
串联
流量/(N · m³ · h- ¹)
947.36
296.44
260.02
氮
0.135
0.016
0.015
渗透侧
摩尔分数
甲烷
CO2
乙烷
0.465
0.068
0.062
0.389
0.913
0.921
0.007
0.002
0.001
丙烷
0.004
0.001
0.001
在实际工程中，为了有效控制流量和浓度，不采 用单纯的串、并联方式，而采用串/并联循环工程.为 了得到较高浓度的CO₂ 气体，循环部是渗透气，以串 联方式为主，并联方式为辅，图8是串/并联循环工
程的示意图，模拟计算时，只采用了循环的百分比作

1994-2013 China Academic Journal Electronic Publishing House.Allrights reserved.

· 90 ·
第32卷
膜 科 学 与 技术
CO₂摩尔浓度
渗透气流量/"g.mo l ·h-
压缩机功率/kWh/(co,kgmol)

图 8 串/并联循环工程
Fig.8 Parallel/series multi-stage with recyele

为工程变量，循环处是 TEE-100 和 TEE-101.
串并联循环工程中，为了与实际工程接近，增加 了排除废气中其他气体的工程.经废气中水蒸气、 SOx,、NOx 等的排除工程后，通过第3阶段的单纯 串联分离膜组件，其残留部分再送到前段供给部再 循环，在TEE-100 处其循环率控制在20%～80% 渗透的气体通过压缩工程后，经过下阶段的1级串 联方式，对从渗透部出来的气体，在 TEE-101 处 达 到 0 % ～ 8 0 % 的 再 循 环 率 . 如 图 9 ～ 1 1 所示，随 TEE-101 处的流速循环率增加，渗透气中 CO₂ 浓度 也增加，而渗透气流量减少.当 TEE-101 循环率为 80%,而TEE-100 循环率为40%与20%情况下，渗 透气中CO₂ 浓度有所减小.另外，循环率越大，能耗
越大.

TEE-101循环率/%
图 9 串/并联循环工程的CO₂ 摩浓度与循环率关系
Fig.9 CO2 molar fraction of parallel/series
multi-stage with recyele
3 结论
将自行开发的膜分离数学模拟软件嵌入到 HYSYS, 对该商用化工计算软件进行了二次开发， 运用该软件对多组分气体膜分离过程进行了模拟计 算，与其它设计模块计算结果的对比验证了该模块
的可靠性，并得到以下结论：
1)单级循环方式，渗透气循环方式可以得到较


TEE-101循环率/%
图10 串/并联循环工程的渗透气流量与循环率关系
Fig.10 Permeate flow rate of parallel/series
multi-stage with recycle

循环率/%
图11 串/并联循环工程的压缩机功率与循环率关系
Fig.11 Compressor power of parallel/series
multi-stage with recycle
高的CO₂ 浓度，但是也会增大能耗，特别是当循环比 大于60%的情况下；
2)并联方式的渗透气流量比串联方式大，但串
联方式渗透气中CO₂ 浓度较并联方式高；
3)采用并/串联循环方式，增加 TEE-101 处 的 循环率，CO₂ 浓度增加；但在 TEE-100 处 2 0 % 和 40%循环率以及TEE-10180% 循环率情况下，可以 看到渗透气中 CO₂ 浓度减小的现象.另外循环率越
大，能耗越大.
综上所述 ， 该膜分离模块的设计及其与

1994-2013 China Academic Journal Electronic Publishing House.Allrights reserved.

第5期 金大天等：HYSYS 的二次开发及其在多组分气体膜分离过程模拟中的应用 · 91 ·

HYSYS 结合的二次开发，为多组分气体膜法分离 过程设计与工艺优化提供了可靠途径与重要依据， 具有实用意义.

参 考 文 献
[1]郭智广.石油化工动态模拟软件[J].石油化工设计， 1997,14(3):29—33.
[2] HYSYS 2004 Simulation Basic,Aspen Technology Ine. [3]翟晓东.通过 HYSYS 模拟系统优化裂解装置脱丙烷塔

操作[J].炼油与化工，2005,16(3):26-30.
[4]刘家洪，周 平.浅析 HYSYS 软件在三甘醇脱水工艺
设计中的应用[J]. 2000,18(1):18-21.
[5]金大天.多组分气体分离膜过程的数学模拟和化工计算 软件二次开发[D]. 大连：中国科学院大连化学物理研 究所，2008.
[6] Davis R A. Simple gas permeation and pervaporation membrane unit operation models for process simulators [J]. Chem Eng Technol,2002,25(7):717-722.

Secondary development of HYSYS and its application
in the simulation of multi-component gas separation by membrane

KIM Daechun¹ .2,CAOYiming¹,WANG Lina¹,
KANGGuodong¹,ZHOUMeiqing 1
(1.Dalian Institute of Chemical Physics, Chinese Academy of Sciences,Dalian 116023,China;
2.Graduate University of Chinese Academy of Sciences,Beijing 100049,China)

Abstract: HYSYS simulation system is one of the most popular chemical engineering simulation software. It has many merits such as easy to operate, strong function,precise simulation. Self-designed membrane module software was embedded into HYSYS to form a simulation module(M- 100),and the secondary development for this commercial chemical software was successfully carried out. Compared with other simulation results,it exhibited good reliability. The software was applied to simulate the CO₂-containing multi-component gas separation process by membrane. The results showed that in a single-stage membrane process the separation efficiency of permeate recycle was higher than retentate recycle but with a higher energy cost. For a multi-stage membrane process,the parallel mode could bring a higher permeation gas flow rate while series mode can get a higher CO₂ concentration in the permeate side. Optimal separation
performance could be obtained by a parallel/series combined process.
Key words: HYSYS;secondary development;multi-component gas;membrane separation; process simulation
