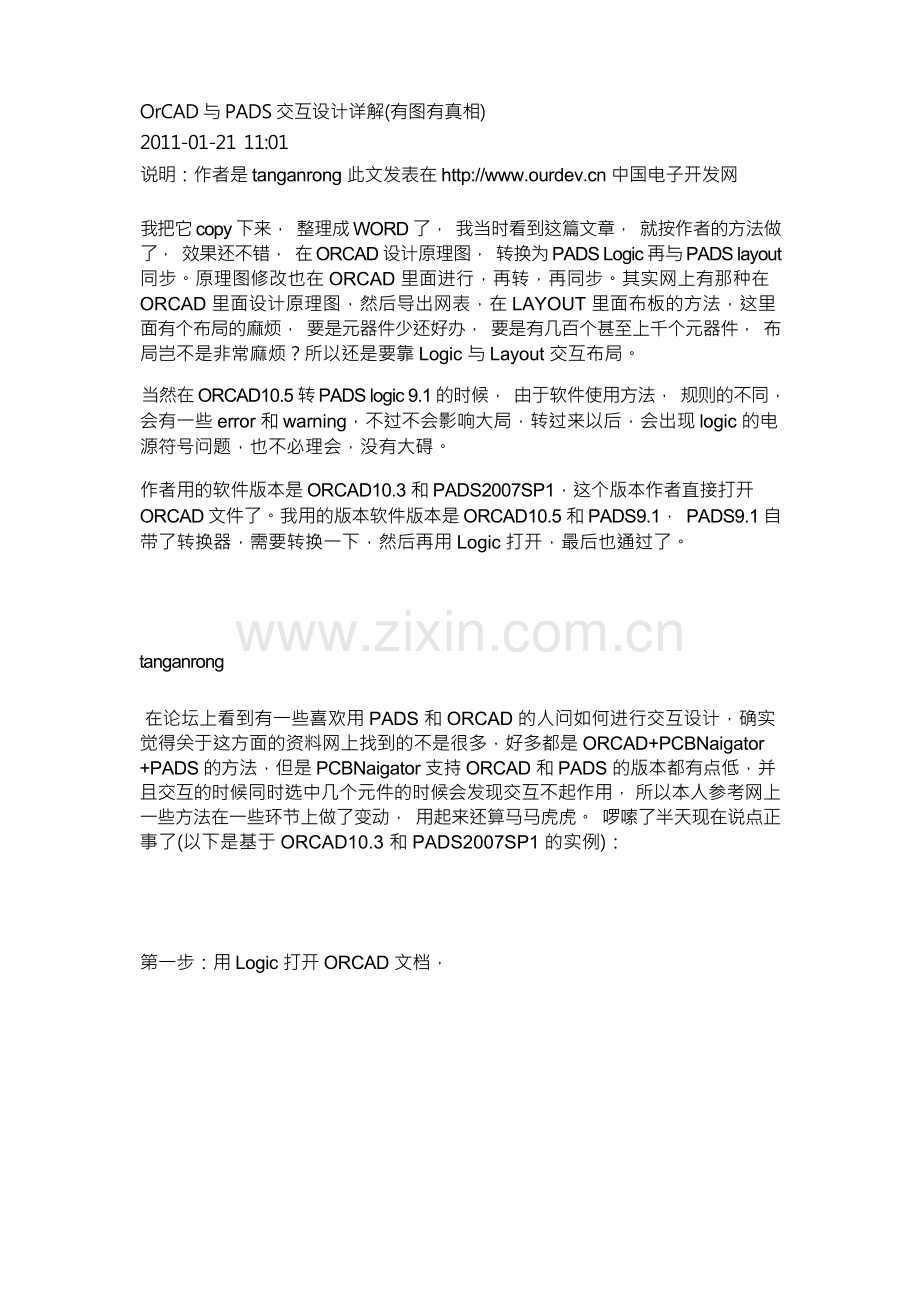

OrCAD 与 PADS 交互设计详解(有图有真相)
2011-01-21 11:01
说明：作者是 tanganrong 此文发表在 中国电子开发网

我把它 copy 下来， 整理成 WORD 了， 我当时看到这篇文章， 就按作者的方法做 了， 效果还不错， 在 ORCAD 设计原理图， 转换为 PADS Logic 再与 PADS layout 同步。原理图修改也在 ORCAD 里面进行，再转，再同步。其实网上有那种在 ORCAD 里面设计原理图，然后导出网表，在 LAYOUT 里面布板的方法，这里 面有个布局的麻烦， 要是元器件少还好办， 要是有几百个甚至上千个元器件， 布 局岂不是非常麻烦？所以还是要靠 Logic 与 Layout 交互布局。
当然在 ORCAD10.5 转 PADS logic 9.1 的时候， 由于软件使用方法， 规则的不同， 会有一些 error 和 warning，不过不会影响大局，转过来以后，会出现 logic 的电 源符号问题，也不必理会，没有大碍。
作者用的软件版本是 ORCAD10.3 和 PADS2007SP1，这个版本作者直接打开 ORCAD 文件了。我用的版本软件版本是 ORCAD10.5 和 PADS9.1， PADS9.1 自 带了转换器，需要转换一下，然后再用 Logic 打开，最后也通过了。

tanganrong

在论坛上看到有一些喜欢用 PADS 和 ORCAD 的人问如何进行交互设计，确实 觉得关于这方面的资料网上找到的不是很多，好多都是 ORCAD+PCBNaigator +PADS 的方法，但是 PCBNaigator 支持 ORCAD 和 PADS 的版本都有点低，并 且交互的时候同时选中几个元件的时候会发现交互不起作用， 所以本人参考网上 一些方法在一些环节上做了变动， 用起来还算马马虎虎。 啰嗦了半天现在说点正 事了(以下是基于 ORCAD10.3 和 PADS2007SP1 的实例)：

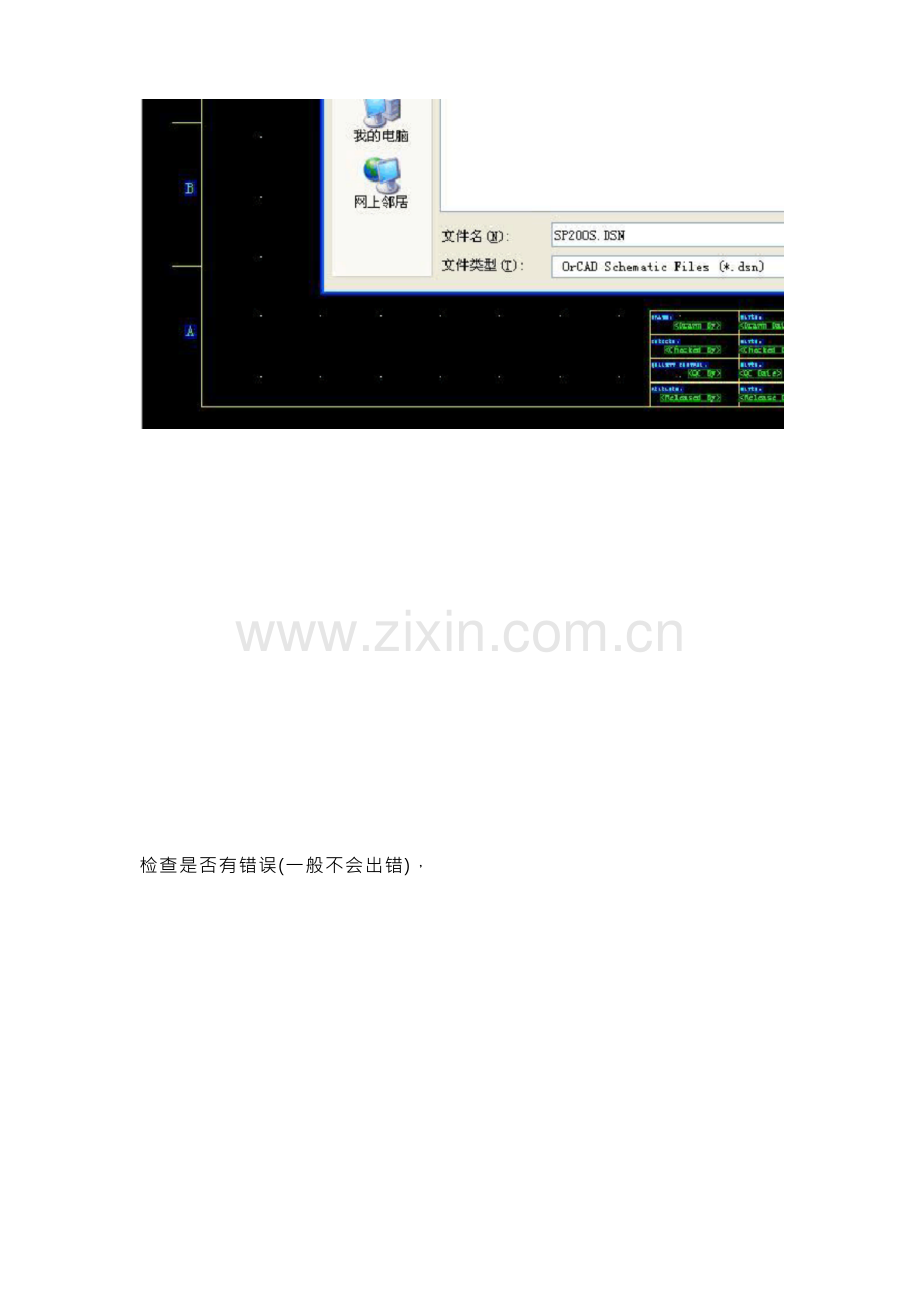

第一步：用 Logic 打开 ORCAD 文档，

检查是否有错误(一般不会出错)，

第二步：打开文档后右键弹出菜单选 SELECT PARTS，

接着 CTRL+A 选中所有元件，

第三步： 在任意选中元件上右键-SAVE TO LIBRARY 命令 (让所有 PARTS 变为 decal，只有这样才能把封装同步到 PCB)

在弹出的对话框里选 SELECT NOT IN LIB (那些已经存在的 decal 可以忽略)

第四步：同步 PCB (很简单，没必要多说)

以下就是效果了

如果有朋友有更好的方法，希望拿出来交流一下。

【20 楼】 eyecan 回帖

这种转换会丢失一些信息。例如 orcad 和logic 的命名规则有很大不同，转换会 丢失一部分 net。

不要用这种方式来反标线路图。 这只能是 layout 的时候用来方便摆件和拉线用 的。改动线路还是需要回到 orcad。

-------------------------------------------------------------------------------------------------------

没有发现丢 NET 的情况，如果有可以贴图上来交流一下， orCAD 的 BUS 有带
page number 的会丢弃 BUS 名称，
但不影响原有网络名和连接。

因为我这个方法是方便大家在 SCH 和 PCB 交互的，所以建议大家使用时修改 SCH 在 orCAD 进行，再用logic 打开
同步一次就行了，如果已经布局，则重新同步时就要注意选择 ECO 同步选项， 否则会改变你已布局元件的位置。

好像不能附上附件哦，全文留此
