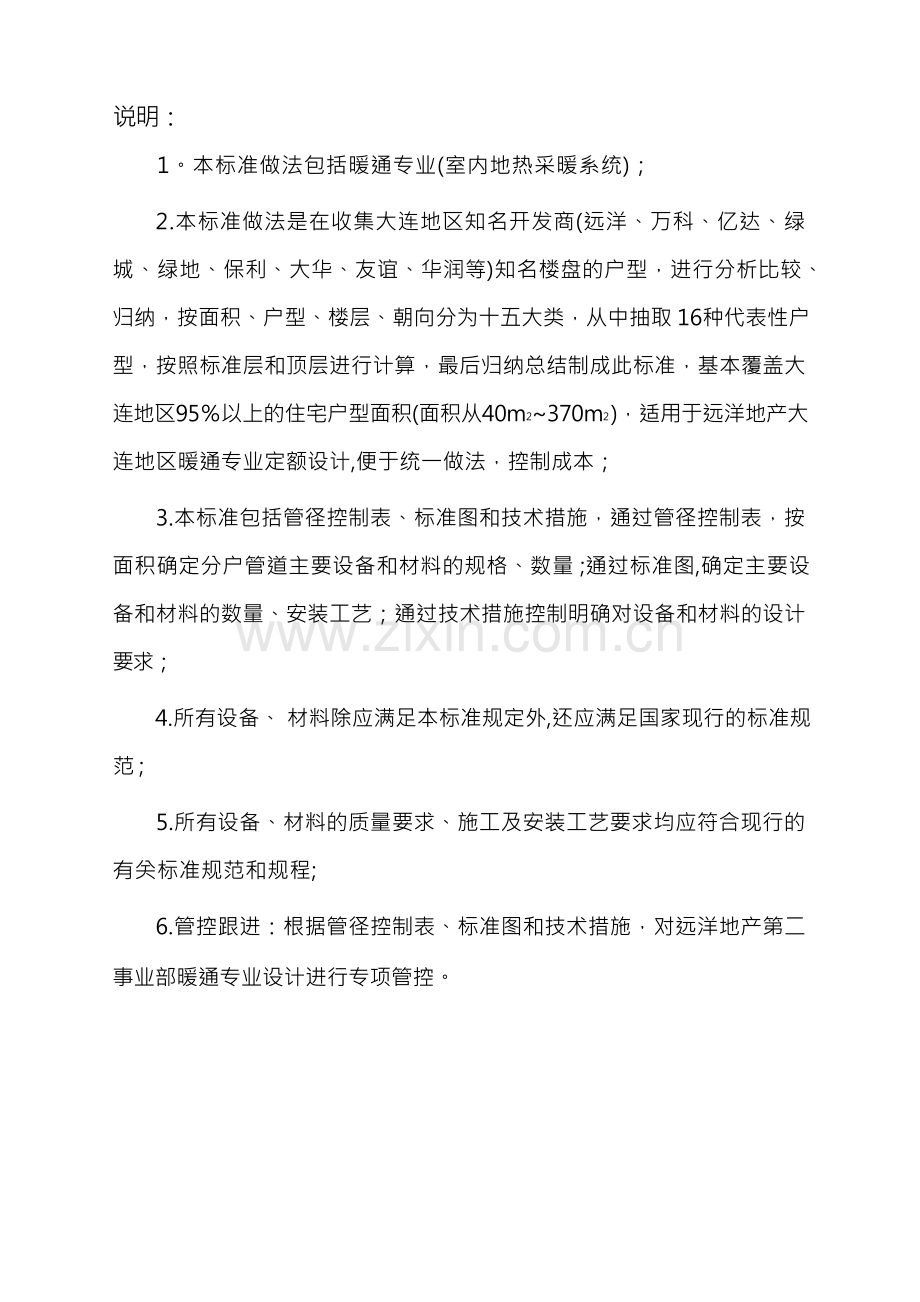

说明：
1。本标准做法包括暖通专业(室内地热采暖系统)；
2.本标准做法是在收集大连地区知名开发商(远洋、万科、亿达、绿 城、绿地、保利、大华、友谊、华润等)知名楼盘的户型，进行分析比较、 归纳，按面积、户型、楼层、朝向分为十五大类，从中抽取 16种代表性户 型，按照标准层和顶层进行计算，最后归纳总结制成此标准，基本覆盖大 连地区95％以上的住宅户型面积(面积从40m2~370m2 )，适用于远洋地产大 连地区暖通专业定额设计,便于统一做法，控制成本；
3.本标准包括管径控制表、标准图和技术措施，通过管径控制表，按 面积确定分户管道主要设备和材料的规格、数量 ;通过标准图,确定主要设 备和材料的数量、安装工艺；通过技术措施控制明确对设备和材料的设计 要求；
4.所有设备、 材料除应满足本标准规定外,还应满足国家现行的标准规 范 ;
5.所有设备、材料的质量要求、施工及安装工艺要求均应符合现行的 有关标准规范和规程;
6.管控跟进：根据管径控制表、标准图和技术措施，对远洋地产第二 事业部暖通专业设计进行专项管控。

目录
1。暖通(室内地热采暖系统)

1.1 选型控制表
1.1.1管径控制表 (YY—NT-01001001000)..。 ..。 。。。 ..。 。 ..

001
1.2 标准图
1。2。1分户装置大样图(YY—NT-01002001000).。. .。。 。.。 .。。。。
002
1.2。2分集水器大样图(YY—NT—01002002000) ... 。。。。。. 。。。。.
003
1。3 技术措施(YY—NT—01003001000)。。. 。.. 。.. ... ... 。。. ...。

004
1.4 附件(计算过程) .。. .。。 .。. 。。。。。. ..。 .。。 .。。 .。。 ..。.006

1.1 管径控制表
1。 1。 1 管径控制表
标准层：
相应管径所负担的最大建筑面积 m2

管径 DN15 (D20) DN20 (D25) DN25 (D32) DN32(D40)

标准层 ≤50 51~90 91~180 181~370

顶层：
相应管径所负担的最大建筑面积 m2

DN25(D32)

81~160
DN20 (D25)

41~80
DN32(D40)

161~320
DN15(D20)

≤40
管径

顶层

使用说明： 1。根据国家规范，结合远洋地产实际情况，制定此表 ; 2.远洋地产户内部分管径选型参考此表进行定额设计；

1.2 标准图
1。 2.1 分户装置大样图

1.2.2 分集水器大样图

注：设计时是否预留温控装置的预埋管及电源还是温控装置一次性安装到
位,根据项目当地供热企业的要求确定。

1。 3 技术措施

1 阀门、管道的技术要求
1.1水暖井内的采暖分户系统所用阀门均为铜制阀门， 其工作压力均为 1.6MPa。
1。 2户内分集水器为铜质，采用外购成品，两者集于一箱。且须满足 国家标准《铜分集水器》 CJ/T 251-2007的要求。
1。 3铜质金属连接件与管材之间的连接结构形式宜采用卡套式、卡压 式或滑紧卡套冷扩式夹紧结构.
1.4PP-R管采用热熔连接，连接程序详见《冷热水用聚丙烯管道系统》 GB/T18742-2002中之规定，且配件应严格选用厂家配套产品。
1.5户内地板辐射加热管道部分采用S： 4级PE-RT管(使用条件等级4， 工作压力0。 8MPa)，管道外径D20.满足《冷热水用耐热聚乙烯(PE—RT) 管道系统》 GB/28799中之规定。
2 其它技术要求
2。 1绝热层：楼层之间楼板上采用 20mm厚的聚苯乙烯板(覆铝箔)，与 土壤或不供暖地下室相邻的楼板上采用30mm厚的聚苯乙烯.要求： 导热系数 小于等于0.041W/M.K,密度大于20kg/m3,压强(10％形变下的压缩应力)大于 100KPa。
2。 2保护层：强度不小于C15,水泥砂浆比不小于1： 3的豆石混凝土， 豆石粒径不应大于12mm，厚度不小于50mm。
2.3加热管道： PE—RT弯曲半径不应小于8倍管外径，填充层内的管道 不应有接头。 加热管的固定间距:直管段不应大于700mm,弯曲管段不应大于 350mm.
2.4伸缩缝：在填充层与墙(含过门处 )、柱等垂直构件的交接处应预

留宽度大于10mm的不间断伸缩缝；当面积超过30m2或边长超过6m时设置伸 缩缝，做法为每间隔5m设置宽度不小于8mm的伸缩缝。
2.5设于地面层内的耐热塑料管道( PE-RT)施工完毕后应作出明显标 志，后续装修等工程不得破坏面层内埋管。
3 设计注意事项
3。 1户内部分钢管、 PP-R管、 PE-RT管的总和不宜超过100米，其中PE —RT管长一般控制在70~90米。
3.2户内管径为DN32 (D40)时 ,根据项目的实际情况设置1~2个分集水 器。
3.3纯南向的户型,管井内分户装置可设置一个截止阀代替一个球阀。
3.4一对共用立管在每层连接的户数不宜超过 3户。如遇特殊户型需征 得项目主管工程师同意。
3.5分水器位置原则要求设置在厨房操作台下， 如遇特殊户型需和项目 主管工程师协商，征得项目主管工程师同意，原则上不宜设在卫生间。

1。 4 附件(计算过程)：

一、设计依据
1、 《采暖通风和空气调节设计规范》 GB50019-2003；
2、 《民用建筑供暖通风与空气调节设计规范》 GB50736—2012；
3、 《住宅建筑规范》 BG50368-2005;
4、 《住宅设计规范》 GB50096-2011；
5、 《严寒和寒冷地区居住建筑节能设计标准》 JGJ26—2010；
6、 《居住建筑节能设计标准》 J10922—2011；
7、 《公共建筑节能(65％)设计标准》 J11895-2011;
8、 《辐射供暖供冷技术规程》 JGJ142—2012；
9、 《供热计量技术规程》 JGJ173-2009；
10、 《居住建筑供暖热计量系统技术规程》 J11397—2009；
11、 《大连市新建居住建筑设计安装供热计量装置管理规定》 (大连市城乡建设委员会发[2011]352号文件)
12、 《居住建筑供暖热计量系统设计安装》 DBJT05—218 辽2009T907。
13、 《建筑节能工程施工质量验收规范》 GB50411-2007;
14、 《通风与空调工程施工质量验收规范》 GB50243—2002；
15、 《建筑给水排水及采暖工程施工质量验收规范》 GB50242-2002;
16、 《实用供热空调设计手册》 (上、下册) (第二版)。

二、设计计算
2.1 室内外设计参数(大连市)

1.气象台站位置(编号： 54662)：
纬度(度分): 38.54; 经度(度分)： 121.38； 海拔(米) : 91.5.

2. 设计用室外气象参数：
冬季采暖室外计算(干球)温度为 冬季通风室外计算(干球)温度为 ： 冬季室外平均风速 ： 5。 2m/s 冬季室外最大冻土深度： 900mm 冬季主导风向 频率 : N NE 24%
3.采暖室内设计计算温度:
房间名称

tn
居室，客厅，餐
厅
18℃

： tw = -9.8℃
tw = -3。 9℃

卫生间

18℃
注:卫生间平时设计温度为 18℃，洗浴时借助暖浴快等加热，温度为 23—25℃。
浴室

23℃
厨房

14℃

2 。2 各部分维护结构综合热工参数
维护结构名称
外墙
屋面
维护结构名称
外窗
外门
W/m2 ·k 0.65 0.40
W/m2 ·k 2。 80 1。 50

与非采暖房间隔墙 0。 68
注：在消防要求的前提下,常用的外墙保温分为两种，改性酚醛泡沫复合保温板和岩棉保温板，一 般采用改性酚醛泡沫复合保温板,为了节省造价的目的一般采用的厚度为 60mm,经过权衡计算， 外墙 的传热系数为 0。 65 W/m2·k
