解析供暖系统工作压力.docx

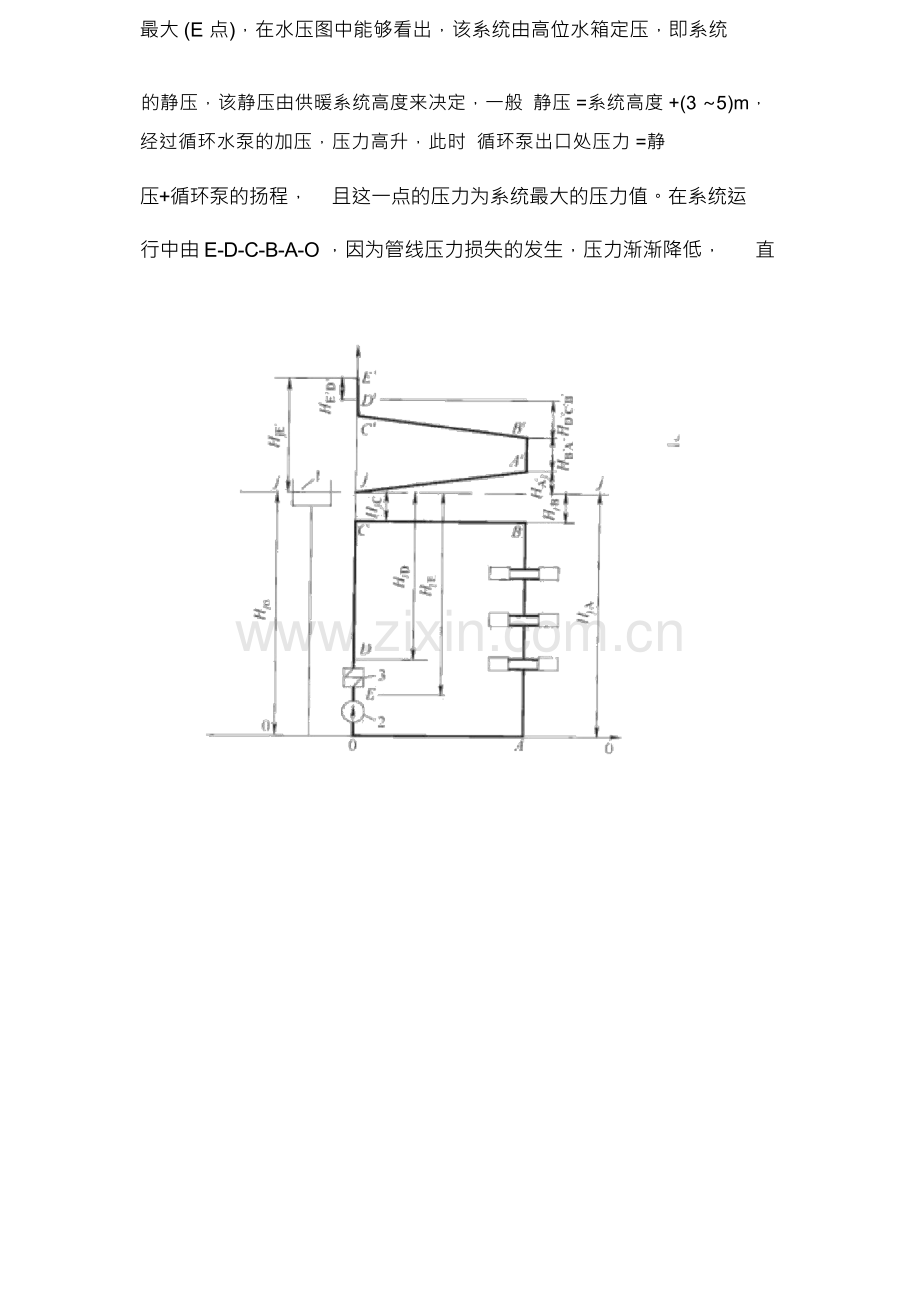

工作压力的计算过程：1、何为系统工作压力依照采暖通风与空气调理术语标准中的工作压力 working pressure ； operating pressure系统正常运转时所应保持的压力。往常在供暖系统 正常运转时 系统各处的压力其实不同样，为了知足系统正常运转，确立系统工作压力时，一般只要确立系统工作时，压力最大处的压力即可。 如上图所示， 该供暖系统中循环泵出口处压力最大 (E 点)，在水压图中能够看出，该系统由高位水箱定压，即系统的静压，该静压由供暖系统高度来决定，一般 静压 =系统高度 +(3 5)m，经过循环水泵的加压，压力高升，此时 循环泵出口处压力 =静压+循环泵的扬程， 且这一点的压力为系统最大的压力值。在系统运行中由 E-D-C-B-A-O ，因为管线压力损失的发生，压力渐渐降低， 直至循环泵的吸进口处 (O 点)。所以要确立系统运转时工作压力， 需要的 条件包含有系统定压值(静压) 、循环水泵的扬程、管网水压图等。举 例说明以下：如上图所示：这个供暖系统由三个建筑( 1#、 2#、 3# )、换热器、 循环泵及管网构成， 单体供暖系统设计时， 要确立每个单体内部系统工 作压力，即分别确立的是 1# 楼的 A 处、 2# 楼的 C 处， 3# 楼的 E 处。第 一步，依照各建筑高度确立系统静压：设 1# 楼最高，其高度 20m系统静压 =1# 楼高度 +(3 5)m=20+5=25m 第二部，查 循环泵扬程 ，设水泵杨程为 21m。第三部，查管网水压图， 设此中 P-A 管网损失 4m， A-C、 C-E、 F-D、D-B 及 B-J 管网损失均 3m， 1、 2、 3 楼内系统管网损失 2m。第四部，剖析 A 处工作压力，工作压力 =系统静压 +系统静压 -P-A 管 网损失 =25+21-4=42m 。剖析 C 处工作压力，工作压力 =系统静压 +系统静压 -P-A 管 网损失 -A-C 管网损失 =25+21-4-3=39m 。剖析 E 处工作压力，工作压力 =系统静压 +系统静压 -P-A 管 网损失 -A-C 管网损失 - C-E 管网损失 =25+21-4-3-3=36m 。2、工作压力怎样计算？本次设计的住所楼供暖系统工作压力是多少在做单体设计时，常常不具备这些条件，所以，这时确立的工作 压力只好估量大体数值，其实不十分正确，以本次设计为例，前提条件 为：小区地势高差很小， 忽视不计，小区全部楼高同样， 均为，所以此时能够确立的是这样小区供热系统静压=67.8+(3 ，外网损失和循环水泵扬程不确立，所以利用估量公式：工作压力 =静压+20-30m (水泵的扬程 -部分管网损失)工作压力 = ()0.8Mpa所以该建筑供暖系统需要分区！分区步骤：1、本次设计住所楼共 23 层，依照民用建筑供暖通风与空气调理设计规范【GB50736-2012 】中 热水地面辐射供暖系统的工作压力不宜大于 0.8MPa 的规定，利用工作压力估量公式反的计算出系统 的最大高度是多少，即系统负担最多层数是多少：Mpa=45m查图能够看出十六层地面标高 ，所以低区系统能够是 1- 15 层，高区为 16-23 层。2、再依据全公民用建筑工程设计技术举措 (暖通空调 动力) 条的 4. 每组共用立管连结的用户数不该过多，一般不宜超出40 户。本建筑中两个单元为一梯四户，一个单元为一梯三户，所以若低区 1- 15 层，则一梯四户单元低区系统立管连结户数大于 40 户，此时高区共 8 层，不超 40 户，所以将高区系统增添两层，即 14-23层，而低区为 1- 13 层。3、又依照居住建筑节能设计标准 【DBJ04-242-2012 】公共建筑的采暖与居住建筑分开设置的要求，所以低区系统中，一 层商业部分为一个低区系统， 2- 13 层为另一个低区系统，可是此中两 个单元立管户数仍旧大于 40 户，所以将 23 层独立建立管进行供暖。所以 本次供暖热水系统分区形式商店部分(一层) 不在管井里设置立管，由地下一层管道层直接供应一层各分集水器 低区1) 23 层一梯四户 2) 413 层住所部分 3) 1423 层 高区一梯三户 1) 213 层 低区住所部分 2) 1423 层 高区接下来计算 1- 13 层低区工作压力：依据估量式工作压力 = 静压 +20-30m工作压力 =十四层地面标高 38.8+5+ (20-30 ) =63.8-73.8m 小于 0.8MPA 高区 14-23 层低区工作压力：屋面高度 67.8+5+ (20-30 ) =92.8- 102.8m, 仍是超了 0.8MPA 吗？再 想一下，高区系统 14-23 层中，那一层加热管压力最大？假如高区热力 进口压力 92.8- 102.8m ，那 14 层加热管压力是多少呢？ 14 层加热管压 力 = (92.8- 102.8 ) -38.8 (14 层地面标高) =54-64m 。其余层压力均小于 14 层加热管压力，所以在高区系统中 14 层加热管压力最大为 54-64m ，小于。辐射供暖供冷技术规程 【JGJ142-2012 】中的 辐射供暖系统工作压力要求。 系统工作压力的高低， 直接影响到塑料加热管的 管壁厚度、使用寿命、耐热性能、价钱等一系列要素，所以不宜定得 太高。所以“5 4 5 热水地面辐射供暖系统的工作压力不宜大于 0 8MPa，毛细管网辐射系统的工作压力不该大于 0. 6MPa 。当超出上述压力时， 应采纳相应的举措。” 这句话应当指的是加热管工作压力不宜大于 0.8 MPa 。
