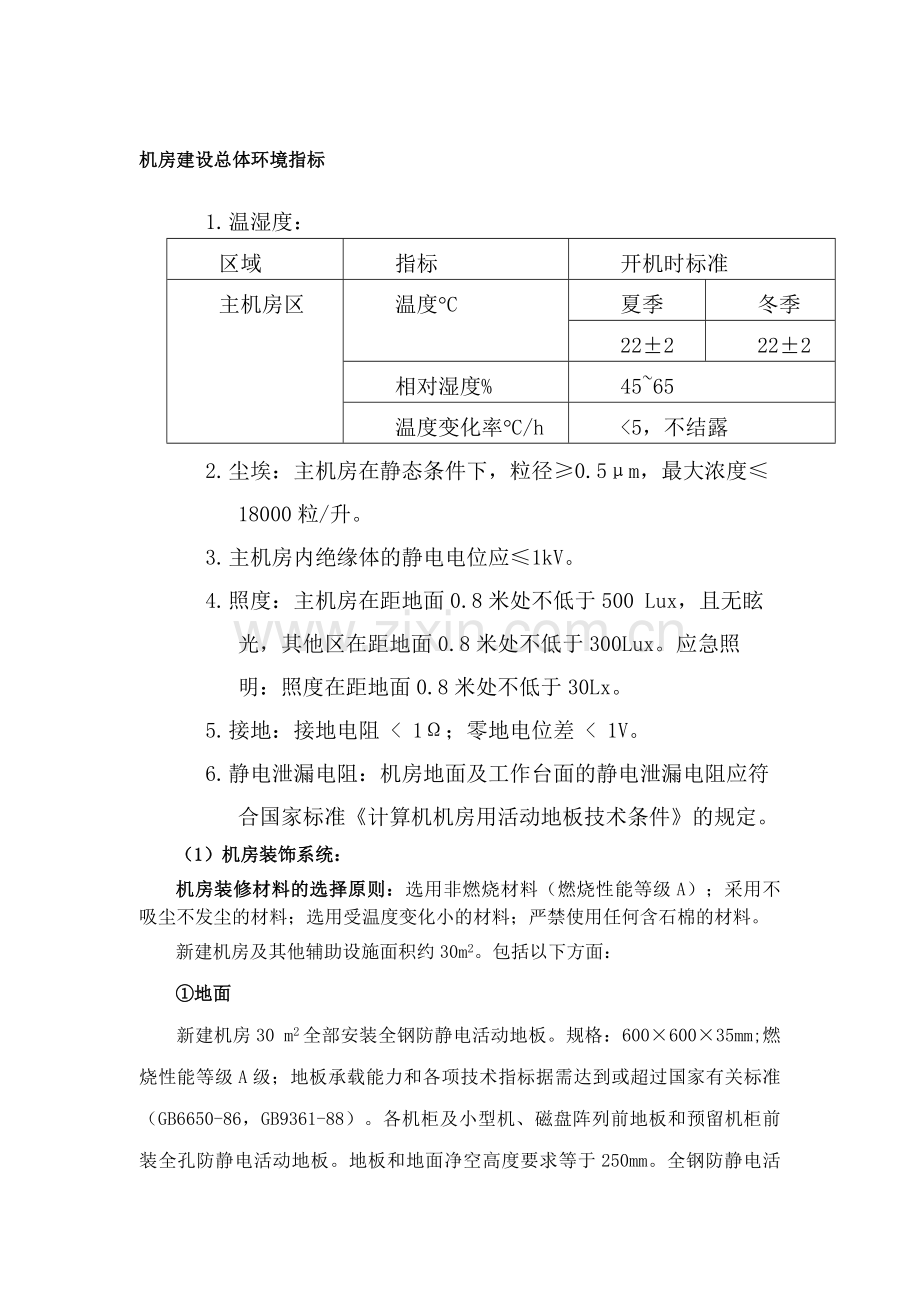

机房建设总体环境指标
1. 温湿度：
区域
指标
开机时标准
主机房区

温度°C
夏季
冬季
22±2
22±2
相对湿度%
45~65
温度变化率°C/h
<5，不结露
2. 尘埃：主机房在静态条件下，粒径≥0.5μm，最大浓度≤18000粒/升。
3. 主机房内绝缘体的静电电位应≤1kV。
4. 照度：主机房在距地面0.8米处不低于500 Lux，且无眩光，其他区在距地面0.8米处不低于300Lux。应急照明：照度在距地面0.8米处不低于30Lx。
5. 接地：接地电阻 < 1Ω；零地电位差 < 1V。
6. 静电泄漏电阻：机房地面及工作台面的静电泄漏电阻应符合国家标准《计算机机房用活动地板技术条件》的规定。
（1）机房装饰系统：
机房装修材料的选择原则：选用非燃烧材料（燃烧性能等级A）；采用不吸尘不发尘的材料；选用受温度变化小的材料；严禁使用任何含石棉的材料。
新建机房及其他辅助设施面积约30m2。包括以下方面：
①地面
新建机房30 m2全部安装全钢防静电活动地板。规格：600×600×35mm;燃烧性能等级A级；地板承载能力和各项技术指标据需达到或超过国家有关标准（GB6650-86，GB9361-88）。各机柜及小型机、磁盘阵列前地板和预留机柜前装全孔防静电活动地板。地板和地面净空高度要求等于250mm。全钢防静电活动地板品牌范围限于：沈飞、华集、顺腾、汇丽；
主机房入口处设置设备运输坡道；
空调安装位置设置防水以及排水设施；
根据四川地质情况和金融系统要求，对重心较高的柜体和设备采取角钢支架进行防震加固，设置钢质设备安装支架，
机房内设承重加固区域，小型机、磁盘阵列三个服务器机柜、UPS机头、精密空调放置区域采用工字钢对其承重加固，承重架的制作按承载设备规格制作。
②墙（柱）面。
新建机房部分：30 m2室内墙（柱）表面采用2.44×1.22×0.4燃烧性能A级的银灰色铝塑板饰面（如果铝塑板饰面不能达到A级，则使用夹层材料燃烧性能A级的灰色彩钢板）。基层采用铝方管基层，并附H＝100mm高度，1mm厚的不锈钢踢脚线, 拉丝不锈钢。机房各方位的墙（四面）、顶部均做防水处理，机房内部做防尘处理；
③屋顶。新建机房、新建的操作间及控制室均采用600×600×0.7mm特丽达铝合金微孔方板吊顶，并做防尘处理；
④门。新建机房：钢质防火防盗门（独立门禁系统，能查阅进出记录），1000×2500（单门）。
⑤场地。
整体机房场地需进行以下特殊处理：防尘、防鼠、防水、防火、防腐。
防尘处理：机房内吊顶上顶、梁、柱、墙面均作防尘处理；
防火处理：所有木作隐蔽部分均作防火处理；
防腐处理：所有紧贴墙面的木作隐蔽部分做防腐处理；
防鼠措施：机房的外围隔墙必须封到顶，线井的进出口用钢板盖封。

⑦新排风要求
Ø 新风系统——主机房内设置一套柜式新风机，风量1000m3/h，采用室内送风方式，为整体机房(含所有功能区域，下同)送风。
Ø 排风系统; 机房内设置一套柜式排烟风机，风量1200m3/h，采用地板下排风方式，为整体机房排风。
Ø 排气设计与新风设计的电力供应为互锁，即排气开启时，新风机必须关闭。
Ø 进出口设防火阀，风口采用喷塑铝合金风口。
Ø 与消防系统联动。
⑧电器及其他：
新建机房设立电源墙插12个，新建操作间及远程控制间中设立电源地插12个，电源墙插12个，千兆网络口16个（8个地插，8个墙插），电话插座6个，所有接口、插座位置待定，需与IT人员到现场确认后施工。
（2）机房供配电系统工程
①供配电系统设计指标：
频率：50HZ
电压：380V/220V
相数：三相五线制/单相三线制
供电等级：一类供电，建立不停电供电系统，允许供电电源变动的范围为A级。
②供配电系统设计要求
本项目供配电系统由两个相对独立的系统构成：
第一部分——辅助设备配电系统。主要为机房内的空调、新风、辅助插座、工作照明等辅助设备提供电源，由市电直接供电；
第二部分——计算机及网络设备配电系统。主要为整体机房内的计算机设备、网络设备提供稳定可靠的不间断电源，由UPS电源供电。
Ø 配电柜：
使用机房专用配电柜，配电柜所有元器件选用ABB、施耐德、西门子等主流品牌低压装置电器。主机房配置两台配电柜：市电配电柜（普通照明、精密空调、市电插座等一般设备用电）、UPS配电柜。 配电柜配置均能满足整体机房内设备的负荷需求及今后的发展，
配电柜内的断路器开关采用道轨式安装法，因此分配负载数量多，增容相当方便。且可以设置上走线或者下走线方式,方便线缆联接,同时减少机房管理人员接触电缆危险.
可提供多种附件紧急停电掣各开关辅助触头（报警、故障、分合指示等），主开关操作方式任选（直接手柄操作，旋转手柄操作，马达机构操作）。可在恶劣的环境中正常运行：较宽的温度操作范围，能于80℃的环境温度下长期运行抗紫外线辐射，外表不易老化柜内所有塑料构件均为阻燃材料，完全符合低压配电柜设计规范标准。
柜体采用全封式结构：玻璃门防护、防尘、120度倾角防水，符合低压配电柜设计规范标准，操作安全、方便：所有开关都安装在带有开口的防护板后，只有操作手柄及按钮可见
配电柜应符合低压配电相关设计标准，连接使用铜排及汇流排连接专用配电箱设置电流、电压表用于监测三相不平衡度。专用配电箱内保护和控制电器的选型应满足规范和设备的要求，同时设置足够的中线和接地端子，并配有充足的备用回路。柜体正面设电流和电压表，监测电压的稳定性以及负荷的用电状态。
配电柜要求设有过负荷、短路保护、火警联动、断电保护功能等装置，在市电配电柜的空调、新风、照明总断路器设置分励脱扣器，与火警联动时采用电源配电柜主断路器的分励脱扣作远距离分端，以保证紧急情况下，切断所有市电设备电源。
Ø 配电方式
供电全部采用放射式与树干式相结合的方式，使供电线路符合UPS集中供电集中管理的优点，方便维护管理。服务器设备机柜的UPS配电必须采用双回路供电方式，以方便日后增加UPS设备时，可快速实现双电源改造。
Ø 电缆敷设
机房导线全部采用阻燃聚氯乙烯绝缘铜芯线，灯具的电源主干线及分支线均采用阻燃聚氯乙烯绝缘铜芯导线，导线穿金属电线管和金属电线软管安装在天花吊顶上，沿较近距离敷设到灯盘位置。应急照明灯具的单独穿管穿线。维修插座导线采用阻燃聚氯乙烯绝缘铜芯导线穿金属线管暗敷在墙内。
所有机柜、空调等的供电均需采用铜芯电力电缆，用金属线槽或镀锌钢管在地板下敷设，金属线槽、线管均要可靠接地。金属线槽选用冷镀锌式桥架，线槽尽量敷设到设备接点，使得地板下布线系统整洁美观，易于维护，地板下的线槽应避免交叉。服务器机柜配电线路按照36A选择电缆，在机柜安装位置安装与小型机插头相匹配的工业连接器插座。
Ø 机房照明配电
照明灯具均采用眩光低的600×600格栅荧光灯盘。照明线路穿镀锌金属电线管在吊顶上暗敷设。
应急照明：机房内应该设置应急照明回路，照度不小于5LX，当市电停电后，将自动切换为UPS供电，应急照明回路必须是市电照明的一部分，日常可作市电照明使用。
操作间及远程监控室等位置，安装5-8盏的600×600格栅荧光灯盘

③、供配电系统技术要求
Ø 辅助电源配电柜引线于大楼总配电室；计算机机房由独立的供电回路供电。
Ø 单相负荷平均分配在三相上，并使三相负荷不平衡度小于20%。
Ø 计算机机房电源进线按国家标准采取电源防雷措施。
Ø 强弱电线路保持足够间距敷设。间距不够时，应采取屏蔽措施。
Ø 供配电系统必须有良好的扩展性，配电柜、UPS、旁路等必须容易扩展并且不影响现有配电及其他系统的正常运行。
Ø 机房应具有符合机房要求的接地系统，接地阻抗应＜1Ω
④动力要求：
Ø 关键设备电源质量必须满足稳态电压偏移低于±2％，稳态频率偏移低于±0.2Hz，电压波形畸变低于5％，允许断电持续时间0～4ms。
Ø 设备用电从机房配电柜直接接入各个机柜内置电源分配单元(需考虑双回路供电)，每个机柜配电单元选用两套16位 32A PDU，并采用2个工业连接器连接。
Ø 每路电源都需要提供接地线，采用黄绿标识线。
（3）门禁系统 接触或非接触卡式门禁、密码锁等。
（四）机房消防系统
本次机房建设采用七氟丙烷气体柜式灭火系统 （具体方案由中标单位进行设计，并通过相关主管部门审查合格后实施），气体消防需专项验收，由中标人分包给具有消防设施工程资质的企业进行专项施工，并取得消防验收合格。
本次机房消防系统保护范围约为90m2 ，空间层高3.57 m，净高2.75m（不含吊顶、及地板以下部分）。原有机房消防系统不变，需增加新机房七氟丙烷气体灭火系统，两个系统形成单独的防护区。
报警系统和自动灭火系统应与空调、通风系统、门禁系统、配电、照明等强弱电系统联动，将各联动系统的控制信号接入消防报警主机，实现系统联动。七氟丙烷火灾自动报警灭火系统的保护区域必须配置人员呼吸器，并方便应急情况下的使用。
①自动报警系统设计要求
Ø 探测器采用感温探测器和感烟探测器相组合的方式，机房和电源室区域内分三层安装，对机房设备、顶部、地面的区域进行全面保护。重点考虑设置感烟探测器。
Ø 本报警系统设置一台报警主机，一台联动电源箱，这个报警系统必须与用户原机房内报警系统联动。
Ø 在防护区均设感烟探测器、手动报警按钮、声光报警器，声光报警器宜安装在工作人员易看到和听到的地方,以便火灾报警时人员及时撤离,离地高度2m左右。
Ø 在一个防护区内出现感烟火灾报警信号时，火灾报警控制器处在自动状态时，发出声光报警信号，通知人员进行灭火。灭火完毕后，手动按钮及时按下，消除火灾报警控制器的灭火指令。
Ø 所有线缆应按标准采用铜芯阻燃电线。
Ø 消防系统与门禁系统联动，在紧急情况下可自动或手动解除门禁。
Ø 系统的安装和施工，应按《火灾自动报警系统施工验收规范》的规定执行。
②消防灭火系统配置
灭火方式：采用自动七氟丙烷气体柜式灭火系统；
气体灭火系统由消防控制器进行控制，气体灭火控制器应向设备间提供10根DC24V/1.5A持续灭火控制信号线，接入现场驱动器，由现场驱动器启动灭火系统电磁阀。并提供10根灭火信号反馈信号线到设备间压力开关接口。
联动控制：当防护区出现感烟探测器报警信号时，控制器发出指令，该区进行一级报警；当该防护区出现感温探测器报警时，该区声光报警器发出声光报警，消防控制室消防控制主机进行0-30秒延时，同时停止通风设备、切断非消防用电，延时结束后向气体灭火装置发出灭火指令，气体灭火装置启动电磁阀，打开瓶头阀释放灭火剂实施灭火。此时火灾报警控制器接受压力开关信号，显示该区释放灭火剂信号。
相应的信号模块、控制模块以及灭火装置现场驱动器配合完成上述控制显示功能。
③相关安全要求
Ø 灭火系统喷放灭火剂前，保护区所有人员必须在延时时间内撤离，灭火完毕（在确认火灾已扑灭的情况下），打开通风系统，将废气排净后，人员方可入内。
Ø 更换新的密封圈、密封垫、安全膜片等，必须由产品厂家提供与原来零部件型号相匹配、经试验合格的成品，不得随意用未经试验的零部件代用。
Ø 严禁无关人员乱摸乱动灭火装置部件及操作按钮。
Ø 保养、检查、维修必须作好详细记录。
Ø 防护区的门应向外开启，并能自行关闭；疏散出口的门，必须能从防护区内打开。
Ø 根据国家标准《气体灭火系统施工及验收规范》的规定，气体灭火系统的运行使用应由经过培训的专人负责。
附：名词解释
手动控制：处所说的手动控制，实际上还是通过电器方式的紧急手动放气启动按钮，手拉启动后，系统将不经过延时而被直接启动，释放气体。
应急操作：应急操作实际上是机械方式的操作，只有当自动控制和手动控制均失灵时，才需要采用应急操作。只需拨出对应防护区启动瓶上的手动保险销，拍击手动按钮，即可完成整套系统的启动喷放工作，操作简单。
（五）防雷接地系统
防雷接地工程：防雷接地系统按国家标准设计，施工，主要包括机房电源系统三级防雷以及四种接地等（具体方案由中标单位进行设计，并通过相关主管部门审查合格后实施）。
①机房电源防雷系统
60KVA UPS电源三级保护，空调、照明等二级保护（约30KVA）；
市电引入前端设防雷器，UPS输入端设防雷器，UPS输出端设防雷器。防雷器选用DEHN、OBO、ABB、APC品牌设备。
②机房接地系统
机房接地单独进行接地处理(所有土建、布线等工程包含在内)。整体机房弱电接地系统通过专用接地母线(要求有效截面积≥50mm2)井底层的等电位接地体上，严禁将PE线与N线连接。要求电源接地接入强电接地线路，各种弱电接地点接入机房弱电接地系统。
机房内的导体必须与大地作可靠的联接，不得有对地绝缘的孤立导体。
活动地板必须进行静电接地，静电接地的连接线应有足够的机械强度和化学稳定性，30×3mm的紫铜排在主机房活动地板下纵横组成网格。其交叉点做电气连接。接地电阻＜1Ω。
接地工程为安全保护接地、直流接地、屏蔽接地与防静电接地提供接地服务功能。
（六）机房、办公区及其他部分综合布线系统
本系统将能够支持语音及多种计算机数据，包括支持10BASE-T （10M以太网）和100BASE-T、100BAESE-F（100M高速以太网）、1000BASE-T；支持ISO 8802.5（令牌环网）；支持FDDI和CDDI（100M Hz）；支持电话系统。
必须为国外著名品牌的标准化产品，所选品牌必须为全系列产品、端到端同一品牌的产品，包括各种线缆（禁止采用任何形式的非原厂工程线缆）、配线架、模块和面板、跳线、连接器、机柜/机架、机房上走线系统、线缆扎带、标签标识系统等；
1) 综合布线系统的所有线缆在敷设过程中必须一根线缆敷设到位，中间不得有断点。所有机架/机柜内各配线架的摆放及线缆的走向必须合理，接插件、模块及跳线的标志齐全，线缆终端必须有编号和颜色标签，以标明线号、线位、区号和房号；
2) 信息插座面板应有标识，以色标和编号标识插座类型和连接线缆号。以颜色，图形，文字表示所接终端设备的类型；
3) 综合布线系统要求采用标准模块化的接插件，所有跳线均采用快接式，以便今后的管理和使用；
4) 必须根据所需的网络点位，按六类（Cat.6）标准建设，项目竣工时必须提供详细的测试报告和技术文档；
5) 主要六类产品元件及组成的信道受到国家信息产业部的传输性能测试认证，并能提供相应的资质证书；
6) 所选厂商具有ISO9000系列认证，能提供良好的质保和培训，
7) 验收时，提供厂家签发的授权书及提供原厂正品承诺书。
（七）、机房集中监控系统
建立一套统一的机房集中监控系统，检测范围：市电总电源状态、UPS运行状态、精密空调运行状态、门禁系统运行状态、防雷器状态、消防系统运行状态、温度湿度及漏水检测、视频监控、新风、短信语音报警。
各子系统检测要求：所有监控内容需要有直观的图形界面显示
1、市电质量检测：检测并查看三相相电压、相电流、线电压、线电流、有功、无功、视在功率、频率、功率因素、电度等。各参数有历史记录。当某参数超出设定范围，系统发出语音及短信报警。
2、配电开关状态检测：监视各级的开关状态（进线柜、母联柜、出线柜及其他配电柜的开关状态），对于机房的重要配电开关，监视开关是否跳闸或断电等状态。当开关跳闸或断电时，系统发出多媒体、电话、短信报警，并记录到系统中。
3、防雷器检测：防雷器状态的实时检测。当防雷器被击坏时，发出多媒体、电话、短信报警，并记录到系统中。
4、UPS检测：系统兼容梅兰日兰系列、力博特、APC、SIEMENS、艾默生等世界品牌的UPS。采用厂家提供的通讯协议和智能通讯接口，实时监视UPS的工作状态和参数。一旦有部件发生故障或某参数超出设定范围，发出多媒体、电话、短信报警，并记录到系统中。
5、空调检测 ：可实时监控世界各厂家的智能空调，实时监视空调各部件（压缩机、风机、加热器、加湿器、去湿器、滤网）的运行状态与参数，并可远程修改设置与开关空调。即要求到达如下监控功能：压缩机状态、风机状态、加湿器状态、加热器状态、空调的温度、湿度值、远程控制空调的开机和停机、远程设置空调的温度与湿度。一旦有部件发生故障或某参数超出设定范围，发出多媒体、电话、短信报警，并记录到系统中。
6、门禁系统监控：实时对各门禁读卡器所读到的数据记录并显示在门禁管理资料中，并可实时监视各门的开关状态。进出资料统一管理：记录每张进出门卡在各个机房门的刷卡情况，在进出资料管理一览表中，可浏览到每个机房的详细刷卡情况，包括进出门的时间、机房名称、门名、姓名、所在部门及进门权限等。
7、温湿度检测：共需要多个个温湿度传感器安装在机房重要部分及机柜内，记录温湿度曲线供查询，一旦温湿度越限既发出多媒体、电话、短信报警，并记录到系统中。可提供温湿度历史曲线查询。
8、漏水检测：对精密空调下区域范围的进出水管等处进行漏水检测，当发生漏水时，发出多媒体、电话、短信报警，并记录到系统中。
9、消防检测：由消防控制箱给出报警信号，实时检测检测机房内的火灾情况。
10、新风机监控系统：对机房的新风机实行手动、自动切换控制启停；能实时控制和反馈新风机的开关和开关状态，以直观的图形显示出来，并能对状态进行保存，可随时察看各个时候的新风机的运行变化情况
（八）、部分机房设备购置：
所购设备中，凡国家实行工业产品生产许可证的，在交货时，必须出示许可证。
1、机房专用恒温恒湿空调
2、UPS电源
UPS电源在梅兰日兰、APC、爱默生、克劳瑞德中选择，额定容量为60KVA，三进三出，单机工作。要求电池容量按30KVA/24KW负载下后备不少于3小时延时配备（电池柜、连接线自备），提供厂家服务承诺书原件。要求1年免费保修。
1、铁皮储存柜
金属材料、用于文件、配件、易耗品等存放，4个。
2、控制操作台、操作椅
阻燃材料、可分拆、坚固耐用并做尺寸配合。
5、其他辅助工具：
a、机房吸尘器：1套，功率不低于1000W，主流品牌。
b、四个手提式二氧化碳气体灭火器
