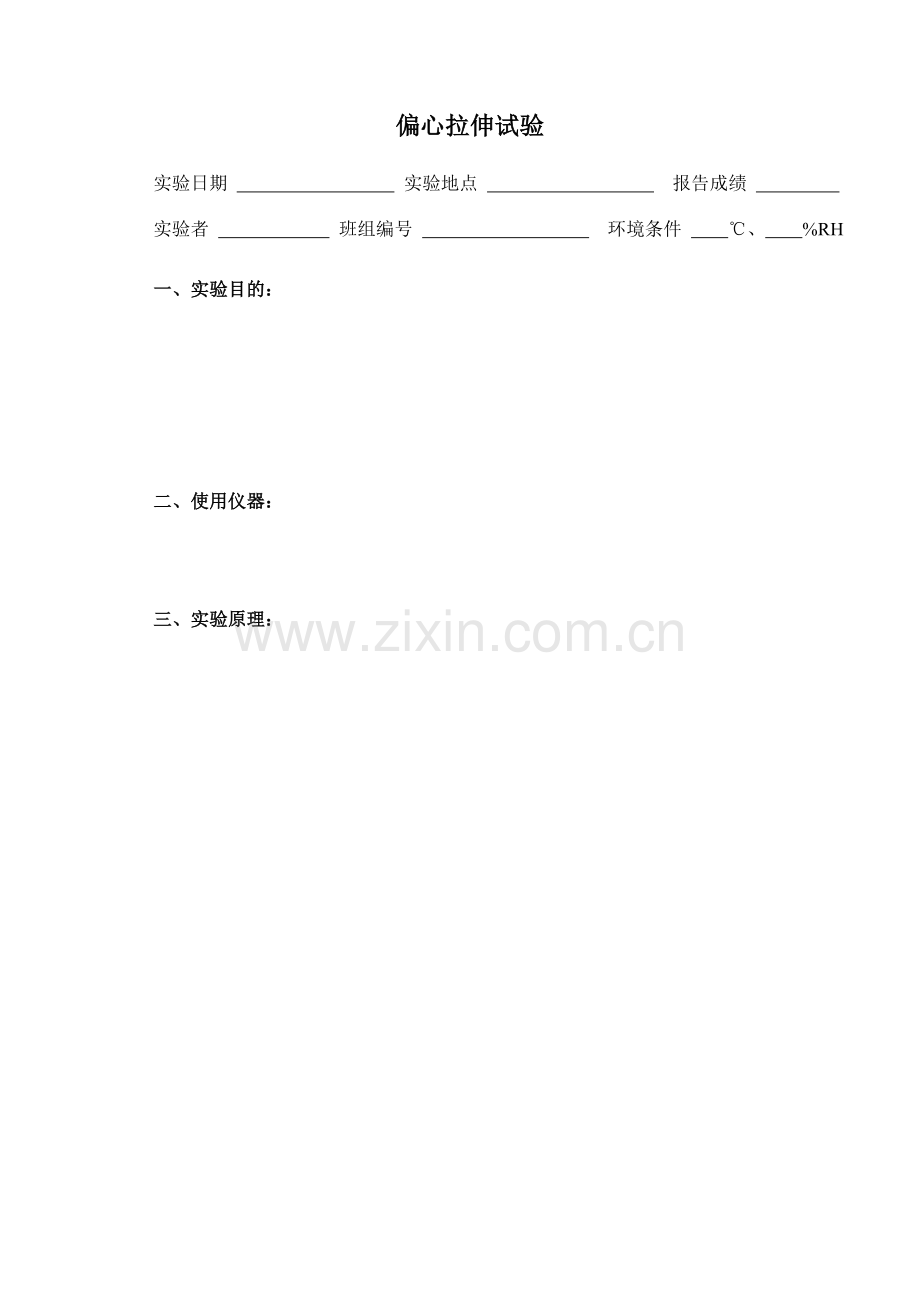

偏心拉伸试验
实验日期 实验地点 报告成绩
实验者 班组编号 环境条件 ℃、 %RH
一、实验目的：

二、使用仪器：

三、实验原理：

四、实验数据记录：
表1、试样相关数据
试样尺寸
宽b = mm， 厚t = mm， 偏心距e = mm， 测点到轴线之距a = mm
相关常数
弹性模量E = MPa， 所粘贴应变计的灵敏系数K =
表2、拉应变的测试 试样编号NO：
相关数据
载荷增量ΔF = N， 惯性矩I = mm4， 应变仪灵敏系数Ky =
级别
i
应变仪读数 εdui /10-6
桥臂系数α
测得值 /10-6
i 2
i·εPi /10-6
1
2
3
1

2

3

4

5

∑

表3、弯曲应变的测试 试样编号NO：
相关数据
外加载荷ΔP′ = N， 抗弯截面系数W= mm3 ， 应变仪灵敏系数Ky =
应变仪读数 εdui /10-6
平 均 值
/10-6
桥臂系数α
测得值 /10-6
1
2
3

实验指导教师（签名）：
五、实验数据处理：

六、实验结果：

七、思考题：
B
A
C
Ra
Rb
Rt
Rt
1、对于讲义中图1所示的布片方案，如果按右图的方式进行组桥亦能测得拉应变εP。请问：它与讲义中图3(a)所示的组桥方式相比，哪个方案好些？为什么？

*2、比较本试验讲义中所给两种布片方案的优劣。

*3、对于讲义中图2所示的布片方案，除讲义中指出的两种组桥方案外，还有哪些方案？试画出你所能列出的组桥方式，并指出相应应变仪读数的意义。

*4、本试验的误差主要是由哪些原因造成的？

批阅报告教师（签名）：
八、问题讨论：
