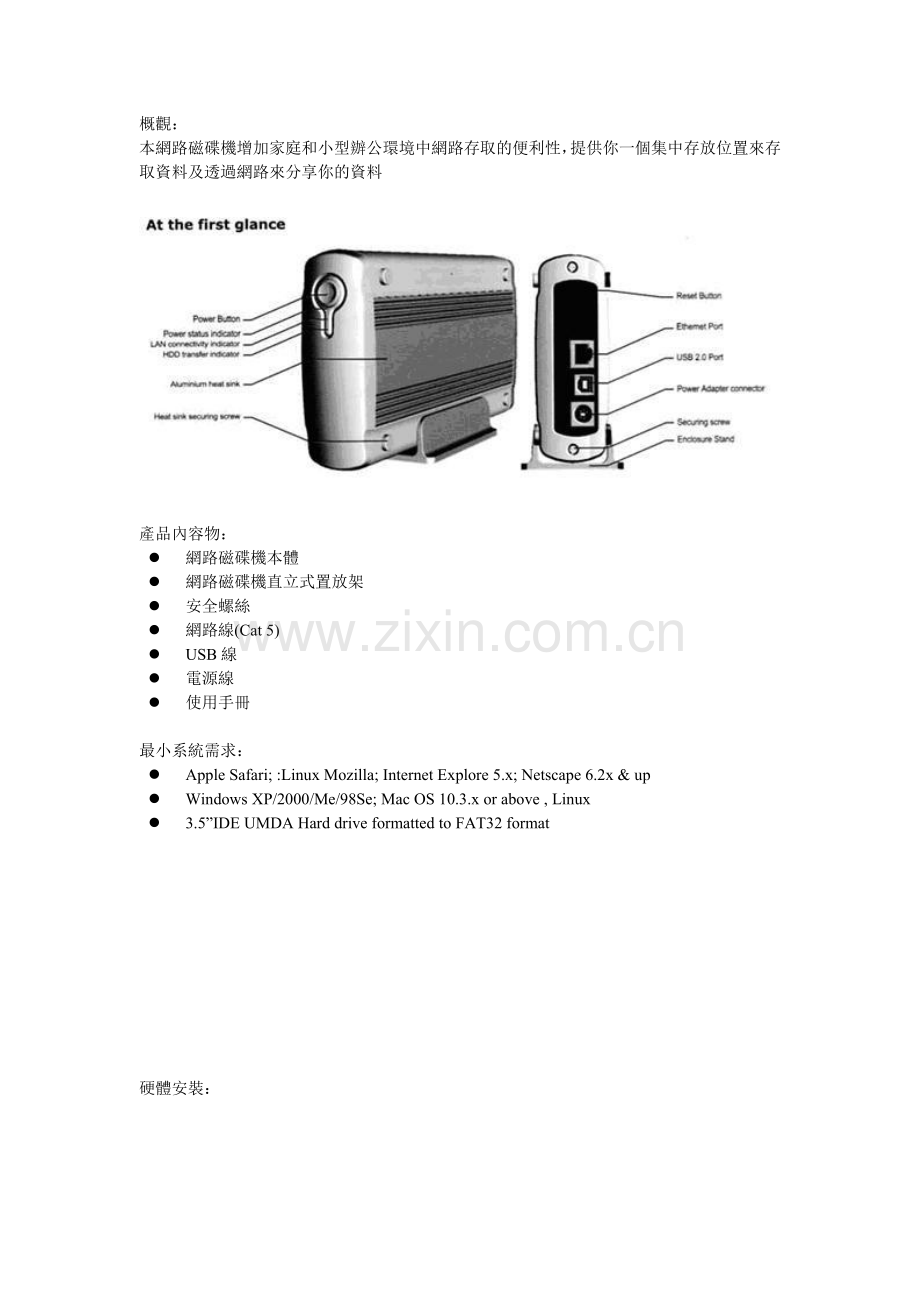

概觀：
本網路磁碟機增加家庭和小型辦公環境中網路存取的便利性，提供你一個集中存放位置來存取資料及透過網路來分享你的資料

產品內容物：
l 網路磁碟機本體
l 網路磁碟機直立式置放架
l 安全螺絲
l 網路線(Cat 5)
l USB線
l 電源線
l 使用手冊

最小系統需求：
l Apple Safari; :Linux Mozilla; Internet Explore 5.x; Netscape 6.2x & up
l Windows XP/2000/Me/98Se; Mac OS 10.3.x or above , Linux
l 3.5”IDE UMDA Hard drive formatted to FAT32 format

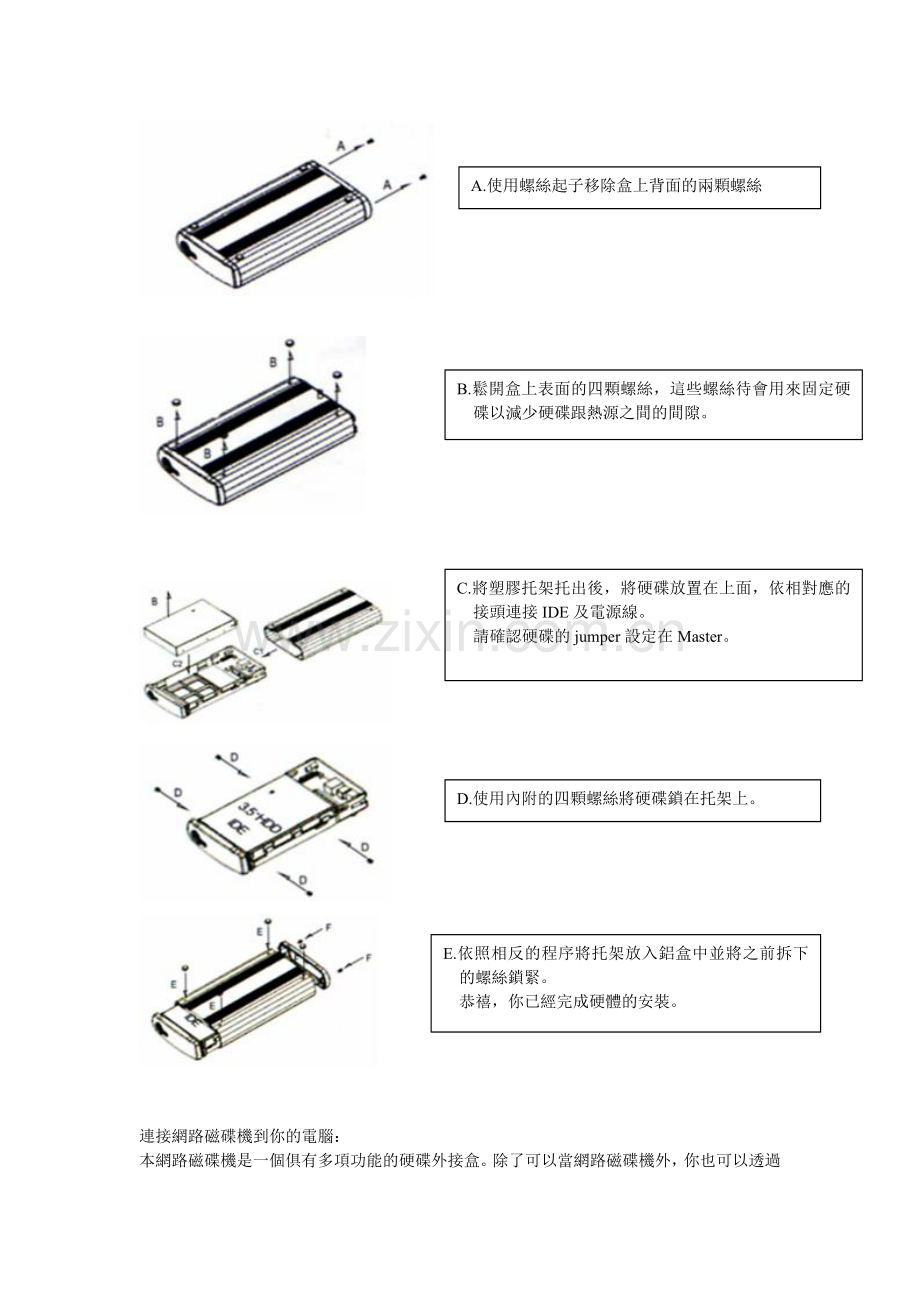

硬體安裝：
A.使用螺絲起子移除盒上背面的兩顆螺絲

B.鬆開盒上表面的四顆螺絲，這些螺絲待會用來固定硬碟以減少硬碟跟熱源之間的間隙。

C.將塑膠托架托出後，將硬碟放置在上面，依相對應的接頭連接IDE及電源線。
請確認硬碟的jumper設定在Master。

D.使用內附的四顆螺絲將硬碟鎖在托架上。

E.依照相反的程序將托架放入鋁盒中並將之前拆下的螺絲鎖緊。
恭禧，你已經完成硬體的安裝。

連接網路磁碟機到你的電腦：
本網路磁碟機是一個俱有多項功能的硬碟外接盒。除了可以當網路磁碟機外，你也可以透過USB介面來當做一個獨立的硬碟外接盒。

MAC OS X
若作業系統為Mac OS 10.1.2或更新的版本就不需要再安裝任何的驅動程式。只要使用內附的USB線來連接網路磁碟機然後選擇桌面上的”Untitled”圖示就可以存取資料。
Windows XP&Windows ME
Windows XP和Windows ME都不需要再安裝任何的驅動程式。只要使用內附的USB線來連接網路磁碟機然後選擇桌面上的”我的電腦”圖示就可以存取資料。
Windows 98(需要下戴驅動程式)
為了讓USB的裝置能夠正常的運作，請到以下的網址下戴所需的驅動程式：

在連接到USB port之前請先確認已安裝了正確的驅動程式。當你安裝完所有的驅動程式後、重新開機，連接網路磁碟機到你的電腦後就可以透過”我的電腦”來存取資料了。

你也可以直接使用網路線連接你的電腦跟網路磁碟機來存取裏面的資料。當直接連接時本網路磁碟機的預設IP是169.254.0.1.

連接到你的網路：
連接電源供應器到盒上後面面版的插孔上並插上電源插座。連接網路線到盒上的
LAN port，另一端則連到hub、switch、router上的port。

網路磁碟機上的網路孔可以自動跳線，換句話說，你可以使用一般線或交叉線來連接本裝置。

設定網路磁碟機：
本網路磁碟機是採用Web的控制介面來管理你的設定。假如你是使用非Windows系列的作業系統，請參考下一章節 “其它作業系統”

開啟你的網頁瀏覽器並輸入http://storage
或http://storage-xxxx。你也可以輸入網路磁
機的IP位址。

輸入預設的登入資訊：
使用者：admin
密碼：admin

基於安全因素，你的登入資訊可以透過Web的控制介面來更改。

當有兩個新的網路磁碟機同時連接到你的網路時，輸入http://storage-xxxx，你需要藉由唯一且不同的MAC位址來識別。請參考外接盒後面上標籤位址並在xxxx的地方用MAC位址的最後四個字元取代。

例如：假如你的網路磁碟機的MAC位址是00-14-3F-AA-01-68, 你必需在瀏覽器的位址列上輸入http://storage-0168。

設定網路磁碟機(其它作業系統)：
當你想要在不同的作業系統來管理網路磁碟機，你必需在瀏覽器上的位址列上輸入本裝置的IP位址。

假如你不知道網路磁碟機的IP位址，請參考下列方式：
連接你的網路磁碟機到你的電腦並輸入預設的IP位址：169.254.0.1來進入Web的控制管理介面。

在成功登入後你會看到如下的資訊：

以下是左邊功能選單的描述：
Status：顯示網路磁碟機的相關資訊如網路狀態及硬碟資訊等。你也可以在此編輯管理資訊及設定檔案語系。
IP Config：可以讓你手動設定網路磁碟機的IP位址。
Maintenance：執行韌體的升級、重開機或重置網路磁碟機。
SMB Server：將網路磁碟機設定成一個具有SMB Server的功能以便能在家庭/辦公室透過網
路來分享檔案。你也可以新建或移除資料夾以及編輯分享權限。
FTP Server：將網路磁碟機設定成一個具有FTP Sever的功能，你可以在此增加或移除使用者並設定這此使用者的權限。
Disk Utility：常見的一些的硬碟維護管理的工具如Scandisk和format。

Status-System Information
這個歡迎畫面會顯示IP位址、
韌體版本和硬碟的資訊如硬碟
的格式和可用空間。

管理者可以在這更改Web控制
介面的登入資訊。你也可以更
改網路磁碟機預設的hostname
但請記得更改後的名稱，因為當你要存取你的網路磁碟機時會需要用到它。例如：
假使你更改hostname為”FileServer”，在你確認送出後請輸入http://FileServer來進
入Web控制介面。

檔案語系的設定是利用字元來分析非英文的檔名。假如你在網路磁碟機上讀取檔案
發生錯誤，請選擇適當的檔案語系。

當你要重置網路磁碟機時，可利用硬體的重置鈕或是Web的控制介面，所有的設定
將還原成預設值，包含hostname。預設的hostname將還原為Storage-xxx(xxx指的就
是MAC位址的最後四個位元)

IP Configuration
管理者可以使用這個選項來手動設
定網路磁碟機的IP位址。假使在你
的網路中有hub/router/switch來擔任
DHCP server，那麼網路磁碟機將會
從這些裝置上放分派到一個IP位址

當你的網路中沒有DHCP server，本裝置也可以擔任一台DHCP server。在DHCP server
的模式中，這台網路磁碟機的預設IP是169.254.0.1，所有連到此網路的裝置將會自動取
得在”169.254.0.x”網段中的一個IP位址。

Maintenance
管理者可以在這個管理畫面
中對本裝置進行管理。

只有當你的網路磁碟機遇到
已知的問題才需要更新韌體。
新的韌體可以從我們的網站
中下戴：

download.asp

在更新完韌體或重置到原廠預設值後，請確認將你的網路磁碟機重新開機並且
更新瀏覽器的畫面。

Samba Administration
開啟Samba的功能主要是用來做
網路的資料分享。

這個選項可以讓管理者來決定那
個資料夾可以分享。

在這你可以建立、更改以及刪除網路磁碟機中的資料夾。在”Folder List”中，所有
在網路磁碟機安裝之前的root路徑下的資料夾也會被顯示出來。

在畫面中間的箭頭是用來選定資料夾是否被分享出來。針對每個資料夾的密碼保
護也可以在這來設定。

當透過Web的控制介面來建立資料夾時，請使用純英文字元。

FTP Configuration
做為簡易的FTP Server，可以讓你
在網路上交換檔案。當手動指定一
個IP時本網路磁碟機可以成為一個
獨立的FTP Server。

預設匿名帳號是被關閉的，管理者
可以決定使用者有讀或寫的權限而
且在匿名帳號登入後便可以存取本
身”Home Directory”中的資料夾。

帳號列表顯示出目前具有FTP帳號的使用者，管理者可以增加、修改這些帳號
的權限、暫時關閉帳號和刪除使用者。

Disk Utility
假使你安裝了一顆尚末格式化的
硬碟在本裝置，這個功能可以讓
你將硬碟格式化為FAT32。

本網路磁碟機也具有電源管理的
功能，你可以決定何時讓網路磁
碟機進入休眠模式以關閉所有的功能。

Scan disk的功能可以讓你偵測硬碟是否有任何的異常，選擇refresh鈕來顯示
掃描後的結果。

Access Files from the LAN Storage-Windows
在Windows的作業系統中，可以透過網路芳鄰來尋找網路磁碟機以便存取資料
(當做一台電腦名稱是”Storage”)。或者你也可以使用下列的方式來存取資料：
(這個畫面是從一台執行Windows XP SP2的電腦中擷取出來，可能跟你的電腦
畫面有些許的不同)

從選單上選擇開始，執行後會出現一個對
話方塊並輸入：\\storage後按OK

假使你更改了網路磁碟機的名稱，你必需要輸入正確的名稱以取代”storage”。例
如：假使你更改名稱為”FileServer”，那就必需輸入\\FileServer。

Windows的檔案總管會列出在”SMB Server”控制台上所分享出來的所有資料夾，
選擇所需的資料夾便會列出這個資料夾下的所有檔案。

Access Files from the LAN Storage-Mac OS
假如用戶端是使用執行Mac OS的Apple電腦，請依以下的方式以便存取資料：
(這個畫面是從一台執行OS 10.3.x的iMac電腦中擷取出來，可能跟你的電腦
畫面有些許的不同)

在Finer下，選擇Go>>Connect
to Server或者使用熱鍵<command+K>

“Connect to Server的對話方塊中將會
出現，接著輸入”smb://storage”後按
Connect鈕。

假使你更改了網路磁碟機的名稱，你必需要輸入正確的名稱以取代”storage”。例
如：假使你更改名稱為”FileServer”，那就必需輸入”smb://FileServer”。

接下來的對話方塊會提
示你想要存取的資料夾
選擇所需要的資料夾後
按OK。

也許接下來會出現需要輸入密碼的提示畫面，除非之前在控制台中就有設定密
碼，不然你可以讓其保持空白。在成功對應後，一個網路資料夾的圖示會出現
在你的電腦上。

問與答：
1. 當在傳輸資料時網路磁碟機出現錯誤訊息/當機？
請確認作業系統有做適當的更新，網路磁碟機的最新韌體檔可以在我們的
網站上下戴：

2. 網路磁碟機支援電源管理的功能嗎？
是的。當在十五分鐘內網路磁碟機沒有任何的動作時便會進入休眼模式以
減少電源的損耗。透過Web的控制介面你可以設定休眼模式的時間。

3. 本網路磁碟機如何達到資料分享的能力？
利用SMB的協定，本裝置可以讓任何支援TCP/IP，NetBuei，IPX/SPX的
電腦來分享檔案。內建的FTP Server也可以讓用戶端透過網路來存取網路
磁碟機內的資料。

4. 網路磁碟機的容量限制為何？
本網路磁碟機支援LBA，理論上可以支援32G到2T的硬碟。

5. 為何只支援FAT32的格式？
為了能在不同的平台間傳輸資料，FAT32能支援目前大多數的作業系統(Windows
/Mac OS/Linux)，唯一的缺點就是FAT32的格式下單一檔案的大小不能超過4G。

6. 網路磁碟機的DHCP服務如何作用？
當本裝置偵測到網路上沒有一台DHCP Server時，網路磁碟機會自動成為一台
DHCP Server。DHCP是一種IP協定用來自動分配一組IP給網路上支援TCP/IP
的電腦。

7. 網路磁碟機的檔案命名原則有何限制？
最大檔案名稱長度不能超過12個字元，也不能使用特殊字元如 “*\:”<>.?/”等。

8. 網路磁碟機可適用何種廠牌的硬碟？
大部份1998之後製造3.5”的Ultra DMA/ATA的硬碟，本裝置都可支援。以下
是廠商列表及網站，你可以至各廠商的網站上得到更多的訊息：

l Western Digital
l IBM/Hitachi
l Samsung
l Seagate
l Maxtor
