高清视频会议系统技术方案书.doc

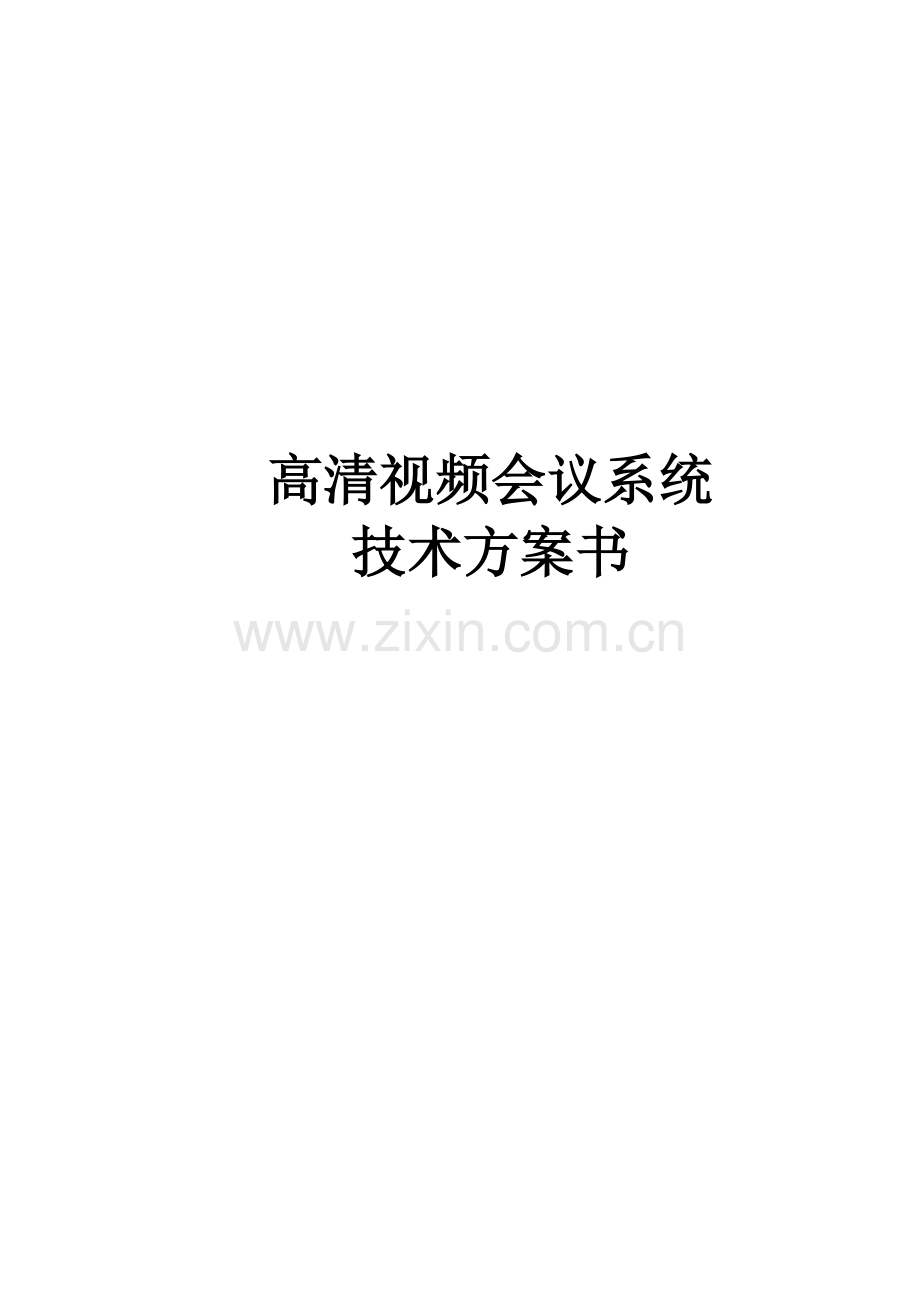

高清视频会议系统
技术方案书

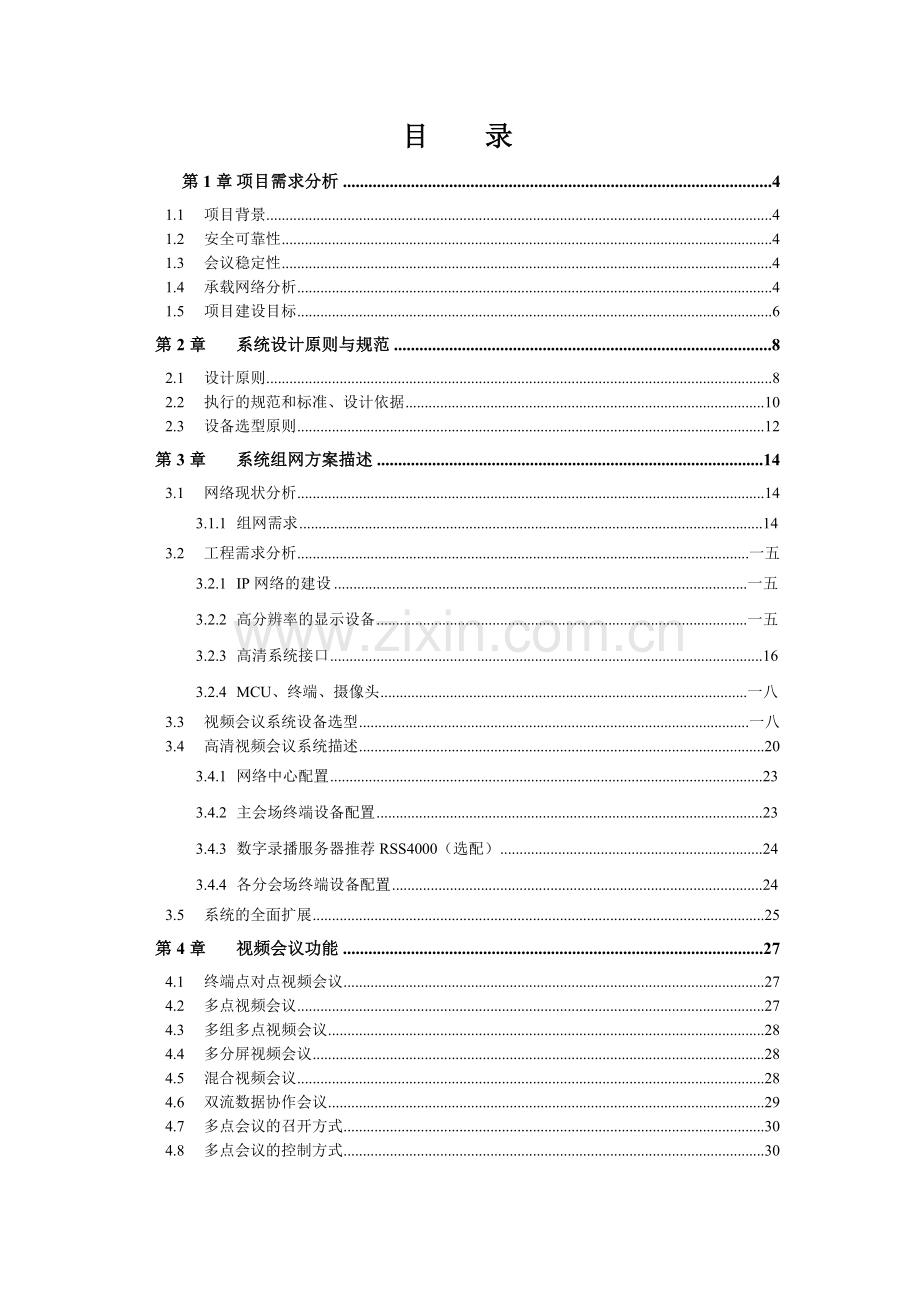

目 录
第1章 项目需求分析 4
1.1 项目背景 4
1.2 安全可靠性 4
1.3 会议稳定性 4
1.4 承载网络分析 4
1.5 项目建设目标 6
第2章 系统设计原则与规范 8
2.1 设计原则 8
2.2 执行的规范和标准、设计依据 10
2.3 设备选型原则 12
第3章 系统组网方案描述 14
3.1 网络现状分析 14
3.1.1 组网需求 14
3.2 工程需求分析 一五
3.2.1 IP网络的建设 一五
3.2.2 高分辨率的显示设备 一五
3.2.3 高清系统接口 16
3.2.4 MCU、终端、摄像头 一八
3.3 视频会议系统设备选型 一八
3.4 高清视频会议系统描述 20
3.4.1 网络中心配置 23
3.4.2 主会场终端设备配置 23
3.4.3 数字录播服务器推荐RSS4000（选配） 24
3.4.4 各分会场终端设备配置 24
3.5 系统的全面扩展 25
第4章 视频会议功能 27
4.1 终端点对点视频会议 27
4.2 多点视频会议 27
4.3 多组多点视频会议 28
4.4 多分屏视频会议 28
4.5 混合视频会议 28
4.6 双流数据协作会议 29
4.7 多点会议的召开方式 30
4.8 多点会议的控制方式 30
4.8.1 语音激励控制方式 30
4.8.2 导演控制方式 31
4.8.3 轮巡方式 31
4.8.4 演讲者控制方式 31
4.9 AES加密会议 31
4.10 会议的存储和直播 32
4.11 双显仿真的应用 32
4.12 打造最好的声音和图像会议效果 33
4.一三 灵活、方便的使用和管理方式 33
4.14 系统管理的安全性 34
4.一五 面向未来的先进系统 34
第5章 产品详述 36
5.1 RMX1000 36
5.2 HDX8000 39
5.3 HDX7000 45

第1章 项目需求分析
1.1 项目背景
随着时代的发展通讯是现代社会中不可缺少的部分，是国家的经济命脉。 加入WTO后，经济一体化、信息网络化等浪潮不断冲击着中国的各行各业，上演了一场技术创新和经营管理的竞争。企业需要一套整体规划、统一建设的网络视频会议系统，来整体提高通讯网络管理和服务质量，各种应用需求的不断涌现，使网络视频会议系统得到了前所未有的关注。

1.2 安全可靠性
视频会议系统要保障各类会议内容，机密资料等不被泄露，在数据传输过程中，防止数据被窃取。
1.3 会议稳定性
要求视频会议系统MCU能够支持多会场同时召开且相互独立，互不干涉的功能。同时经常会有一些重要的会议召开，如何使会议的召开不中断，运行稳定。
1.4 承载网络分析
建议视频会议系统采用IP网络连接，既可实现多种应用网络共享，也可以使系统具有更好的灵活性和可管理性。因为现阶段基于IP网络的视频会议系统已经具备非常出色的高清效果。
利用集团已有专网覆盖各所属机构的网络，进行视频会议的同时，可以同时进行业务流通，使视频会议成为企业管理等各项工作的信息化手段和工具，会发挥巨大的支持作用和促进作用。
视频会议系统作为一种新型的网络应用对作为其基础的承载网络环境有着较高的要求。
Ø 网络的带宽需求
§ 视频会议对网络的带宽需求为：视频带宽+IP包头开销
§ 常用的计算方法为：视频带宽×1.2为网络带宽的最大需求
§ 如能满足视频带宽×1.4，则能更好的从网络上保证视频效果
§ 中心(连接其它N个点)的网络带宽要为其他N个点的网络带宽之和。
Ø 端到端的时延
§ 视频会议的通用时延建议为小于一五0ms
Ø 时延抖动
§ 由于音频/视频的传输为实时的交互，因此网络的时延抖动更为至关重要，我们的建议范围为通用时延的小于50ms内。
Ø 丟包率
§ 网络上的丟包率不应该高于1%
交互视频是最为重要的实时应用之一，选择在IP上实现可以提高网络的利用效率，支持网络的未来发展，但在实施中需要根据实时业务的具体特点优化网络系统以便支持端到端的关键业务应用。结合现兵装网络环境提供如下建议：
§ 线路带宽要求——最佳线路环境，2M专线独享。最低线路环境，2M线路共享，启用QOS策略，保证视频会议的音频、视频、数据优于其他业务。
§ 防火墙要求——最佳要求，对视频会议设备权限全放开。最低要求，对视频会议所要求的端口范围开放，关闭H.323代理，常连接时间设置足够长的时间甚至永久。
§ 网络传输要求——音频数据延时少于60 ms，抖动少于20%；视频数据延时少于200ms。网络丢包率少于1%。
§ 网络子网规划建议——视频会议与其他应用在不同子网。
§ 中心网络设备带宽要求——MCU至接入路由器传输带宽1000M。
视频会议是对实时性要求较高的网络应用。这就要求作为其基础的承载网络有较高的带宽和对网络中的业务流量有较高的控制能力。视频会议在最初制定整体框架协议时就定义了视频会议是为了解决在窄带的条件下实现远程的视音频交互。
视频会议系统本身对带宽的要求为64K～2M，但是由于为了满足流畅的视音频效果，但是要实现720P的高清图像，必须要求1M以上的呼叫带宽，发送双流的时候，必须1.5M带宽，建议到各分支节点网络链路带宽为2M。
1.5 项目建设目标
系统建成以后，可以实现视频会议系统提供的业务，包括调度会议、协商会议、讨论、培训等等。该系统会议模式丰富，功能强大，运行管理简单方便，并且提供强大的扩展能力。具体来说应达到以下几项要求：
l 可靠稳定的系统
由于视频会议对业务实时性要求非常高，为了保证系统的稳定，我们首先在设备选型上要选择业内最成熟、最稳定的产品，核心设备（MCU）必须是电信级产品，从方案设计要进行高稳定性的设计并且整个系统需要提供很强的管理手段与事故监测手段（所有系统硬件开机自动检测、历史事件记录、硬件发生故障时，重新自动地完成硬件资源分配、告警提示…）
l 性能优秀的系统
本项目视频会议对图像、语音的清晰流畅性要求非常高。这就需要我们在设备选型上要选择业内技术最先进的产品，支持最先进的编解码算法，支持Qos，并且在方案设计要考虑到的整个系统的Qos、拥塞控制、流量控制等问题，从而保证整个本视频会议系统在召开会议时，图像、语音清晰流畅。
l 管理可用的系统
本次视频会议系统是以总部为中心，覆盖整个区域内所有机构的视频会议系统。整个视频会议系统的网络管理任务相当繁重。我们在本视频会议系统的方案设计中，提供一套全面实用的视频会议系统管理解决方案，以实现会场点管理、会议管理、会议控制、会议诊断、会议监测和日志管理等系统管理功能，通过这些管理手段从而保证视频会议系统运行稳定。
l 灵活扩展的系统
为了保证会商视频会议系统符合当今信息技术飞速发展的趋势，我们在本次视频会议系统的方案设计中，必须考虑到视频会议系统的扩展需求。这就需要我们所提供的产品必须是符合ITU标准的，而且适应各种网络环境，我们提供的方案可以方便灵活地进行系统扩展。
l 安全保密的系统
我们从方案设计到产品选型充分考虑到整个系统的安全性和保密性，整个系统分为系统配置管理、业务管理、终端密码授权等多级安全体系，并且核心设备（MCU）的系统配置与管理应支持物理的隔离。
这就要求我们提出的视频会议系统设计是高质量的；提供的设备和系统是先进成熟稳定的；提供的技术支持和服务是优秀一流的。

第2章 系统设计原则与规范
2.1 设计原则
根据本项目的要求和我们的理解，并结合我方在视频行业的多年经验，提出以下设计原则：
（1） 高稳定性和可用性
● 视频会议系统是领导工程、形象工程，稳定压倒一切；
● 视频会议因视频具有实时直观的特点，必须稳定可用。
● 由于调度系统等关键应用必须做到长期可靠应用。
（2） 先进性
● 系统设计行业一流，且切实可行并容易实现；
● 支持最新的国际标准和国内外有关的规范要求；
● 符合计算机、网络通讯技术和视频会议技术的最新发展潮流，并且是应用成熟的系统；
● 有符合潮流的独创技术。
（3） 实用性
● 系统操作应用灵活方便，易于掌握；
● 针对实际应用的特点，具有多种管理方式；
● 系统的各种功能贴近应用，便于实际常规应用；
● 系统设计符合工程的实际需要；
（4） 集成性
● 高度集成，便于安装使用，便于工程连接；
● 在高度集成前提下，具有多种功能，便于相关设备接入；
● 各设备的功能，在系统集成后能充分发挥，能一体化协作。
（5） 可扩展性
● 考虑今后的发展，留有充分的扩充余地；
● 便于融入随新技术的发展带来的新功能；
● 既能支持H.323会议电视标准，又支持SIP的视频会议标准；
（6） 灵活性
● MCU同时支持H323、SIP协议的网络。
● 能够适应多功能、外向型的要求，讲究便利性和舒适性，达到提高工作效率、节省人力物力和能源的目的；
● 提供符合国际标准的软件、硬件、通讯、网络、操作系统和数据管理系统等方面的接口和工具，使系统具有良好的灵活性、兼容性；
● 系统参数配置少，调整少，自动化程度高，使用方便，操作简单；
（7） 安全性
● 结构、系统设计本身具有本质安全；
● 系统各环节具备权限及访问控制机制；
● 支持各种加密系统
（8） 可靠性
● 具备在规定条件和时间内完成用户所要求的功能的能力，能长期稳定的工作。
● 结构简单，支持冗余备份，可靠性高；
● 对工作条件和工作环境要求较低。
● 系统启动快，系统掉电后再来电或网络传输中断后再恢复正常，系统恢复工作迅速；
● 系统具备各种级别的诊断及故障提示功能，便于诊断、维护；
（9） 经济性
综合考虑系统的性能和价格，性能价格比在同类系统和条件下达到最优；经济性考虑了以下内容；
● 系统本身的价格（包括系统、技术服务和培训）；
● 系统运行后经济效应预算的可能收益；
● 对系统实施现场的特殊要求所需的费用
● 对系统集成所需的有关软件和硬件等的开发费用
● 系统的易扩容

根据以上的设计原则，我们认为该视频会议系统应该是一个：
√ 完整成熟的网络
√ 性能优秀的网络
√ 先进可靠的网络
√ 管理可用的网络
√ 灵活扩展的网络
√ 标准开放的网络
总而言之，本视频会议系统的总体设计原则是：
该系统设计应该是采用一个技术先进、成熟可靠、可管可用、性能优秀，灵活扩展、标准开放的视频网络， 并且能够综合考虑到该网的中长期发展计划， 在网络结构、网络应用、网络管理、系统性能等各个方面适应未来视频会议和多媒体应用的发展，方便的扩容，用户可灵活的再增加会议点，并最大程度地保护用户的投资，将该网建成一个面对面交流协作的典范。
2.2 执行的规范和标准、设计依据
1）ITU-T标准
本文件中的技术要求是根据以下ITU－T或ISO相关建议及信息产业部有关规定来制定的。投标方必须对提供的系统和设备说明满足下列标准的情况，如果在协议中使用了私有的扩展应给予说明，对使用其它的规范和标准也应说明。

ITU-T协议
ITU-T H.225：基于分组网络的多媒体通信系统呼叫信令与媒体流传输协议
ITU-T H.230：视听系统的帧同步控制和指示信号C&I
ITU-T H.231：用于2Mbit/s以下数字信道的视听系统多点控制单元
ITU-T H.235：用于定义媒体流的加密规程，采用AES
ITU-T H.239： 用于数据应用双流协议的技术标准
ITU-T H.242：关于建立使用2Mbit/s以下数字信道的视听终端间的通信系统
ITU-T H.243：利用2Mbit/s信道在2～3个以上的视听终端建立通信的方法
ITU-T H.245：多媒体通信控制协议
ITU-T H.246：支持H系列协议的多媒体终端之间的交互
ITU-T H.261：关于P X 64Kbit/s视听业务的视频编解码器
ITU-T H.263：关于低码率通信的视频编解码
ITU-T H.264：关于低码率通信的视频编解码
ITU-T H.281：在视频会议中应用H.224的远端摄像机控制（FECC）规程
ITU-T H.282：远端设备控制逻辑通道传输
ITU-T H.283：多媒体应用的远端设备控制协议
ITU-T H.320：窄带电视电话系统和终端设备
ITU-T H.323：基于IP包交换网络中多媒体业务的框架协议
ITU-T H.331 关于视频会议系统单向接收的通讯规程
ITU－T G.703 数字系列接口的物理/电气特性
ITU－T G.704 用于一次群和二次群等级的同步帧结构
ITU－T G.735 工作在2Mbit/s并提供同步384Kbit/s数字接入和/或同步的64Kbit/s数字接入基群复用设备的特性
ITU－T G.711 话音频率的PCM脉冲编码调制
ITU－T G.723 语音双速率编解码标准
ITU－T G.728 低时延码本激励线性预测编码
ITU－T G.722 自适应差分脉冲编码调制（APPCM）的语音编码标准
ITU－T G.722.1 用24或32kbps传输7Khz的声音
ITU－T G.722.1 Annex C,用24或48kbps传输14Khz的声音,宽带音频编码标准
2）IETF
RTP 实时传输协议
RTCP 实时控制协议
SIP 多媒体交互会话会话控制协议
3） 国内标准
GB7611-87 脉冲编码调制通信系统网络数字接口参数
GB/T一五839-1995 64~1920kb/s会议电视系统进网技术要求(暂行规定)
TZ020-95 64~1920kb/s会议电视网路技术体制(暂行规定)
YD5032-97 会议电视系统工程设计规范
YD5033-97 会议电视系统工程验收规范
YD/T822-1996 P×64Kbit/s会议电视编码方式
YD/T927-1997 用于音像和视频会议业务的多点通信服务
YD/T936-1997 音像和视频会议业务的多点通信服务协议
YD/T948-1998 多媒体会议业务的通用应用模板
YD/T970-1998 通用的会议控制
YD/T971-1998 多媒体会议的特定网络的数据协议栈
YD/T995-1998 多媒体会议业务的数据协议
YDN090-1998 多媒体会议型业务技术要求(窄带会议型业务)
2.3 设备选型原则
为保证系统的稳定可靠和高性能，具体的设备选型和方案设计必须慎重考虑。设备选型要综合考虑多方面的因素，主要是从是否主流（包括厂家、技术和所选择产品）和性价比两方面考虑。这里将一般视频会议系统设备选型的基本原则列出于下：
² 主流技术
采用全面支持H.323/SIP协议框架的技术和产品，同时必须支持H.264、SIREN22宽带音频、1280x720p HD高清等。应能够支持代表未来发展方向的新标准、新规范。
² 主流厂家
MCU和视频终端均考虑当前市场占有率最大，且发展前景最为外界看好的厂家。
² 主流产品
具体产品的选型应考虑设备厂商今后若干时期内将全力支持的品种。
² 高性价比
视频会议技术和设备随着应用的日益广泛，已经从身份“高贵”的形象转变为一种简单的会议、交流工具，基于H.323协议的终端和MCU出现后，更进一步降低了同类设备的价格起点线。产品的功能和性能价格比应该是用户选择产品的十分重要的考虑因素。
具体设计原则如下：
ü 选用国际、国内品牌产品
ü 选用主流技术方向，支持高清720P分辨率的产品
ü 系统应当具有SIREN22高保真宽带音频音质
ü 系统应当支持H.264 最新的图像编码标准
ü 系统应当支持SIP协议，便于扩展和过渡
ü 系统应当支持AES加密等安全机制
ü 选择向后兼容产品，可以和原有传统电视互通
ü 系统应当具有IP电话和模拟电话的接入机制，便于音频扩展和备份
ü 系统应当具有线路故障备份机制
ü 系统应当具有深度、硬件级的诊断机制，便于运维

第3章 系统组网方案描述
3.1 网络现状分析
目前总公司到各个分支机构已经实现了专网联通，带宽为： ，满足视频会议建设的基础网络环境
3.1.1 组网需求
本次项目计划建设的视频会议系统包括1个中心点和30个远端点，以总公司为控制中心和主会场所在地，30个下属单位为分会场。
本次视频会议系统建成后需实现如下功能：
l 实现720P、1080P的高清图像传送；
l 实现主会场和各分会场的视频会议；
l 能同时召开多个多点会议；
l 召开由任意一个会场发起的点对点或多点会议；
l 传送全运动的图像和高保真的声音效果；
l 会议录像以及流媒体功能，会议实况或录像的网上点播、直播；
l MCU和终端支持H323协议体系标准；
l MCU具有足够的容量，能实现平滑升级和扩容；
l 具有丰富、完善的网管功能。
系统具有双视频流功能，本系统除了用于召开视频会议外，还具有召开应急指挥、多点研讨、技术培训、远程教育等功能。
可与上级视频会议网络级联。
3.2 工程需求分析
考虑到技术发展的趋势，保证系统在建成后不致落伍，并能满足高标准的应用需求，本视频会议系统按照高标准建设，采用高清技术标准的设备构建系统。为满足这一要求。在视频会议的各个环节均必须满足相应的标准。
3.2.1 IP网络的建设
H.323标准会议电视系统有不同的网络结构，包括星状、线状网、树状骨干网等。其中星状、线状网适合于集中式会议电视系统，可满足如机关、企业内部，部门内部会议电视系统的需要。星状视频会议网络是将所有的终端呼叫连接到位于网络中心的MCU上，构成星形连接。
采用星状组网方式的优点是网络结构简单，控制方便，连接灵活，可以方便地召开全网会议和分组会议。 另外，若要增加新会场，扩容也较容易，只需增加MCU容量即可，保障用户投资。
同时为了保证高清音视频数据的传输，需要采用误码率低、网络抖动小的IP专网方式构建星型网络。
3.2.2 高分辨率的显示设备
显示设备必须满足高清显示的要求，应当选择支持1280x720以上分辨率的设备，目前的等离子和液晶显示器一般均支持这种分辨率。同时设备必须具有高分辨率的数字图像接口比如HDMI、DVI等接口，可以实现高清图像的接入。至少应当支持下述的一种接口。
3.2.3 高清系统接口
1． DVI端口：

DVI-I DVI-D
DVI数字输入接口：DVI接口是1999年由数字显示工作组DDWG(Digital Display Working Group)推出的接口标准，是Digital Visual Interface的缩写，其造型是一个24针的接插件。是专为LCD显示器这样的数字显示设备设计的。在DVI接口中，计算机直接以数字信号的方式将显示信息传送到显示设备中，避免了2次转换过程，因此从理论上讲，采用DVI接口的显示设备的图像质量要更好。另外DVI接口实现了真正的即插即用和热插拔，免除了在连接过程中需关闭计算机和显示设备的麻烦。所以，现在很多液晶显示器都采用该接口。DVI又分为DVI-A、DVI-D和DVI-I。DVI-D只能传输数字信号，大家可以用它来连接显卡和平板电视。DVI-I则在DVI-D（Digital）基础上增加了对模拟信号的支持，所以DVI-I可以和VGA相互转换。
DVI-A端口用于传输模拟信号，其功能和D-SUB完全一样。
DVI-D端口用于传送数字信号，是真正意义上的数字信号接口。
DVI-I端口用于传送兼容信号，通过接口上活跃针脚定义的不同，传送模拟或数字信号。其中DVI-I端口中还分为单通道和双通道。
2． 色差（Component）

色差（Component）通常标志为Y/Pb/Pr，用红、绿、蓝三种颜色来标注每条线缆和接口。“Y CB CR”表示可接受隔行色差信号，而“Y PB PR”表示逐行色差信号或者HDTV色差信号，而“Y CB /PB CR /PR”表示可自动识别隔行/逐行色差信号。绿色线缆（Y），传输亮度信号。蓝色和红色线缆（Pb和Pr）传输的是颜色差别信号。色差的效果要好于S端子，因此不少DVD以及高清播放设备上都采用该接口。如果使用优质的线材和接口，即使采用10米长的线缆，色差线也能传输优秀的画面。
3． HDMI

HDMI是高清晰度多媒体接口（High Definition Multimedia）。它可以提供高达5Gbps的数据传输带宽，可以传送无压缩的音频信号及高分辨率视频信号。同时无需在信号传送前进行数/模或者模/数转换，可以保证最高质量的影音信号的数字传送。将传统的视频传送线缆和音频传送线缆集成到HDMI的传送线缆中。目前，HDMI在针脚上和DVI兼容，只是采用了不同的封装。它同DVI一样是传输全数字化信号的。不同的是，HDMI接口不仅能传输高清数字视频信号，还可以同时传输高质量的音频信号。对于没有HDMI接口的用户，可以用适配器将HDMI接口转换为DVI接口，但这样就失去了音频信号。高品质的HDMI线材，即使长达20米，也能保证优秀的画质。
4． BNC
BNC（同轴电缆卡环形接口）接口主要用于连接高端家庭影院产品以及专业视频设备。BNC电缆有5个连接头，分别接收红、绿、蓝、水平同步和垂直同步信号。BNC接头可以让视频信号相互间干扰减少，可达到最佳信号响应效果。此外，由于BNC接口的特殊设计，连接非常紧，不必担心接口松动而产生接触不良。

3.2.4 MCU、终端、摄像头
除了上述的外围条件外，高清视频会议系统中的核心设备MCU和终端必须同时具有高清的处理能力。终端的摄像头最高可达1080线 30帧/秒的能力。
终端必须具有高清图像的编解码能力，MCU必须具有高清图像多点处理能力。才能构成一个高清视频会议系统。
一个真正意义上的高清视频会议系统必须做到：
l 多点会议高清；
l 解像度：1280x720P以上分辨率；
l 帧速率：30帧/秒；
l 双流：支持H.239标准,视频流同时是1024x768以上分辨率;
l 高清的分辨率下必须保持原有的加密等会议功能等。
3.3 视频会议系统设备选型
Polycom 在总结以前的视频会议终端的基础上，吸收了众多厂家产品的长处，总结了视频会议技术发展的最新成果，成功推出了HDX系列的视频会议终端。HDX系列终端以其简洁、灵活、直观的操作使用，优良的视、音频性能，强大的会议功能，赢得了广大用户的欢迎。其低价格、高性能的形象为视频业界带来了一场革命，促使高性能的会议电视系统普及化，一改视频会议系统价格昂贵的形象。HDX系列产品以其极高的性能价格比，占据着绝对领先的市场份额，是视频会议系统的首选。
Polycom的MCU的完全遵循电信级结构设计，核心设备采用了硬件一体化结构，避免了过多的板卡及接口造成故障点多、设备配置及故障排查繁琐的不足。双网口的设计避免了使用外部交换，不会由于交换机网口故障而导致系统瘫痪，同时使用内部总线交换可提高运算效率，大大提升系统的延时反映。
使用IP网络可以提供MCU冗余备份保护机制，从总体上来说，线路的稳定要比设备（MCU）的稳定性更高。因此MCU的备份保护机制要比网络的备份保护机制更重要和迫切。Polycom的MCU产品具备在线互为备份的机制，可充分为XXXX单位的高清视频会议系统提供MCU级别的冗余备份。同时，IP网络本身具备多重冗余保障机制，当网络遇到问题时，POLYCOM可提供使用PSTN网络作为备用网络。对于无法加入会议的会场，可通过拨打固话或移动电话使其加入会议。PSTN备份方案的优点是不需要额外的网络维护开销，稳定可靠，在IP网络故障时肯定能够保证派上用处。
Polycom的MCU的电信级的结构、电信级的功能提供给用户混网、混速、混协议的强大功能，可以为用户提供一个多功能（视频会议、音频会议、音视频会议）一体化的多媒体交互平台。今天购买的基于IP网络的MCU，明天可以扩充支持新技术的端口；今天的视频会议系统，明天可以将其应用于音频会议系统。今天的高性能将成为明天的财富。此外，其灵活、强大的会议功能，完善的系统诊断、维护手段深受用户的欢迎。
本方案的目标就是将合理的功能、出色的性能在所提供的产品、所构成的系统中体现出来，同时尽量减少不必要的投资并保护已有的投资。
在本项目中推荐配置Polycom公司的多点控制单元RMX 、HDX系列高清终端和RSS系列高清数字录播服务器构成系统。
3.4 高清视频会议系统描述
根据具体情况初步设计，考虑到网络的拓扑结构和具体的应用情况，我们建议：本次建设的高清视频会议系统采用星状集中式，总公司信息中心配置1台高清MCU。
视频会商会议系统通过为专线网络连接各二级相关机构的视频会议网络系统。
根据总公司管理机构的职能设置和地理位置分布的特点，本视频会议系统采用支持H.323协议的组网结构，在所有会议室提供基于H.323协议的1280x720p高清晰图像质量终端，电信级专业MCU可以实现H.323高清和普清视频终端设备的互连。

本系统包含30个会场，均采用720P或1080P高清视频会议终端。
核心设备共提供2个千兆网口，互相冗余备份，完全保障会议无故障运行。

高清视频会议系统设备配置表
序号

设备名称
设备型号
设备描述
数量
1
中心总部
高清视频会议终端
HDX 8000-1080
支持720P/1080P，最大带宽6M，支持H.239双流
1
多点控制单元
POLYCOM
RMX1016C
最大带宽4M，支持16分屏，最大支持16个点（和16个SIP音频接入能力）
1
数字录播服务器
RSS 4000
720P/1080P录制，点播
1
2
各分支机构
高清视频会议终端
HDX 7000-1080
支持720P/1080P，最大带宽4 M，支持H.239双流
30

在总公司中心机房设置1台支持高清电信级多点会议控制器MCU，负责本地以及全网视频会议的调度和控制。以H.323方式连接下辖的视频会议终端，为这些最重要的会议、会商室提供高稳定、高清晰的优质会场图像。
根据具体的网络规划和实际情况，我们推荐采用Polycom公司下述产品构建系统。
l RMX1000多点控制单元，作为核心汇结和多媒体交换设备；
l HDX8000高清系列高性能终端，作为主会场终端；
l HDX7000高清系列高性能终端，作为各分会场终端；
l RSS4000数字录播服务器，作为会议的存储和备份；
在会议电视控制中心采用多点控制器RMX，并且放置在网络的汇接中心。所有的会议电视终端都要和MCU建立连接，通过MCU进行视频图像的交换，语音的混合播放。
多点控制器RMX应当放置在网络的汇接中心，以保证RMX到所有的终端的都有足够的带宽、使通讯质量得到保障。
通过本次高清视频会议系统的建设，可满足下列应用需求：
1、任意两个会场参与的点对点会议
2、基于全网的多点会议，用于日常例会、指令传达
3、基于多分屏模式的，由不同部门参与的可视化会商
4、有多种培训资料同时共享的远程培训会议
……
3.4.1 网络中心配置
视频会议网络系统的控制中心独立于会场，实现各会场的接入，并提供各会场语音混合、转发，图像的拼接、转发，甚至各种视音频的编码转换以及各种会议功能。并且也是数据会议的汇接中心。控制中心一般设置在网络汇接的核心点，例如：信息中心、网络中心等便于连接、有足够带宽的位置。为整个视频会议系统提供管理、服务的系统。根据项目要求为会议电视控制中心配置1台RMX实现高清图像的汇接。
多点控制器采用POLYCOM 公司的最新型RMX1000 多点控制单元。RMX1000 作为电信级的多媒体信息交互系统，具有独特的电信级宽带视频总线架构，形成了高度可靠的电信级业务平台，延时仅有80ms，具有处理大容量1920x1080p高清的支持能力。
3.4.2 主会场终端设备配置
主会场会商室配置Polycom高端的高清会议电视终端HDX。
推荐使用HDX8000-1080p。
HDX为全新一代的1280x720p、1920x1080p的高清视频会议终端，具有业界无可比拟的效果。HDX机架安装、含全向麦克风、高清摄像头；该设备具有3路高清视频输入，2路高清视频输出接口； 支持最高720p 60帧/秒、1080p 30帧/秒的帧频；支持高清双流等有关资料详见下述。

宝利通HDX 8000由多种标准化的、机架式视频会议系统构成。专为会议室、集成的室内环境和特殊应用而设计。系统功能灵活，标准化的输入输出选项用于特殊需求的定制方案。宝利通HDX 8000拥有多项业界首创功能，如用于同时显示人物与内容影像的同步高清双流，Siren 22环绕立体声和首屈一指的高清摄像头等。
3.4.3 数字录播服务器推荐RSS4000（选配）

在主会场中心机房配置一台高清数字录制点播服务器POLYCOM RSS2000，RSS200可以录制H.323单点、点对点以及多点的会议，并且可以实时通过H323视频会议终端或电脑实时回放。RSS可以通过WEB、视频终端、Polycom RMX进行实时的管理和控制。
特点优势
l 视频会议H系列码流直接录制，避免二次编解码，无损伤录制回放会议。
l 支持单点、点对点以及多点会议录制；
l 支持H.239 双流同步录制；
l 支持1920x1080p HD国际高清图像无损伤录制；
l 同时录制会议原始码流和ASF格式码流，允许会议终端和电脑回放会议；
l 支持实时直播，便于会议扩大直播到桌面；
l 支持录制内容的自动定时备份；
l 支持IETF标准DTMF编码，可以实现终端、MCU实时控制；
l POLYCOM RMX系列多点控制器在线实时控制；
l 完善的文档和用户授权、认证管理机制
l 支持多台设备堆叠，便于构成大规模应用系统；
l 简便易用的中文管理界面；
l 功能强大的应用程序接口（API）；
3.4.4 各分会场终端设备配置
分会场会商室配置Polycom高端的高清会议电视终端HDX。
推荐使用HDX7000-1080p。
HDX为全新一代的1280x720p、1920x1080p的高清视频会议终端，具有业界无可比拟的效果。HDX机架安装、含全向麦克风、高清摄像头；该设备具有2路高清视频输入，2路高清视频输出接口； 支持最高720p 60帧/秒、1080p 30帧/秒的帧频；支持高清双流等有关资料详见下述。

宝利通HDX 7000由多种标准化的、机架式视频会议系统构成。专为会议室、集成的室内环境和特殊应用而设计。系统功能灵活，标准化的输入输出选项用于特殊需求的定制方案。宝利通HDX 7000拥有多项业界首创功能，如用于同时显示人物与内容影像的同步高清双流，Siren 22环绕立体声和首屈一指的高清摄像头等。
上述设备的基本功能和连接能力及使用见下述，作为视频会议室，应该充分考虑到视频会议的功能特点，并根据自己的实际情况和会议特点选择相应的会议辅助设备，各设备的摆放应根据实际的环境和会议习惯，选择合适位置和摆放方式。
详见后附产品介绍。
3.5 系统的全面扩展
本系统中的终端和MCU均已经支持SIP协议，可以将SIP协议的终端和H.323终端混和组网开会。并在软交换的SIP服务器系统更加完善平稳转入SIP系统。

第4章 视频会议功能
本系统中配置的会议电视终端及多点控制器MCU，具有灵活而强大的功能。用户可以根据自己的具体应用需求组织各种会议：点对点的会议、全网范围基于主MCU 的多点会议。在各种规模的会议下都有非常丰富、灵活的会议功能、手段满足不同的会议需求。整个系统不仅能支持标准的H.323会议，还能支持SIP的会议，并且在所有的协议下均支持AES的加密会议。
4.1 终端点对点视频会议
视频会议系统中的任何一台终端，都可以直接呼叫系统中的另一台终端，建立双向连接，进行会议和交流。
可以实现25帧动态效果。音频协议采用目前视频会议领域最优秀的G.722.1 Annex C音频算法，音频质量达到CD水平，除此以外可以更可以实现22khz音频编码以及目前国际上最先进的视频会议左右声道分离技术。
4.2 多点视频会议
POLYCOM RMX1000是一个非常强大的一体化多媒体会议平台，适应多种网络环境，其各种会议功能为企业提供了丰富的会议手段。POLYCOM RMX1000统一由管理员通过专用管理软件实现管理，方便了系统管理员对整个视频会议系统的管理。
多点会议是视频会议系统的主要应用形式之一，这种会议需要MCU和各地的终端配合完成。这种会议参与会场较多，参会人数也较多，比如：
行政办公会
项目研讨会
案例分析会
领导决策会
4.3 多组多点视频会议
本次建设的视频会议系统可以同时召开多个会议，这样可以同时满足系统内同时产生的多个的远程视频会议的要求。
不同的会场之间进行不同方面的工作会议。
多个项目同时进行会议沟通，比如：召开一个远程培训的同时，还要进行一个领导决策会议。
系统管理员可以对每个会议进行单独的控制和管理。
4.4 多分屏视频会议
MCU支持标准的多分屏，可在会议进行中任意选择和更改分屏显示模式，分屏中每个窗口的图像可以是指定的，也可以是自动语音激励切换。

4.5 混合视频会议
RMX1000支持高清与标清协议混合开会，具备多网络接入能力，具备语音与视频的混合能力，具备多种协议、多种速率、多种编码的混合兼容。
这些混合能力即可以在同一会议中实现也可以在多个并发的会议中实现。

4.6 双流数据协作会议
POLYCOM支持ITU的H.239双流协议。传统的视频会议活动图像分辨率为CIF(352*288)，对于静态图片也不过达到4CIF( 704*576)，不能满足的许多日常应用，像财务报表、工作文档、Microsoft PowerPoint等特殊内容的要求，这些图表和专用软件的最低分辨率也要达到1024×768。
推荐的视频终端通过H.239双流技术，采用CIF（352×288）传送人物（People），XGA(1024×768) 传送内容（Content），实现数据会议功能。它采用硬件处理的方式，用户直接将笔记本电脑或PC机连接在设备的VGA接口上。同时终端设备提供了VGA接口和音频输入接口，可以通过POLYCOM终端提供的专用线缆连接笔记本或PC，将图像和声音同时输入。用户发送双流时只需要轻点遥控器上的播放按钮，终端将自动获取PC上的图像画面，然后在不牺牲分辨率的情况下将这些画面送到远端。远端通过2台显示设备分别显示会场的图像和高清晰的PC内容。
POLYCOM的H.239双流技术是可以通过多级MCU级联的，并且支持所有网络类型。在MCU的支持下，可以召开全网H.239双流会议，所有节点的设备均可以接收两路视频图像，充分考虑了视频会议系统今后扩容的需求。

4.7 多点会议的召开方式
召开的全网大会需要严格定义与会者。在会议开始前确定参加会议的会场，非定义的与会者不允许加入会议，会议召开时可以呼入或呼出连接与会者，可为会议加锁，禁止任意终端加入会议，充分保证了视频
