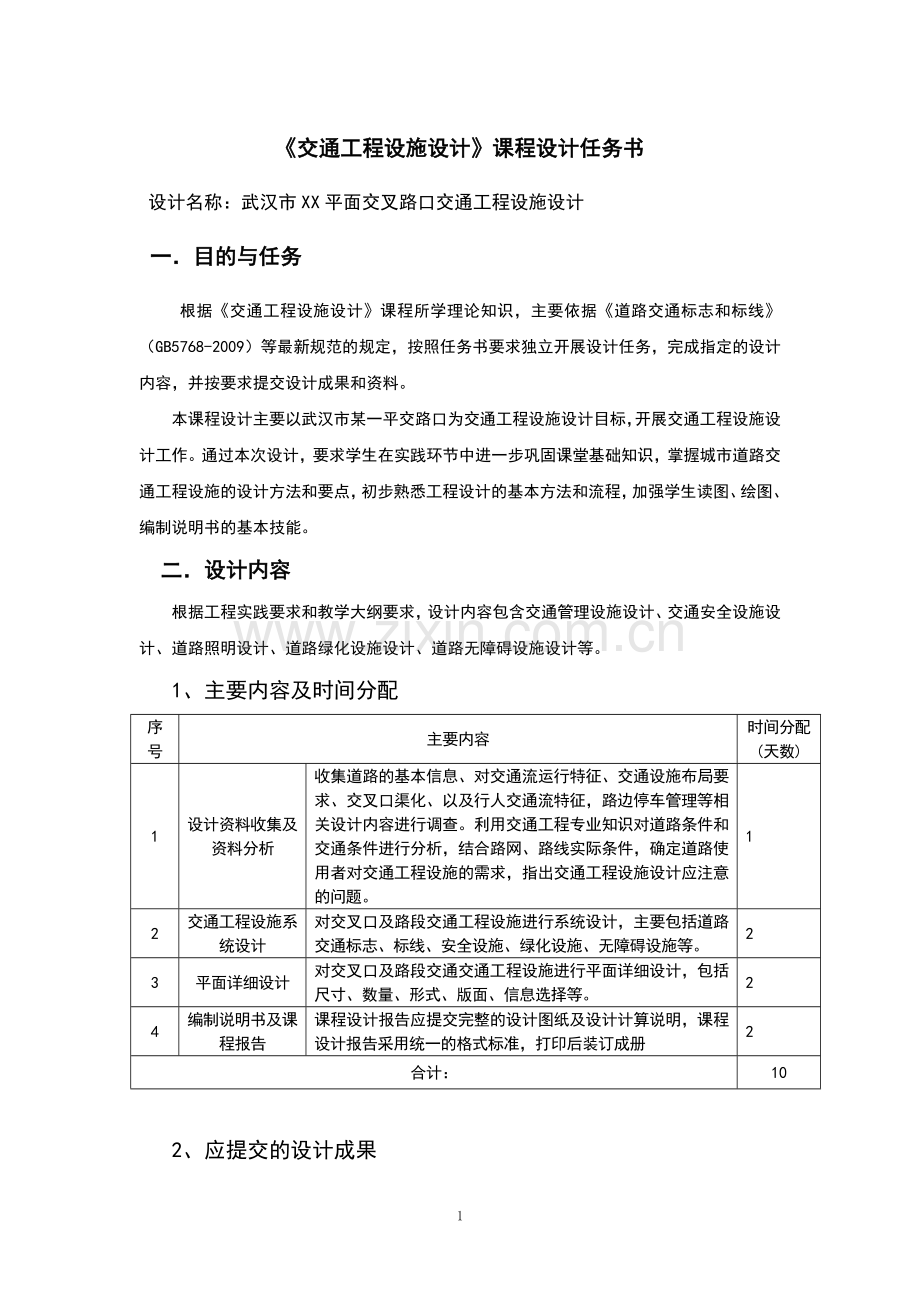

《交通工程设施设计》课程设计任务书
设计名称：武汉市XX平面交叉路口交通工程设施设计
一．目的与任务
根据《交通工程设施设计》课程所学理论知识，主要依据《道路交通标志和标线》（GB5768-2009）等最新规范的规定，按照任务书要求独立开展设计任务，完成指定的设计内容，并按要求提交设计成果和资料。
本课程设计主要以武汉市某一平交路口为交通工程设施设计目标，开展交通工程设施设计工作。通过本次设计，要求学生在实践环节中进一步巩固课堂基础知识，掌握城市道路交通工程设施的设计方法和要点，初步熟悉工程设计的基本方法和流程，加强学生读图、绘图、编制说明书的基本技能。
二．设计内容
根据工程实践要求和教学大纲要求，设计内容包含交通管理设施设计、交通安全设施设计、道路照明设计、道路绿化设施设计、道路无障碍设施设计等。
1、主要内容及时间分配
序号
主要内容
时间分配
(天数)
1
设计资料收集及资料分析
收集道路的基本信息、对交通流运行特征、交通设施布局要求、交叉口渠化、以及行人交通流特征，路边停车管理等相关设计内容进行调查。利用交通工程专业知识对道路条件和交通条件进行分析，结合路网、路线实际条件，确定道路使用者对交通工程设施的需求，指出交通工程设施设计应注意的问题。
1
2
交通工程设施系统设计
对交叉口及路段交通工程设施进行系统设计，主要包括道路交通标志、标线、安全设施、绿化设施、无障碍设施等。
2
3
平面详细设计
对交叉口及路段交通交通工程设施进行平面详细设计，包括尺寸、数量、形式、版面、信息选择等。
2
4
编制说明书及课程报告
课程设计报告应提交完整的设计图纸及设计计算说明，课程设计报告采用统一的格式标准，打印后装订成册
2
合计：
10

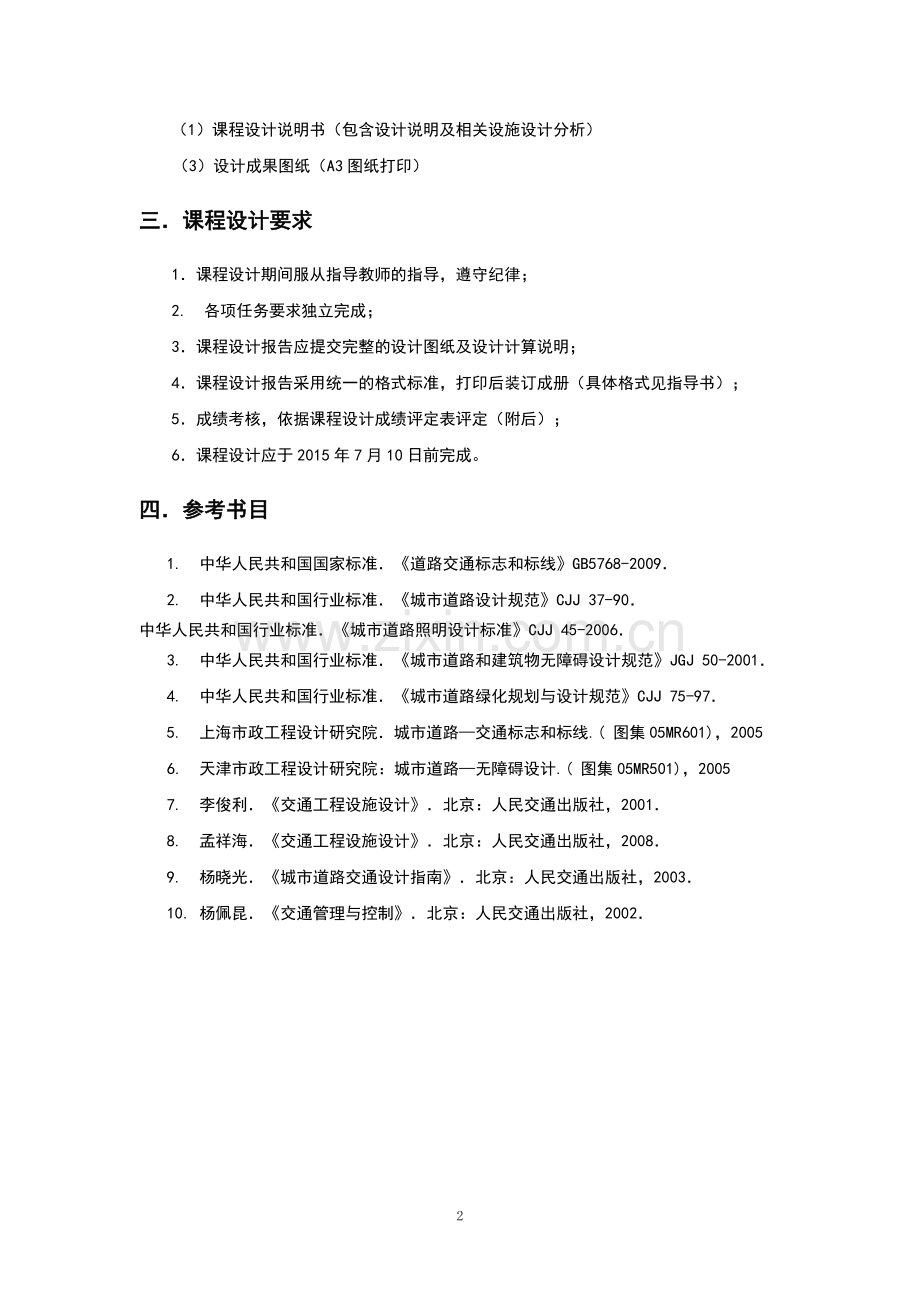

2、应提交的设计成果
（1）课程设计说明书（包含设计说明及相关设施设计分析）
（3）设计成果图纸（A3图纸打印）
三．课程设计要求
1．课程设计期间服从指导教师的指导，遵守纪律；
2. 各项任务要求独立完成；
3．课程设计报告应提交完整的设计图纸及设计计算说明；
4．课程设计报告采用统一的格式标准，打印后装订成册（具体格式见指导书）；
5．成绩考核，依据课程设计成绩评定表评定（附后）；
6．课程设计应于2015年7月10日前完成。
四．参考书目
1. 中华人民共和国国家标准．《道路交通标志和标线》GB5768-2009．
2. 中华人民共和国行业标准．《城市道路设计规范》CJJ 37-90．
中华人民共和国行业标准．《城市道路照明设计标准》CJJ 45-2006．
3. 中华人民共和国行业标准．《城市道路和建筑物无障碍设计规范》JGJ 50-2001．
4. 中华人民共和国行业标准．《城市道路绿化规划与设计规范》CJJ 75-97．
5. 上海市政工程设计研究院．城市道路—交通标志和标线.( 图集05MR601)，2005
6. 天津市政工程设计研究院：城市道路—无障碍设计.( 图集05MR501)，2005
7. 李俊利．《交通工程设施设计》．北京：人民交通出版社，2001．
8. 孟祥海．《交通工程设施设计》．北京：人民交通出版社，2008．
9. 杨晓光．《城市道路交通设计指南》．北京：人民交通出版社，2003．
10. 杨佩昆．《交通管理与控制》．北京：人民交通出版社，2002．

《交通工程设施设计》课程设计指导书
一．课程设计装订格式
（一）封面
（二）目录
（三）课程设计任务书
（四）课程设计指导书
（五）课程设计说明书
（六）课程设计成果图表和图纸
二．课程设计进度安排
（一）准备工作阶段
l 17周一上午，设计资料收集；现场踏勘和调研基础上进行交通和道路条件分析
l 17周一下午，现场踏勘和调研基础上进行交通和道路条件分析
（二）方案设计阶段
l 17周二~周三，进行交通工程设施系统设计、计算、分析等作业。
（三）详细设计阶段
l 17周三~周五，绘制设计图表和图纸，进行详细设计并撰写课程设计报告；
l 17周末，提交本次课程设计的成果。
三．课程设计主要内容及设计要点
（一）主要内容
1、交通工程设施设计说明
1）设计依据
开展本次设计所依据的规范和标准。
2）设计范围及内容
本次设计的具体位置、范围、及开展的主要工作。
3）现场调研及道路、交通条件分析
根据设计内容，确定调研内容，主要包括所提供设计资料的校对、现状道路的基本信息、交通流运行特征、交通设施布局、交叉口渠化及信号控制、行人交通流特征，路边停车管理等。现状问题分析主要从交通设施设计的规范性、渠化设计的合理性、行人过街组织与设计、非机动车处理、公交站站点位置、容量及形式设计、路边停车管理的有序性等方面进行。
4）设计原则
依据规范要求，阐明各项设计的设计原则。
5）交通工程设施设计（含各类交通设施设计的计算与论证）
（1） 交叉口渠化：主要包括交叉口渠化设计说明、交叉口进口道展宽段、渐进段长度设计（含导向车道线长度、鱼肚皮设计计算）、人行横道宽度确定、公交站台位置、容量及形式论证与设计、指路标志信息的选取及尺寸说明等。
（2） 交通标志设计：依据最新的规范，进行交叉口及路段交通标志的详细设计，包括各类标志前置距离、设置组合、设置形式、指路信息选择、版面设计、尺寸设计等内容的论证，以及标志牌结构设计、支撑方式设计等。
（3） 交通标线设计：依据最新的规范，进行交叉口及路段交通标线详细设计，包括车道宽度标划、车道数确定、交叉路口及路段纵向标线、横向标线及字符标记等的设计与论证；港湾式公交停靠站站点布局及形式设计等。
（4） 无障碍设施设计：依据相关设计原则，主要对道路缘石坡道、盲道以及无障碍标志进行设计。包含盲道设置形式、设置位置及盲道砖类型规格及纹样设计；缘石坡道位置、平面形式设计、以及无障碍标志牌设计等。
（5） 绿化设施设计：依据相关设计标准，对道路绿带进行设计，绘制道路标准段绿化景观大样图。
7）施工要求
标志、标线等施工过程应注意的事项，包含涂料施工、标志安装、防锈防腐措施、运输等注意事项。
2、CAD设计图纸（A3图纸打印）
主要包括以下几个部分：
（1）道路交通标志标线平面设计图
Ø 交叉口及路段标志标线设计总图
（2）交通标志标线大样图
Ø 机动车导向箭头大样图
Ø 地面道路标线大样图
Ø 交通标志版面大样图
Ø 港湾式公交停靠站标志标线布置大样图
（4）绿化设计
Ø 道路绿化设计平面图
Ø 道路绿化设计大样图
根据分组情况，各组成员提交的设计图纸如下表：
（1） 标段内（交叉口或路段）标志标线设计总图

序号
主要内容
备注说明
1
交通标志牌面大样图（指路标志）、单柱式标志结构图、交通标志基础一、绿化设计图

2
交通标志牌面大样图（其它标志）、双柱式标志结构图、交通标志基础二、照明设计图、港湾式公交停靠站标志标线布置大样图
其它标志包含交叉口及路段上设置的禁令、指令及警告标志。
3
机动车导向箭头大样图、单悬臂指路标志结构图、交通标志基础三、无障碍设计盲道设计图

4
地面道路标线大样图、单悬臂分道标志结构图、交通标志基础四、无障碍设计缘石坡道设计图

（二）设计要点
l 注意《道路交通标志和标线》（GB5768-2009）最新规范中部分标志标线设置参数和形式的调整，本课程设计所设计内容要求按最新规范规定进行，规范中没有详细规定的内容可以参照《长沙市道路交通设施设计优化指南（试行）》等其它设计资料进行。
l 城市主干道、城市次干道、支路的路段上机动车道宽度一般为3.25m～3.5m；平面交叉路口进口道受现有道路宽度限制时，每条机动车道宽度可采用2.8m～3.5m，当大型车辆混入率小于15％时可取下限；特殊情况其宽度不应小于2.5m。平面交叉路口出口道每条机动车道宽度不应小于3m，但出口道只有一条车道时不应小于3.25m。
l 车道宽度的计算界限规定：车行道中心双实线以一侧单实线线宽中心计；中心单实线、车行道分界线和车行道边缘线均以线宽的中心计。
l 平面交叉口计算车速应视车流行驶方向而定，直行车在进口道部分的计算车速一般宜取路段车速的0.7倍，左右转车辆的计算车速宜取路段车速的0.5倍。
l 交叉口渠化设计
（1） 各进口道部分的车道数一般应多于相应道路路段的车道数，当确定进口道车道数及划分车道功能时，应考虑高峰小时周期平均到达量。
（2） 应根据其流入交通的流量、流向及相交道路类别确定进口道车道数、划分车道功能并做渠化设计；
（3） 交叉口设计应注意节约用地，合理拆迁；
（4） 交叉口几何设计、交通设施设计应与交通信号控制设计同步进行，相互协调；
（5） 应考虑行人的通行，并符合残疾人、儿童、老人等交通弱者的通行要求。
l 注意规范规定的交通标志和标线的配合建议。
l 设置连续照明的机动车交通道路的照明标准值应符合规范规定，并确保其具有良好的诱导性。
l 人行道口或人行横道两侧，均应设置缘石坡道，可选择单面坡或三面坡的形式；城市中心区道路的人行道应设置盲道，人行天桥、人行地道、人行横道及主要公交车站应设提示盲道。
l 道路绿化设计应结合交通安全、环境保护、城市美化等要求，选择种植位置、种植形式、种植规模，采用适当树种、草皮、花卉。
四．提供的设计资料及参考资料
1）武汉市相应区域电子地图
2）电子文献
Ø 中华人民共和国国家标准．《道路交通标志和标线-第一部分：总则》GB5768.1-2009．
Ø 中华人民共和国国家标准．《道路交通标志和标线-第二部分：道路交通标志 》GB5768.2-2009．
Ø 中华人民共和国国家标准．《道路交通标志和标线-第三部分：道路交通标线》GB5768.3-2009．
Ø 中华人民共和国行业标准．《城市道路设计规范》CJJ 37-90．
Ø 中华人民共和国行业标准．《城市道路照明设计标准》CJJ 45-2006．
Ø 中华人民共和国行业标准．《城市道路和建筑物无障碍设计规范》JGJ 50-2001．
Ø 中华人民共和国行业标准．《城市道路绿化规划与设计规范》CJJ 75-97．
交通工程设施设计课程设计成绩评定表
项目
分值
优秀
(100>x≥90)
良好
(90>x≥80)
中等
(80>x≥70)
及格
(70>x≥60)
不及格(x<60)
评分
参考标准
参考标准
参考标准
参考标准
参考标准
学习态度
15
学习态度认真，科学作风严谨，遵守组织纪律
学习态度比较认真，科学作风良好，遵守组织纪律
学习态度尚好，遵守组织纪律
学习态度尚可，能遵守组织纪律
学习马虎，纪律涣散，工作作风不严谨

设计任务完成情况
15
严格保证设计时间，并按任务书中规定的进度开展各项工作
能按期圆满完成任务书规定的任务
基本保证设计时间，按期完成各项工作
能按期完成任务
不能保证设计时间和进度

专业技术水平与实际能力
40
设计方案合理、分析与计算正确，设计图纸规范，有很强的实际动手能力、分析问题能力和计算机应用能力
设计方案合理、分析与计算正确，设计图纸比较规范，有较强的实际动手能力、分析能力和计算机应用能力
设计方案合理，分析与计算基本正确，设计图纸比较规范，有一定的实际动手能力
设计方案基本合理，分析与计算无大错，设计图纸无大错
设计方案不合理，分析与计算有原则错误，设计图纸有较多错误，实际动手能力差

报告撰写质量
30
结构严谨，逻辑性强，报告层次清晰，语言准确，格式规范；图表非常工整、清晰
结构合理，符合逻辑，报告层次分明，语言准确，格式规范；图表工整、清晰
结构合理，层次较为分明，文理通顺，格式较规范；图表比较工整、清晰
结构基本合理，逻辑基本清楚，文字尚通顺，图表较工整
内容空泛，结构混乱，文字表达不清，错别字较多，图表不工整或不清晰

指导教师评定成绩：
指导教师签名： 年 月 日
