第二次 电感式传感器----差动变压器
一、 实验目的
1.了解差动变压器的基本结构原理及工作特性
2.了解差动变压器的应用
二、 实验原理
电桥 互感 差动连接
三、 实验内容
1. 差动变压器的性能测试
1）调音频振荡器f=5KHz，幅值Vp-p=2V

2）调节测试微头使第二通道输出最小，此为残余电压，记录X0，V0

3）在X0处上下移动磁芯，观察第二通道的波形是否过零翻转，翻转了说明L1、L2已结成差动方式
4）回到X0处，分别向上，向下作输出数据（X，U）每次一圈0.5mm
2差动变压器的标定
1）差放调零

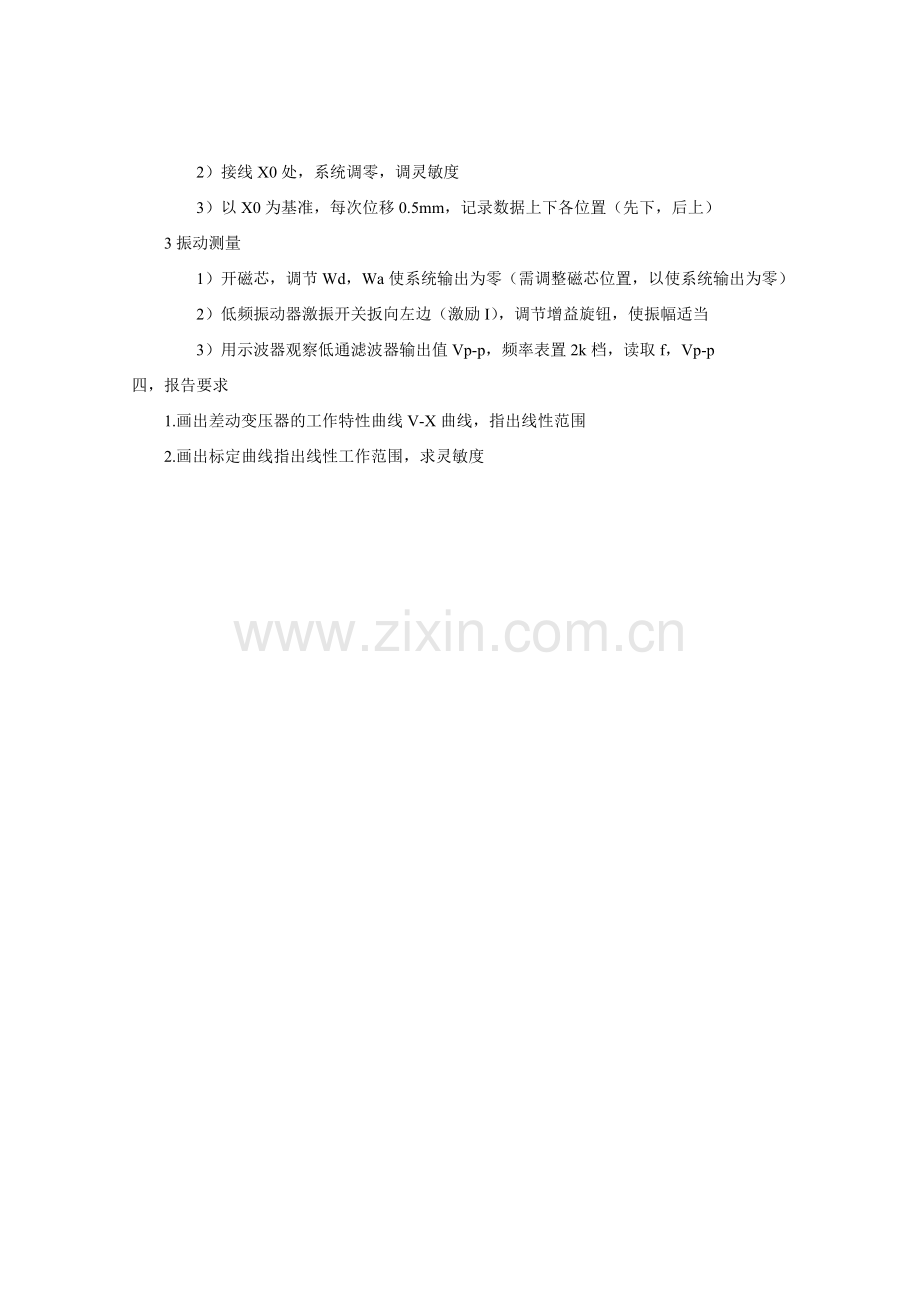

2）接线X0处，系统调零，调灵敏度
3）以X0为基准，每次位移0.5mm，记录数据上下各位置（先下，后上）
3振动测量
1）开磁芯，调节Wd，Wa使系统输出为零（需调整磁芯位置，以使系统输出为零）
2）低频振动器激振开关扳向左边（激励I），调节增益旋钮，使振幅适当
3）用示波器观察低通滤波器输出值Vp-p，频率表置2k档，读取f，Vp-p
四，报告要求
1.画出差动变压器的工作特性曲线V-X曲线，指出线性范围
2.画出标定曲线指出线性工作范围，求灵敏度
