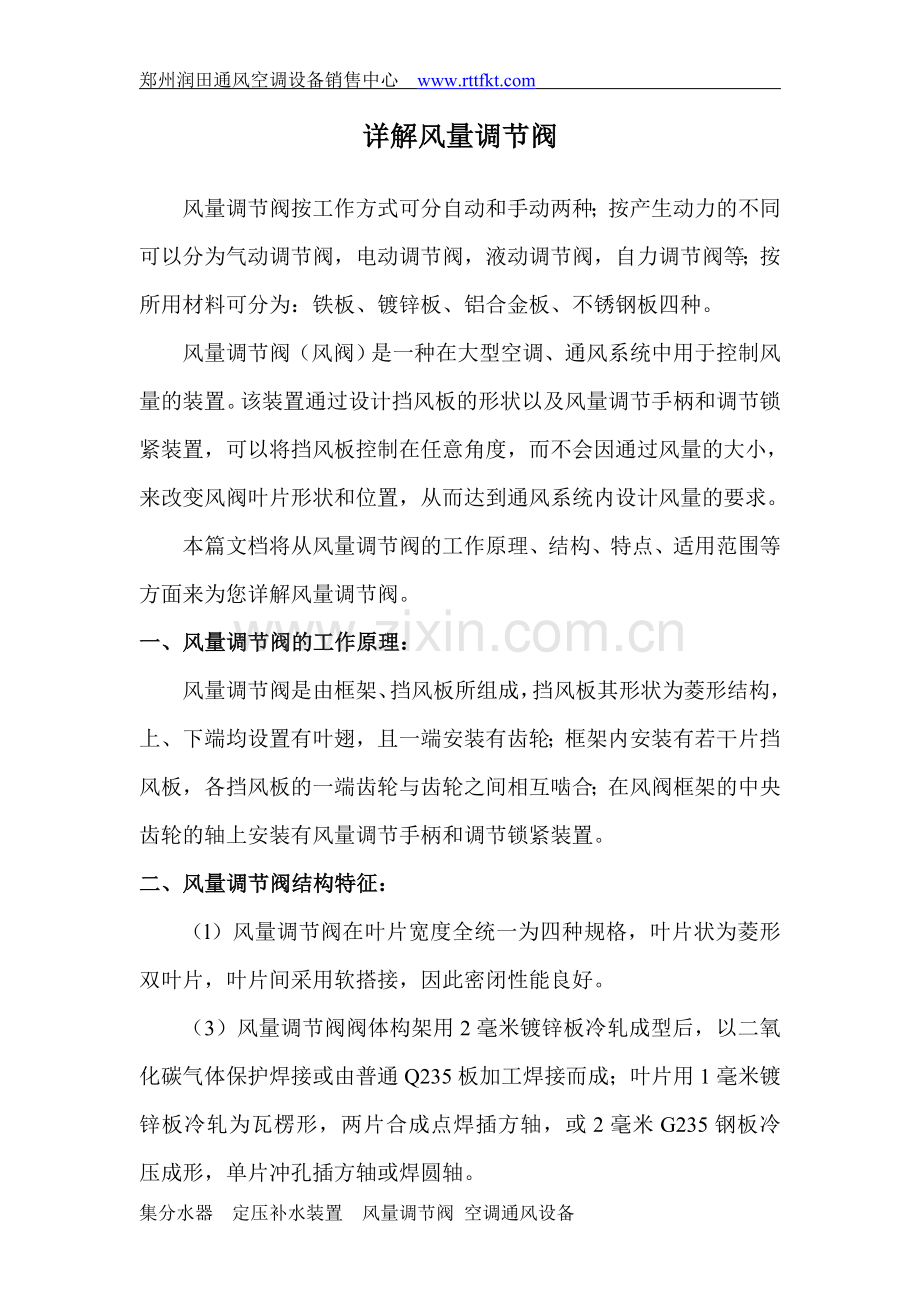

详解风量调节阀

风量调节阀按工作方式可分自动和手动两种；按产生动力的不同可以分为气动调节阀，电动调节阀，液动调节阀，自力调节阀等；按所用材料可分为：铁板、镀锌板、铝合金板、不锈钢板四种。
风量调节阀（风阀）是一种在大型空调、通风系统中用于控制风量的装置。该装置通过设计挡风板的形状以及风量调节手柄和调节锁紧装置，可以将挡风板控制在任意角度，而不会因通过风量的大小，来改变风阀叶片形状和位置，从而达到通风系统内设计风量的要求。
本篇文档将从风量调节阀的工作原理、结构、特点、适用范围等方面来为您详解风量调节阀。
一、风量调节阀的工作原理：
风量调节阀是由框架、挡风板所组成，挡风板其形状为菱形结构，上、下端均设置有叶翅，且一端安装有齿轮；框架内安装有若干片挡风板，各挡风板的一端齿轮与齿轮之间相互啮合；在风阀框架的中央齿轮的轴上安装有风量调节手柄和调节锁紧装置。
二、风量调节阀结构特征：　　
（l）风量调节阀在叶片宽度全统一为四种规格，叶片状为菱形双叶片，叶片间采用软搭接，因此密闭性能良好。 　　
（3）风量调节阀阀体构架用2毫米镀锌板冷轧成型后，以二氧化碳气体保护焊接或由普通Q235板加工焊接而成；叶片用1毫米镀锌板冷轧为瓦楞形，两片合成点焊插方轴，或2毫米G235钢板冷 压成形，单片冲孔插方轴或焊圆轴。　
三、风量调节阀的特点： 　
（l）风量调节阀接管尺寸与全国通风管道标准化规定的矩形风管尺寸相同。 　
（2）风量调节阀叶片为对开式和顺开式，在通风、空气调节、空气净化系统中作为调节阀。
（3）通过试验测定，风量调节阀的气密性好，其相对漏风量在5%左右，调节性能好。

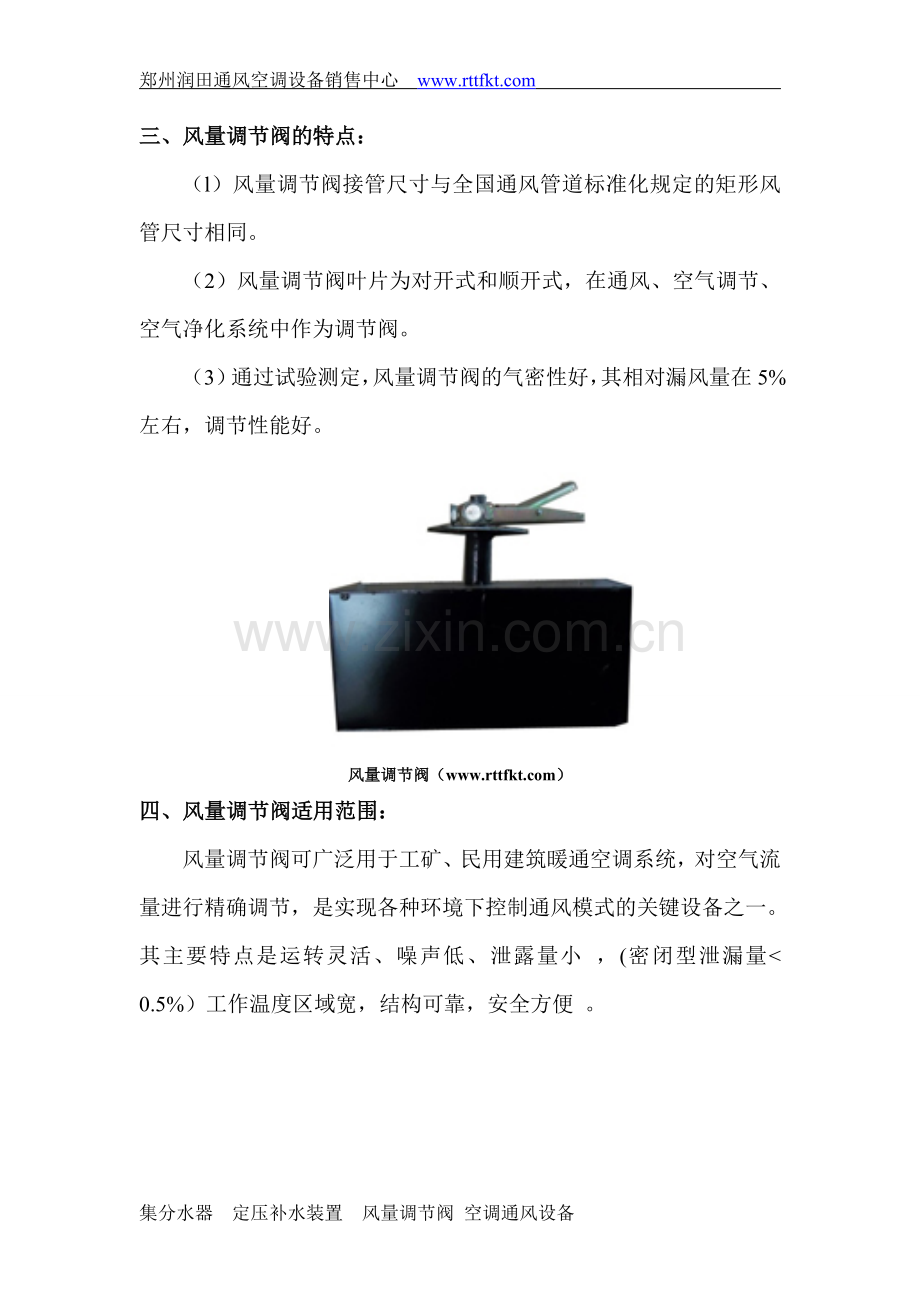

风量调节阀（）
四、风量调节阀适用范围：
风量调节阀可广泛用于工矿、民用建筑暖通空调系统，对空气流量进行精确调节，是实现各种环境下控制通风模式的关键设备之一。其主要特点是运转灵活、噪声低、泄露量小 ，(密闭型泄漏量< 0.5%）工作温度区域宽，结构可靠，安全方便 。
