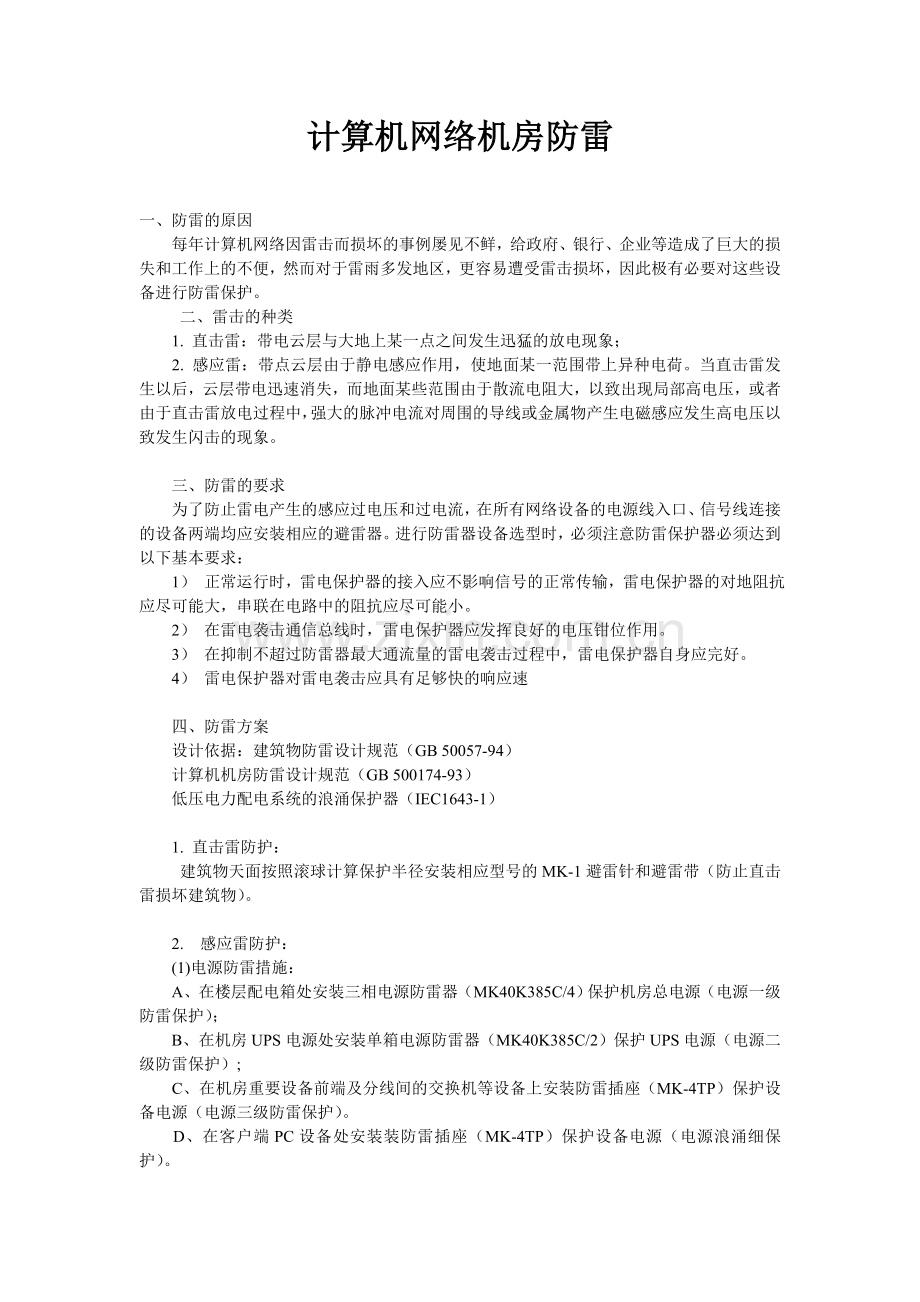

计算机网络机房防雷

一、防雷的原因
　　每年计算机网络因雷击而损坏的事例屡见不鲜，给政府、银行、企业等造成了巨大的损失和工作上的不便，然而对于雷雨多发地区，更容易遭受雷击损坏，因此极有必要对这些设备进行防雷保护。
　　二、雷击的种类
　　1. 直击雷：带电云层与大地上某一点之间发生迅猛的放电现象；
　　2. 感应雷：带点云层由于静电感应作用，使地面某一范围带上异种电荷。当直击雷发生以后，云层带电迅速消失，而地面某些范围由于散流电阻大，以致出现局部高电压，或者由于直击雷放电过程中，强大的脉冲电流对周围的导线或金属物产生电磁感应发生高电压以致发生闪击的现象。

　　三、防雷的要求
　　为了防止雷电产生的感应过电压和过电流，在所有网络设备的电源线入口、信号线连接的设备两端均应安装相应的避雷器。进行防雷器设备选型时，必须注意防雷保护器必须达到以下基本要求：
　　1） 正常运行时，雷电保护器的接入应不影响信号的正常传输，雷电保护器的对地阻抗应尽可能大，串联在电路中的阻抗应尽可能小。
　　2） 在雷电袭击通信总线时，雷电保护器应发挥良好的电压钳位作用。
　　3） 在抑制不超过防雷器最大通流量的雷电袭击过程中，雷电保护器自身应完好。
　　4） 雷电保护器对雷电袭击应具有足够快的响应速

　　四、防雷方案
　　设计依据：建筑物防雷设计规范（GB 50057-94）
　　计算机机房防雷设计规范（GB 500174-93）
　　低压电力配电系统的浪涌保护器（IEC1643-1）

　　1. 直击雷防护：
　建筑物天面按照滚球计算保护半径安装相应型号的MK-1避雷针和避雷带（防止直击雷损坏建筑物）。

　　2. 感应雷防护：
　　(1)电源防雷措施：
　　A、在楼层配电箱处安装三相电源防雷器（MK40K385C/4）保护机房总电源（电源一级防雷保护）；
　　B、在机房UPS电源处安装单箱电源防雷器（MK40K385C/2）保护UPS电源（电源二级防雷保护）;
　　C、在机房重要设备前端及分线间的交换机等设备上安装防雷插座（MK-4TP）保护设备电源（电源三级防雷保护）。
　　D、在客户端PC设备处安装装防雷插座（MK-4TP）保护设备电源（电源浪涌细保护）。
　（2）信号防雷措施：
　　A、在调制解调器MODEM处安装网络信号防雷器（MK-RJ11）保护ADSL设备（信号一级防雷保护）；
　　B、在路由器处与MODEM连接处安装单口网络防雷器（MK-RJ45）保护路由器（信号一级防雷保护）；
　　C、在网络主交换机串联安装机架式网络防雷器（MK-RJ45/24E）保护24口网络交换机（根据交换机端口数选择响应端口防雷器）（信号二级防雷保护）；
　　D、在网络分交换机安装相应接口数量的网络信号防雷器保护分交换机（信号三级防雷保护）；
　　E、在服务器端安装单口网络防雷器（MK-RJ45）保护服务器网卡（信号三级防雷保护）；
　　F、在客户端PC设备处安装单口网络防雷器（MK-RJ45）保护客户端电脑网卡（信号浪涌细保护）。
　　3． 接地：
　　混合接地法：在主机房和分线间分别抽主钢筋焊接铜铁接头，安装MK-HLX接地汇集箱，安装MK-DDL等地电位连接器（防止地电位反击），再沿静电地板下边四周安装40*4铜汇流排，将地线和设备外壳等连通。
独立接地法：当没有建筑接地或不能满足接地电阻时，可在室外空地采用LKX系列接地产品制作接地网（根据现场设计），然后将地网采用16平方毫米铜缆线引致室内，安装MK-HLX接地汇集箱，安装MK-DDL等地电位连接器（防止地电位反击），再沿静电地板下边四周安装40*4铜汇流排，将地线和设备外壳等连通。
