35kv变电所电气部分初步设计.docx

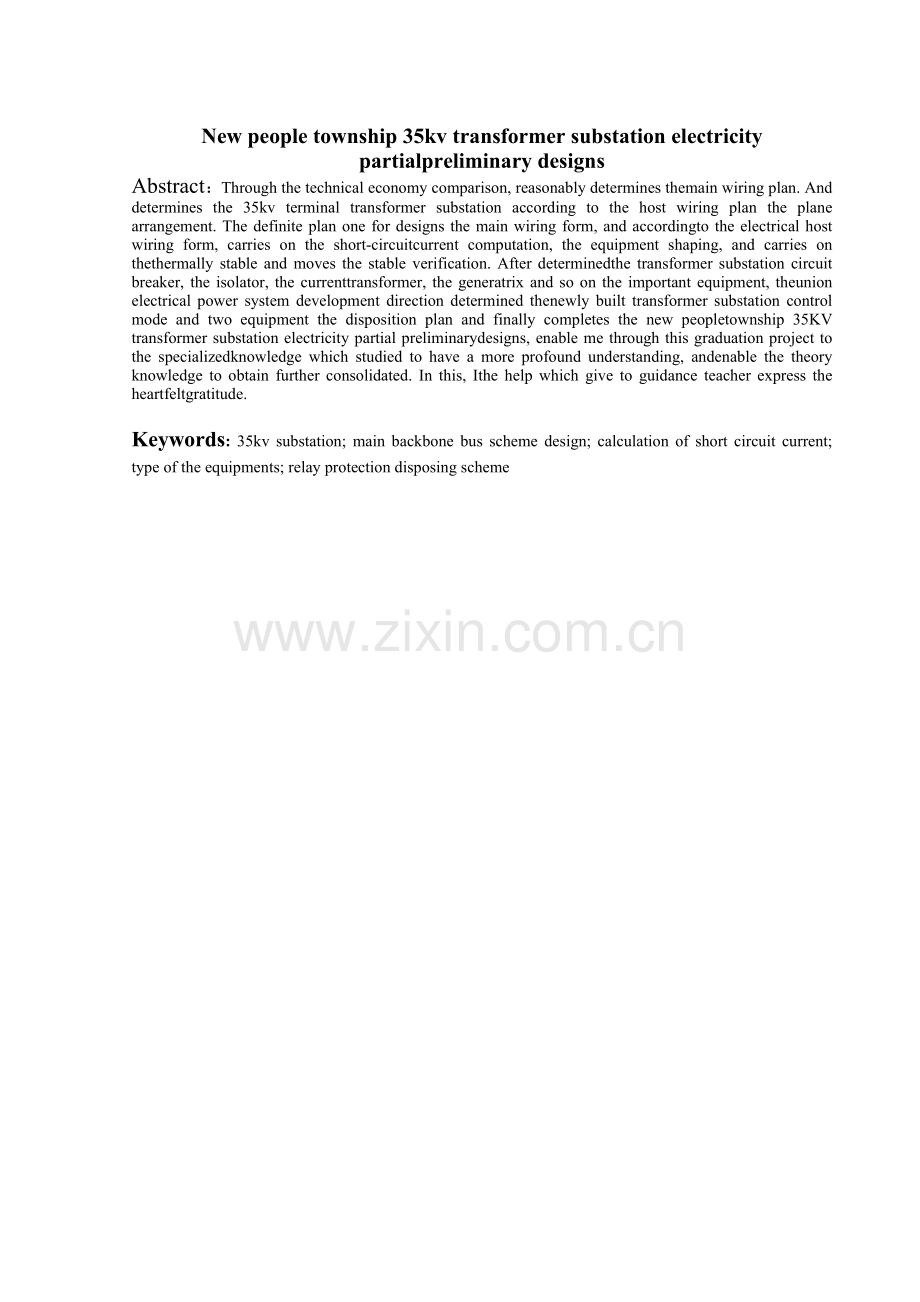

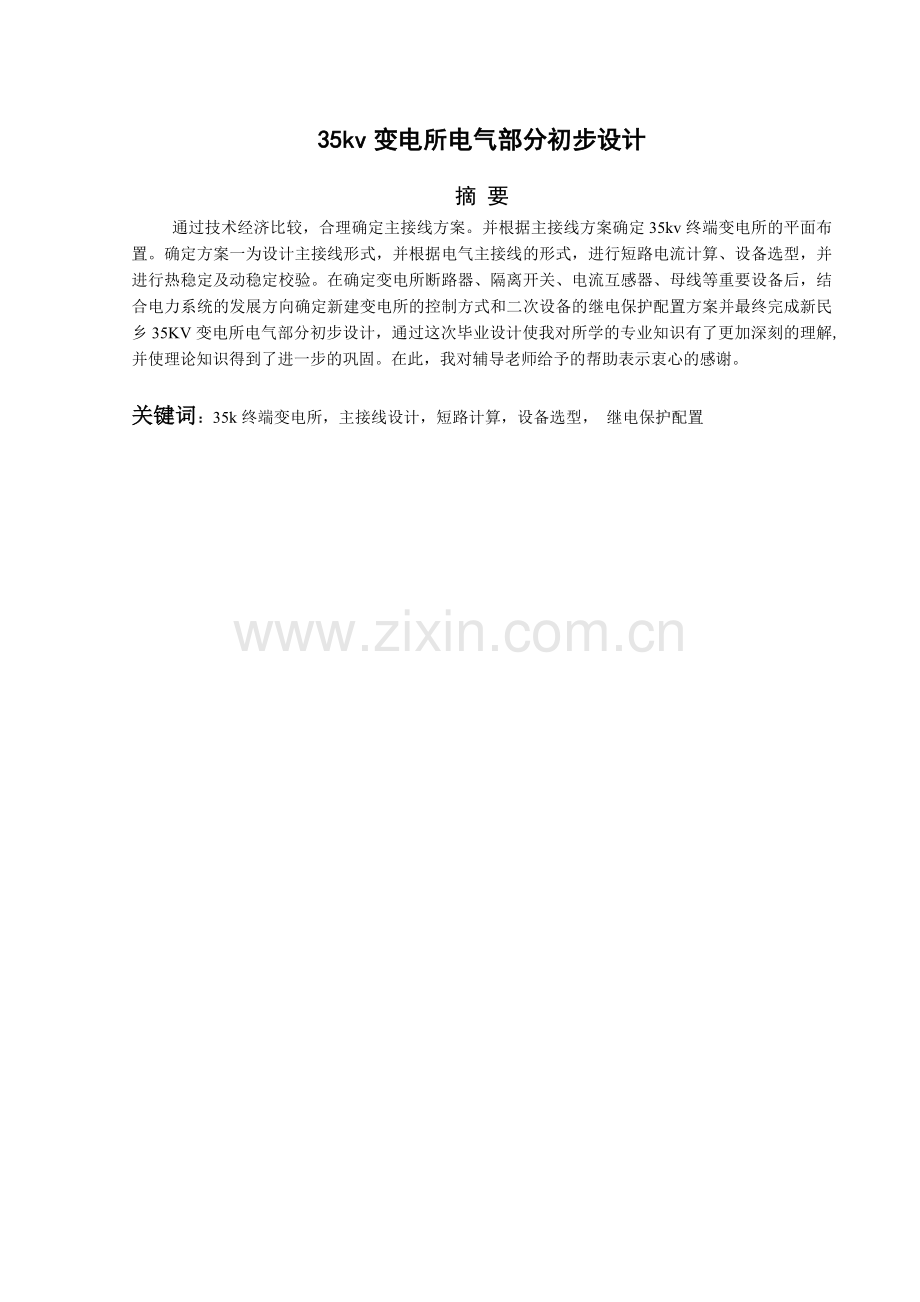

35kv变电所电气部分初步设计摘 要通过技术经济比较，合理确定主接线方案。并根据主接线方案确定35kv终端变电所的平面布置。确定方案一为设计主接线形式，并根据电气主接线的形式，进行短路电流计算、设备选型，并进行热稳定及动稳定校验。在确定变电所断路器、隔离开关、电流互感器、母线等重要设备后，结合电力系统的发展方向确定新建变电所的控制方式和二次设备的继电保护配置方案并最终完成新民乡35KV变电所电气部分初步设计，通过这次毕业设计使我对所学的专业知识有了更加深刻的理解,并使理论知识得到了进一步的巩固。在此，我对辅导老师给予的帮助表示衷心的感谢。关键词：35k终端变电所，主接线设计，短路计算，设备选型， 继电保护配置New people township 35kv transformer substation electricity partialpreliminary designsAbstract：Through the technical economy comparison, reasonably determines themain wiring plan. And determines the 35kv terminal transformer substation according to the host wiring plan the plane arrangement. The definite plan one for designs the main wiring form, and accordingto the electrical host wiring form, carries on the short-circuitcurrent computation, the equipment shaping, and carries on thethermally stable and moves the stable verification. After determinedthe transformer substation circuit breaker, the isolator, the currenttransformer, the generatrix and so on the important equipment, theunion electrical power system development direction determined thenewly built transformer substation control mode and two equipment the disposition plan and finally completes the new peopletownship 35KV transformer substation electricity partial preliminarydesigns, enable me through this graduation project to the specializedknowledge which studied to have a more profound understanding, andenable the theory knowledge to obtain further consolidated. In this, Ithe help which give to guidance teacher express the heartfeltgratitude.Keywords: 35kv substation; main backbone bus scheme design; calculation of short circuit current; type of the equipments; relay protection disposing scheme目录前言1第一篇2一、设计要求2二、原始资料2三、设计任务书2四、设计成果2第二篇2第一章 概述 3一、设计依据3二、设计原则3三、变电站建设的必要性3第二章 电气主接线设计方案 3第一节 主接线的设计原则 4第二节 设计和论证 5第三章 主变容量、型号 12一、主变台数的选择12二、主变容量的确定12三、主变压器接线形式的选择12四、结论12第四章 所用变的选择和设计 13第五章 短路电流计算 14一、概述14二、短路电流计算目的14三、一般规定14四、短路物理量15五、条件及步骤15第六章 主要电气设备的选择及效验 17一、一般原则17二、技术条件17三、环境条件18四、环境保护18五、断路器的选择与效验19六、隔离开关的选择与效验20七、电流互感器的选择与效验21八、电压互感器的选择与效验21九、母线的选择与效验22第七章 支持绝缘子和穿墙套管的选择 22第八章 避雷器的选择 24一、变电所的防雷保护规划24二、直接雷的电压保护24三、雷电侵入波的过电压保护24四、避雷器的配置25五、避雷线的配置25总结27致谢28参考文献29附：电气主接线图30继电保护设施图30电气设备平面布置图3035kv终端变电所一般为电力系统重要的枢纽变电所和地区的重要变电所，主要进行系统的功率交换和中压供电。它直接影响整个电力系统的安全与经济运行，起着变换和分配电能的作用。电气主接线是变电所设计的首要部分，也是构成电力系统的重要环节，主接线的确定对电力系统整体及变电所本身运行的可靠性、灵活性和经济性密切相关，并且对电力设备选择、配电装置布置、继电保护的配置和控制方式的拟定有较大的影响，是变电站电气部分投资大小的决定性因素。因此，必须正确处理好各方面的关系，全面分析有影响的因素，通过技术经济比较，合理确定主接线方案，并根据主接线方案确定35kv终端变电所的平面布置。在主接线设计部分提供两套接线方案，同时依据主接线方案制定相应变电所的平面布置方案。并从技术指标、经济指标两方面进行比较论证，确定方案一为设计主接线形式，根据电气主接线形式，进行短路电流计算、设备选型，并进行热稳定及动稳定校验。在确定变电所断路器、隔离开关、电流互感器、母线等重要设备后，结合电力系统的发展方向确定新建变电所的控制方式和二次设备的继电保护配置方案。 孤山乡35KV变电所设计，它具有投资省，占地面积小，建设周期短，运行费用低四大特点，它有利于加快农网建设，有利于尽快开发。 根据设计任务书的要求，依据电力工程电气设计手册中有关内容，遵照变电所设计技术规程中有关规定，现对35KV变电所进行设计，其设计的方法和步骤如下：第一篇 任务书一、设计要求：1.建立工程设计的正确观点，掌握电力系统设计基本原则和方法；2.培养独立思考、解决问题的能力；3.学习使用参考书的能力；学习撰写工程设计说明书。二、原始资料：1.设计范围本工程是某县农网建设改造项目之一，设计范围为新建变电站电气部分。2.站址概况变电站位于某镇，站旁有乡级公路，交通方便。该站离最远端负荷为10.5公里。该站35kV线路由北向南进线，10kV朝西出线。 3.接入系统该站接入系统的方式为：本变电站35kV电源进线由附近变电站单回线接入。接入系统的出口断路器断流容量为400 MVA。4.建设规模变电站建设规模为一台主变压器，容量12500kVA，35kV进线一回，10kV出线六回，电容器补偿器分为二组，分别为3200kvar。本期工程全部建成。5.站址概况本电站位于某镇，站旁有乡级公路，交通方便。该站离最远端负荷为10.5公里。该站35kV线路由北向南进线，10kV朝西出线。该变电站拟采用成套配电装置，以节约占地面积，缩短建设工期，提高供电可靠性，降低设备运行费用。三、设计任务书：1.设计本变电所的主电路，论证设计方案是最佳方案，选择主变压器的容量和台数；2.设计本变电所的自用电路，选择自用主变压器的容量和台数；3.计算短路电流；4.选择断路器和隔离开关；四、设计成果：1.设计说明书一份2.主电路和所用电路图各一份第二篇 设计说明书第一章 概述一、设计依据：根据设计任务书给出的条件。二、设计原则：1.要遵守国家的法律、法规，贯彻执行国家经济建设的方针、政策和基本建设程序，特别是应贯彻执行提高综合经济效率和促进技术进步的方针。2、要根据国家规范、标准与有关规定，结合工程的不同性质不同要求，要实行资源的综合利用，要节约能源、水源、要保护环境，要节约用地并合理使用劳动力，要自足于自力更生。三、变电站建设的必要性1.为了加强县级农网供电可靠性，减少线路损耗，适应日益增长的负荷发展需要，35KV变电站位于孤山乡，站旁有乡级公路，交通方便。该站离最远端负荷为10.5公里。这样设计减小了供电半径，供电线损大幅下降，供电量增加，适应现代化建设与发展的需要，有利于企业的发展。2.本工程建设规模（1）企业变电站为35KV/10KV降压变电站，容量为12500千伏安，企业安装一台SZ9-25000/35主变压器，35KV为单母线接线。（2）变电站选址在孤山乡，站旁有乡级公路，地势平缓。第二章 电气主接线设计方案电力系统是由发电厂、变电站、线路和用户组成。变电站是联系发电厂和用户的中间环节，起着变换和分配电能的作用。为满足生产需要，变电站中安装有各种电气设备，并依照相应的技术要求连接起来。把变电站、断路器等按预期生产流程连成的电路，称为电气主接线。电气主接线是由高压电器通过连接线，按其功能要求组成接受和分配电能的电路，成为传输强电流、高电压的网络，故又称为一次接线或电气主系统。用规定的设备文字和图形符号并按工作顺序排列，详细地表示电气设备或成套装备的全部基本组成和连接关系的单线接线图，称为主接线电路图。主接线代表了变电站电气部分主体结构，是电力系统接线的主要组成部分，是变电站电气设计的首要部分。它表明了变压器，线路和断路器等电气设备的数量和连接方式及可能的运行方式，从而完成变电、输配电的任务。它的设计，直接关系着全所电气设备的选择、配电装置的布置、继电保护和自动装置的确定，关系着电力系统的安全、稳定、灵活和经济运行。由于电能生产的特点是发电、变电、输电和用户是在同一时刻完成的，所以主接线设计的好坏，也影响到工农业生产和人民生活。因此，主接线的设计是一个综合性的问题。必须在满足国家有关技术经济政策的前提下，正确处理好各方面的关系，全面分析有关影响因素，力争使其技术先进、经济合理、安全可靠。第一节 主接线的设计原则电气主接线的基本原则是以设计任务书为依据，以国家经济建设的方针、政策、技术规定、标准为准绳，结合工程实际情况，在保证供电可靠、调度灵活、满足各项技术要求的前提下，兼顾运行、维护方便， 尽可能地节省投资，就近取材，力争设备元件和设计的先进性与可靠性，坚持可靠性，坚持可靠、先进、适用、经济、美观的原则。一、主接线的设计依据： 1、负荷大小的重要性 2、系统备用容量大小 （1） 运行备用容量不宜少于8-10%，以适应负荷突变，机组检修和事故停运等情况的调频需要。 （2） 装有两台及以上的变压器的变电所，当其中一台事故断开时，其余主变压器的容量应保证该变电所60%70%的全部负荷，在计及过负荷能力后的允许时间内，应保证车间的一、二级负荷供电。（3）变电所的分期和最终建设规模;（4）系统专业对电气主接线提供的具体资料。二、主接线的基本要求：电气主接线设计应满足可靠性、灵活性、经济性三项基本要求，其具体要求如下：1、可靠性 研究可靠性应该重视国内外长期运行的实践经验和定性分析，要考虑发电厂或变电站在电力系统中的地位和作用、所采用的设备的可靠性以及结合一次设备和相应的二次部分在运行中的可靠性进行综合分析。其具体要求如下：（1） 断路器检修时不应影响供电。系统有重要负荷，应能保证安全、可靠的供电。（2）断路器或母线故障以及母线检修时，尽量减少停运出线回数及停电时间，并且要保证全部一级负荷和部分二级负荷的供电。（3） 尽量避免发电厂、变电所全部停运的可能性。防止系统因为某设备出现故障而导致系统解裂。（4） 大机组超高压电气主接线应满足可靠性的特殊要求。2、灵活性主接线应满足在调度、检修及扩建时的灵活要求。从系统的长远规划来设计，应满足灵活性要求。（1） 调度时应该可以灵活地投入和切除发电机、变压器和线路，调配电源和负荷，满足系统在事故运行方式，检修运行方式以及特殊运行方式以及特殊运行方式下的系统调度要求。（2） 检修时可以方便地停运断路器、母线及其继电保护设备，进行安全检修而不致影响电力网的运行和对车间的供电。（3） 扩建时可以容易地从初期接线过渡到最终接线。在不影响连续供电或停运时间最短的情况下，投入新装机组，变压器或线路而不互相干扰，并且对一次和二次部分的改建工作最少。3、经济性主接线满足可靠性，灵活性要求的前提下做到经济合理。（1） 主接线应力求简单，经节省断路器、隔离开关、电流和电压互感器、避雷器等一次设备。（2） 要能使继电保护和二次回路不过于复杂，以节省二次设备和控制电缆。（3） 要能限制短路电流，以便于选择价廉的电气设备或轻型电器。（4） 如能满足系统的安全运行及继电保护要求，35kV及其以下终端或分支变电所可采用简易电器。（5） 占地面积少：主接线设计要为配电装置布置创造条件，尽量使占地面积减少。（6） 电能损失少：经济合理地选择主变压器的种类（双绕组、三绕组或自耦变压器）、容量、数量，要避免因两次变压而增加的电能损失。 第二节 主接线的设计和论证依据变电站的性质可选择单母线接线、单母线分段接线、双母线接线、外桥型接线、内桥型接线、五种主接线方案，下面逐一论证其接线的利弊。一、单母线接线：单母线接线的特点是每一回线路均经过一台断路器和隔离开关接于一组母线上。优点：（1）、接线简单清晰、设备少、操作方便。（2）、投资少，便于扩建和采用成套配电装置缺点：(1)、 可靠性和灵活性较差。任一元件（母线及母线隔离开关等）故障或检修均需使整个配电装置停电。(2)、 单母线可用隔离开关分段，但当一段母线故障时，全部回路仍需停电，在用隔离开关将故障的母线分开后才能恢复非故障段的供电。适用范围：单母线接线不能满足对不允许停电的重要用户的供电要求，一般用于6-220kV系统中，出线回路较少，对供电可靠性要求不高的中、小型发电厂与变电站中。二、单母线分段接线：2.1、用隔离开关分段的单母线接线这种界限实际上仍属不分段的单母线接线，只是将单母线截成两个分段，其间用分段隔离开关连接起来。这样做的好处是两段母线可以轮流检修，缩小了检修母线时的停电范围，即检修任一段母线时，只需断开与该段母线连接的引出线和电源回路拉开分段隔离开关，另一段母线仍可继续运行。但是，若两个电源取并列运行方式，则当某段母线故障时，所有电源开关都将自动跳闸，全部装置仍需短时停电，需待用分段隔离开关将故障的母线段分开后才能恢复非故障母线段的供电。可见，采用隔离开关分段的单母线接线较之不分段的单母线，可以缩小母线检修或故障时的停电范围。2.2、用断路器分段的单母线接线用隔离开关奋斗的单母线接线，虽然可以缩小母线检修或故障时的停电范围，但当母线故障时，仍会短时全停电，需待分段隔离开关拉开后，才能恢复非故障母线段的运行，这对于重要用户而言是不允许的。如采用断路器分段的单母线接线，并将重要用户采用分别接于不同母线段的双回路供电，足可以克服上诉缺点。 对用断路器分段的单母线的评价为:2.21 优点： A.具有单母线接线简单、清晰、方便、经济、安全等优点。B.较之不分段的单母线供电可靠性高，母线或母线隔离开关检修或故障时的停电范围缩小了一半。与用隔离开关分段的单母线接线相比，母线或母线隔离开关短路时，非故障母线段可以实现完全不停电，而后者则需短时停电。C.运行比较灵活。分段断路器可以接通运行，也可断开运行。D.可采用双回线路对重要用户供电。方法是将双回路分别接引在不同分段母线上。2.22 缺点： A.任一分段母线或母线隔离开关检修或故障时，连接在该分段母线上的所有进出回路都要停止工作，这对于容量大、出线回路数较多的配电装置仍是严重的缺点。B.检修任一电源或出线断路器时，该回路必须停电。这对于电压等级高的配电装置也是严要缺点。因为电压等级高的断路器检修时间较长，对用户影响甚大。单母线分段接线与单母线接线相比提高了供电可靠性和灵活性。但是，当电源容量较大、出线数目较多时，其缺点更加明显。因此，单母线分段接线用于：（1）电压为610KV时，出线回路数为6回及以上，每段母线容量不超过25MW；否则，回路数过多时，影响供电可靠性。（2）电压为3563KV时，出线回路数为48回为宜。（3）电压为110220KV时，出线回路数为34回为宜。2.3、单母线分段带旁路母线的接线为克服出线断路器检修时该回路必须停电的缺点，可采用增设旁路母线的方法。当母线回路数不多时，旁路断路器利用率不高，可与分段断路器合用，并有以下两种接线形式。（1） 分段断路器兼作旁路断路器接线。（2） 旁路断路器兼作分段断路器接线。优点：单母分段带旁路接线与单母分段相比，带来的唯一好处就是出线断路器故障或检修时可以用旁路断路器代路送电，使线路不停电。单母线分段带旁路接线，主要用于电压为610KV出线较多而且对重要负荷供电的装置中；35KV及以上有重要联络线路或较多重要用户时也采用。单母线分段接线，虽然缩小了母线或母线隔离开关检修或故障时的停电范围，在一定程度上提高了供电可靠性，但在母线或母线隔离开关检修期间，连接在该段母线上的所有回路都将长时间停电，这一缺点，对于重要的变电站和用户是不允许的。三、双母线接线： 优缺点分析：（1）可靠性高。可轮流检修母线而不影响正常供电。当采用一组母线工作、一组母线备用方式运行时，需要检修工作母线，可将工作母线转换为备用状态后，便可进行母线停电检修工作；检修任一母线侧隔离开关时，只影响该回路供电；工作母线发生故障后，所有回路短时停电并能迅速恢复供电；可利用母联断路器代替引出线断路器工作，使引出线断路器检修期间能继续向负荷供电。（2）灵活性好。为了克服上述单母线分段接线的缺点，发展了双母线接线。按每一回路所连接的断路器数目不同，双母线接线有单断路器双母线接线、双断路器双母线接线、一台半断路器接线（因两个回路共用三台断路器，又称二分之三接线）三种基本形式。后两种又称双重连接的接线，意即一个回路与两台断路器相连接，在超高压配电装置中被日益广泛地采用。3.1、单断路器双母线接线：单断路器双母线接线器是双母线接线中最基本的接线形式。它具有两组结构相同的母线，每一回路都经一台断路器、两组隔离开关分别连接到两组母线上，两组母线之间通过母联断路器来实现联络。双母线接线有两种运行方式，一种运行方式是一组母线工作，一组母线备用，母联断路器在正常运行时是断开的；另一种运行方式是两组母线同时工作，母联断路器在正常运行时是接通的，这时每一回路都固定连接于某一组母线上运行，故亦称固定连接运行方式。这两种运行方式在供电可靠性方面有所差异，当母线短路时，前者将短时全部停电；后者母线继电保护动作，只断开故障母线上电源回路的断路器和母联断路器，并不会使另一组母线中断工作。单断路器双母线接线具有以下优缺点:1）单断路器双母线接线的优点： 双母线接线有更高的可靠性，表现在以下几方面:A检修任一段母线时，可不中断供电，即通过倒闸操作将进出线回路都切换至其中一组母线上工作，便可检修另一组母线。B检修任一母线隔离开关时，只需停运该回路。C母线发生故障后，能迅速恢复供电。D线路断路器拒动时或不允许操作时，可经一定的操作顺序使母联断路器串入该线路代替线路断路器工作，而后用母联断路器切除核线路。E.检修任一回路断路时，可用装接“跨条”的方法，避免该线路长期停电。F.便于试验。在个别回路需要单独进行试验时，可将谅回路单独接至一组母线上隔离起来进行。G.调度灵活。各个电源和出线可以任意分配到某一组母线上，因而可以灵活地适应系统中各种运行方式的调度和潮流变化。H.扩建方便，且在扩建施工时不需停电。由于双母线具有上述优点，被广泛用于10一220kV出线回路较多且有重要负荷的配电装置中。2）单断路器双母线接线的缺点：A.接线较复杂，且在倒母线过程中把隔离开关当作操作电器使用，容易发生误操作事故。B.工作母线短路时，在切换母线的过程中仍要短时停电。C.检修线路断路器时要中断对用户的供电，这对重要用户来说是不允许的。D.于单母线接线相比，双母线接线的母线长，隔离开关数目倍增，这将使配电装置结构复杂，占地面积增大，投资明显增加。双母线接线比单母线分段接线的供电可靠性高、运行灵活，但投资也明显增大，因此，只有当进出线回路数较多、母线上电源较多、输送和穿越功率较大、母线故障后要求尽快恢复送电、母线和母线隔离开关检修时不允许影响对用户的供电、系统运行调度对接线的灵活性有一定要求等情况下，才采用双母线接线方式。3.2、双断路器双母线接线双断路器双母线这种接线，每回路内接有两台断路器，采取双母线同时运行的方式。双断路器双母线接线的优点是:A.任何一组母线或母线隔离开关发生故障或进行检修时都不会造成停电。B.任何一台断路器检修时都不需停电。C.任一电源或出线可方便地在母线上配置，运行灵活，能很好地适应调度要求，有利于系统潮流的合理分布和电力系统运行的稳定。D.隔离开关只用于检修时隔离电源，不作为操作电器，因而减少了误操作的可能性。双断路器双母线接线的主要缺点是投入使用的断路器大多，设备投资大，配电装置占地面积和维护工作量都相应地增大了许多，故在220KV及以下配电装置中很少采用。但随着电力系统容量的增大，输电距离的增加，出于对系统运行稳定性的考虑，这种接线在330KV及以上超高压变电站中的应用将日益广泛。3.3、“一台半”断路器接线“一台半”断路器这种接线的特点是在两组母线之间串联装设三台断路器，于两台断路器间引接一个回路，由于回路数与断路器台数之比为2：3，固称为一台半断路器接线或二分之三接线。这种接线的正常运行方式是所有断路器都接通，双母线同时工作。一台半断路器接线的优点是：A. 检修任一台断路器时，都不会造成任何回路停电，也不需进行切换操。B. 线路发生故障时，只是该回路被切除，装置的其他元件仍继续工作。C. 当一组母线停电检修时，只需断开与其连接的断路器及隔离开关即可，任何回路都不需作切换操作。D. 母线发生故障时，只跳开与此母线相连的断路器，任何回路都不会停电。E.操作方便、安全。隔离开关仅作隔离电源用，不易产生误操作。断路器检修时，倒闸操作的工作量少，不必像双母线带旁路接线那样要进行复杂的操作，而是够断开待检修的断路器及其两侧隔离开关就可以了，也不需要调整更改继电保护整定值。F.正常时两组母线和全部断路器都投入工作，每串断路器互相连接形成多环状接线供电，所以，运行调度非常灵活。G.与双母线带旁路母线接线和双断路器双母线接线相比，一台半断路器接线所需的开关电器数量少，配电装置结构简单，占地面积小，投资也相应减少。缺点就是二次线和继电保护比较复杂，投资较大。另外，为提高运行可靠性，防止同名回路同时停电，一般采用交替布置的原则：重要的同名回路交替接入不同侧母线；同名回路接到不同串上；把电源与引出线接到同一串上，这样布置，可避免联络断路器检修时，因同名回路串的母线侧断路器故障，使同一侧母线的同名回路一起断开。同时，为使一台半断路器接线优点更突出，接线至少应有三个串才能形成多环接线，可靠性更高。一台半断路器接线，目前在国内、外已较广泛实用于大型发电厂和变电站的330500KV的配电装置中。当进出线回路数为6回及以上，并咋系统中占重要地位时，宜采用一个半断路器接线。四、外桥型接线：外桥接线，桥回路置于线路断路器外侧，变压器经断路器和隔离开关接至桥接电，而线路支路只经隔离开关与桥接点相连。外桥接线的特点为:（1） 变压器操作方便。如变压器发生故障时，仅故障变压器回路的断路器自动跳闸，其余三回路可继续工作，并保持相互的联系。（2） 线路投入与切除时，操作复杂。如线路检修或故障时，需断开两台断路器，并使该侧变压器停止运行，需经倒闸操作恢复变压器工作，造成变压器短时停电。（3） 桥回路故障或检修时两个单元之间失去联系，出线侧断路器故障或检修时，造成该侧变压器停电，在实际接线中可采用设内跨条来解决这个问题。外桥接线适用于两回进线、两回出线且线路较短故障可能性小和变压器需要经常切换，而且线路有穿越功率通过的发电厂和变电站中。五、内桥型接线：内桥接线，桥回路置于线路断路器内侧（靠变压器侧），此时线路经断路器和隔离开关接至桥接点，构成独立单元；而变压器支路只经隔离开关与桥接电相连，是非独立单元。内桥接线的特点：（1）线路操作方便。如线路发生故障，仅故障线路的断路器跳闸，其余三回线路可继续工作，并保持相互的联系。（2）正常运行时变压器操作复杂。（3）桥回路故障或检修时两个单元之间失去联系；同时，出线断路器故障或检修时，造成该回路停电。为此，在实际接线中可采用设外跨条来提高运行灵活性。内桥接线适用于两回进线两回出线且线路较长、故障可能性较大和变压器不需要经常切换运行方式的发电厂和变电站中。桥形接线具有接线简单清晰、设备少、造价低、易于发展成为单母线分段或双母线接线，为节省投资，在发电厂或变电站建设初期，可先采用桥形接线，并预留位置，随着发展逐步建成单母线分段或双母线接线。六、结论：根据本设计的要求，从上述五种接线方式选择最适合的两种进行比较：电气主接线接线方案对比：35KV侧的接线：所设计的变电所35KV出线，最终一回，本期工程一次完成，在考虑主接线方案时，应首先满足运行可靠，操作灵活，节省投资。（1）单母接线的优缺点（方案一）：优点：接线简单清晰、设备少、操作方便、便于扩建和采用成套配电装置； 缺点：不够灵活可靠，任意元件故障或检修，均须使整个配电装置停电。单母线可用隔离开关分段，但当一段母线故障时，全部母线仍需短时停电，在用隔离开关将故障的母线段分开后才能恢复非故障段的供电。适用范围： 6-10KV配电装置的出线回路数不超过5回；35-63KV配电装置的出线回路数不超过3回；110-220KV配电装置的出线回路数不超过2回。（2）单母分段接线的优缺点（方案二）：优点：用断路器把母线分段后，对重要用户可以从不同断引出两个回路由两个电源供电；当一段母线发生故障，分开母联断路器，自动将故障隔离，保证正常段母线不间断供电和不致使重要用户停电。缺点：当一段母线或母线隔离开关故障或检修时，该段母线的回路都要在检修期间内停电；当出现为双回路时，常使架空线路出现交叉跨越；扩建时需向两个方向均衡扩建。适用范围：6-10KV配电装置出线回路数为6回及以上时；35-63KV配电装置出线回路数为4-8回时；110-220KV配电装置出线回路数为4-8回时。10KV侧的接线： 方案一： 单母线接线：具有接线简单清晰，操作方便，所用设备比较少，投资少等优点，但当母线或母侧隔离开关检修故障时，连接在母线上的所有回路都将停止工作，当母线发生短路时，所有电源回路的断路器在继电保护作用中自动跳闸，因而造成母线电压失压全部停电，检修任一电源或线路的断路器时，该回路必须停电。方案二：单母分段接线： 接线简单清晰，设备少，且操作方便，可提高供电可靠性和灵活性，不仅便于检修母线而减少母线故障影响范围，对于重要用户可以从不同段引两个回路，而使重要用户有两个电源供电，在这种情况下，当一段母线发生故障，由于分段断路器在继电保护装置的作用下，能自动将故障段切除，因而保证了正常段母线不间断供电。综上所述，单母分段接线的可靠性较高，而且比较经济，故10KV侧接线应选方案。3.4 选定主接线：经济性比较：对于电气设备，单母线分段接线要比单母线接线贵约285。土建方面，35 kV构架（包括梁、柱、基础）部分，单母线分段接线要比单母线接线贵约40。方案一在投资上低于方案二，但具有较高的灵活性，便于操作。考虑到该变电所为农村一般变电所，即终端变电所。没有重大一级用户和二级用户，这一点对于35kV变电站尤为重要，而且方案一的接线方式是青海省35 kV变电站的典型接线，具有丰富的设计运行经验，故推荐采用。第三章 主变压器容量、型号和台数的选择一、主变台数的选择： 在变电站中，用来向电力系统或用户输送功率的变压器，称为主变压器。35110KV变电所设计规范规定，主变压器的台数和容量，应根据地区供电条件、负荷性质、用电容量和运行方式等条件综合考虑确定。在有一、二级负荷的变电所中宜装设两台主变压器，当技术经济比较合理时，可装设两台以上主变压器。装有两台及以上主变压器的变电所，当断开一台时，其余主变压器的容量不应小于 60的全部负荷，并应保证用户的一、二级负荷。主变压器台数和容量直接影响主接线的形式和配电装置的结构。 正确选择变压器的台数，对实现系统安全经济和合理供电具有重要意义。目前一般的选择原则是：一般用户装设12台变压器；为了提高供电可靠性，对于、级用户，可设置两台变压器，防止一台主变故障或检修时影响整个变电所的供电，所以本所选用两台主变，互为备用，当一台变压器故障检修时由另一台主变压器承担全部负荷的75%，保证了正常供电。根据原始资料，本所主变压器配置两台。 二、主变容量的确定：1、 主变压器容量一般按变电所建成后5-10年的规划负荷选择，并适当考虑到远期10-20年的负荷发展。2、 根据变电所所带负荷的性质和电网结构来确定主变器的容量。对于有重要负荷的变电所，应考虑当一台主变压器停运时，其余变压器容量在计及过负荷能力后的允许时间内，应保证用户的一级和二级负荷供电，保证供电可靠性。3、 同级电压的单台降压变压器容量的级别不宜太多，应从全网出发，推行系列化、标准化。4、装有两台变压器的变电站，采用暗备用方式，当其中一台主变因事故断开，另一台主变的容量应满足全部负荷的70%，考虑变压器的事故过负荷能力为40%，
