中 华 人 民 共 和 国 国 家 标准
　　　　　聚烯烃绝缘铝-聚烯烃粘结护套
　　　高频农村通信电缆　铜芯非填充电缆　

　　　　 　High ftequency rural telecommunication cables
　　　　with polyolefin insrlation and laminated aluniniun
　　　polyolefin sheath-Unfillde cables with copper conductors

　 本标准参照采用国际电工委员会标准 IEC 708《聚烯烃绝缘挡潮层聚烯烃护套低频电缆》……等有
关章节的规定和国际电报电话咨询委员会 CCITT G.611《模拟传输用对称电缆线对的特性》的相关内
容。
1 主题内容与适用范围
　 本标准适用于铜芯，实心型、泡沫型、泡沫皮型或强管型烯烃绝缘，非填充，铝－聚烯烃粘结护套高频农村通信电缆。主要用本地网中。传输最高频率 123 kHz、156 kHz 或252 kHz.
　电缆系列除应符合本标准的规定外，还应符合 GB 11326.1-89《聚烯烃绝缘铝－聚烯烃粘结护套高
频农村通信电缆　一般规定》的要求。
　电缆用于架空敷设，使用环境温度—20～＋60℃;敷设温度一般不低于—5℃.
2 型式
　 电缆型式如表１。

　　　　　　　　　　　　　　　　　　　　　 表１
型式
涵义
主要敷设场所
NHYAN-A（B、C）
铜芯实心聚烯烃绝缘聚烯烃内护套铝-聚烯烃
粘结护套123(156,252)kHz农村通信电缆
吊线架空
NHYFAN-A（B、C）
铜芯泡沫聚烯烃绝缘聚烯烃内护套铝-聚烯烃
粘结护套123(156,252)kHz农村通信电缆
NHYPAN-A（B、C）
铜芯泡沫皮聚烯烃绝缘聚烯烃内护套铝-聚烯烃
粘结护套123(156,252)kHz农村通信电缆
NHYSAN-A（B、C）
铜芯绳管聚烯烃绝缘聚烯烃内护套铝-聚烯烃
粘结护套123(156,252)kHz农村通信电缆

3 规格

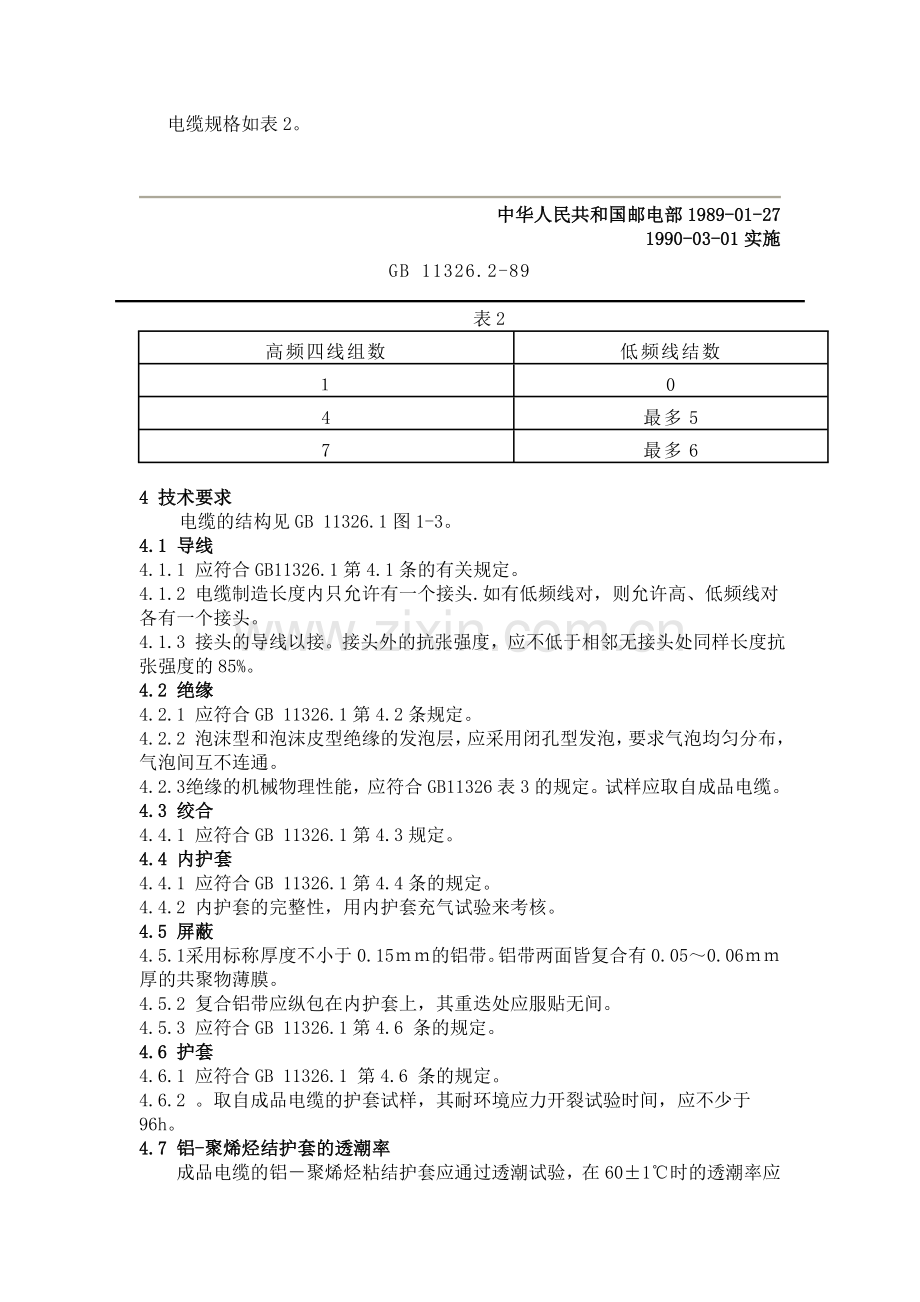

　 电缆规格如表2。

中华人民共和国邮电部1989-01-27 　　　　　　　　　　　　　　　　　　1990-03-01实施
GB 11326.2-89

　　　　　　　　　　　　　　　　　　表2
高频四线组数
低频线结数
１
0
4
最多5
7
最多6
4 技术要求
　　电缆的结构见GB 11326.1图1-3。
4.1 导线
4.1.1 应符合GB11326.1第4.1条的有关规定。
4.1.2 电缆制造长度内只允许有一个接头.如有低频线对，则允许高、低频线对各有一个接头。
4.1.3 接头的导线以接。接头外的抗张强度，应不低于相邻无接头处同样长度抗张强度的85%。
4.2 绝缘
4.2.1 应符合GB 11326.1第4.2条规定。
4.2.2 泡沫型和泡沫皮型绝缘的发泡层，应采用闭孔型发泡，要求气泡均匀分布，气泡间互不连通。
4.2.3 绝缘的机械物理性能，应符合GB 11326表3的规定。试样应取自成品电缆。
4.3 绞合
4.4.1 应符合GB 11326.1第4.3规定。
4.4 内护套
4.4.1 应符合GB 11326.1第4.4条的规定。
4.4.2 内护套的完整性，用内护套充气试验来考核。
4.5 屏蔽
4.5.1 采用标称厚度不小于0.15ｍｍ的铝带。铝带两面皆复合有0.05～0.06ｍｍ厚的共聚物薄膜。
4.5.2 复合铝带应纵包在内护套上，其重迭处应服贴无间。
4.5.3 应符合GB 11326.1第4.6 条的规定。
4.6 护套
4.6.1 应符合GB 11326.1 第4.6 条的规定。
4.6.2 。取自成品电缆的护套试样，其耐环境应力开裂试验时间，应不少于96h。
4.7 铝-聚烯烃结护套的透潮率
　　成品电缆的铝－聚烯烃粘结护套应通过透潮试验，在60±1℃时的透潮率应不大于0.1Ｄg/100ｍ/
7d(d为护套内径，ｍｍ)
4.8 电气性能
　　应符合GB 11326.1第4.8条的规定。
4.9 识别标记
　　应符合GB 11326.1 第4.9条的规定。
4.10 长度标记
　　应符合GB 11326.1第4.10条的规定。
4.11 制造长度
　　应符合GB 11326.1第4.11条的规定。
4.12 制造电缆用原料
4.12.1 应符合GB 11326.1第4.12条的规定。
GB 11326.1-89

4.12.2 铜导线应符合GB 3953《电工圆铜线》TR型的规定，其裂伸长率应不小于15%.
5 试验方法
5.1 应符合GB 11326.1第5章的规定。
5.2 测定导线的断裂伸长率，应符合GB 4909.3《裸电线试验方法》的规定。
5.3 测量导线接头的抗张强度，应符合GB 4909.3的规定。
5.4 内护套充气试验
5.4.1 充气前应有电缆两端的内护套上加装带气门咀的密封端帽，所用端帽仅使用电缆内护套内的缆芯处于气体压力下。
5.4.2 检查气压采用测量精度1.0级，量程适度的压力表。
5.4.3 充气,是将干燥的空气或氮气,充入成品电缆的内护套内,直至气压达到 62～124 kPa 的稳定值
为止。气压稳定后电缆两端的压力表读数应一样，将读数记录下来并开始计时，历时4h，气压读数下降应不超过 　 .式中t为气体温度。
5.5 测定铝-聚烯烃粘结护套的透潮率，应符合附录A的规定。
5　检验规则
　　应符合 GB 11326.1第6章的规定，并符合表3的补充规定。
　　　　　　　　　　　　　　　　　　　　　　表3
序 　号
项 　目
条文号
检验规则
试验方法
1
导线的机械物理性能

1.1
断裂伸长率
4.12.2
T每季度至少一盘次
GB 4909.3
1.2
接头的抗张强度
4.1.3
T每季度至少一盘次
GB 4909.3
2
内护套的完整性
4.4.2
T.A.全检
5.4
3
铝-聚烯粘结护套的透潮率
4.7
T每季度至少一盘次
附录A
7 标志、包装、运输、贮存
　　应符合 GB 11326.1第7章的规定，第7.6第除外。
8 安装和使用要求
　　应符合GB 11326.1第8章的规定。

GB 11326.2—89

式中：r1——干燥氮气的含潮量；
　　　r2——护套60±1℃水浴中测定的读数；
　　　L——浸入水浴中的试样长度,m.

　附加说明：
　本标准由中华人民共和国邮电扣提出。
　本标准由邮电部电信传输研究所归口。
　本标准由邮电部第五研究所负责起草。
　本标准主要起草人车立本。
