焓差测试基本原理教学提纲.ppt

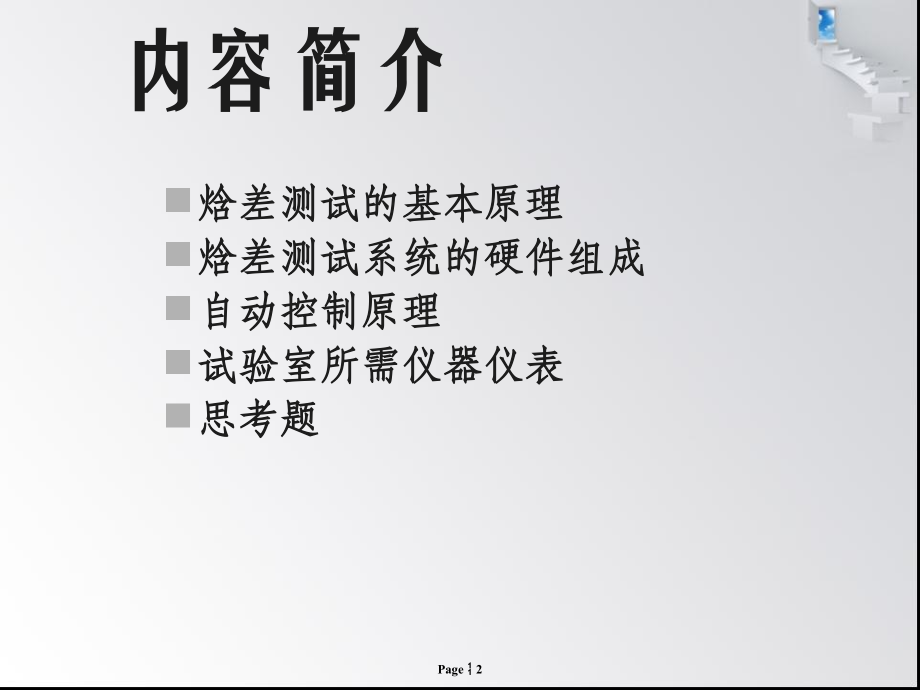

单击此处编辑母版文本样式,第二级,第三级,第四级,单击此处编辑母版标题样式,Page,*,单击此处编辑母版文本样式,第二级,第三级,第四级,单击此处编辑母版标题样式,Page,*,普通,焓差测试培训教材,广州天河兰石技术,开发有限公司,内容简介,焓差测试的基本原理,焓差测试系统的硬件组成,自动控制原理,试验室所需仪器仪表,思考题,一、基本术语：,A、干球温度（dry-bulb temperature）干球温度表所指示的温度。,B、湿球温度（wet-bulb temperature）湿球温度表所指示的温度。,C、制冷量：空调器进行制冷运行时，单位时间内从密闭的空间、房间或区域内除去的热量总和，单位：W（BTU）。,D、制冷消耗功率：空调器进行制冷运行时，所消耗的总功率。单位：W。,E、制热量：空调器进行制热运行时，单位时间内送入密闭的空间、房间或区域内的热量总和，单位：W（BTU）。,F、制热消耗功率：空调器进行制热运行时，所消耗的总功率。单位：W。,G、,能效比（EER）：在额定工况和规定条件下，空调器进行制冷运行时，制冷量与有效输入功率*之比，其值用W/W表示。,焓差测试的基本原理,H、性能系数（COP）：在额定工况（高温）和规定条件下，空调器进行热泵制热运行时，制热量与有效输入功率*之比，其值用W/W表示,J、相对湿度（relative humidity）,空气实际的水蒸汽分压力与同温度下饱和状态空气的水蒸汽分压力之比，用百分率表示。,K、静压（static pressure）,1.流体在静止时所产生的压力。,2.流体在流动时产生的垂直于流体运动方向的压力。,L、动压（velocity pressure）,流体在流动过程中受阻时，由于动能转变为压力能而引起的超过流体静压力部分的压力。,M、显热（sensible heat）,在物质的吸热或放热过程中，能使其温度发生变化的热量。(无,相变,),N、潜热（latent heat）,在一定温度和压力下，物质发生相变过程中，所吸收或放出的热量。（,相变,）,焓差测试的基本原理,二：主要图形：,1、理想状态压焓图（lgp-h）：,焓差测试的基本原理,12：压缩机压缩,23：冷凝器冷却,34：节流（热力膨胀阀）,41：蒸发器蒸发,2、焓湿图：,焓差测试的基本原理,等湿线,等焓线,等温线,等相对湿度线,等焓过程,等湿过程,等湿线,等焓线,等温线,等相对湿度线,等焓过程,等湿过程,三、测试原理:,1、空气焓差法,空调器机组正确安装在一个密闭的空间、房间或区域内（具备空气再处理装置、空调能力参数取样采集处理装置和数据显示装置）；采用测定空调器制冷、制热能力的方法（空气焓差法）对空调器的,送风参数,、,出风参数,以及,循环风量,进行测量，用测出的风量与送风、回风焓差的乘积确定空调器的能力。,焓差测试的基本原理,1.1、空气中的焓,焓是指单位重量空气所含有的总热量。,在空气调节中，对空气的加热或冷却都是在定压条件下进行的，而在过程中吸收或放出的热量可方便地用过程前后地焓差来计算，故焓是湿空气一个重要的参数。湿空气的焓量是以1kg空气为计算基础的，湿空气的焓是以1kg干空气的焓和d(g)水蒸气焓的总和，相对于（1.001d）(kg)湿空气而言，用符号h来表示。即,h=1.01t+(2500+1.84t)d/1000 kJ/kg(干空气),式中 t-空气的温度,d-空气的含湿量 g/kg,1.01-干空气的平均定压比热容 kJ/(kg*K),1.84-水蒸气的平均定压比热容 kJ/(kg*K),2500-0时的汽化潜热 kJ/kg。,焓差测试的基本原理,潜热：相变热 显热：无相变,则：对公式进行变形：,h=1.01t+(2500+1.84t)d/1000 kJ/kg(干空气),=（1.01+1.84d/1000)t+2500d/1000kJ/kg(干空气),显热 潜热,特别注意潜热和显热的定义及用法。,焓差测试的基本原理,二：普通焓差试验室的硬件组成,库房：室内侧、室外侧,风洞：静压箱、喷嘴箱、排风机,空气处理系统：a、加热加湿：加热管、加湿管,b、制冷除湿：冷机,c、空气循环：循环风机,冷却水系统：冷却冷机,1、空气处理机,焓差试验室硬件组成,a、循环风机,循环风机选型、风机间距,b、主加热管和混合器：,电压：380V,主加热管风速：,c、蒸发器：,无低温工况：管径：3/8,翅片间距：2.5mm，1HP走管14.4m,低温工况：管径：,5/8,翅片间距：5.5mm，1HP走管12m,蒸发器迎面风速：22.5m/s,d、前置加热（低温工况）,电压：220V（Y接）,e、加湿喷管,加湿喷管主管一般为DN80,喷液头为DN32,喷液头截面之和为主管的80%以上。（一般为,6,个喷液头）,f、旁通风阀,2、喷嘴箱,焓差试验室硬件组成,1、喷嘴箱喷嘴选型,主要喷嘴类型：,50、70、80、100、110、150、189,主要气缸类型：,32*350 32*480,喷嘴选型原则：,覆盖被试机所有风量。,2、喷嘴箱,焓差试验室硬件组成,2、喷嘴布置：,3、静压箱,焓差试验室硬件组成,1、风速要求：,静压箱风速：,0.76m/s,进风口：与被试机尺寸匹配,混合器：中间风速（6m/s）,出风口：9m/s,2、混合器设计：,出风混合器列数：偶数（一般为4）,3、取样管：,取样管四角的孔的中心与缩口四角对齐（一般设计5支）,3、静压箱,焓差试验室硬件组成,4、静压测试,4、送风,焓差试验室硬件组成,1、风速要求：,风道：,10,m/s以下,送风口：2.5m/s左右,回风口：2.5m/s以下,孔板：4m/s左右（距库房顶部300500mm）,三、自动控制原理,干球温度传感器,UT55A,主加热/前置加热,湿球温度传感器,UT55A,加湿,干球锁湿球,静压差,UT55A,排风机频率,房间温度,房间湿度,自动控制原理,四：主要仪器仪表,风洞：,Pt铂电阻：3支（出风干湿球、喷嘴前温度）,压力变送器：4个（大气压力、静压、喷嘴前后压差、喷嘴前压力,取样风机：1台,排风机、变频器：1套,UT55A:1台,房间：,Pt铂电阻：4支（室内外进风干湿球（房间温度）,UT55A:4台,冷却水路：,pt铂电阻：1支,ST190/SR93：1台,四：主要仪器仪表,PLC:,输出：PLC接线注意火线进PLC，零线进中继。,输入：加湿器：缺水、超温,冷机：高低压、过载（比泽尔10HP以上用两组，并且有保护器报警）,空气处理机：风机过载、主加热超温、前置超温（室外侧）,房间：烟雾温度,/,报警,冷却水路：水泵、风机过载，冷却水温度,数采：,所有未进控制仪表的传感器,切换使用的传感器（北美焓差静压静压差切换）,电量测量及互感器切换,电量测量：WT2,3,0、,ZW5435,对于要求互感器切换的要求端口的闭合性,五：思考题,一级思考题：,1、过冷、过热 lgp-h图怎么绘制？,2、普通焓差试验室可以测什么？怎么测？用到那些设备或者仪器仪表,?,3、进风参数、出风参数、循环风量怎么测？,4、焓湿图中的等温线、等焓线、等湿度线、等相对湿度线？,5、普通焓差试验室的自动控制系统？,二级思考题：,1、结合lgp-h解释冷机系统图及蒸发压力调节阀工作工况和原理？,2、结合焓湿图比较露点温度、湿球温度的大小？,3、结合焓湿图解释干球锁湿球原理？,4、结合lgp-h图解释为什么冷机配冷量,23,倍被试机能力？,5、室内焓差法、室外焓差法能力计算的差异？,谢谢大家,!,
