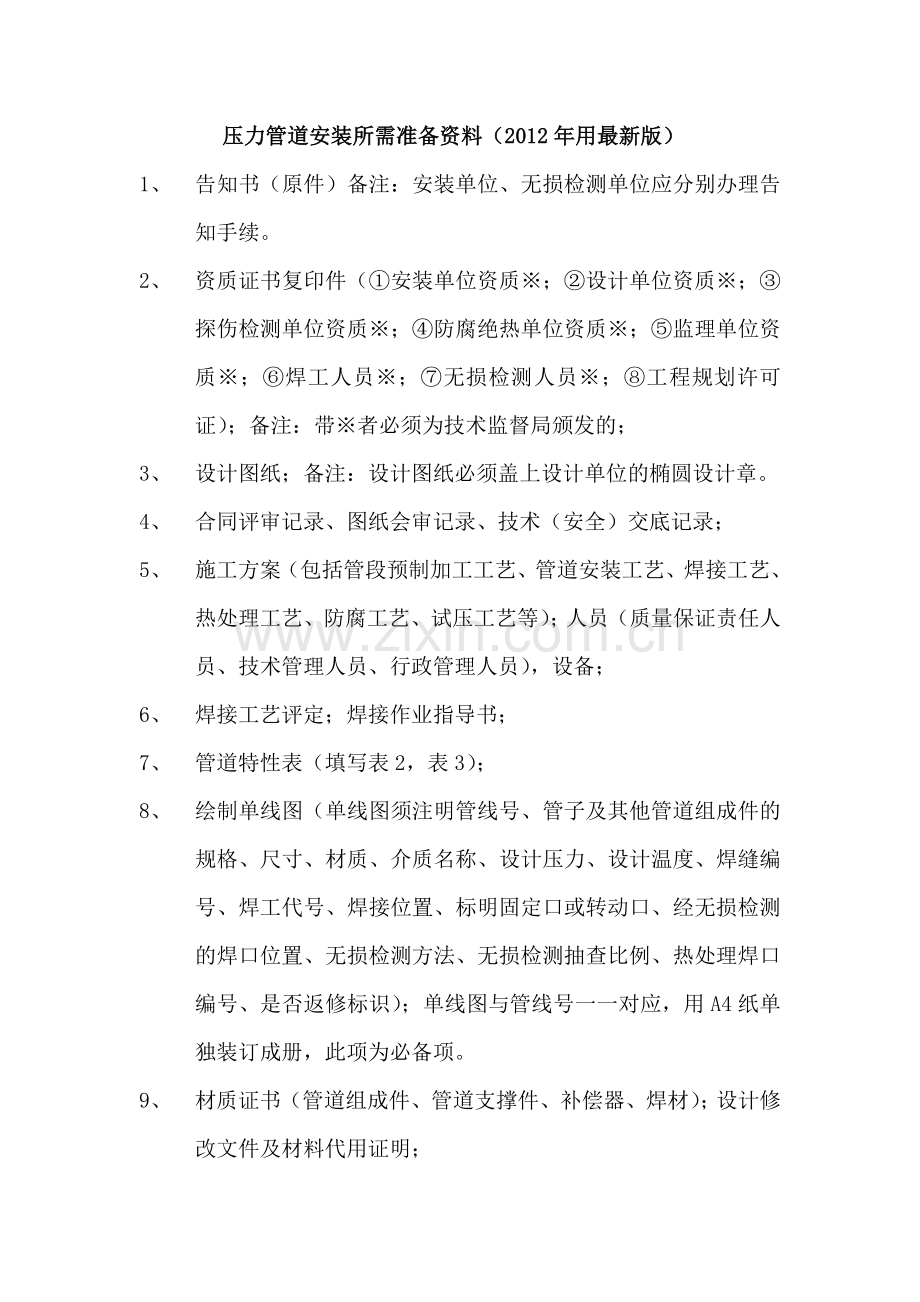

压力管道安装所需准备资料（2012年用最新版）
1、 告知书（原件）备注：安装单位、无损检测单位应分别办理告知手续。
2、 资质证书复印件（①安装单位资质※；②设计单位资质※；③探伤检测单位资质※；④防腐绝热单位资质※；⑤监理单位资质※；⑥焊工人员※；⑦无损检测人员※；⑧工程规划许可证）；备注：带※者必须为技术监督局颁发的；
3、 设计图纸；备注：设计图纸必须盖上设计单位的椭圆设计章。
4、 合同评审记录、图纸会审记录、技术（安全）交底记录；
5、 施工方案（包括管段预制加工工艺、管道安装工艺、焊接工艺、热处理工艺、防腐工艺、试压工艺等）；人员（质量保证责任人员、技术管理人员、行政管理人员），设备；
6、 焊接工艺评定；焊接作业指导书；
7、 管道特性表（填写表2，表3）；
8、 绘制单线图（单线图须注明管线号、管子及其他管道组成件的规格、尺寸、材质、介质名称、设计压力、设计温度、焊缝编号、焊工代号、焊接位置、标明固定口或转动口、经无损检测的焊口位置、无损检测方法、无损检测抽查比例、热处理焊口编号、是否返修标识）；单线图与管线号一一对应，用A4纸单独装订成册，此项为必备项。
9、 材质证书（管道组成件、管道支撑件、补偿器、焊材）；设计修改文件及材料代用证明；
备注：1.材质证书必须提供原件（带有制造单位或者经销商的红章）；
2.管道组成件及焊材到达安装工地必须约请监检人员到现场监检；
3.必须提供压力管道组成件的制造许可证（技术监督局发）；
4.埋弧焊钢管及聚氯乙烯管必须提供当地特检院出具的制造监检报告。
10、 管道用材一览表（包括管子、弯头、法兰、三通、变径、补偿器、阀门、焊条、焊丝、密封件、紧固件等）（填写表4，填写表四时请手工书写，书写工整，准确）；
11、 管道组成件的检验及复验：
11.1 材料复验报告（合金钢（CrMo钢、MoWVNb钢）、含镍低温钢、含钼奥氏体不锈钢、镍基合金、钛和钛合金材料的管道组成件）；
11.2 阀门壳体压力试验和密封试验；
11.3 外表面磁粉或渗透检验（GC1级管道设计压力≥10MPa的管子和管件；GC1级管道中输送极度危害介质的管子和管件。）
11.4 硬度检查（设计压力≥10MPa的GC1级管道用高压螺栓和螺母）
备注：本条具体要求请参考GB/T20801.4-2006
12、 高压及剧毒流体管道用弯管加工记录；
13、 主蒸汽、再热蒸汽、主给水管道弹簧支吊架弹簧安装高度记录，恒作用力支吊架制造厂性能测试记录；支吊架安装调试记录；
14、 注明蠕胀测点、监察管段、膨胀指示器、焊口及支吊架位置的单线立体图；
15、 焊材的烘干与恒温存放记录、焊材发放与回收记录；
16、 管道组装、对接检查记录。
17、 焊接记录、焊缝检查外观质量记录；
18、 埋地管道防腐及隐蔽工程记录；
19、 补偿器、支吊架、静电接地安装记录；
20、 探伤委托单、无损检测工艺卡、射线底片、无损检测报告（须注明管线号、工作介质、检测比例、合格级别）、热处理报告、焊口焊缝返修通知单；
21、 管道吹扫记录；
22、 管道强度试验记录
22.1 一般应以水为试验介质，此时Ps=1.5P设；
22.2 当以气体为试验介质时，须经设计单位同意，此时Ps=1.15 P设，真空管道的试验压力应为0.2MPa；
22.3 当管道的设计温度高于试验温度时，试验压力不得低于公式（1）计算值； PT =1.5P(S1/S2) （1）式中：PT—试验压力；S1—试验温度下管子的许用应力；S2—设计温度下管子的许用应力；当S1/S2大于6.5时，取6.5。 注：管道强度试验必须约请监检人员到现场监检。
22、 泄露性试验记录（输送极度危害、高度危害流体以及可燃流体的管道应当进行泄露试验），试验介质宜采用空气，Ps=P设；
注：管道泄露性试验必须约请监检人员到现场监检。
23、 管道防腐、绝热记录（防腐、绝热材料及厚度）；
24、 安全保护装置（包括安全阀、压力表、温度计、液位计、紧急切断阀、可燃气体报警仪等）（填写表五）的密封性能测试及检验报告；
25、 管道的单体试验及整体试运行报告；
26、 工程竣工验收报告；
27、 提供建设单位的组织机构代码和邮编。
*各项记录，报告均要有相关人员的签字，以及单位的签章。
*为便于查阅，请编写目录以及相应的页码。

表1 压力管道安装质量证明书
编号：
工程名称

工程编号

交工单元名称

交工单元编号

安装开工日期

安装竣工日期

管道级别

管道长度

设计单位

监理单位

无损检测单位

安装监检单位

使用单位

本压力管道的安装经质量检验，符合《压力管道安全技术监察规程—工业管道》、

设计文件和 的要求。

附：《压力管道安装汇总表》共 页

检验员： 日期：

质量保证工程师： 日期：

安装单位（盖章）

年 月 日

特种设备安装许可证编号：

表2 压力管道安装汇总表
证明书编号：
交工单元名称：
交工单元编号：
管线
号
管道
级别
设计
压力
（MPa）
设计
温度
(℃)
输送
介质
管道
材质
制造标准

管道
规格-外
径*壁厚
（mm）
管道
长度
（m）
铺设
方式
焊口
数量
检测方
法/比例
（%）
耐压试
验介质
压力试
验压力
（MPa）
泄露试
验压力
（MPa）
吹洗
方法
防腐
方式
保温（绝
热）方式

填表： 日期： 审核： 日期：
共 页 第 页
表3 管道数据表
管线号
公称
直径
管道
等级
介质
起止点
工作参数
设计参数
内外防护
试压
介质
清洗
介质
流程
图尾
号
管道
类别
名称
状态
起点
终点
温度（℃）
压力（MPa）
温度
（℃）
压力
（MPa）
代号
隔热
材料
隔热
厚度
（mm）
内外
防护
正常
最高
正常
最大

表四 压力管道元件及焊接材料的材质审查记录
序号
元件名称
材质
规格型号
质量证明书
复验记录
生产厂
数量
供货状态
材料标准
结论

监检员： 年 月 日 施工单位 年 月 日

表五 压力管道安全保护装置一览表
序号
名称
规格
型号
安装
位置
数量
校验报
告编号
有效期

备注：此安全保护装置指压力管道上安装的。
填表： 年 月 日 审核： 年 月 日
