工程图中的钣金展开图做法
机械CAD知识 2009-12-24 13:17:40 阅读155 评论0 字号：大中小

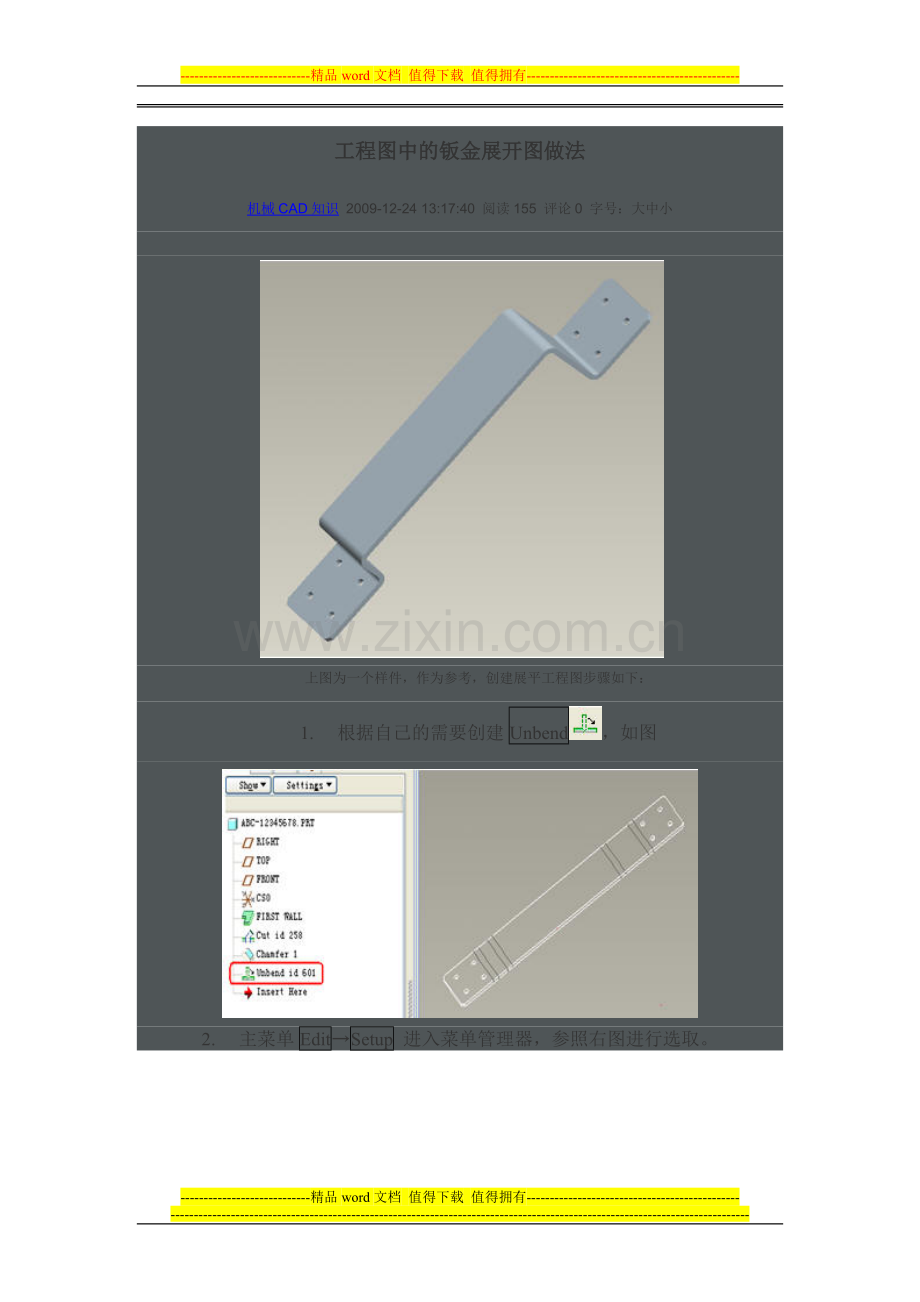

上图为一个样件，作为参考，创建展平工程图步骤如下：
1.        根据自己的需要创建Unbend，如图

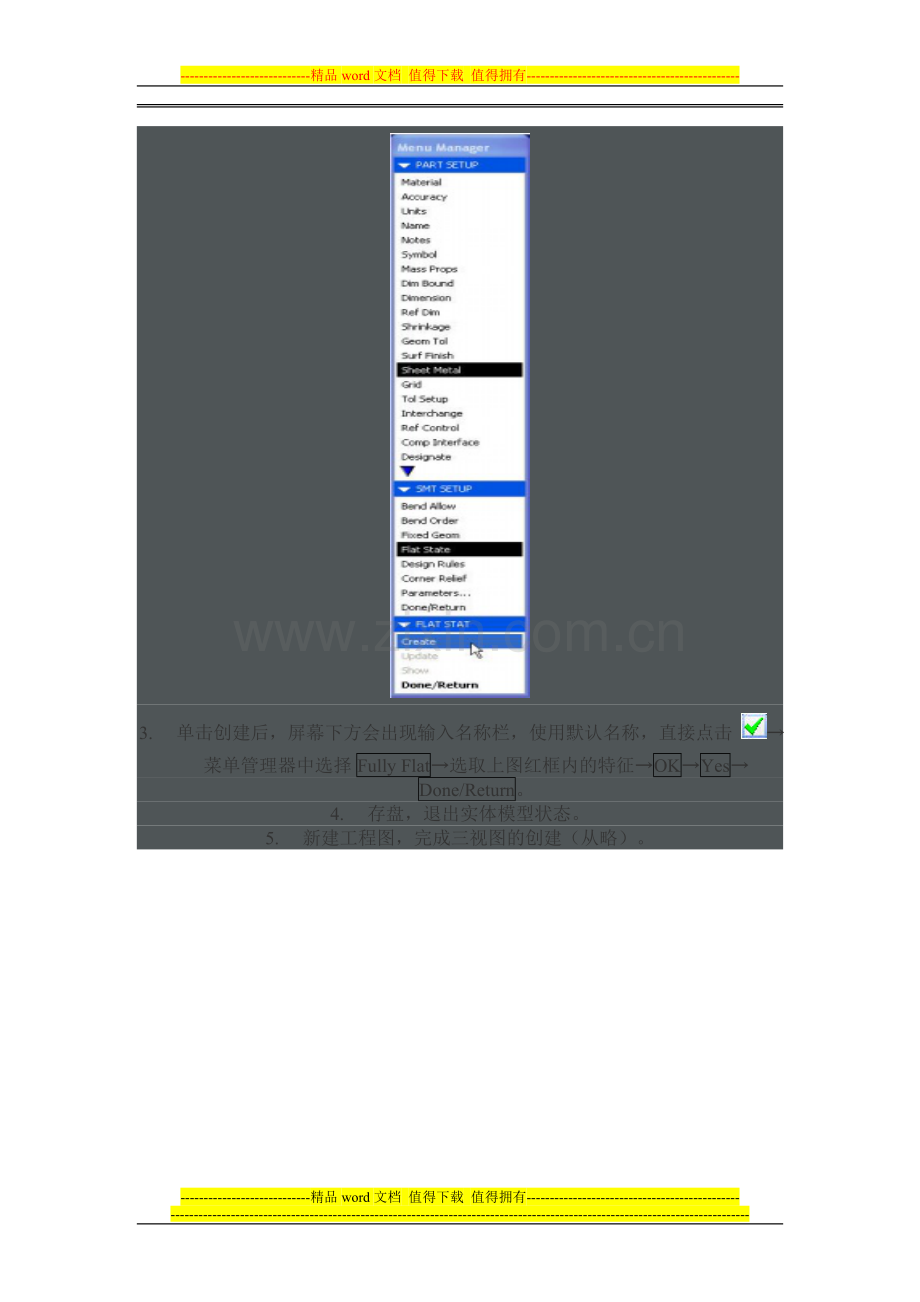

2.        主菜单Edit→Setup 进入菜单管理器，参照右图进行选取。

3.        单击创建后，屏幕下方会出现输入名称栏，使用默认名称，直接点击 →菜单管理器中选择Fully Flat→选取上图红框内的特征→OK→Yes→Done/Return。
4.        存盘，退出实体模型状态。
5.        新建工程图，完成三视图的创建（从略）。

6.        工程图空白处单击右键（时间要稍长些，直到右键菜单出现再抬起）。选取右键菜单中的Properties，出现菜单管理器→Drawing Models如图：

7.        Add Model→对话窗口内选择刚刚创建的钣金件→出现Select Instance的窗口，选择后面带FLAT1后缀的分支→Open。
8.        菜单管理器中选择Set Model，设定带FLAT1后缀的为当前模型→Done/Return。
9.        绘图窗口内单击右键出现右键菜单，选择Insert General View…→左键选择放置展平图的位置，调整方向和做其他的工程图相同。
展平视图
