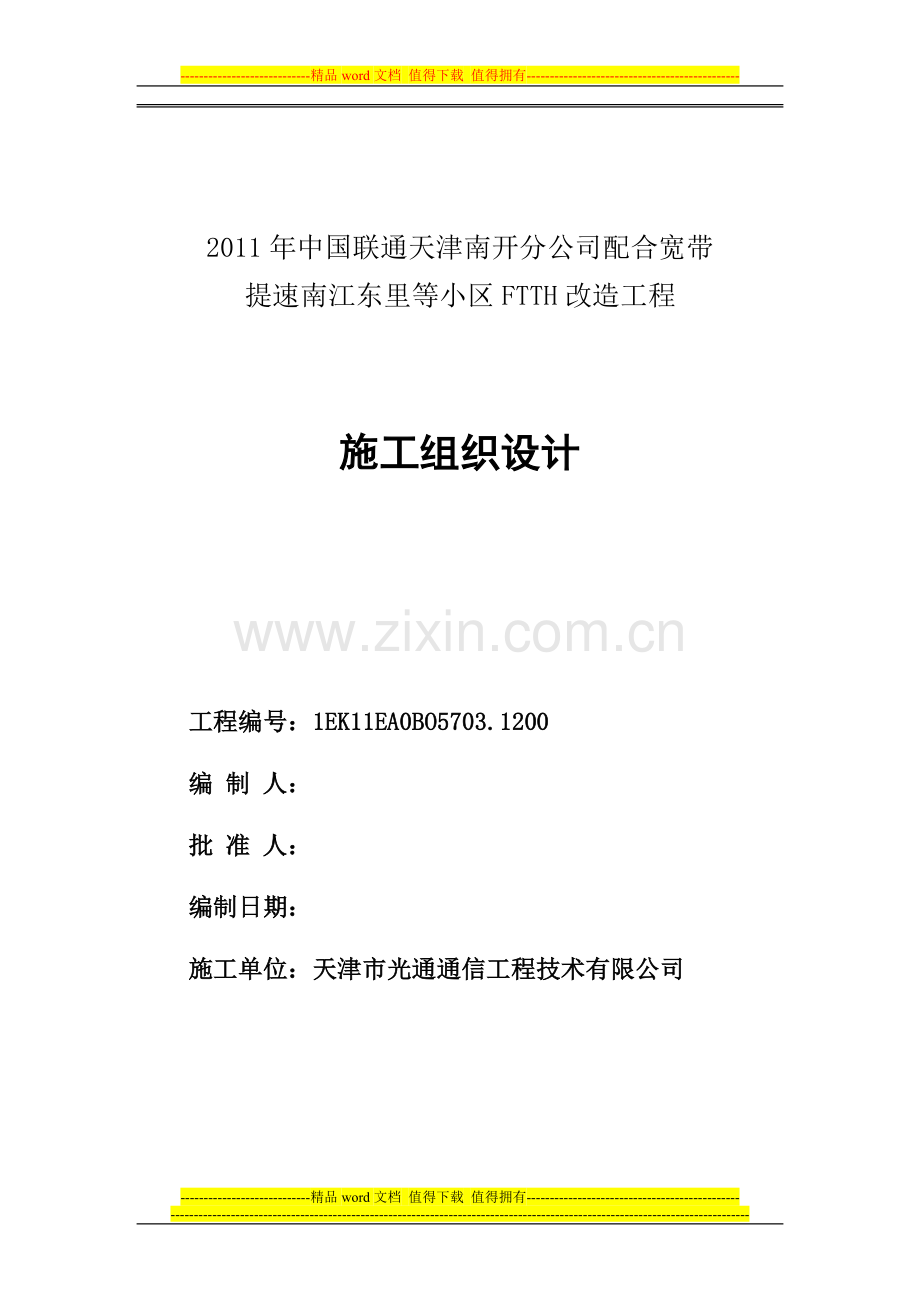

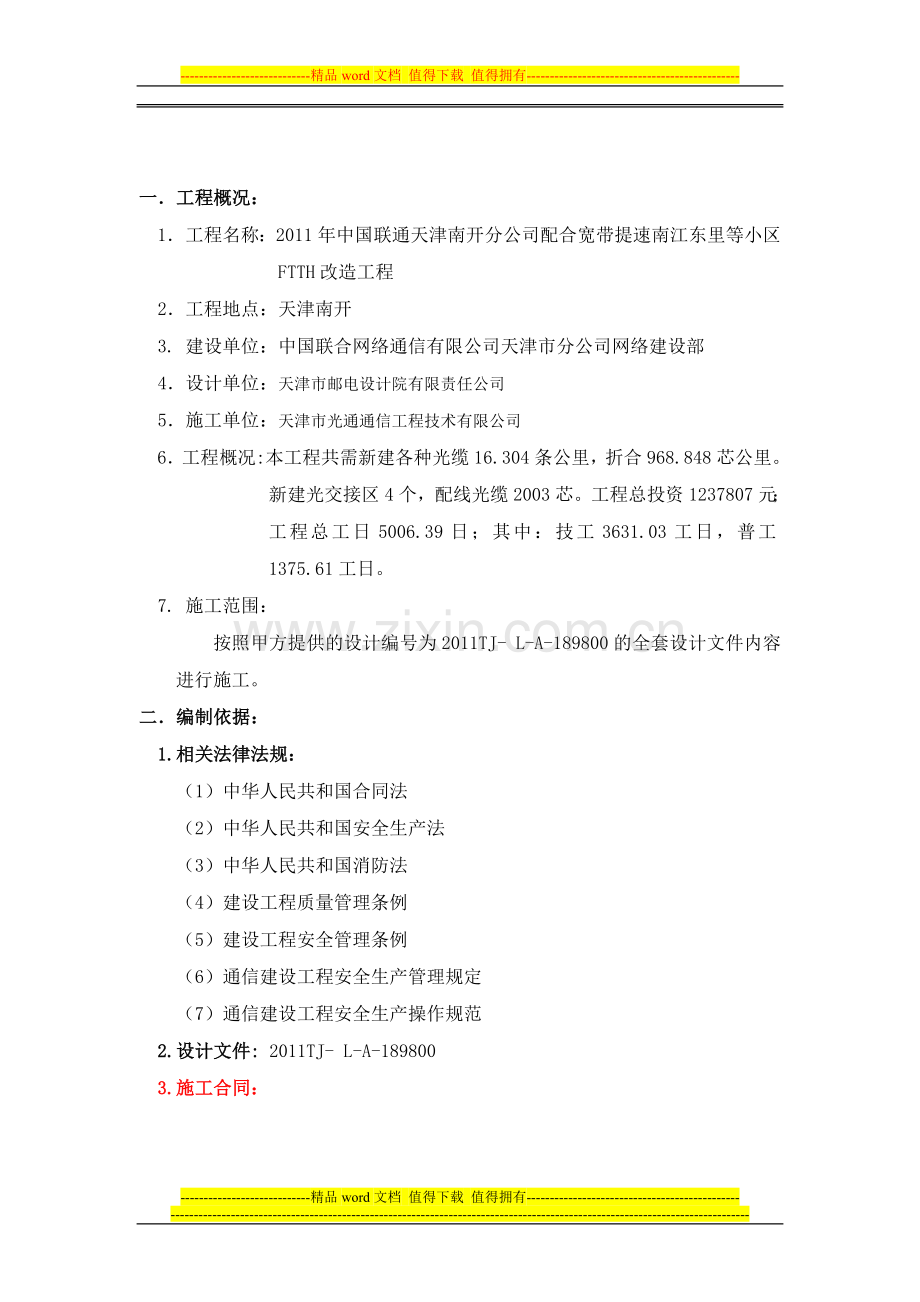

-精品word文档 值得下载 值得拥有-2011年中国联通天津南开分公司配合宽带提速南江东里等小区FTTH改造工程施工组织设计工程编号：1EK11EA0BO5703.1200编 制 人： 批 准 人： 编制日期：施工单位：天津市光通通信工程技术有限公司一工程概况：1工程名称：2011年中国联通天津南开分公司配合宽带提速南江东里等小区FTTH改造工程 2工程地点：天津南开3. 建设单位：中国联合网络通信有限公司天津市分公司网络建设部4设计单位：天津市邮电设计院有限责任公司5施工单位：天津市光通通信工程技术有限公司6工程概况:本工程共需新建各种光缆16.304条公里，折合968.848芯公里。新建光交接区4个，配线光缆2003芯。工程总投资1237807元；工程总工日5006.39日；其中：技工3631.03工日，普工1375.61工日。7. 施工范围：按照甲方提供的设计编号为2011TJ- L-A-189800的全套设计文件内容进行施工。二编制依据： 1.相关法律法规：（1）中华人民共和国合同法（2）中华人民共和国安全生产法（3）中华人民共和国消防法（4）建设工程质量管理条例（5）建设工程安全管理条例（6）通信建设工程安全生产管理规定（7）通信建设工程安全生产操作规范 2.设计文件: 2011TJ- L-A-189800 3.施工合同： 4.本工程相关施工验收规范及技术标准:（1）中华人民共和国邮电部关于通信线路工程施工及验收技术规范、（2）中华人民共和国通信行业标准通信线路工程验收规范（YD 5121-2010）。（3）中国联通集团天津市联通公司网络建设部的2011年中国联通天津南开分公司配合宽带提速南江东里等小区FTTH改造工程设计文件。（4）中国联通网络通信有限公司天津市分公司文件 天津联通201155号 “2011年中国联通天津北辰分公司配合市政杨北公里（北辰段）迁移架空线路工程等38项一阶段设计的批复”。三项目组织机构： 1.项目组织机构的形式光缆接续人员线路施工人员工程负责人：崔彪项目经理：刘健现场管理员：赵子阳材料管理员：贾宏质量管理员：冯倩安全员：郭斌2.岗位职责工程负责人职责负责公司各项目部管理工作，组织施工方案的编制，施工质量的规范标准要求，依据国家相关安全法律法规制定各项安全措施，制定工程项目的各项服务保障措施。同时在整个施工过程中负责监督、检查、落实、考核以上各项规章制度的执行情况。项目经理岗位职责一、 负责本项目工程的质量、安全、工期和环境因素、危险源的管理。二、负责有效的与业主、监理、随工、分公司领导及地方相关方进行沟通，参加设计会审，组织编制施工组织设计，在施工前要熟悉掌握图纸，合同和施工组织设计的内容，向施工人员进行技术、环境、安全交底，并做记录；保证体系文件要求在本工程项目中执行。三、。熟练掌握项目管理程序，对项目实施进行全程管理、组织与控制。四、负责本项目施工前的筹备，和施工队生产施工的机具、车辆、仪表及施工人员的安排和调度五、 负责提交业主、监理、随工要求的各类报表、工作总结、工作计划等。六、 组织开展安全、生产的教育，组织项目部成员做好质量安全事故预防工作，保障工程的工期、质量及安全。七、负责核实竣工图的准确，并编制工程竣工资料。八、负责市场信息的收集、汇总、分析，推进规范化市场信息管理工作。参加建设方组织的工程工作会议，掌握客户信息及要求。安全管理员岗位职责一、 贯彻执行国家有关安全生产、环境保护的法律法规和公司的安全生产责任、环境要求。二、 协助项目经理组织、检查、指导安全生产和环保工作。三、 对施工人员进行安全、环境教育和岗前培训，并保存相关记录。四、 协助有关部门开展事故调查、分析事故原因，提出处理意见。五、 负责项目环境因素调查和危险源的辨识，归纳后报主管部门。六、 负责对工程危险源地点施工的检查及防范工作。七、 负责对施工场地、人员安全防护措施的检查及管理。八、 按时汇总安全记录质量管理员岗位职责一、熟练掌握本行业各种施工技术及验收规范，熟悉施工工序及安全操作规程。掌握所检项目设计及业主的特殊要求，掌握新技术，新材料在所检项目中实际操作运用；二、参加施工技术交底，组织施工人员学习工序质量标准及安全操作；三、定期到工地现场检查，及时提出检查处理意见。核查工机具、材料、仪表是否符合使用要求。检查劳保用品是否符合要求；四、定期总结质量安全方面存在的问题，提出纠正措施并报项目部经理；五、严格执行技术标准、施工规范和质量管理制度，保证质量运行体系在本岗位运行； 六、负责工序及工程阶段性检查，做好原始记录，发现问题及时提出改进意见，确保工程质量；七、负责重大工程、隐蔽工程、割接工程及工程中重要工序的监督检查，对违章操作和出现的质量问题及时指正；八、参加生产例会，及时反馈信息，对质量问题提出改进措施；九、负责进行交工前的预验工作，督促责任人对存在的问题进行改正，确保 工程顺利验收。材料管理员：一、负责办理工程的领料、还料相关工作，熟悉工机具的名称、规格、性能、用途及状况，熟悉材料的名称、规格、程式、用途、用量；二、负责工、机具、仪表台账的管理工作；三、负责各单项工程材料的出入库的登记管理工作；四、负责工机具及辅材、劳保用品的采购；五、协助项目部经理做好工地后勤工作；六、为保证工期，工料管理员要及时将所需材料供应到现场，进货检验记录按单项工程归档；七、负责产品质量证明和验证记录的收集、整理工作。分类保管，该单项工程完成后一并交工程技术人员纳入本项目质量体系运行记录保存待查；八、认真落实安全保卫和消防工作措施，杜绝发生失盗和火灾；九、负责年度料具盘点，工具添置计划。现场管理员岗位职责一、 在项目经理指导下，合理安排、组织本队的施工生产，负责现场各道工序质量，安全处于受控状态。二、 负责严格按质量计划及对本队承担的施工任务进行过程控制，确保施工质量；督促和指导本队施工人员按照安全操作规程的程序文明施工，确保施工安全。三、 负责处理施工过程中发生的干扰事件。四、 协助项目经理做好施工现场工程质量管理和安全自检，并协助安全员，质检员对施工过程中的物资、工艺、质量、安全进行管理。五、 熟悉工程设计，按行业标准施工，安排好设计图纸、文件、资料现场保管和日常处理。六、 向项目经理反馈施工中的困难和问题，找到解决方案并实施落实。七、 负责和技术人员联系，接受业务技术上管理和指导，积极参加分公司组织的新技术培训，熟悉并掌握新技术，新工序的生产管理，以适应施工管理及相关工作。八、 协助项目经理对所做工程项目的竣工资料进行整理。九、 负责协助安全员对工程危险源地点施工的检查及防范工作。十、 参加内部预验收，协助项目经理依据合同、施工图设计、图纸会审纪要及验收规范等文件，检查检验施工项目情况，为工程交工验收提供依据，对所发现的工程质量问题及时报告，并按项限期实施落实。光电缆接续施工人员岗位职责一、熟练掌握光缆接续机、OTDR、PMD、光功率计、等施工设备的操作和使用。二、负责对光电缆接续规范技术指标的原始资料进行记录，回来后与相关管理人员进行资料交底。三、熟悉工程设计，按光缆接续规范要求进行施工。四、熟练掌握通信行业施工技术规范，确保工程项目质量。五、坚决执行相关单位施工现场的管理规定，服从相关人员的管理。六、正确使用工程仪器仪表，做好仪器仪表的维护工作保证设备的完好。 线路施工人员岗位职责一、 遵守职业道德，坚持文明施工，履行节约。二、 熟练掌握通信行业施工技术规范，确保工程质量。三、 负责认真按设计等相关有效指导性文件施工。四、 负责施工工作的工艺及质量。五、 了解与本人有关的工作接口，做好工作中所需的质量、环境、职业健康安全相关记录。六、 做好安全防护措施,严格按操作规范施工，确保施工安全，杜绝违章操作，拒绝违章指挥。七、 坚决服从现场指挥人员的工作安排，完成上级领导交办的工作。八、 认真做好现场物事的原始施工记录，回来后与相关管理人员进行资料交底。九、 负责施工中的工料进出，确保无一丢失，正确使用工程机具，做到谁当天领用当天归还。十、 坚决执行相关单位施工现场的管理规定，服从相关人员的管理。十一、 积极配合施工队长、安全员在危险源地点施工时的安排及管理。3.人员基本情况表序号姓名职务资格证书及培训情况联系电话1崔彪工程负责人建造师133880029882刘健项目经理项目经理证189201937363郭斌安全管理员安全员证0009097133233068894冯倩质量管理员助理工程师证189201333105贾宏工料管理员189201332026赵子阳施工队长是155222338887赵维云光电缆接续员是8刘强光电缆接续员是9王存瑞施工人员是10赵景杰施工人员是11赵强施工人员是12王玉利施工人员是四施工进度计划：施工进度计划表序号施工内容施工地点时间1勘测西营门局390主干路由长江道、嘉陵道、雅安道、咸阳路2011.12.212011.12.222穿放西营门局390主干路由子管及144芯主干光缆并完成主干光缆的接续长江道、嘉陵道、雅安道、咸阳路2011.12.232011.12.262完成西营门局YG390-01GJ的安装及配线光缆、光皮线的穿放及接续南江东里2#-4#、7-8#、2011.12.272011.12.313完成西营门局YG390-02GJ的安装及配线光缆、光皮线的穿放及接续南江东里6#、11#-14#、18#、2011.12.272011.12.314完成西营门局YG390-03GJ的安装及配线光缆、光皮线的穿放及接续南江东里1#、5#、9#-10#、15#-17#2012.1.12012.1.35完成西营门局YG390-04J的安装及配线光缆、光皮线的穿放及接续南江东里14#、20-23#、2012.1.42012.1.86完成西营门局YG390-05J的安装及配线光缆、光皮线的穿放及接续南江东里3#-5#、8#-9#、12#-13#、18#-19#2012.1.42012.1.87完成西营门局YG390-06J的安装及配线光缆、光皮线的穿放及接续南江东里1#-2#、6#-7#、10#-11#、15#-172012.1.42012.1.88中继段测试及对号测试南江东里2012.1.122011.1.15五施工工艺1.施工工艺和工序安排（1）工序的安排顺序A、敷设管道光缆工序、工艺及流程：管道路由测量光缆单检人孔抽水敷设子管管道敷设光缆光缆余留及光缆盘留光保护光缆安装标示牌B、光缆交接箱的安装工序、工艺及流程： 交接箱基座砌筑光缆交接箱的安装C、光缆接续工序流程：接续准备开剥光缆光缆固定光纤熔接光纤测试光纤收容盒体封装防护回填或接头盒固定 D、光缆成端接续工序及流程： 光缆开剥光缆固定光纤熔接光纤测试 E、光缆中继段测试： （2）施工工艺方法A. 敷设管道光缆工序、工艺及流程：管道路由测量光缆单检人孔抽水敷设子管管道敷设光缆光缆余留及光缆盘留光保护光缆安装标示牌光缆敷设的一般规定：（1）光缆线路的走向、端别应符合设计要求。（2）光缆敷设前应进行合理地配盘，配盘应满足以下要求:1.配盘应根据光缆盘长和路由情况距离和预留要求综合考虑，尽量做到不浪费光缆、施工安全和减少接头。2. 配盘应按照设计要求，考虑路由情况，选择合适的光缆结构、程式。3. 光缆应尽量按出厂盘号顺序排列，以减少光纤参数差别所产生的接头本征损艳。4. 靠近设备侧的进局光缆按设计要求配置非延燃光缆。5. 光缆配盘结果应填入光缆配盘图，（3）光缆端别的确定应符合设计文件要求。分歧光缆的端别应服从主干光缆的端别。（4）光缆配盘、敷设安装的重叠和预留长度应符合光缆在接头处的预留、光纤在接头盒内的盘留以及其他预留的要求，其长度应符合表要求。光缆预留长度要求及增长参考值项目敷设方式直埋管道架空接头处每侧预留长度5-10m5-10m5-10m地下局站每侧预留长度5-10m可按实际需要适当调整地面局站每侧预留长度10-20m可按实际需要适当调整因水利、道路、桥梁等建设规划导致的预留按实需要确定因接入中间人孔预留根据需要（5）敷设光缆时，牵引力限定光缆允许范围内。（6）光缆敷设安装的最小曲率半径应符合表的规定，其中D 为光缆外径。光缆外护层形式无外护层或04型53、54、33、34型333型、43型静态弯曲10D12.5D15D动态弯曲20D25D30D（7）电缆曲率半径必须大于其外径的15 倍。（8）光缆敷设中应保证其外护层的完整性，并无扭转、打小圈和浪涌的现象发生。（9）光缆敷设完毕，应保证缆线或光纤良好，缆端头应作密封防潮处理，不得浸水。1、管道路由测量通信管道工程的测量，应按照设计文件对管道的长度（计算布放长度）、接头位置（根据每盘光缆长度配盘）、管道是否有水（计算抽水工作量）、敷设光电缆相对应的孔位(子管位)进行核实。2、光缆单盘检验（1） 光缆外观检查:光缆盘包装完整，光缆外皮、光缆端头封装应完好，各种随盘资料齐全，光缆A 、B 端标志应正确明显。（2） 单盘光缆的光纤传输特性、长度应符合设计要求，单盘测试结果应与出厂检验记录一致。3、敷设子管（1）在一个管孔内布放多根塑料子管，每根子管穿放一条光缆。在孔径90mm的管孔内，应一次敷足三根或三根以上子管。（2）子管不得跨人（手）孔敷设，子管在管道内不得有接头。 （3）子管在人（手）孔内伸出长度应符合设计要求。（4）子管在人(手)孔内伸出长度一般为200400 mm; 本期工程不用的管孔及子管管孔应及时按照设计要求安装塞子封堵。4、敷设管道光缆（1）敷设管道光缆的孔位应符合设计要求。（2）光缆在各类管材中穿放时，管材的内径应不小于光缆外径的1. 5 倍。（3）管道光缆的一次敷设长度:人工敷设光缆不得超过1000 m 。（4）敷设后的光缆应平直、无扭转、无交叉，无明显刮痕和损伤。敷设后应在电缆搁架上固定。（5）光缆出管孔150 mm 以内不得做弯曲处理。（6）光缆占用的子管或硅芯管应用专用堵头封堵管。（7）光缆接头处两侧光缆布放预留的重叠长度应符合设计要求。接续完成后，光缆余长应在人孔内按设计要求盘放并固定整齐。（8）管道光缆根据接人需要按设计要求进行中间人孔预留。（9）在每个人(手)孔内的光缆上，均应按照设计要求或建设单位的规定安装光(电)缆识别标志。（10）光缆采用人工敷设法。敷设光缆时，统一指挥，保证牵引张力均匀。敷设过程中，光缆的曲率半径必须大于光缆直径的20倍，光缆在人(手)孔中固定后的曲率半径必须大于光缆直径的10倍。光缆敷设后，应逐个人孔将光缆安装在托板上，并留适当余量，避免光缆绑得太紧。人孔内光缆采用波纹塑料管保护波纹塑料管伸入子管内10cm左右，并用塑料胶布封口。光缆在每个人孔内应及时拴（写）光缆号牌。5、光余留及光缆盘留（1）预留光缆盘成直径为0.5米的圆盘，用膨胀螺栓固定在井壁上。（2）接头及其它光缆预留长度须符合设计要求6、光缆保护光缆线路施工应首先遵循中华人民共和国国家标准通信线路防机械损伤间距标准执行。本设计考虑所利用光缆的结构特点的前提下,提出以下几种措施:(1)工程全线光缆接头处金属构件间不做电气连通。除各局站内，光缆金属构件不做接地。(2)架空光缆线路与电力线交越采用防强电保护套管保护,保护管两侧伸出电力线边缘各1米。(3)光缆线路与建筑物接地体、电杆、拉线等的防护隔距要求按设计规范的规定执行。(4)局站内光缆成端处将所有金属构件引出接至机架的保护地线上。(5)为保证人员安全在光缆与强电设施较近时，应将光缆金属构件临时接地。(6)在沿线杆路的终端杆、角杆、分线杆、跨越杆均做拉线式地线。与10KV以上电力杆交越的两侧电杆、易遭受过雷击的电杆均做电杆地线并带放电间隙。(7)防机械损伤：管道光缆穿放在1根32/28的塑料子管内。人孔或手孔处光缆采用25蛇形管保护，并架挂在人孔托架上方（即人孔上覆下）,光缆接头盒采用光缆接头保护架固定。光缆墙壁引下采用90mm的镀锌钢管，每处钢管长3m，入土部分采用90mm的弯管，引上钢管内穿放3根28mm的塑料子管，子管的上端应在吊线上延伸1米并用电话皮线绑扎在吊线上，子管下端应伸出弯管1米。子管的两个端口要封堵严密。(8)防雷 、防强电：成端光缆的金属构件，在光缆引入架(或ODF)上实施接地。各盘光缆间的金属护层、铠装、加强芯等金属构件，在接头处不作电气连通，以便将强电影响的积累段限制在单盘光缆的长度以内。7、光缆安装标示牌(1)架空光缆在适当位置悬挂光缆标牌，在穿越道路时要求在道路的中心的正上方悬挂一警示牌。(2)在接头盒内应规范填放接续卡，光缆机房成端后应对ODF进行清晰标识。(3)引入光缆要在引入处，及机房内悬挂光缆标志牌(4)在每个人孔井及出土处的光缆也要有做明晰的标识。(5)光缆接头井每进或每出一条缆须挂一张标牌;预留井挂两张标牌;直通井挂一张标牌。B、光缆交接箱安装交接箱基座砌筑交接箱的安装（1）交接箱基座砌筑：按设计提供给土建落地式交接箱基础底座安装施工图，由土建专业协助完成基础施工。其底座应采用不小于C10混凝土制作，高度不小于20cm。并在底座四个角上预埋4根M10100长的镀锌地脚螺栓，用来固定交接箱，并在底座中央预留通信电缆进出线孔洞。（2）交接箱的安装：1 .光缆及尾纤、跳纤、适配器在光缆交接箱内的安装位置路由走向及固定式应符合设计要求，并符合交接箱产品说明书的要求。2 .交接箱的装配零件应齐全，接头排无损坏，端子牢固，编扎好的成端应在箱内固定，并进行对号测试和绝缘测试，海面应完好。3 .光缆引入交接箱应排列绑扎整齐，弯曲处满足曲率半径要求，交接箱号、光缆编号、纤(线)序的漆写(印)应符合设计要求。4 .交接箱内跳线(纤)应布放合理、整齐，无接头且不影响模块支架开启。5 .落地式光缆交接箱的安装位置、安装高度、防潮措施等应符合设计要求。箱体安装必须牢固、安全、可靠，箱体的垂直偏差应不大于3mm。6 .交接设备的地线必须单设，地线的接地电阻应满足设计的要求。C、光缆接续工序流程：接续准备开剥光缆光缆固定光纤熔接光纤测试光纤收容盒体封装防护回填或接头盒固定光缆接续一般要求(1)光缆接续前应核对缆的端别、纤序，接续后不得出现纤序错接。光缆端别及纤(线)序应作识别标志。(2) 直埋光缆的接头应选择在地势平坦和地质稳定的地点，应避开水塘、河流、沟渠及道路等;管道光缆和架空光缆的接头应避开交通要道口;架空光缆的接头应落在杆上或杆旁1m 左右的位置。(3)光缆接头盒(套管)的封装应符合下列要求:热可缩接头套管热缩后应外形美观，无变形，无槽皱，无烧焦，熔合处无空隙、无脱胶、无杂质等不良状况。 (4)光缆接头盒密封后应保持良好的水密性和气密性。1、接续准备：光缆接续前的准备工作应满足以下要求:（1）应根据接头盒的工艺尺寸开剥光缆外护层，不得损伤光纤。（2）对填充型光缆，接续时应采用专用清洁剂去除填充物，严禁用汽油清洁。（3）光纤应编号，并作永久性标记。（4）光缆接续前应检查两端的光纤、质量合格后方可进行接续。2、开剥光缆：（1）以光缆始端为起点，用钢卷尺量出2000mm 长度的光缆，并做好标记。（2）用管割刀将光缆聚乙烯外护套（简称PE）及轧纹钢管（简称CS）在标记处同时切断并取下，露出铝塑防护内护套（简称LAP）。（3）用钢锯弓和电工刀剥去本缆标记处后端的PE 约20mm，并用喷枪及棉纱将CS 表面油麻沥青清洁干净。（4）用单面刀片将露出的LAP 在距CS 边缘10mm 处切断，并将切断部分取下，清除光缆填充物，保留光纤内套管。3、光缆固定：（1）根据光缆接头盒结构及“接头盒使用说明书”将光缆紧固到接头盒骨架上。（2）光缆程式、纤序、端别、两端光缆的预留长度及绑扎固定、接头盒的安装位置应符合设计规定。（3）光缆接续的内容应包括:光纤接续;金属护层、加强芯的安装;接头衰减的测量。（4）光缆程式、纤序、端别、两端光缆的预留长度及绑扎固定、接头盒的安装位置应符合设计规定。（5）光缆加强芯、铜导线、铝或钢聚乙烯粘结护套的连接应符合下列要求:1.光缆内铜导线、铝或钢聚乙烯粘结护套的连接应符合设计要求。2.光缆加强芯在接头盒内必须固定牢固，金属构件在接头处应成电气断开状态。3.光缆加强芯的连接应根据设计要求和接头盒的结构夹紧、夹牢。4、光纤熔接：（1）光缆接续的内容应包括:光纤接续;铜导线、金属护层、加强芯的安装;接头衰减的测量。（2） 光纤的固定接头应采用熔接法，光纤熔接后应采用热熔套管保护。光纤的活动接头应采用成品光纤连接器。（3）光纤预留在接头盒内的光纤盘片上时，应保证其曲率半径不小于30 mm ，且盘绕方向应一致，无挤压、松动。带状光缆的光纤接续后应理顺，不得有S弯。（4）光纤采用熔接法接续。光纤按相同线序对接，不得接错。同一根光纤在一个中继段内的光纤熔接衰减平均值不大于0.05dB/芯,单个接头最大衰减不得大于0.08dB/芯。（5）在接头盒内，每侧光缆的余留光纤和余留带松套管光纤，应各不小于0.8m。余留光纤应有醒目的编号，并按#1#8顺序盘放在相应的容纤盘内。光纤接头应稳定、牢靠地嵌入在盘上槽内。（6）光纤接续环境应防尘、防潮。接头盒密封胶应避免与煤油等矿用油接触，以确保接头盒的密封。5、光纤测试：（1）光缆接头采用OTDR 仪测量时，应以该接头的单向测量值和双向测量的平均值兼顾控制质量，光纤接头的损耗值应满足设计要求。（2）光纤全部接续完，在组装盒体前，必须进行一次复测，合格后，方可进行盒体组装。6、盒体封装：(1) 接头盒的封装应按产品使用说明的工艺要求进行。 (2) 若采用热可缩套管，加热应均匀，热缩完毕应冷却后才能搬动，热缩后要求外形美观，无烧焦等不良状况;若采用可开启式接头盒时，安装的螺栓应均匀拧紧，无气隙。(3) 封装完毕，应测试检查并做好记录，需要做地线引出的，应符合设计要求。7、防护回填或接头盒固定：管道光缆接头盒人手孔内固定、防护（1）管道光缆接头盒在人(于)孔内的安装方式应符合设计要求，宜安装在长年积水水位线以上的位置，并采用保护托架或其他方法承托。预留光缆的盘留应按设计规定的方法安装固定，并采取保护措施。安装的接头盒不应影响人孔中其他光(电)缆接头的安放。（2）清理接续人、手孔内的杂物，将盖板盖好。D、光缆成端安装工序、工艺及流程：光缆开剥光缆固定光纤熔接光纤测试1、光缆开剥：（1）以光缆始端为起点，用钢卷尺量出2000mm 长度的光缆，并做好标记。（2）用管割刀将光缆聚乙烯外护套（简称PE）及轧纹钢管（简称CS）在标记处同时切断并取下，露出铝塑防护内护套（简称LAP）。（3）用钢锯弓和电工刀剥去本缆标记处后端的PE 约20mm，并用喷枪及棉纱将CS 表面油麻沥青清洁干净。（4）用单面刀片将露出的LAP 在距CS 边缘10mm 处切断，并将切断部分取下，清除光缆填充物，保留光纤内套管。2、光缆固定：（1）根据光缆交接箱结构及“交接箱使用说明书”将光缆紧固到交接箱骨架上。（2）光缆余长部分应在进线室或机房中的适宜位置盘放，远离热源，其长度及光缆曲率半径应符合设计要求，并应根据终端设备的配置情况合理固定成端光缆和光缆接头盒。（3）光缆应在ODF 架或单设的光缆终端盒内作终端，并在ODF架内绑扎固定。光缆内的金属构件应与ODF 架保护接地装置接触良好，接地装置至机房防雷接地排的接地线的规格、型号应符合设计要求。接地线布放时应尽量短直，多余的线缆应截断，严禁盘缠。3、光纤熔接：（1）光纤成端应按纤序规定与尾纤熔接。（2）预留在ODF 架盘纤盒中的光纤及尾纤应有足够的盘绕半径，并稳固、不松动。（3）光纤成端后，纤号应有明显的标志。（4）尾纤在机架内的盘绕应大于规定的曲率半径要求。（5）自光缆终端接头引出的尾巴光缆或单芯光缆所带的连接器，应按设计要求插入光配线架(分配架);暂时不插入光配线架 (分配架)的连接器应盖上塑料帽。（6）光缆成端后应制作光缆成端纤序表，并使用塑料膜封后用扎带捆扎在ODF及光交箱架上。4、光纤测试：（1）光纤成端接续时需测试，防止假焊、脱焊的情况发生。（2）光纤采用熔接法接续。光纤按相同线序对接，不得接错。同一根光纤在一个中继段内的光纤熔接衰减平均值不大于0.05dB/芯,单个接头最大衰减不得大于0.08dB/芯。（3）光纤盘入盘纤盘毕后，要求对光缆接续点再次测试防止在盘纤时压断、挤压光缆，测试接头损耗合格后完成。E、光缆中继段测试：譬Fii；， 劳：_L;,lilt睡1、中继段全程电气性能测试。2、光缆：按设计要求对线路的每根光纤进行中继段损耗、光功率值等测试。2. 针对危险性较大或施工技术复杂的工程（工序），编制包括质量和安全措施的施工方案敷设管道光缆、光缆挂牌（井下做业）：质量措施： 光缆采用人工敷设法。敷设光缆时，统一指挥，保证牵引张力均匀。为避免施工中损伤光缆外护套，应用滑石粉或膨润土润滑。敷设过程中，光缆的曲率半径必须大于光缆直径的20倍，光缆在人(手)孔中固定后的曲率半径必须大于光缆直径的10倍。光缆敷设后，应逐个人孔将光缆安装在托板上，并留适当余量，避免光缆绑得太紧。人孔内光缆采用波纹塑料管保护波纹塑料管伸入子管内10cm左右，并用塑料胶布封口。光缆在每个人孔内应及时拴（写）光缆号牌。安全措施：建立和完善防中毒、防窒息的安全管理制度，配备相应的安全防护器材。作业前的中毒和窒息危害辨识、进入密闭空间或受限空间作业前的气体采样分析等。凡有进入坑、池、罐、釜、沟、井下、管道等存在或可能存在硫化氢气体的密闭空间、通风不畅的场所作业的，在通信管道井下作业时都要对硫化氢等有毒气体进行检测。为作业人员配备救护带、救护索等防护设施，在安装井上三角架后，作业人员佩戴全身式安全带，由坠落制动器缓慢下降至井下作业。防护器材定期检查、维护，确保整洁完好，并制定使用管理规定。所使用的硫化氢监测仪器应经国家有关部门认可，并按技术规范要求定期由有检测资质的部门校验，根据施工点情况为作业人员配备满足实际需要的氧气呼吸器或长管呼吸器，在易发生硫化氢积聚的通信管道井等危险点维修、施工作业前，进行有效的强制性通风置换。井下同时施工不得超过两人，作业时应指定专人在井上监护，井下施工与井上监护人员人数配比为1：2。六质量技术保证措施：1.质量目标确保工程质量100%合格。2.质量管理体系在工程实施阶段，严格按照质量管理体系标准及相关技术标准进行质量控制。实行质量监督机制，按照岗位职责进行质量检查工作，本着谁检查谁负责的原则，确实将质量责任落实到每个现场施工人员。项目经理全面负责本工程的施工质量，并严格按照质量标准组织现场施工。施工现场的质量监督员，每日对各道工序进行检查，发现不合格处尽快处理。3.质量控制措施（1）加强对进场设备及材料的质量控制，严格把关，严禁伪劣产品用于工程现场；所用设备、材料均要有出厂合格证、检验报告、产品说明书等；对不合格的设备及材料及时反馈，绝不马虎。严格执行对进场设备及材料的报验制度，注意收集质量证明材料，及时上报监理工程师。（2）工程开工前，根据本项工程的内容，项目经理组织施工人员进行技术交底、安全交底，认真熟悉施工图纸，领会设计要求。对施工中碰到的问题进行讨论，制定本项工程的质量标准、要求、控制要点。（3）严格按照国家技术规范标准和工程建设强制性标准进行施工；严格执行工序报验制度，每道工序完成后及时上报监理工程师，经检验合格后，方可进行下道工序施工。（4）本工程竣工验收前，应组织对工程质量进行自检，并做好自检记录，对自检过程中发现的问题，应及时予以处理。自检合格后，及时上报监理工程师，参加由监理工程师组织的工程预验收。4.对重点工序、重点部位的质量控制措施光缆接续：（1） 对接续人员要严格要求，严格按照操作规范和操作规程进行接续。如放光纤时，位置要摆放适当，光纤距电极位置过大过小都不能接续；一纤接续完毕时，必须等待屏幕上显示复原待机后在开启盖子取出光纤；还有在热融热缩管后，必须等待其冷却后在取出等等。（2） 热缩管也要讲究干净、清洁、无尘，否则热熔时，尘土对接续点有损伤，引起损耗增大。收容到收容盘时，尽量收成大圈，避免小圈所引起的损耗增大。光纤在收容盘中要用胶带使之固定好，不能出现上弹趋势，避免日后损伤。（3） 光纤接续后两端盘留长度不应小于1.2m，单端不小于0.8m。（4） 光纤接续应一一对接，接续时，用OTDR 进行实时监测，使每个接头的接头损耗双向平均值0.08dB。（5） 光纤全部接续完，在组装盒体前，必须进行一次复测，合格后，方可进行盒体组装。5.对施工资料的管理措施（1）施工资料的汇编工程现场的资料员将施工过程中的各种资料如：设计变更、进场设备及材料报验单、隐蔽工程检验记录、工程报验记录等整理编目，分类归档，并确保施工资料的准确、真实、完整。（2）竣工图纸的绘制竣工图是工程实体的最终体现，竣工图的正确与否不仅关系到施工方的据实决算，更与维护单位对设备的日常维护、保养和正确使用息息相关。因此必须将现场实际施工内容如实标注在施工图纸，编制竣工图，并写出详细的竣工图绘制说明。（3）竣工资料的移交工程竣工并经自检合格后，申请工程报验，同时将竣工图纸及施工资料移交监理工程师审查。审查合格后由监理工程师负责移交建设单位。七安全技术措施：1.安全管理制度及责任分工（1）本工程遵循“谁施工谁负责”的原则，项目经理全面负责施工现场的安全管理工作，并指定安全监督员负责现场安全巡视和检查工作。安全监督员应随时检查现场安全措施的执行情况，及时发现安全隐患，并做好安全情况记录。（2）本工程贯彻“预防为主、安全第一”的方针，严格执行各项规章制度，增强现场施工人员的安全保护意识，杜绝施工过程中任何安全事故的发生。（3）严格执行岗前培训制度，不参加专业及安全培训不得上岗。（4）严格执行施工前的现场安全交底制度。1. 严禁在人孔内使用排风扇和电风扇2. 严禁将易燃易爆物品代入地线房和人孔内3. 严禁在地线房和人孔内吸烟和生火取暖4. 严禁在地线房和人孔内点燃喷灯，使用喷灯时应保持通风良好。5. 人孔内的作业人员应站在管孔的侧旁，不得面对或背对正在清刷的管孔。6. 严禁用眼看、手伸进管孔内摸或耳听判断穿管器到来的位置。7. 井下发生中毒事故后严禁在无保护装置情况下盲目下井施救，应在保证自身安全的前提下，利用自带的防毒面具、双背安全带、绳索等工具积极展开自救，以减少事故人员伤亡。8. 对施救后的中毒者应立即抬离中毒现场，移至空气新鲜通风良好处，并解开衣服和裤带，必要时采取按压胸腔等措施。9. 现场人员视情况拔打119、120急救电话请求救援。10. 即向本单位负责人报告，内容包括： 事故发生的时间、地点、伤亡人数、事故类别。 11. 救援人员到场后，现场施工人员应服从指挥，积极配合。（5）严格执行特殊工种持证上岗制度，雇用临时工必须符合国家有关规定。（6）严格执行在禁火区动用明火施工的审批制度。2.安全技术措施细则 （1）电工从事电气设备安装作业时，要有特殊工种操作证。操作时必须按规定穿戴防护用品。非电工人员不准乱拉电线和维修电器设备。（2）施工材料的存放、保管应符合防火安全要求，必须注意防雨、防潮、防晒、防爆、防损坏措施；易燃易爆物品，应选择储存地点分类单独存放，保持通风；每项工作完工后的废弃物应在当日内及时清理。（3）高处作业时应按规定作好防护，使用梯子前要仔细检查防滑胶垫和安全锁扣的牢固情况，上下高凳要稳，推移高凳时要注意周围环境；施工过程中严禁在梯子上放置工具和安装材料，严禁从高处向下扔工具和材料。（4）在有防静电地板机房施工时，施工人员走动和搬运设备要注意地板的稳固性。（5）现场临时用电的安全措施a)施工现场的电动机械、手持电动工具和用电装置必须符合相应的国家及专业标准，并应定期检查。使用手持电动工具必须按规定选接漏电保护装置和安全电压，使用前必须作空载运行，正常后方可使用；移动式照明器具及接线必须符合安全规范，二次线路不应超长、老化，使用结束后，应务必切断电源。b)所有用电设备的拆、修或挪动必须断电后方可进行。c)移动电气设备或手持电动工具应配好插头，插头和插座应完好无损，并不得带负荷插接。d)照明灯具的距地高度不低于2.4米（室内），灯线应架设整齐，相线和零线应按要求分开固定敷设，灯具的接线必须牢固。（6）井下作业严防有毒有害气体。 施工人员下人孔作业前一定要按操作规程，先用检测仪表检测人孔井内的有害气体，有毒有害气体易沉于人孔井底，不易排出，必须采取强制通风，通风后再下人孔井，下井后严禁吸烟，以免发生火灾。井下同时施工人员不 得超过两人, 作业时应指定专人在井上监护，井下施工与井上监护人员配比为1：2.（7）井内通信设备安全。 施工人员在人孔井内施工时，采取相应措施保护井内通信电缆、光缆不受损坏，施工结束后，要将光、电缆按规定绑扎在托板上，确保通信光、电缆的安全。（8）路面作业交通安全隐患。 在井下施工前，在井的周围要设置安全护栏或安全红帽子，并设专人看守人孔井，防止他人或车辆闯入施工区域，施工结束后，要盖好井盖，
