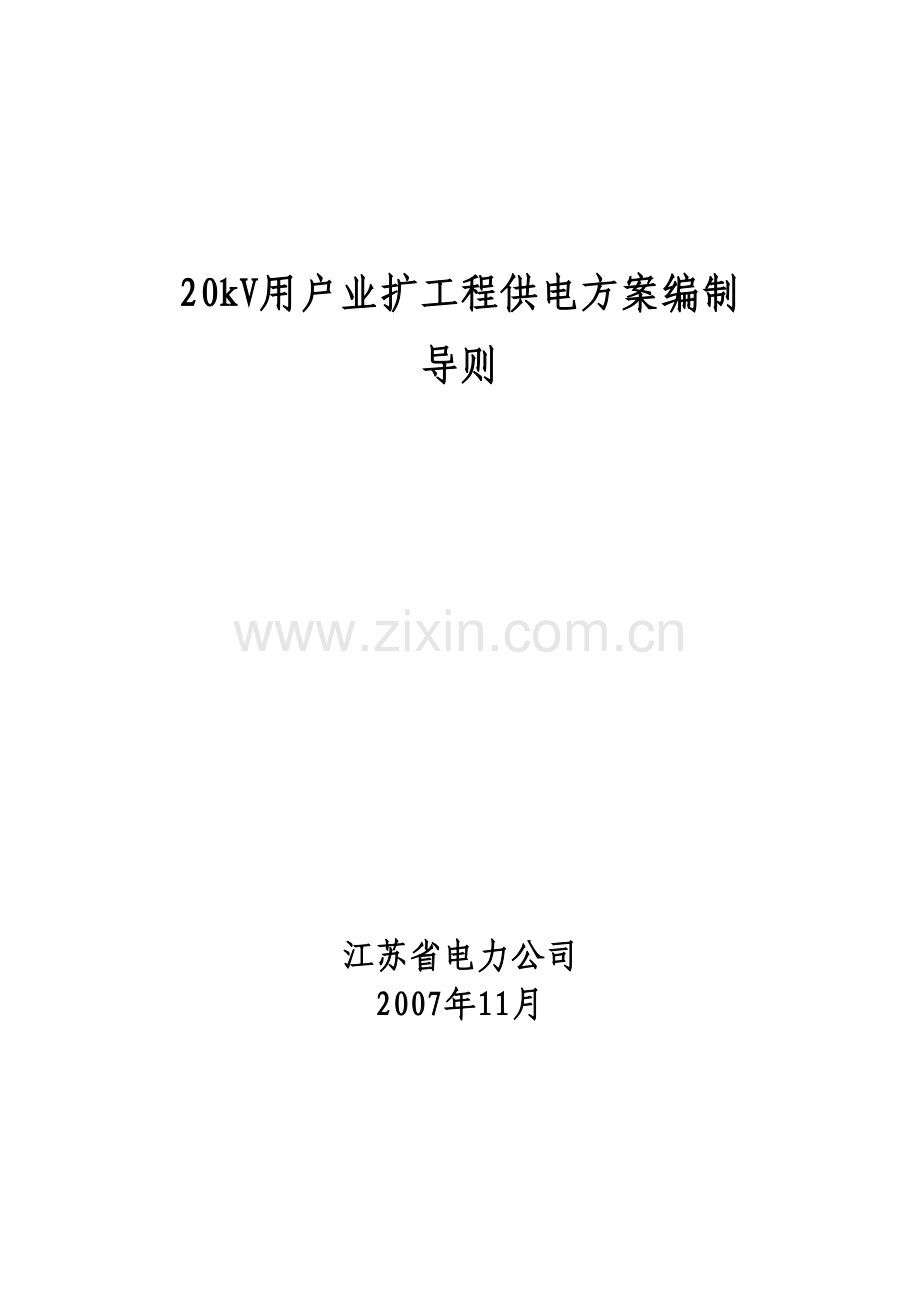

20kV用户业扩工程供电方案编制导则

20kV用户业扩工程供电方案编制
导则

江苏省电力公司
2007年11月

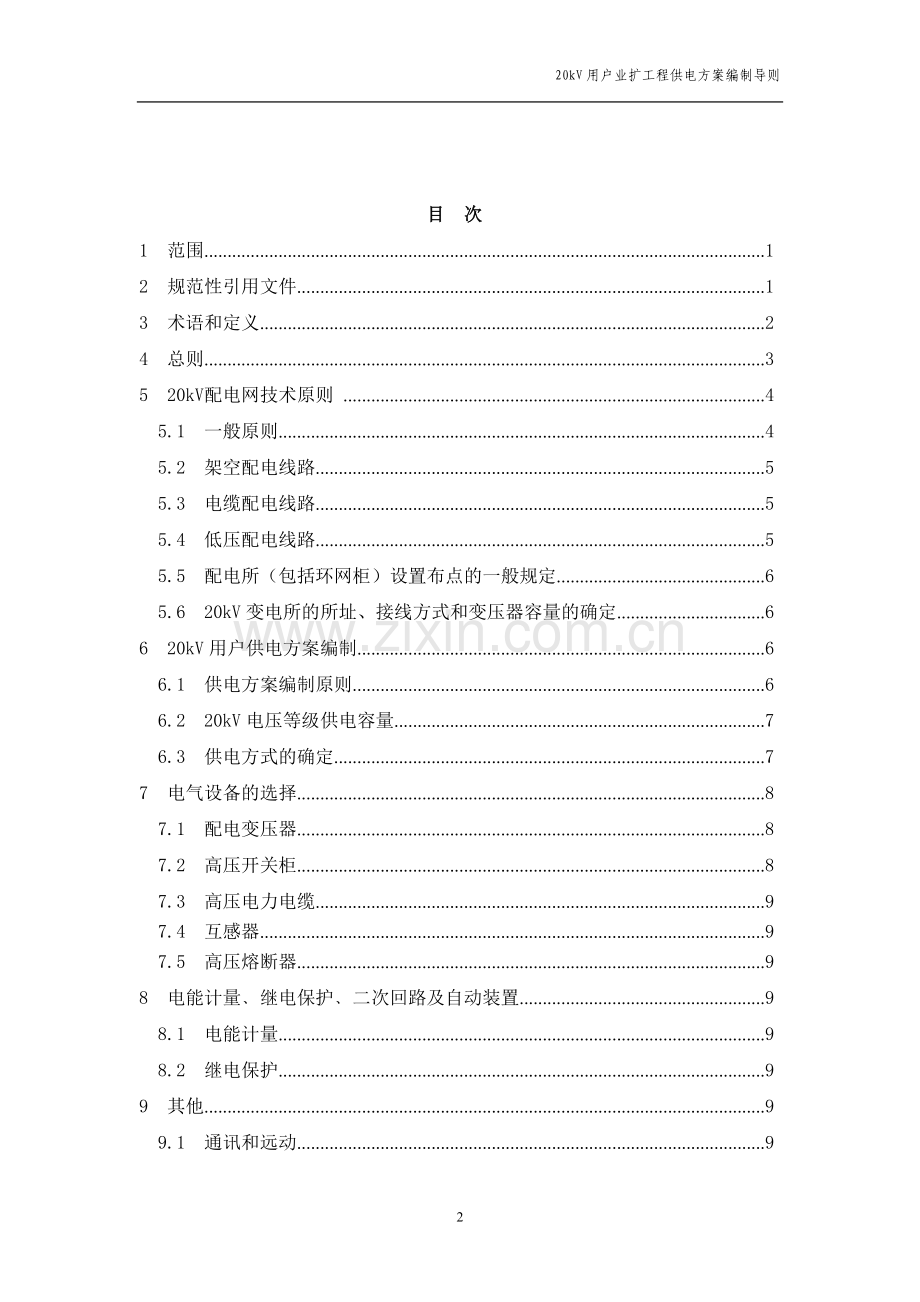

目 次
1 范围.........................................................................................................................1
2 规范性引用文件.....................................................................................................1
3 术语和定义.............................................................................................................2
4 总则.........................................................................................................................3
5 20kV配电网技术原则 ...........................................................................................4
5.1 一般原则.........................................................................................................4
5.2 架空配电线路.................................................................................................5
5.3 电缆配电线路.................................................................................................5
5.4 低压配电线路.................................................................................................5
5.5 配电所（包括环网柜）设置布点的一般规定.............................................6
5.6 20kV变电所的所址、接线方式和变压器容量的确定................................6
6 20kV用户供电方案编制........................................................................................6
6.1 供电方案编制原则.........................................................................................6
6.2 20kV电压等级供电容量................................................................................7
6.3 供电方式的确定.............................................................................................7
7 电气设备的选择.....................................................................................................8
7.1 配电变压器.....................................................................................................8
7.2 高压开关柜.....................................................................................................8
7.3 高压电力电缆.................................................................................................9
7.4 互感器.............................................................................................................9
7.5 高压熔断器.....................................................................................................9
8 电能计量﹑继电保护﹑二次回路及自动装置.....................................................9
8.1 电能计量.........................................................................................................9
8.2 继电保护.........................................................................................................9
9 其他.........................................................................................................................9
9.1 通讯和远动.....................................................................................................9
9.2 接地...............................................................................................................10
9.3 无功补偿.......................................................................................................10
9.4 电能质量和谐波管理...................................................................................10
附录A..........................................................................................................................12
附录B..........................................................................................................................13
14

20kV用户业扩工程供电方案编制导则

1 范围
为适应江苏省经济社会和电网发展的需要，提升电网的供电能力和适应性，降低电网损耗和供电成本，节约土地资源，实现“增容、换代、升压、优化通道”的发展思路，在中压配电网全面推广应用20kV电压等级供电，特制定20kV用户业扩工程供电方案导则。
本导则规定了20kV电力用户业扩工程供电方案编制的术语和定义、供电方案编制、配电网规划原则、供电方式的确定、电气设备选型等基本要求等内容。
本导则适用于已有、新建的20kV供电区域以及10kV、20kV混合供电区域内电力用户业扩工程供电方案的编制。
本导则未涉及的内容，还应执行现行的国家标准、规范；电力行业标准及江苏省地方标准的有关规定。
2 范性引用文件
下列文件中的条款通过本导则的引用而构成为本导则的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本导则，然而鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本导则。
GB 50052－95 供配电系统设计规范
GB 50062－92 电力装置的继电保护和自动装置设计规范
GB 50217-94 电力工程电缆设计规范
GB 50227－95 并联电容器装置设计规范；
GB 50293－1999 城市电力规划规范
GB/ T 14285－2006 继电保护和安全自动装置技术规程
GB/ T 14549－1993 电能质量标准 公用电网谐波
DL/ T 401－2002 高压电缆选用导则
DL/ T 448－2000 电能计量装置技术管理规程
DL/ T 599－2005 城市中低压配电网改造技术导则
DL/ T 601-1996 架空绝缘配电线路设计技术规程
DL/ T 842－2003 低压并联电容器装置使用技术条件
DL/ T 5221－2005 城市电力电缆线路设计技术规定
DL/ T 5352－2006 高压配电装置设计技术规程
DB/991—2007 电能计量装置配置规范
DB32/×××-2007 电力用户业扩工程技术规范
DGJ32/J11－2005 居住区供配电设施建设标准
DGJ32/J14－2005 35kV及以下用户端变电所建设标准（2007年版）
Q/GDW-10-323-2007 20kV油浸变压器技术规范
Q/GDW-10-326-2007 20kV电流互感器技术规范
Q/GDW-10-324-2007 20kV干式变压器技术规范
Q/GDW-10-320-2007 20kV电力电缆技术规范
Q/GDW-10-322-2007 20kV中压环网开关设备技术规范
Q/GDW-10-334-2007 20kV电力电缆附件技术规范
Q/GDW-10-332-2007 20kV户外跌落式熔断器技术规范
3 术语和定义
3.1
业扩工程
“业扩”是指供电方办理用户用电业务扩充管理工作的简称，业扩工程包括在申请接电工作中涉及到接入工程、用户受电工程。
3.2
双电源
到一个负荷的电源是由两个电路提供的，这两个电路就安全供电而言被认为是互相独立的。
3.3
配电所
指安装有开闭和分配电能作用的高压配电设备（母线上不含配变）及其配套建筑物（构筑物），俗称开闭所。
3.4
环网柜
指以环网供电单元（负荷开关和熔断器等）组合成的组合柜，称为环网供电柜，简称环网柜。
3.5
长期允许电流
指载流导体在导体工作温度、环境温度条件下所允许长期通过的电流。
3.6
电源点
指用户受电装置通过架空线路或电力电缆线路接入电力网的位置。
3.7
申请容量
指用户在用电申请中所填报的容量。
3.8
受电容量
对单电源用户而言，指该电源供电的主变压器容量；对双电源用户而言，同时供电互为备用时，每回路的受电容量为断开高压母联后该路的主变压器容量；一供一备时，每路的受电容量为该路可能供电的最多的主变容量之和。
3.9
电能计量装置
指包含各种类型计量表计(电能表)、计量用电压、电流互感器及其二次回路、电能计量柜（箱）等。
3.10
低电阻接地系统
系统中最少有一根导线或一点（通常是变压器或发电机的中性线或中性点）经过低电阻（20Ω）接地。
4 总则
4.1 在20kV配电系统供电区域以及10kV、20kV配电系统混合供电区域内的新装、增容、改造的用户，应根据用户用电需求及申请容量，按照本导则及《电力用户业扩工程技术规范》的规定编制供电方案。
4.2 接入工程、受电工程的设计，应以经供电方与用户协商确定的供电方案为依据，并按照本导则、《35kV及以下用户端变电所建设标准》及《电力用户业扩工程技术规范》的相关规定进行。任何设计单位，不得变更供电方案中所确定的内容。
4.3 接入工程的设计应符合江苏省电力公司颁发的《20kV配电系统技术导则》的相关规定。
4.4 具有谐波源的用户，其在供电系统中的谐波电压（相电压）限值和注入供电电源点的谐波电流允许值应符合GB/T 14549的规定。经测算，不符合GB/T 14549的规定的用户，应委托有资质的专业机构出具非线性负荷设备接入电网的电能质量评估报告（其中单台设备或变压器容量大于4000kVA的用户，须提供省级及以上专业机构出具的电能质量评估报告）。并应依据经评审的电能质量评估报告，按照“谁污染、谁治理”、“同步设计、同步施工、同步投运、同步达标”的原则，在供电方案中明确治理措施。
4.5 用户的波动性、冲击性、非对称性负荷所产生的电压波动和闪变在供电电源点的限值，除应符合GB/T 12326的规定外，还应符合《电力用户业扩工程技术规范》及《35kV及以下用户端变电所建设标准》的相关规定。
4.6 具有冲击性负荷﹑波动性负荷、非对称性负荷的用户，宜采用由电力系统变电站新建线路或提高供电电压等级的方式。
5 20kV配电网技术原则
5.1 一般规定
5.1.1 依据地区变电站供电范围或城市功能区域，20kV配电网划分成若干个相对独立的分区配电网，分区配电网应有明确的供电范围，原则上不应交错重叠，并应随负荷增长及新增加的变电站进行合理调整。
5.1.2 应加强电源点之间20kV配网的联络。电源点之间的20kV配电网主干线，通过配电所、线路分段/分支设备，形成环形网络（开环运行），以保证当有一个电源点失去时，可以通过20kV配网进行负荷转移，保证安全供电。
5.1.3 20kV配电网应有一定的容量裕度,以满足用电负荷增长的需要,且当负荷转移时，不致使配电网的各元件过载。
5.1.4 20kV配电网应具有较强的适应性，新建的电缆通道、配电所、变电所建筑应按规划一次建成。当增加新线路或插入新电源站点时，应使负荷均衡分布，配电网的网架结构基本保持不变。
5.1.5 20kV配电线路主干线长度宜控制在5km以内。
5.1.6 20kV配电网中性点采用低电阻接地方式，单相接地故障电流不大于600A。
5.1.7 20kV配电系统三相短路电流不大于20kA。
5.1.8 20kV配电设备应选用符合国家标准、行业标准及省公司企业标准的优质、安全、可靠、易扩展的产品，优先采用免维护或少维护、操作简单的产品。
5.1.9 配电设施的建设改造应与周围环境保持协调。
5.2 架空配电线路
5.2.1 20kV架空配电线路应采用铝芯绝缘导线。
5.2.2 20kV架空配电线路导线截面积选择：主干线宜选用240mm2,支线宜选用150mm2。主干线导线截面应核算电压降不大于5%。
5.2.3 对受路径限制的区域，可采取双回路或者多回路线路同塔并架。20kV与380/220V同杆架设时必须为同一电源且380/220V线路不应穿越20kV的分段开关，以便停电检修和调整运方时不致产生混电源现象。
5.2.4 20kV架空配电线路的杆（塔）选型要与城市环境相协调；杆（塔）的设计应考虑到配电网发展的分支线和配电变压器的T接，并有利于带电作业。
5.2.5 在线路的分段开关处和线路的分支处宜装设故障指示器。
5.2.6 所有配电设备与导线的连接应采用标准金具，并推广使用节能金具。绝缘导线用的金具应有防进水措施，T接点可使用技术成熟的绝缘穿刺线夹。
5.3 电缆配电线路
符合下列情况之一者可考虑采用电缆线路：
1 依据城市规划要求，繁华地区和对市容景观及环境有特殊要求的地区；
2 狭窄街道和架空线路走廊难以解决的地区；
3 电网运行安全的需要。
5.4 配电所（包括环网柜）的设置布点
5.4.1 配电所、环网柜是20kV配电电缆网架组网的节点，并通过该节点实现向用户电能的分配。
5.4.2 配电所接入系统方式及接线应符合江苏省电力公司《20kV配电系统技术导则》第2.7节的规定。
5.4.3 对环网接线方式，每一环网回路的主环网节点一般4～8个为宜，环网主节点为配电所或公用环网柜。每一环网回路最大电流不应超过本回路的长期允许电流。
5.4.4 居住区电源宜经前置环网装置接入，前置环网装置包括配电所、环网柜等设备。
5.4.5 20kV配电所、环网柜宜建于负荷中心和两座变电站供电范围分界之处，以便于加强电网联络，选址时应考虑设备运输方便，尽量选择在主要道路的附近。
5.4.6 20kV配电所、环网柜每路出线所带配电变压器不应超过5台，且总容量不宜超过4000kV·A。居住区的接入容量按江苏省地方标准《电力用户业扩工程技术规范》第8.6.1条执行。
5.5 20kV变电所的所址、接线方式和变压器容量的确定
20kV变电所的所址、接线方式和变压器容量的确定应符合江苏省电力公司《20kV配电系统技术导则》第2.8、2.9节的规定。
5.6 20kV变电所的继电保护配置应符合江苏省电力公司《20kV配电系统技术导则》第3章的相关规定。
6 20kV用户供电方案编制
6.1 供电方案编制原则
6.1.1 供电方在编制电力用户供电方案时，应符合国家有关政策、地方经济和发展规划，并根据用户用电性质、用电容量、用电需求、用户发展规划，结合区域20kV配电网规划、当地供电条件等因素，进行技术经济比较与用户协商后确定。
6.1.2 编制电力用户供电方案，应遵循安全、可靠、经济、合理的原则。并应符合《电力用户业扩工程技术规范》的相关规定。
6.1.3 在20kV配电系统供电区域内的新装、增容用户以及10kV与20kV配电系统混合供电区域内的新装、增容用户，在符合本导则规定的20kV供电容量时，应按20kV电压等级编制供电方案。混合供电区域内业扩接入工程、受电工程的实施，应符合本导则第6.3节的规定。
6.1.4 在已立项或已开工建设但尚未建成的20kV配电系统供电区域内的新装、增容用户，在符合本导则规定的20kV供电容量时，宜按20kV电压等级编制供电方案。其业扩接入工程、受电工程的实施，应符合本导则第6.3.2条的规定。
6.1.5 20kV用户接入方式，应符合《电力用户业扩工程技术规范》第8.5节的规定。
6.2 20kV电压等级供电容量
6.2.1 凡用户申请容量超过《电力用户业扩工程技术规范》第7.3.1条中规定的低压供电容量界限用户，应采用20kV电压等级供电。
6.2.2 用户申请容量在30MVA及以下者，宜采用20kV电压等级供电。
6.2.3 用户申请容量超过30MVA时，宜采用110kV电压等级供电。
6.3 供电方式的确定
6.3.1 20kV电压等级供电区域
（I）新装用户
6.3.1.1 用户单回路申请容量为8000k·VA及以上时，应从系统变电站新建线路供电。
6.3.1.2 用户单回路申请容量为8000kV·A以下时，可根据用户的申请容量及配电网络的实际情况，采用调整线路负荷，以架空T接或从配电所、环网柜以电缆方式就近接入。
6.3.1.3 用户单回路申请容量在4000kV·A～6000kV·A之间，且满足接入条件的情况下，可优先从配电所、环网柜接入。
6.3.1.4 用户申请容量在16MVA～30MVA时，宜采用多回路供电。
（II）增容用户
6.3.1.5 用户申请增容后单回路总用电容量为6000kV·A及以下时，可由原供电线路供电。当原有架空、电缆线路载流导体长期允许电流不能满足要求时，应对供电线路进行改建或调整负荷后供电。
6.3.1.6 用户申请增容后单回路总用电容量为6000kV·A以上时，宜从系统变电站新建线路或多回路供电。
6.3.2 10kV、20kV混合供电区域
6.3.2.1 新装用户应采用20kV电压等级供电，并应符合本导则第6.3.1条的规定。
6.3.2.2 增容用户应根据电网实际情况，并结合客户原有设备状况，经技术经济比较后确定供电方案，宜优先采用20kV电压等级供电。
6.3.3 其他供电区域（指已立项或已开工建设但尚未建成的20kV配电系统供电区域）
6.3.3．1 接入工程按20kV电压等级设计、施工，以10kV电压运行。高压配电装置按20kV电压等级选择，10kV电压运行；采用20kV/10kV高压双电压变压器，以10kV电压运行。待供电线路升压为20kV时，高压配电装置及变压器以20kV电压运行。
7 电气设备的选择
7.1 变压器
7.1.1 20KV三相油浸式配电变压器。
1 应选用11型及以上节能环保型、低损耗、低噪音变压器。
2 接线组别宜为Dyn11。电压比为20±5%kV/0.4 kV。
3 变压器性能参数应符合附录A的规定。
4 宜采用少维护、全密封的节能型变压器。
7.1.2 20kV三相干式配电变压器
1 应选用10型及以上节能环保型、低损耗、低噪音变压器。
2 接线组别宜为Dyn11。电压比为20±2*2.5%kV/0.4 kV。
3 变压器性能参数等应符合附录B的规定。
7.1.3 20kV/10kV高压双电压变压器
1 应选用11型及以上节能环保型、低损耗、低噪音变压器。
2 接线组别宜为Dyn11。电压比为20±2×2.5%kV/0.4 kV、10±2×2.5%kV/0.4 kV。
7.1.4 35kV电力变压器（仅限于10kV、20kV混合供电区域或已开工建设尚未建成的20kV供电区域内，现有35kV用户增容时使用）
1 应选用11型及以上节能环保型、低损耗、低噪音变压器。
2 接线组别为Y·d11。
3 当采用有载调压变压器时，有载调压开关应选用能够满足一次绕组改为Δ型接线的产品。
7.2 高压开关柜、环网柜
高压开关柜、环网柜的选择应符合《35kV及以下客户端变电所建设标准》及江苏省电力公司《20kV交流金属封闭开关技术规范》Q/GDW-10-315-2007、《20kV中压环网开关技术规范》Q/GDW-10-322-2007的规定。
7.3 20kV电力电缆
20kV电力电缆及其电缆附件的选择应符合江苏省电力公司《20kV电力电缆技术规范》Q/GDW-10-300-2007、《20kV电力电缆附件技术规范》Q/GDW-10-334-2007的规定。
7.4 互感器
20kV电压、电流互感器的选择，应符合江苏省电力公司《20kV电压互感器技术规范》Q/GDW-10-325-2007、《20kV电流互感器技术规范》Q/GDW-10-326-2007的规定。
7.5 高压熔断器
20kV熔断器应选用高分断能力熔断器。跌落式熔断器的开断短路电流能力不应小于12.5kA，并应符合江苏省电力公司《20kV户外跌落式熔断器技术规范》Q/GDW-10-332-2007的规定。保护电力电容器的高压熔断器的选择，应符合《并联电容器装置设计技术规程》 GB 50227－95第5.4节的规定。
8 电能计量﹑继电保护﹑二次回路及自动装置
8.1 电能计量
8.1.1 电能计量装置应采用三相四线接线方式。
8.1.2 电能计量装置的配置，应符合《电能计量装置配置规范》DB32/991-2007及《35千伏及以下用户端建设标准》的规定。
8.2 继电保护、二次回路及自动装置
8.2.1 继电保护装置的配置，二次回路、备用电源自动投入装置的配置应符合《电力装置的继电保护和自动装置设计规范》GB 50062－92、 《继电保护和安全自动装置技术规程》GB/ T 14285－2006及《35千伏及以下用户端建设标准》DGJ32/J14－2005（2007年版）的相关规定：
8.2.2 进、出线应装设二段零序电流保护。
8.2.3 20kV侧进线断路器处，不宜装设自动投入装置。
9 其他
9.1 通讯和远动
通讯和远动装置的配置应符合《电力用户业扩工程技术规范》及《35千伏及以下用户端建设标准》的相关规定。
9.2 接地
接地装置应符合下列规定：
1 户内式变电所，当采用建筑物基础主钢筋作公用接地极，并采用建筑物总等电位联结时，接地电阻又满足规定值时，可不另设人工接地。接地电阻应不大于0.5Ω。
2 楼宇内变电所，宜利用建筑物基础与建筑物防雷和建筑物内部强﹑弱电接地组成公用接地装置。接地电阻应不大于0.5Ω。
3 配电变压器安装在建筑物外时，低压系统不得与电源配电变压器的保护接地共用接地装置，低压系统电源接地点应在距该配电变压器适当的地点设置专用接地装置，其接地电阻不宜超过4Ω。
9.3 无功补偿
9.3.1无功电力应分层分区、就地平衡。用户在高峰负荷时的功率因数，应达到相应规定：
1 容量在100kVA及以上的用户，功率因数不低于0.95；
2 其他电力用户和大﹑中型电力排灌站，功率因数不低于0.9；
3 农业用电，功率因数不低于0.85。
9.3.2 无功补偿宜采用低压静止型动态无功补偿装置（SVC）。电容器的安装容量及配置，应符合《35千伏及以下用户端建设标准》的相关规定。
9.4 电能质量和谐波管理
9.4.1 在电力系统正常状况下，供电企业到用户受电端的供电电压允许偏差为：为额定值的±7％。
9.4.2正常运行情况下，用电设备端子处电压偏差允许值（以额定电压的百分数表示）应符合《供配电系统设计规范》 GB 50052－95第4.0.4条的规定。
9.4.3 20kV谐波电压限值在国家标准没有规定时，可参照10kV电压等级的限值，待国家标准有规定时，应按国家标准的规定执行。
9.4.4 20kV谐波电流允许值在国家标准没有规定时，可参照10kV电压等级的允许值，待国家标准有规定时，应按国家标准的规定执行。
9.4.5公共连接点的全部用户向该点注入谐波电流分量（方均根值）不超过允许值。当公共连接点处的最小短路容量不同于基准短路容量时，谐波电流允许值的换算见《电能质量 公用电网谐波》 GB／T 14549 附录B。

附录A
（规范性附录）
20kV三相油浸配电变压器性能技术参数
额定容量
kVA
电压组合
联结组
标号

空载损耗kW
空载电流％
额定短路阻抗I％
高压
kV
高压分接范围
低压
kV
50

20

±5%

0.4

Dyn11
0.13
0.87

4.0
80
0.18
1.25
100
0.2
1.5
125
0.24
1.8
160
0.29
2.2
200
0.33
2.6
250
0.4
3.05
315
0.48
3.65
400
0.57
4.3

4.5
500
0.68
5.15
630
0.81
6.2

800
0.98
7.5
1000
1.15
10.3

附录 B
（规范性附录）
20kV三相干式配电变压器性能技术参数
额定容量
kVA
电压组合
空载
损耗
F级绝缘耐热等级下的损耗 W
空载电流
％
额定短路阻抗I％
高压 kV
高压分接范围
低压 kV
F（75℃）
F(120℃）
315

20

±5%或
±2×2.5%

0.4
880
3300
3810
0.7
6
400
980
3880
4440
0.6
6
500
1220
4620
5290
0.6
6
630
1350
5610
6420
0.5
6
800
1540
6660
7630
0.5
6
1000
1810
7770
8820
0.5
6
1250
2280
9130
10450
0.5
6
1600
2400
11660
13350
0.5
6
2000
3120
14220
16280
0.5
6
2500
3710
16000
18320
0.4
6
3150
4710
20800
23820
0.4
7
