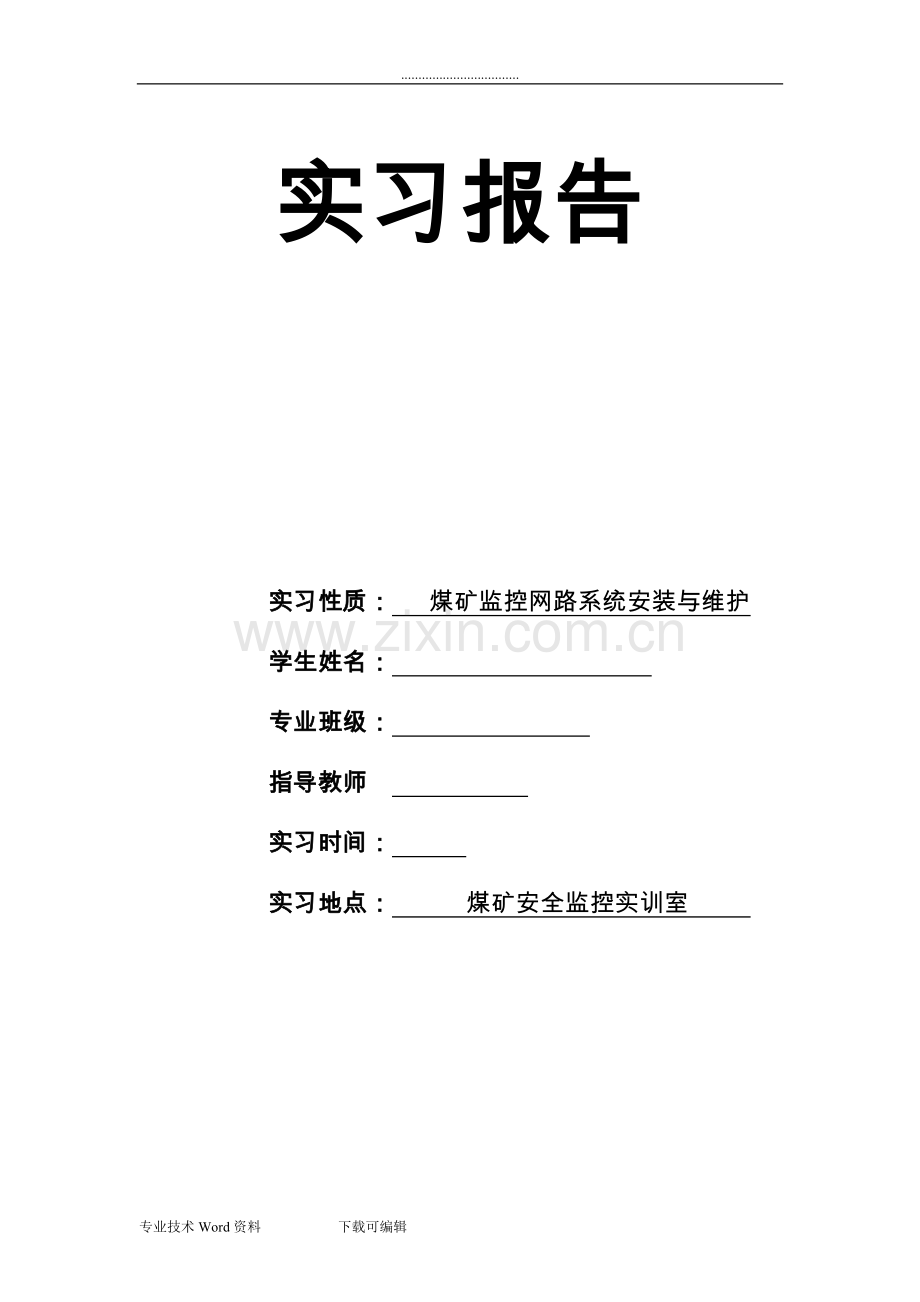

实习报告

实习性质： 煤矿监控网路系统安装与维护
学生姓名：
专业班级：
指导教师
实习时间：
实习地点： 煤矿安全监控实训室

XXXXXXXXX学院
学 生 实 习 考 核 表
学生姓名
专业班级
指 导 教 师

实习时间

实习地点
煤矿安全监控实训室
实习名称
煤矿监控网路系统安装与维护
自我总结
（包括遵守纪律、增长知识、动手能力、独立工作、团队协作等方面）
实习目的是通过理论联系实际，巩固所学的知识，提高处理实际问题的能力。
在实习之中缺乏实践经验，缺乏对相关行业的标准掌握等。所在我常提醒自己一定不要怕苦怕累，在掌握扎实的理论知识的同时加强实践，做到理论联系实际。另一方面要不断的加强学习，学习新知识、新技术。通过这次实习，将理论知识与实践相结合。巩固所学知识，提高处理实际问题的能力。
指导教师
意见

实习单位
意见并盖章
（院内实习由系签署）

考核等级

目 录
目 录 2
1 安全监控系统概述 3
1.1 矿安全监控系统的作用 3
1.2各类传感器的有关参数 3
2任务概述 4
2.1任务分析及设计 4
2.1.1 监控系统图局部传感器布置图 4
2.1.2分站的设置 7
3任务实施 7
3.1硬件调试 7
3.1.1传感器的调试与安装 7
3.2软件安装 7
3.3硬件连接 12
3.4分站设置、报表及动态图测试 13
实习总结 16

1 安全监控系统概述
1.1 矿安全监控系统的作用
煤矿监控系统主要用于煤矿安全监测和实时控制。系统能根据计算机程序设定或地面中心站主机控制，对矿井采掘工作面、机电硐室、进风巷、回风巷和采区的环境参数及矿井机电设备的开停状态和风门开闭状态进行连续自动地监测，并自动报警及断电，能对煤矿井下环境、火灾参数、通风设施、运输安全状况及各种机电设备的开停状态等安全生产信息进行实时采集和数据处理，实现对工业现场的闭环控制。
数字化监控系统示意图如图1所示。

图1 数字化监控系统结构图
1.2各类传感器的有关参数
(1)甲烷传感器
甲烷传感器设置在井下工作面，掘进头、回风巷道等地方，用于连续监测井下气体中甲烷含量，当甲烷含量超限时，应具有声光报警功能，同时由有关设置切断相应范围的电源。
传感器的测量范围：0%～10%CH4连续可测；
传感器的测量误差：对0%～1%范围为±1.0%CH4；
对1%～2%范围为±≤0.2%CH4；
对2%～4%范围为±≤0.3%CH4；
对4%～10%范围为±≤8%CH4真值（相对误差）；
报警值0.5%～2.5%可调，光信号应能在20m清晰可见；
传感器的响应时间应不大于30S。
(2)风速传感器
风速传感器安装在井下各主要风道，测量其风速，以保证井下各井巷中的风流速度符合规程要求，同时还可依据所测的风速及所测点巷道断面计算出其风量及吨煤风量。
测量范围：0.4～15m/s。
测量误差：≤±0.3m/s。
(3)风门开闭传感器
安装在井下各固定风门设置处，以监测各风门的开、关状态，保证井下风路畅通。
(4)机电设备开停传感器
安装在井下主水泵、局扇等主要机电设备设置处，用以监测各机电设备的开、停状态，保证机电设备的正常运行。

2任务概述
监控系统的布局与设计是我们进行系统具体安装于维护的指导方针，本任务是在给出小型矿井开采、通风设计图的情况下，根据井下工作面和巷道的布局，依据传感器、执行器、分站布置规则进行合理选择、布置相应设备，并绘制出井下系统布局图，最终完成监控系统总体布局及规划工作。
2.1任务分析及设计
2.1.1 监控系统图局部传感器布置图
（1）如下图2所示U型通风方式采煤工作面的传感器布置要求如下：

图表 2U型通风方式采煤工作面
低瓦斯、高瓦斯和煤与瓦斯突出矿井都必须在工作面设置瓦斯传感器T1以及在工作面回风巷设置瓦斯传感器T2。布置T1是为了检测采煤工作面后瓦斯社放量，保证采煤工作面的安全，设置T2是为了检验回风效果是否良好，保证井下通风、瓦斯排放的正常。
低瓦斯和高瓦斯矿井采煤工作面采用串联通风时矿井采煤工作面采用串联通风时，被串工作面的进风巷应设置瓦斯传感器T4.布置T4是为了检测并下串联通风运行是否正常，以免携带过多的瓦斯进入工作面，导致瓦斯超限。
高瓦斯和煤（岩）与瓦斯突出矿井的采煤工作面上隅角必须设置瓦斯传感器T0。由于瓦斯密度小于空气，所以瓦斯聚集在巷道的上面，为了检测瓦斯涌出量具体大小，所以在上隅角布置瓦斯传感器T0.
煤（岩）与瓦斯突出矿井的瓦斯传感器T1不能控制采煤工作面进风巷内全部非本质安全型电气设备，则在进风巷设置瓦斯传感器T3。
（2）如下图3所示的掘进工作面传感器布置要求如下：

图表3双向掘进工作面瓦斯传感器的设置
在掘进工作面及回风巷设置瓦斯传感器T1和T2，工作面混合回风流处也设置瓦斯传感器。
高瓦斯和煤与瓦斯突出矿井的掘进工作面长度大于1000m时，必须在掘进巷道中部增设瓦斯传感器。
掘进机必须设置机载式瓦斯断电仪或便携式瓦斯检测报警仪。
图表 4掘进工作面瓦斯传感器的布置
在工作面混合风流处设置瓦斯传感器T1，在工作面回风流中设置瓦斯传感器T2；采用串联通风的掘进工作面，必须在被串工作面局部通风机前设置掘进工作面进风流瓦斯传感器T3。
（3）一氧化碳传感器挂放规则

图表 5一氧化碳传感器挂放规则图
一氧化碳传感器应垂直悬挂在巷道的上方风流稳定的位置，距顶板（顶梁）不得大于300mm，距巷壁不得小于200mm，并应安装维护方便，不影响行人和行车。
开采容易自燃、自燃煤层的采煤工作面回风巷必须设置一氧化碳传感器，报警浓度为≥0.0024%CO。
2.1.2分站的设置
分站至地面通信接口之间的通信距离≤10km：
分站至传感器之间的信号传输距离≤2km；
分站到控制执行器之间的信号传输距离≤2km。
3任务实施
3.1硬件调试
3.1.1传感器的调试与安装
传感器的类型选择设置过程如下：
进入分站配置状态
将遥控板对准分站显示窗，同时按住“△” 、“ ”大约8秒，即进入分站的配置状态。
选择通道
通过遥控器的“选择”键切换到编号为“1”的项目，并通过“△”、“ ” 两个键增加或减小道具体的通道号数值。
通道开关
在选择好通道号后，通过“选择”键切换到编号为“2”的项目，并通过“△”来改变数值为“ON”，“OF”。“ON”表示开启，“OF”表示关闭。
分站的类型
上限的断电值
根据不同传感器不同的设置
上限复电值
上限报警值对应的控制口，根据实际需要设置
上限报警值
一切相关参数设定好过后就可以保存了，重启可以看到显示窗每个通道运行的状态。

3.2软件安装
（1）安装支持平台
A.安装Microsoft.Net Framewoek 2.0框架通过Microsoft下载中心免费获取此软件，下载后运行“Microsoft.Net Framewoek 2.0”，一直“下一步”就可以安装完成，所以这里省略了安装步骤。
B．安装SQL2000SP4数据库点击SQL2000SP4安装程序，安装流程要注意的部分图如下：
选择“安装SQL Server 2000简体中文企业版——安装SQL Server 2000组件——安装数据库服务器”。

图6安装内容选择界面
在上述过程之后，下一步继续安装，当到达此处是注意选择，即设置SQL Server服务的账户。由于数据库服务器一般为独立的服务器，所以在此处选择“使用本地系统账户”来启动服务，如下图所示：

图7服务账户设置
在下图中选择“混合模式”身份验证模式以后，通过“下一步”按钮完成许可模式设置。

图8身份验证模式设置
SQL Server的许可模式指客户机访问SQL Server服务器时不同的许可方式。许可模式有两种“每客户”和“处理器许可证”，在此处选择“每客户”许可模式。
C．windows SQL Server 2000 SP4补丁安装
将相关的补丁软件解压到相关盘符，然后如图所示打开“setup.bat”进行安装。

图10补丁安装包
在安装过程中，要注意的一个环节如图，进入SP4安装程序的选项选择界面，其中“升级Microsoft Search并应用SQL Server 20000 SP4” 项目必选。如图所示：

图11安装程序
安装完成后通过“开始”-“程序”-“Microsoft SQL Server”-“服务管理器”，选择“开始/继续”按钮可启动数据库服务器。如图所示：

图12服务管理器
D．安装用友华表Cell组件
这个安装也类似于.Net，首先运行安装软件，勾选我接受，点击下一步就可以完成安装了，这里步骤也省略了。
（2）安装中心站软件，运行如图所示的软件，默认安装即可。

图13安装KJ2008界面
并且要把tzxx、bjtw、bjtwn、bj90三个文件夹放在D:/目录下面。
（3）数据库连接配置

图14修改配置文件
更改第一个数据库IP为本机IP，数据库密码改为本机数据库密码。
（4）更改bj90文件夹里面的“conn.ini”文件，将IP改为本机IP，webserverIP改为本机IP，通风图形内改为“http://本机IP/bjtw”,通风图形外改为“http://本机IP/bjtwn”

图15修改配置文件
（5）更改bjtw文件夹下面的“config.ini”与“conn.ini”两个文件夹。如图所示：

图16 配置安装文件

图17修改配置文件
3.3硬件连接
A．甲烷传感器与分站的连接方法为：
该连接分为连接奇数与偶数通道，奇数通道连接线序为：红—红、蓝—蓝、白—白（前面为传感器，后面为分站）。
偶数通道连接线序为：红—红、蓝—蓝、白—绿（前面为传感器，后面为分站）。
B．开停传感器与分站的连接方法为：
奇数通道连接线序为：红—红、白—白（前面为开停传感器，后面为分站）。
偶数通道连接线序为：红—红、白—绿（前面为开停传感器，后面为分站）。
C．风门传感器与分站的连接方法为：
奇数通道连接线序为：红—红、白—白（前面为主风门，后面为分站）；绿—红、蓝—白（前面为主风门，后面为副风门）。
偶数通道连接线序为：红—红、白—绿（前面为主风门，后面为分站）；绿—红、蓝—白（前面为主风门，后面为副风门）。
3.4分站设置、报表及动态图测试
（1）在D:/目录下面找到kj2008点击打开会出现如下图所示的界面，并进行设置：

图18中心站设置
（2）在kj90文件夹下面启动该服务，并用IE浏览器访问http://127.0.0.1:88 会出现“用户登录界面”，输入密码“admin”，即可进入界面，然后点击“打印”，找到需要打印的报表就可以看到。
（3）安装配置IIS
通过“添加/删除程序”可以添加“Internet 信息服务（IIS）管理器”然后启动之后，打开新建虚拟目录，然后进行相关设置。
（4）动态图的制作
运行txzz/cad文件夹下的CADImporterDLL.exe。点击file，然后点击OPEN,然后选择导入的cad文件，出现文件直接点击“确定”，点击file，然后点击save as visual graph file，取名字保存为tbl格式的文件。
利用Visual Graph 制作动态图

图19添加相关图元
B.选择“传感器”，然后选择“文字显示”，

图20低瓦斯传感器的设置
要把名字改为“t002a02”如果是开关量要将首字母改为“p”。

图21开停传感器的设置

图22风门传感器的设置
C.然后安装VGSetup.exe，然后点击“ShowVG”查看动态图如下：

图23动态图

实习总结

通过一周的实习,令我感觉最深的是理论与实践的差别。在课堂上更多的是如何把自己想要表达的东西表达出来，但在实习中，首要的却是要把任务需要的效果的呈现出来。其次是责任心与耐心，几乎每一项任务都要经过无数遍的练习后才能真正被确定下来。需要细心的排查故障，查找根源。之后总结每一次故障的原因。当然兴趣对于一个人来说是至关重要的。我的体会是必须把学生的学习兴趣调动起来，使我们在快乐中主动学习。无论是哪一门科目，我都采取以自学为主，老师为辅的学习方式，平时积极努力的练习。
“合抱之木，生于毫末；九层之台，起于累土；千里之行，始于足下。” 实习就是一个不断从小事做起的过程，不断从身边做起的过程。我们现在还是一个在校的大学生，没有资本，一切都是从零开始，所以我们在实习的过程也是在为我们今后真正踏上工作之路打下坚实的基础。多一份经历，多一份体会，多一份对生活无限追求的勇气。在这个过程之中，最重要的就算是如何获取一份对我们今后的职业道路有帮助的实习岗位了，既然自己付出了时间和汗水，就要有所收获，不能为了一张简单的实习证明而去浪费几个月的时间。
另一个方面，大学生实习还应该正确的去摆正心态。我们现在已经不再是一个在校的大学生了，任何的事情都应该懂得责任和担当。尽快的适应新的环境，积极地去处理和身边的人的关系，虚心地请教，同时自己也要主动的争取机会，重视每一个身边的细小的事情。真正的将自己融入到这个社会中去，学以致用，脚踏实地。
