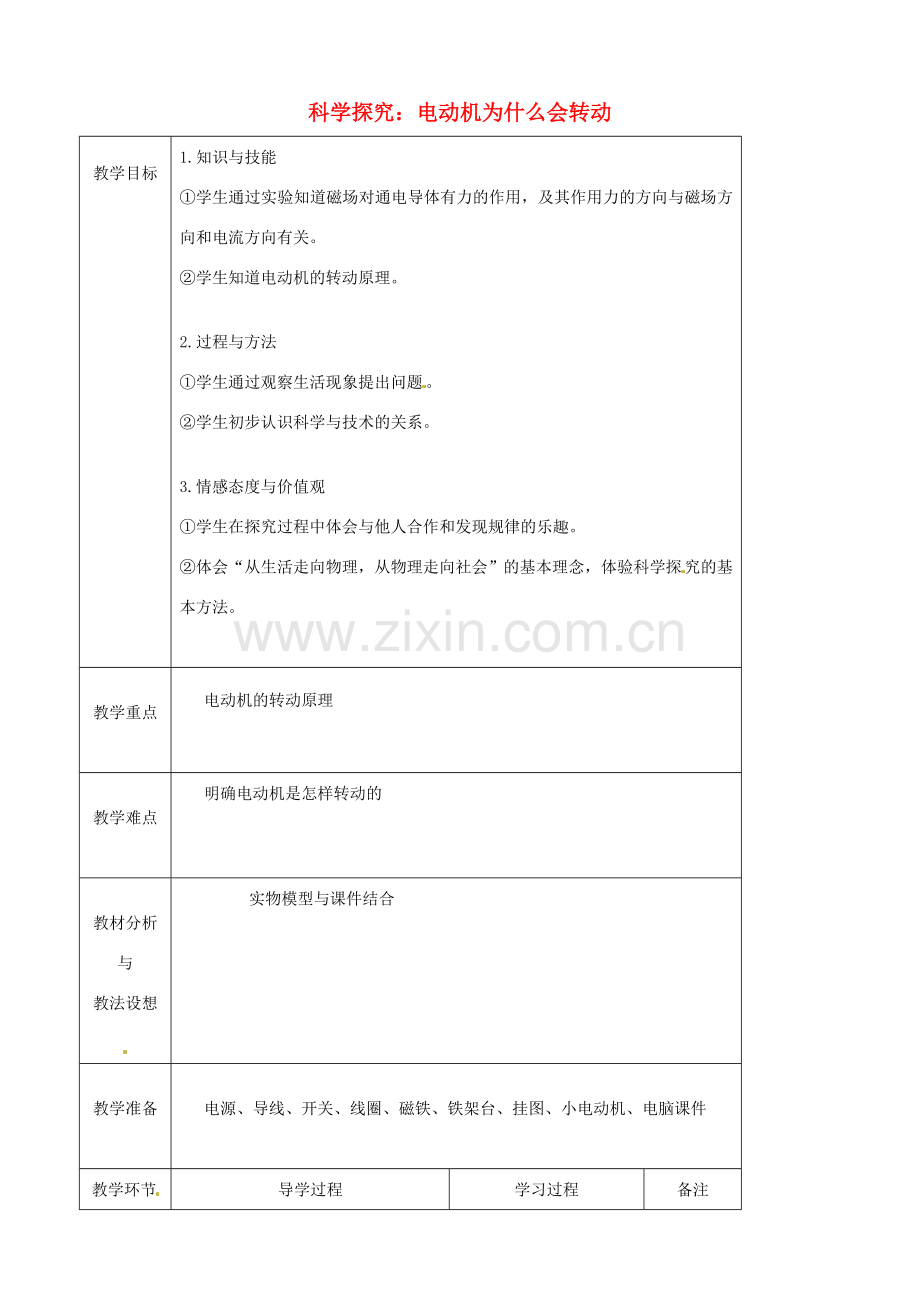

科学探究：电动机为什么会转动

教学目标

1.知识与技能
①学生通过实验知道磁场对通电导体有力的作用，及其作用力的方向与磁场方向和电流方向有关。
②学生知道电动机的转动原理。

2.过程与方法
①学生通过观察生活现象提出问题。
②学生初步认识科学与技术的关系。

3.情感态度与价值观
①学生在探究过程中体会与他人合作和发现规律的乐趣。
②体会“从生活走向物理，从物理走向社会”的基本理念，体验科学探究的基本方法。

教学重点

电动机的转动原理

教学难点

明确电动机是怎样转动的

教材分析与
教法设想

实物模型与课件结合

教学准备

电源、导线、开关、线圈、磁铁、铁架台、挂图、小电动机、电脑课件

教学环节
导学过程
学习过程
备注

创
设
情
境

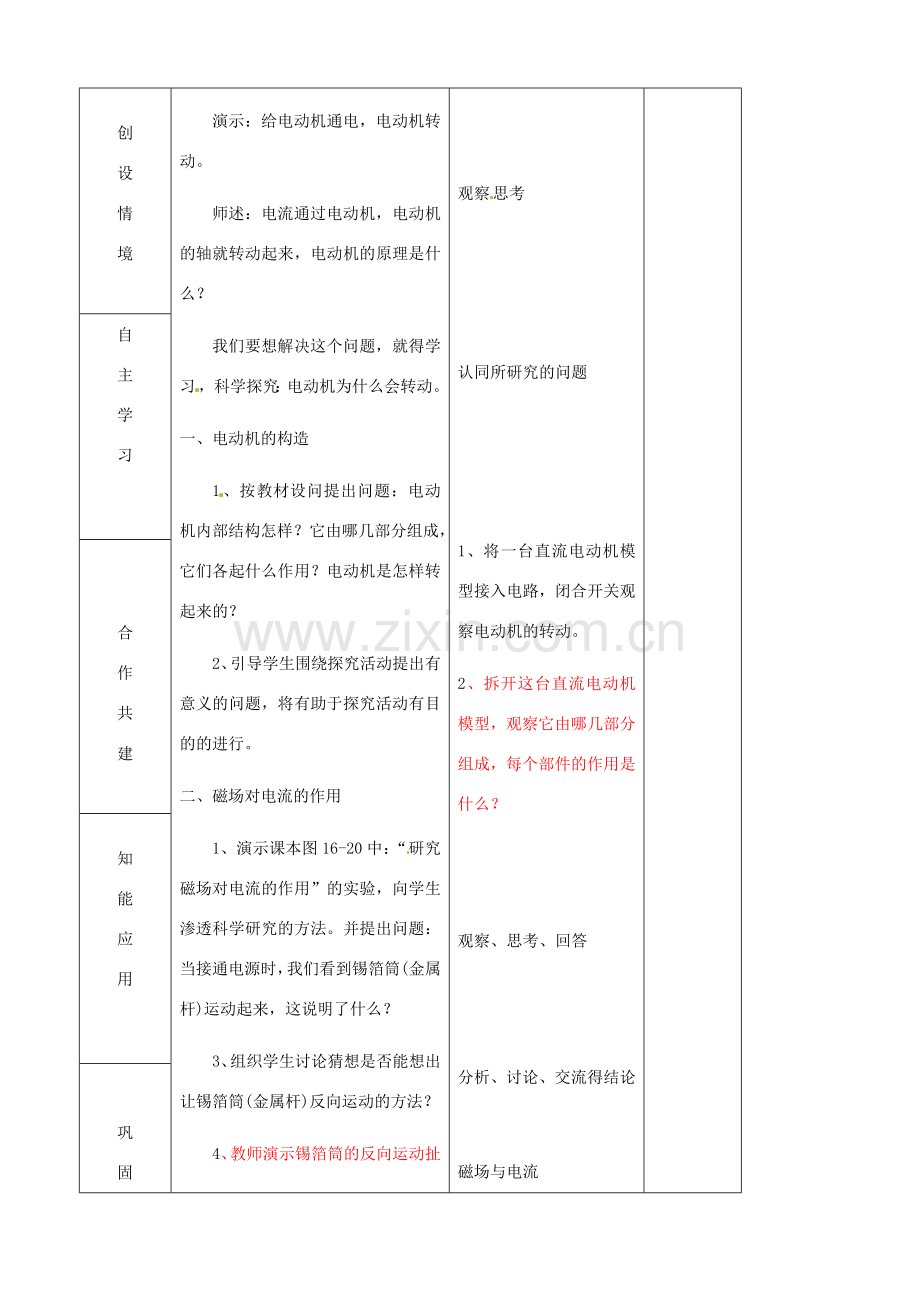

演示：给电动机通电，电动机转动。
师述：电流通过电动机，电动机的轴就转动起来，电动机的原理是什么？
我们要想解决这个问题，就得学习，科学探究：电动机为什么会转动。
一、电动机的构造
1、按教材设问提出问题：电动机内部结构怎样？它由哪几部分组成，它们各起什么作用？电动机是怎样转起来的？
2、引导学生围绕探究活动提出有意义的问题，将有助于探究活动有目的的进行。
二、磁场对电流的作用
1、演示课本图16-20中：“研究磁场对电流的作用”的实验，向学生渗透科学研究的方法。并提出问题：当接通电源时，我们看到锡箔筒(金属杆)运动起来，这说明了什么？
3、组织学生讨论猜想是否能想出让锡箔筒(金属杆)反向运动的方法？
4、教师演示锡箔筒的反向运动扯并提问题：以上实验说明了什么？你能否通过观察比较，以及分析得出的结论填写下列内容：
磁场对通电导体具有______的作用，其作用的方向与______、________有关。
三、电动机是怎样转动的？
1、你是否有办法让锡箔筒(金属杆)在轨道上持续往复运动？
2、让学生分组讨论、交流，并通过学生回答予以肯定。
3、讲述：不断改变电流方向或磁方向，比较两种办法，自然是改变电流方向比较容易。
4、提出问题：如果把直导线弯成线圈，放入磁场中并通电，它的受力情况是怎样的呢？
5、组织学生分组讨论交流并回答问题。
6、教师演示并出示课本图16-21的挂图，引导学生分析：
(1)通电时图(a)中AB边和CD边都在磁场中，都要受力，因为电流方向相反，所以受力方向也肯定相反。
(2)仔细观察课本图16-21中(a)、(b)、(c)、(d)四图后你能说出电动机是怎样转动的吗？换向器的作用是什么？
四、制作简单的直流电动机
1、同学们理解了电动机的工作原理后，教师顺势引导学生动脑思考“制作简单的电动机”这一有挑战性和刺激性的问题。
2、组织学生分组进行制作。
3、教师巡视学生进行制作情况。
4、让学生分组讨论、交流，并通过学生展示给予肯定。
课堂练习：
1、通过导体和通电线圈在磁场里受到力的作用而发生 时，消耗了 能，得到了 能，在这种现象里， 能转化为 能。
2、要使直流电动机的线圈能连接转动，必须设法使电线圈刚转过平衡位置时就自动改变方向，完成这一任务的装置叫做
。
3、利用磁场对通电导体产生力的作用来制造的电器是（ ）
A.电动机B.发电机C.电铃D.电磁铁
调查一下，你家中有哪些用电器，用到了电动机？

观察思考

认同所研究的问题

1、将一台直流电动机模型接入电路，闭合开关观察电动机的转动。
2、拆开这台直流电动机模型，观察它由哪几部分组成，每个部件的作用是什么？

观察、思考、回答

分析、讨论、交流得结论

磁场与电流

交流猜想，归纳得结论、利用控制变量法，
a、当保持磁场方向不变，看锡箔筒的运动方向怎样
b、……电流……
……磁场……
观察、思考、填写

讨论、交流、回答

针对问题看书、自学、并讨论、交流

观察、分析、讨论、交流、回答

分组制作
分组讨论、交流

完成练习
反馈矫正
小结本节
课外调查

自
主
学
习

合
作
共
建

知
能
应
用

巩
固
小
结

诊
断
评
价
作业布置
与
预习提纲
板
书
设
计
17.3科学探究：电动机为什么会转动
一、电动机的构造：
直流电动机主要由：磁铁、线圈、换器和电刷等构成。
二、磁场对电流的作用
1、磁场对通电导体具有力的作用，其作用的方向与磁场方向、电流方向有关。
2、磁场对电流产生作用的两个比不可缺少的条件是磁场和电流。
三、电动机是怎样转动的
1、原理：直流电动机是根据通电线圈在磁场中受到力的作用而发生转动的原理制成的。它工作时将电能转化机械能。
2、换向器的作用：每当线圈刚转过平衡位置时，自动改变通入线圈中电流的方向，使线圈连续转动。

教
学
札
记
由于通电线圈在磁场中受力的方向，跟电流的方向和磁感线方向两个因素有关，因此，从理论上讲，改变线圈受力方向有两种方法，一是改变磁感线方向，也就是说及时交换磁极，显然这是不容易做到的，二是改变线圈中电流的方向，这在实际中，通过换向器比较容易实现。
