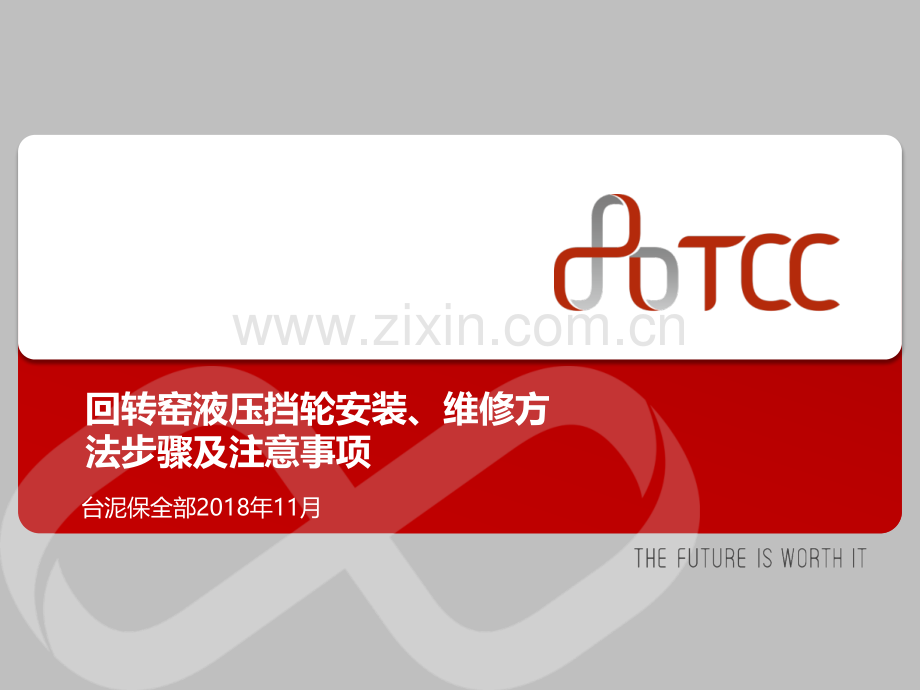

回转窑液压挡轮安装维修方法步骤及注意事项.pptx

回转窑液压挡轮安装、维修方法步骤及注意事项台泥保全部2018年11月3一、液压挡轮作用二、液压挡轮安装要求三、液压挡轮维修方法步骤及注意事项四、液压挡轮日常检视内容及标准五、液压挡轮故障处理应急措施目录4一、液压挡轮作用 回转窑托轮应平行于窑体中心线安装，窑体为倾斜放置，在自重作用下有下滑的趋势。采用液压推力的挡轮液压站，使窑体按预想的速度（一般约34mm/h）强制上窜和有控制的下滑。液压挡轮的作用就在于此。筒体下窜到下限位置时，启动油泵，通过油压将筒体上顶（上行）。当筒体到达上限位置时，油泵关停。筒体由于自重和带倾斜角的原因。下行！回转窑就这样周而复始的使回转窑筒体上下运动。液压挡轮控制回转窑窑体的轴向窜动，使轮带和托轮在全宽上能够均匀磨损，同时又能够保证窑体中心线的直线性，使大小齿轮啮合良好，减少功率消耗。5二、液压挡轮安装要求：1.液压挡轮装置结构液压挡轮装置主要由挡轮、挡轮轴、轴承体、导向轴、滚动轴承、挡轮行程开关装置等组成。6二、液压挡轮安装要求：1.油缸 2.油缸支座 3.轴承体密封盖 4.调距环 5.挡轮轴6.挡轮 7.滚动轴承 8.轴承体 9.导向轴2 液压挡轮装置安装时必须注意的问题2.1 液压挡轮安装的位置应符合设计图纸规定，挡轮与轮带的贴合应紧密。7二、液压挡轮安装要求：2.2 注意调距环的安装位置（见图 1-1），调距环和轴承体密封盖距离为 5 0mm。2.3 锥面液压挡轮装置的轴线应在带挡轮支承装置底座的纵向中心线上，为了保证其不致偏向错误的一方，调整其位置时，可将挡轮装置移开窑筒体纵向中心线1.5 2mm，使其在窑筒体的向下转动侧。见图2-2托轮和挡轮的找正8二、液压挡轮安装要求：9二、液压挡轮安装要求：图2-2 托轮和挡轮的找正2.4 液压挡轮装配后用手转动挡轮进行检验，不得有松紧不均和卡紧现象，同时用手推动挡轮，要求挡轮能够在两根轴上均匀滑动不得有卡紧现象。2.5 液压挡轮装置安装调整完毕后，才能安装挡轮行程开关装置。见图 23挡轮10二、液压挡轮安装要求：11二、液压挡轮安装要求：图2-3 挡轮行程开关装置简图a）液压挡轮零位系指传动装置处的轮带中心线与托轮中心线重合时挡轮中心线所在位置；b）垫板现场焊接时需保持平整，并要注意使压板和行程开关触点接触良好。12二、液压挡轮安装要求：1.1.熟悉现场环境，准备好工器具做好液压挡轮更换准备工作。2.2.冷窑期间把窑推到上侧，以便腾出较大的拆卸和安装空间。3.3.系统泄压后，拆除液压管道和电器限位开并保存好，且塞住进出油孔防止异物进入液压缸，还要在挡轮机座四周打上记好，以备回装找正使用。4.4.打出机座的紧定楔子，拔出销钉，拆除地脚螺栓。5.5.用倒链、千斤顶逐步把挡轮装置外移到能够方便吊车起吊的位置。6.6.在维修处放好道木、清洗材料和拆卸工具。7.7.用吊车把挡轮装置吊到维修处，稳定的放在道木上。8.8.清除挡轮装置上的油污，且进行适当的清洗。13三、液压挡轮维修方法步骤及注意事项9.拆除挡轮上的连接件，起吊挡轮，起吊期间要边敲击边活顺，防止拉伤或损坏。10.挡轮吊出后进行清洗检查，检查主要内容包括：轴承游隙检测、轴承滚道是否麻面、滚子是否点蚀、轴承是否跑圈等，检查后做好记录。若检查正常，即可进行回装。11.若检查中发现轴承存在问题，则必须进行更换。更换前应对新轴承原始游隙及其它方面的尺寸进行检查，并做好记录。12.清洗轴承及轴承箱体，然后装轴承，先装推力轴承，装时注意紧边在上，松边在下；再装间隔圈；无问题后装调心轴承，并填充润滑脂。13.轴承安装后回装挡轮，为了方便回装，可以对挡轮适当加热（也可以不加热），之后紧固连接件；然后盘挡轮，若转动灵活不卡不滞，视为合格。14三、液压挡轮维修方法步骤及注意事项14.一切准备停当，清理挡轮装置机座上的油污，起吊挡轮装置，并用千斤顶、倒链将其就位，按记号找正。15.紧固地脚螺栓，穿上销子，背紧楔子，主体工作接束。16.最恢复油路及电器限位开关和机械限位。若具备条件，可以试机判断轴承、油路、限位是否正常，17.检查对正液压挡轮与轮带中心线零位，并进行调整。若无问题，清理现场检修结束。18.特别提醒，若挡轮磨损严重，应进行更换，不然会因挡轮与轮带不共顶，导致液压挡轮斜面与轮带斜面接触不良，增加附加荷载。15三、液压挡轮维修方法步骤及注意事项16四、液压挡轮日常检视内容及标准注：回转窑转速低于注：回转窑转速低于2rpm2rpm时不得启动液压挡轮。时不得启动液压挡轮。序号检视部位巡检方法巡检内容及判断标准1液压站目视油质无变色，油位2/3以上，无漏油。2液压泵目视油泵运行正常，运行无异音，无渗漏。3压力表目视压力表指示正常，压力值8MPa。4油管及阀件目视无渗漏，泄压电磁阀工作正常。5氮气囊目视压力表显示正常，无渗油。6液压挡轮目视轴承润滑油位正常，挡轮润滑石墨磨损正常无卡滞。目视、耳听挡轮轮缘运行平稳，与支座无刮擦。目视、耳听运转有无异音，与轮带接触面是否正常，无异音、接触良好。挡轮支座处无积油。目视支座螺栓无松动。测温枪挡轮轴承室温度正常657上下限位目视限位开关完好，上下行正常。17五、液压挡轮故障处理应急措施1.液压挡轮运行异常，轴承有异音或损坏当发现液压挡轮运行异常或发行液压挡轮上部轮出现摆动现象时。应立即立即向部门领导及中控操作员汇报现场情况。并立即采取向二档托轮表面撒生料粉或通过调整托轮等措施控制回转窑下行力矩，减少液压挡轮承载压力。同时关闭油站柱塞油泵。中控操作员发现窑运行电流异常，应立即联系现场人员，对现场设备进行检查，发现问题及时汇报处理。当液压挡轮轴承故障时，现场应24小时安排人员值守，根据公司领导及部门领导指示情况进行停窑或减产处理，同时组织维修人员做好抢险准备工作。2.液压站故障当出现液压站故障，液压挡轮不能使用时，应立即通知维修人员进行处理，同时将卡板放置到液压挡轮与液压缸支座之间导轨上部，避免窑筒体下行影响设备正常运行。谢谢
