机械手电气控制系统设计.doc

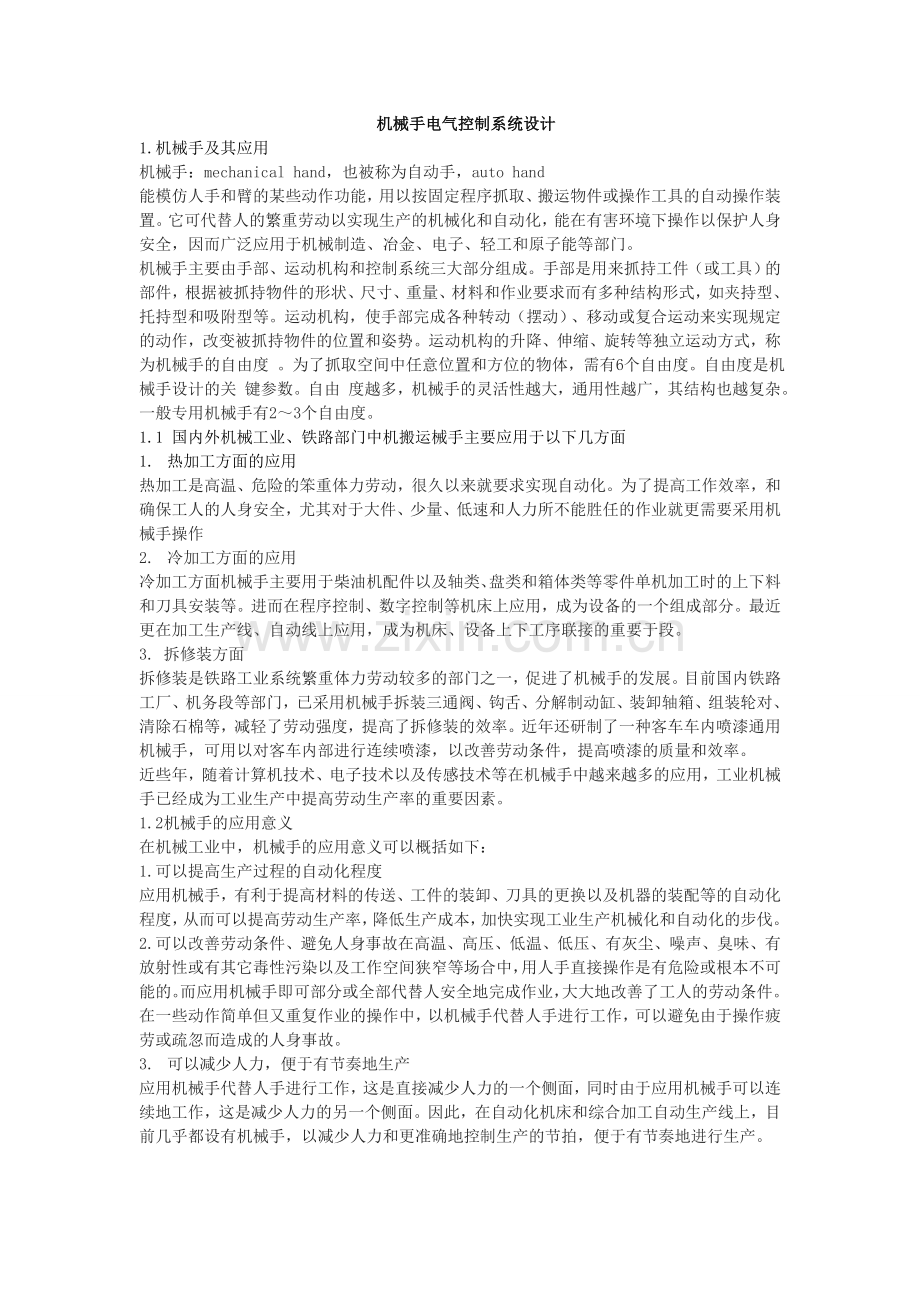

机械手电气控制系统设计1.机械手及其应用 机械手：mechanical hand，也被称为自动手，auto hand能模仿人手和臂的某些动作功能，用以按固定程序抓取、搬运物件或操作工具的自动操作装置。它可代替人的繁重劳动以实现生产的机械化和自动化，能在有害环境下操作以保护人身安全，因而广泛应用于机械制造、冶金、电子、轻工和原子能等部门。机械手主要由手部、运动机构和控制系统三大部分组成。手部是用来抓持工件（或工具）的部件，根据被抓持物件的形状、尺寸、重量、材料和作业要求而有多种结构形式，如夹持型、托持型和吸附型等。运动机构，使手部完成各种转动（摆动）、移动或复合运动来实现规定的动作，改变被抓持物件的位置和姿势。运动机构的升降、伸缩、旋转等独立运动方式，称为机械手的自由度 。为了抓取空间中任意位置和方位的物体，需有6个自由度。自由度是机 械手设计的关 键参数。自由 度越多，机械手的灵活性越大，通用性越广，其结构也越复杂。一般专用机械手有23个自由度。1.1 国内外机械工业、铁路部门中机搬运械手主要应用于以下几方面1. 热加工方面的应用热加工是高温、危险的笨重体力劳动，很久以来就要求实现自动化。为了提高工作效率，和确保工人的人身安全，尤其对于大件、少量、低速和人力所不能胜任的作业就更需要采用机械手操作2. 冷加工方面的应用冷加工方面机械手主要用于柴油机配件以及轴类、盘类和箱体类等零件单机加工时的上下料和刀具安装等。进而在程序控制、数字控制等机床上应用，成为设备的一个组成部分。最近更在加工生产线、自动线上应用，成为机床、设备上下工序联接的重要于段。3. 拆修装方面拆修装是铁路工业系统繁重体力劳动较多的部门之一，促进了机械手的发展。目前国内铁路工厂、机务段等部门，已采用机械手拆装三通阀、钩舌、分解制动缸、装卸轴箱、组装轮对、清除石棉等，减轻了劳动强度，提高了拆修装的效率。近年还研制了一种客车车内喷漆通用机械手，可用以对客车内部进行连续喷漆，以改善劳动条件，提高喷漆的质量和效率。近些年，随着计算机技术、电子技术以及传感技术等在机械手中越来越多的应用，工业机械手已经成为工业生产中提高劳动生产率的重要因素。1.2机械手的应用意义在机械工业中，机械手的应用意义可以概括如下：1.可以提高生产过程的自动化程度应用机械手，有利于提高材料的传送、工件的装卸、刀具的更换以及机器的装配等的自动化程度，从而可以提高劳动生产率，降低生产成本，加快实现工业生产机械化和自动化的步伐。2.可以改善劳动条件、避免人身事故在高温、高压、低温、低压、有灰尘、噪声、臭味、有放射性或有其它毒性污染以及工作空间狭窄等场合中，用人手直接操作是有危险或根本不可能的。而应用机械手即可部分或全部代替人安全地完成作业，大大地改善了工人的劳动条件。在一些动作简单但又重复作业的操作中，以机械手代替人手进行工作，可以避免由于操作疲劳或疏忽而造成的人身事故。3. 可以减少人力，便于有节奏地生产应用机械手代替人手进行工作，这是直接减少人力的一个侧面，同时由于应用机械手可以连续地工作，这是减少人力的另一个侧面。因此，在自动化机床和综合加工自动生产线上，目前几乎都设有机械手，以减少人力和更准确地控制生产的节拍，便于有节奏地进行生产。2 机械手的组成机械手的组成包括手部、手腕、手臂和立柱等部件，有的还增设行走机构。2.1、手部即与物件接触的部件。由于与物件接触的形式不同，可分为夹持式和吸附式手部。夹持式手部由手指(或手爪) 和传力机构所构成。手指是与物件直接接触的构件，常用的手指运动形式有回转型和平移型。回转型手指结构简单，制造容易构件，故应用较广泛平移型应用较少，其原因是结构比较复杂，但平移型手指夹持圆形零件时，工件直径变化不影响其轴心的位置，因此适宜夹持直径变化范围大的工件。手指结构取决于被抓取物件的表面形状、被抓部位(是外廓或是内孔)和物件的重量及尺寸。常用的指形有平面的、V形面的和曲面的:手指有外夹式和内撑式;指数有双指式、多指式和双手双指式等。 而传力机构则通过手指产生夹紧力来完成夹放物件的任务。传力机构型式较常用的有:滑槽杠杆式、连杆杠杆式、斜面杠杆式、齿轮齿条式、丝杠螺母多，式弹簧式和重力式等。附式手部主要由吸盘等构成，它是靠吸附力(如吸盘内形成负压或产生电吸磁力)吸附物件，相应的吸附式手部有负压吸盘和电磁盘两类。对于轻小片状零件、光滑薄板材料等，通常用负压吸盘吸料。造成负压的方式有气流负压式和真空泵式。对于导磁性的环类和带孔的盘类零件，以及有网孔状的板料等，通常用电磁吸盘吸料。电磁吸盘的吸力由直流电磁铁和交流电磁铁产生。用负压吸盘和电磁吸盘吸料，其吸盘的形状、数量、吸附力大小，根据被吸附的物件形状、尺寸和重量大小而定。此外，根据特殊需要，手部还有勺式(如浇铸机械手的浇包部分)、托式(如冷齿轮机床上下料机械手的手部)等型式。2.2、手腕是连接手部和手臂的部件，并可用来调整被抓取物件的方位(即姿势)。2.3、手臂手臂是支承被抓物件、手部、手腕的重要部件。手臂的作用是带动手指去抓取物件，并按预定要求将其搬运到指定的位置。工业机械手的手臂通常由驱动手臂运动的部件(如油缸、气缸、齿轮齿条机构、连杆机构、螺旋机构和凸轮机构等)与驱动源(如液压、气压或电机等)相配合，以实现手臂的各种运动。手臂可能实现的运动如下: 手臂运动基本运动复合运动直线运动与回转运动的组合(即螺旋运动)两直线运动的组合(即平面运动)回转运动:如水平回转、左右摆动运动直线运动:如伸缩、升降、横移运动两回转运动的组合(即空间曲面运动)。手臂在进行伸缩或升降运动时，为了防止绕其轴线的转动，都需要有导向装置，以保证手指按正确方向运动。此外，导向装置还能承担手臂所受的弯曲力矩和扭转力矩以及手臂回转运动时在启动、制动瞬间产生的惯性力矩，使运动部件受力状态简单。导向装置结构形式，常用的有:单圆柱、双圆柱、四圆柱和V形槽、燕尾槽等导向型式。2.4、立柱立柱是支承手臂的部件，立柱也可以是手臂的一部分，手臂的回转运动和升降(或俯仰)运动均与立柱有密切的联系。机械手的立往通常为固定不动的，但因工作需要，有时也可作横向移动，即称为可移式立柱。2.5、行走机构当工业机械手需要完成较远距离的操作，或扩大使用范围时，可在机座上安装滚轮、轨道等行走机构，以实现工业机械手的整机运动。滚轮式行走机构可分为有轨的和无轨的两种。驱动滚轮运动则应另外增设机械传动装置。2.6、机座机座是机械手的基础部分，机械手执行机构的各部件和驱动系统均安装于机座上，故起支撑和连接的作用。3 机械手的分类工业机械手的种类很多，关于分类的问题，目前在国内尚无统一的分类标准，在此暂按使用范围、驱动方式和控制系统等进行分类。3.1按用途分机械手可分为专用机械手和通用机械手两种:3.1.1专用机械手它是附属于主机的、具有固定程序而无独立控制系统的机械装置。专用机械手具有动作少、工作对象单一、结构简单、使用可靠和造价低等特点，适用于大附属，如自动机床、自动线的上、下料机械手和加工中心”批量的自动化生产的自动换刀机械手。3.1.2通用机械手它是一种具有独立控制系统的、程序可变的、动作灵活多样的机械手。通过调整可在不同场合使用，驱动系统和格性能范围内，其动作程序是可变的，控制系统是独立的。通用机械手的工作范围大、定位精度高、通用性强，适用于不断变换生产品种的中小批量自动化的生产。通用机械手按其控制定位的方式不同可分为简易型和伺服型两种:简易型以“开一关”式控制定位，只能是点位控制:伺服型具有伺服系统定位控制系统，可以点位控制，也可以实现连续轨迹控制，一般的伺服型通用机械手属于数控类型。3.2按驱动方式分3.2.1液压传动机械手是以液压的压力来驱动执行机构运动的机械手。其主要特点是:抓重可达几百公斤以上、传动平稳、结构紧凑、动作灵敏。但对密封装置要求严格，不然油的泄漏对机械手的工作性能有很大的影响，且不宜在高温、低温下工作。若机械手采用电液伺服驱动系统，可实现连续轨迹控制，使机械手的通用性扩大，但是电液伺服阀的制造精度高，油液过滤要求严格，成本高。3.2.2气压传动机械手是以压缩空气的压力来驱动执行机构运动的机械手。其主要特点是:介质来源极为方便，输出力小，气动动作迅速，结构简单，成本低。但是，由于空气具有可压缩的特性，工作速度的稳定性较差，冲击大，而且气源压力较低，抓重一般在30公斤以下，在同样抓重条件下它比液压机械手的结构大，所以适用于高速、轻载、高温和粉尘大的环境中进行工作。3.2.3机械传动机械手即由机械传动机构(如凸轮、连杆、齿轮和齿条、间歇机构等)驱动的机械手。它是一种附属于工作主机的专用机械手，其动力是由工作机械传递的。它主要特点是运动准确可靠，动作频率大，但结构较大，动作程序不可变。它常被用于工作主机的上、下料。3.2.4电力传动机械手即有特殊结构的感应电动机、直线电机或功率步进电机直接驱动执行机构运动的机械手，因为不需要中间的转换机构，故机械结构简单。其中直线电机机械手的运动速度快和行程长，维护和使用方便。此类机械手目前还不多，但有发展前途。(三)按控制方式分3.3.1点位控制它的运动为空间点到点之间的移动，只能控制运动过程中几个点的位置，不能控制其运动轨迹。若欲控制的点数多，则必然增加电气控制系统的复杂性。目前使用的专用和通用工业机械手均属于此类。3.3.2连续轨迹控制它的运动轨迹为空间的任意连续曲线，其特点是设定点为无限的，整个移动过程处于控制之下，可以实现平稳和准确的运动，并且使用范围广，但电气控制系统复杂。这类工业机械手一般采用小型计算机进行控制4。5.总体方案确定 本设计中的机械手采用关节式结构，并右电磁阀控制。动作顺序及各动作时间的间隔采用按时间原则控制的电气控制系统。 原始位置（装好工件等待加工位置，其状态是大手臂竖立，小手臂伸出并处于水平位置，手腕很横移向右，手指松开）手指夹紧（抓住卡盘上的工件）松卡盘手腕左移（从卡盘上卸下已加工好的工件）小手臂上摆大手臂下摆手指松开（工件放回料架）小手臂收缩料架转位小手臂伸出手指夹紧（抓住未加工零件）大手臂上摆（取送零件）小手臂下摆手腕右移（将工件装到机床的主轴卡盘中）卡盘收紧手指松开，等待加工。图8-13 机械手的外形及其与料架的配置1- 手部 2-手腕 3-小臂 4-工件 5-大臂 6料架6.控制方式选择 根据要求选择用电气控制，由油泵电机（采用Y100L2-4.3KW）驱动，继电器，时间继电器，限位开关控制。7.电气控制设计图及继电器控制 7.1 机械手电气控制系统工作流程图 等待，进入下次循环小臂上摆手腕左移手指夹紧初始位置大臂下摆手腕右移 手指松开小臂收缩小臂伸出手指夹紧大臂上摆等待，进入下次循环7.2继电器控制 YV1 手指夹紧 YV2 手指放松 YV3 手腕左移 YV4 手腕右移 YV5 小臂伸出 YV6 小臂收缩 YV7 小臂上摆 YV8 小臂下摆 YV9 大臂上摆 YV10 大臂下摆7.3 限位开关 I0.1 手腕左移限位开关 I0.2 小臂上摆限位开关 I0.3 大臂下摆限位开关 I0.4 小臂收缩限位开关 I0.5 小臂伸出限位开关 I0.6 大臂上摆限位开关 I0.7 小臂下摆限位开关 I0.8 手腕右移限位开关 7.4电气控制电路图 见附录一8.设计心得 通过此次机械手电气控制系统设计课程设计进一步了解和掌握了电气控制系统设计，比较全面的将所学的电气控制和电力拖动方面的知识运用于设计当中。整个机械手电气控制系统设计分阶段地有循环的完成，从电气控制的设计到电力拖动方面的设计。设计过程中发现照搬理论会发现做出来的设计结果有点出入，因为理论是不考虑任何的外在原因，是在理想化的情况。而现实它则除了内在不可改变的原因，还有不可避免的外在原因，外在原因可以改变但是智能改善。所以本设计在有限的条件下和本人有限的学识，做出的设计还是存在着一些不足。9.参考文献1 王炳实. 机床电气控制.第三版. 北京：机械工业出版社，2004年：2 王本轶. 机床设备控制基础. 北京：机械工业出版社，2005年：3 丁树模. 液压传动. 北京：机械工业出版社，2007年 4吕厚余 邓力 工业电气控制技术 科学出版社 2007年
