煤矿机电设备防爆60条.doc

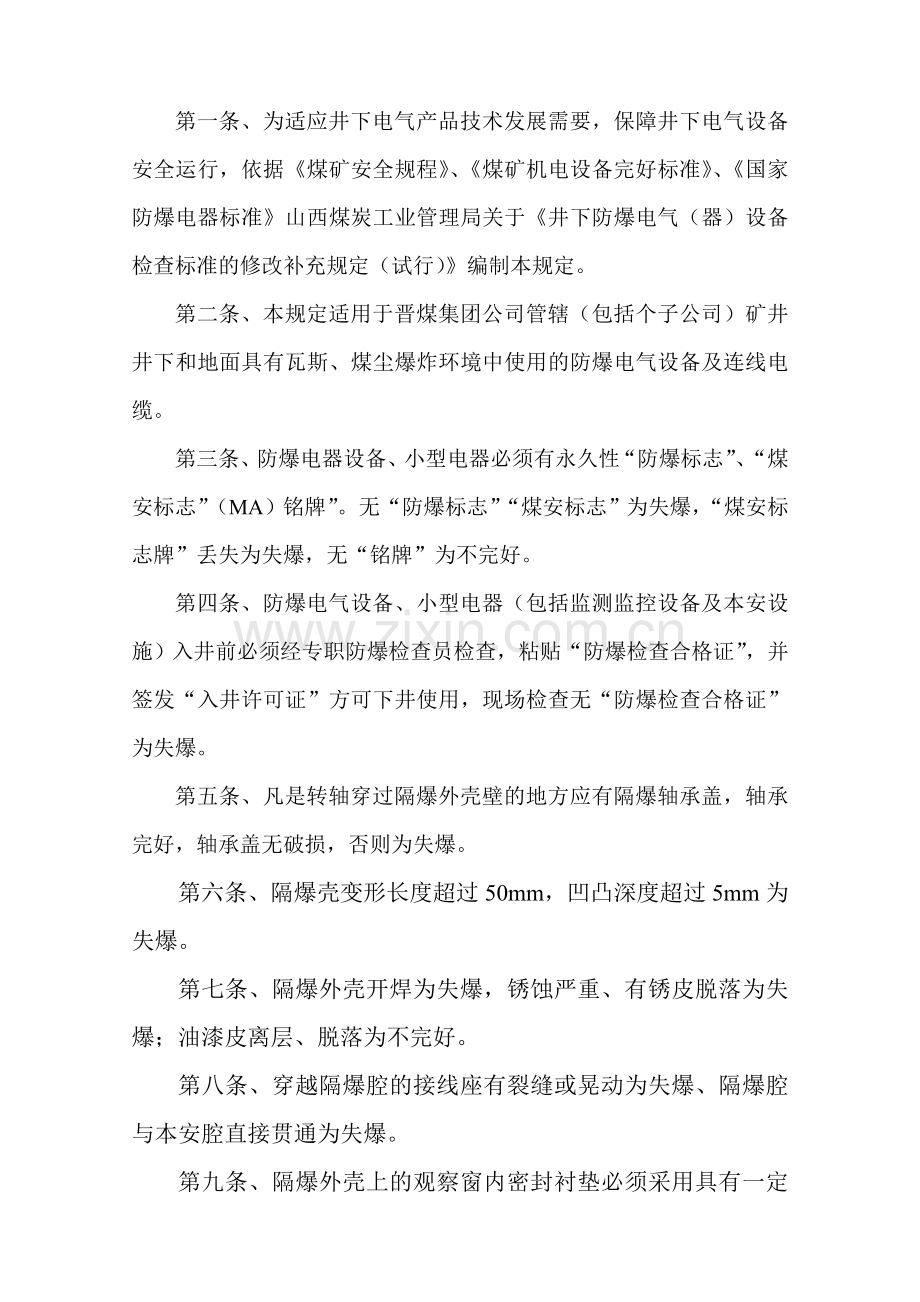

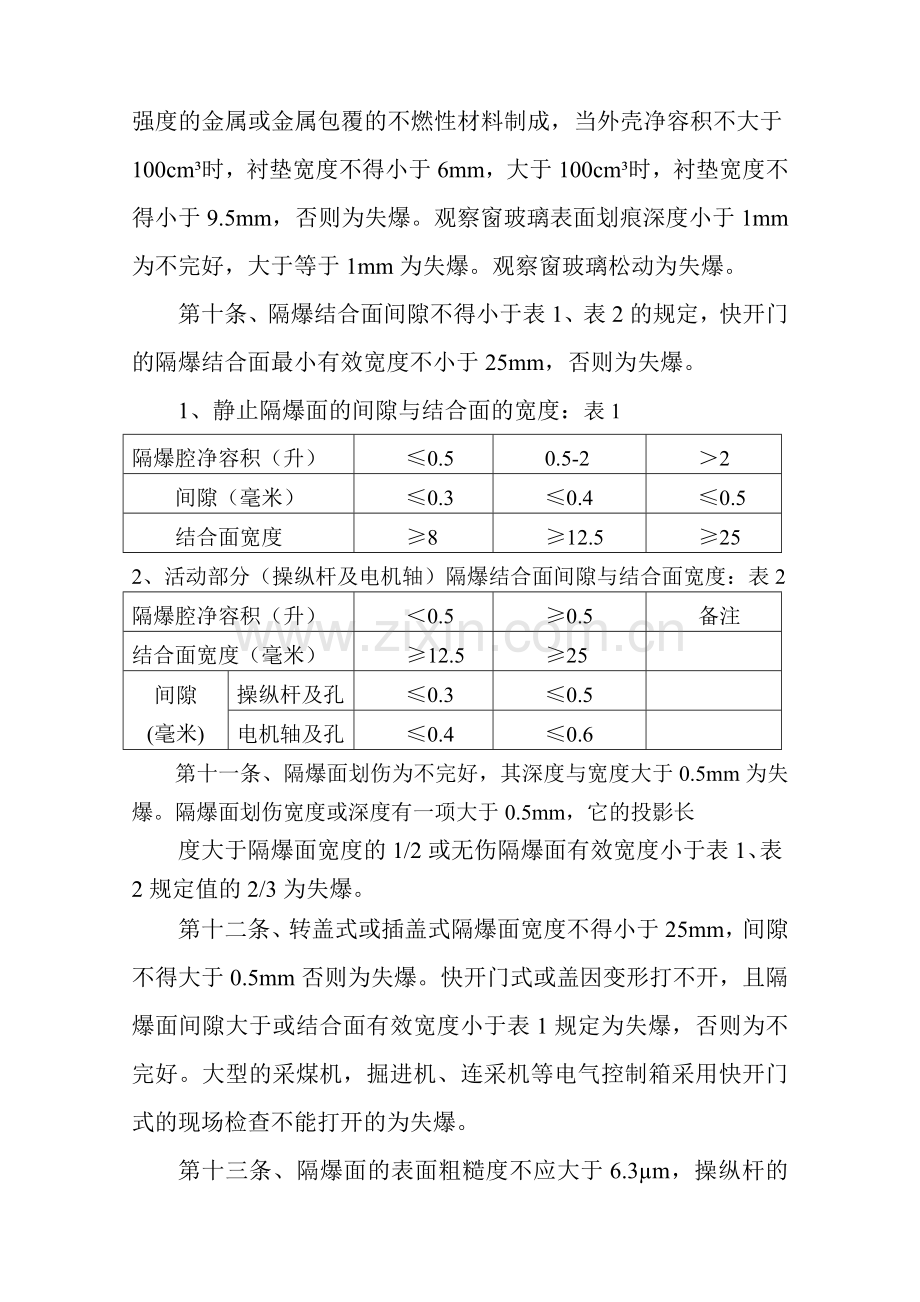

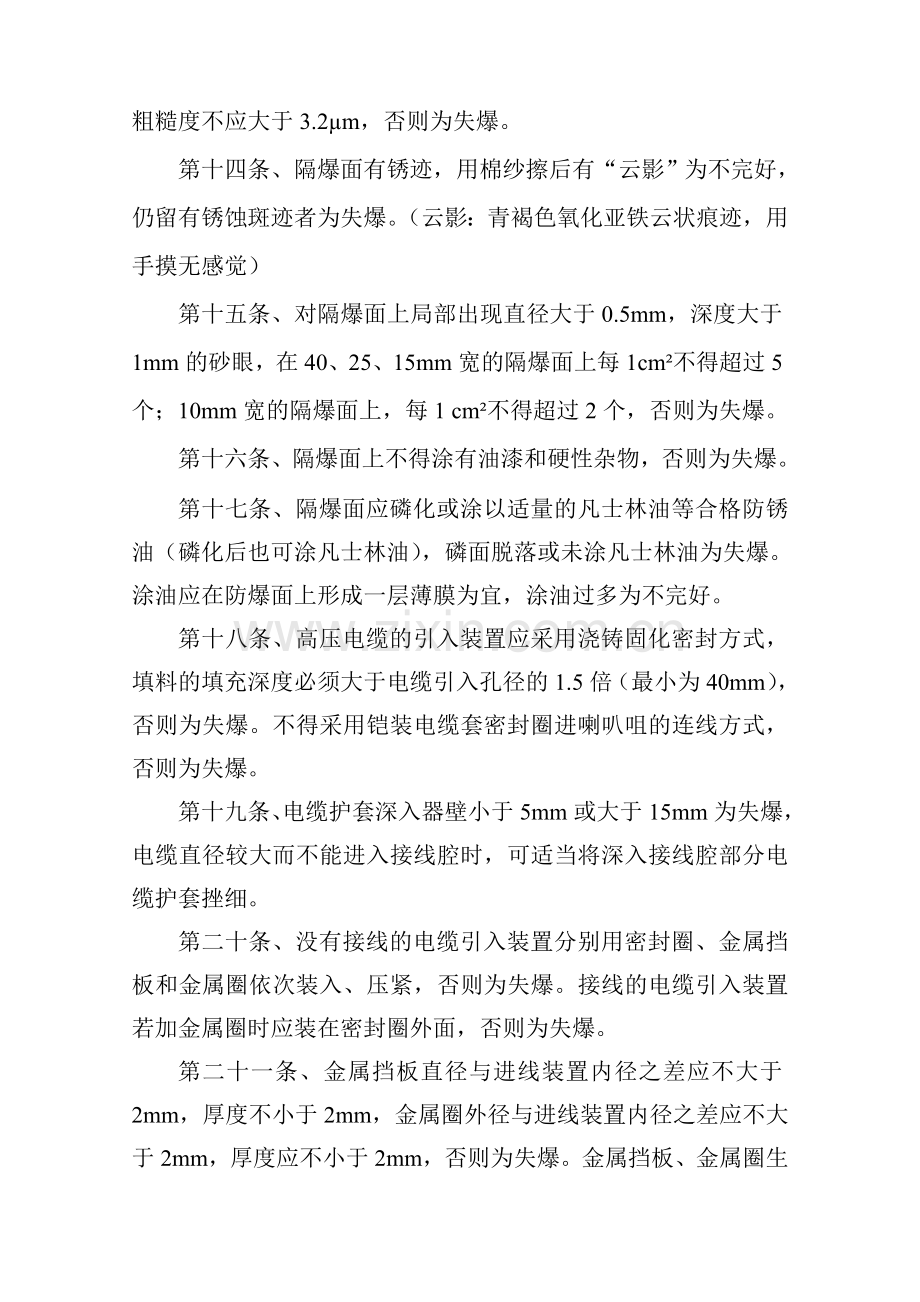

第一条、为适应井下电气产品技术发展需要，保障井下电气设备安全运行，依据煤矿安全规程、煤矿机电设备完好标准、国家防爆电器标准山西煤炭工业管理局关于井下防爆电气（器）设备检查标准的修改补充规定（试行）编制本规定。第二条、本规定适用于晋煤集团公司管辖（包括个子公司）矿井井下和地面具有瓦斯、煤尘爆炸环境中使用的防爆电气设备及连线电缆。第三条、防爆电器设备、小型电器必须有永久性“防爆标志”、“煤安标志”（MA）铭牌”。无“防爆标志”“煤安标志”为失爆，“煤安标志牌”丢失为失爆，无“铭牌”为不完好。第四条、防爆电气设备、小型电器（包括监测监控设备及本安设施）入井前必须经专职防爆检查员检查，粘贴“防爆检查合格证”，并签发“入井许可证”方可下井使用，现场检查无“防爆检查合格证”为失爆。第五条、凡是转轴穿过隔爆外壳壁的地方应有隔爆轴承盖，轴承完好，轴承盖无破损，否则为失爆。第六条、隔爆壳变形长度超过50mm，凹凸深度超过5mm为失爆。第七条、隔爆外壳开焊为失爆，锈蚀严重、有锈皮脱落为失爆；油漆皮离层、脱落为不完好。第八条、穿越隔爆腔的接线座有裂缝或晃动为失爆、隔爆腔与本安腔直接贯通为失爆。第九条、隔爆外壳上的观察窗内密封衬垫必须采用具有一定强度的金属或金属包覆的不燃性材料制成，当外壳净容积不大于100cm时，衬垫宽度不得小于6mm，大于100cm时，衬垫宽度不得小于9.5mm，否则为失爆。观察窗玻璃表面划痕深度小于1mm为不完好，大于等于1mm为失爆。观察窗玻璃松动为失爆。第十条、隔爆结合面间隙不得小于表1、表2的规定，快开门的隔爆结合面最小有效宽度不小于25mm，否则为失爆。1、静止隔爆面的间隙与结合面的宽度：表1隔爆腔净容积（升）0.50.5-22间隙（毫米）0.30.40.5结合面宽度812.5252、活动部分（操纵杆及电机轴）隔爆结合面间隙与结合面宽度：表2隔爆腔净容积（升）0.50.5备注结合面宽度（毫米）12.525间隙(毫米)操纵杆及孔0.30.5电机轴及孔0.40.6第十一条、隔爆面划伤为不完好，其深度与宽度大于0.5mm为失爆。隔爆面划伤宽度或深度有一项大于0.5mm，它的投影长度大于隔爆面宽度的1/2或无伤隔爆面有效宽度小于表1、表2规定值的2/3为失爆。第十二条、转盖式或插盖式隔爆面宽度不得小于25mm，间隙不得大于0.5mm否则为失爆。快开门式或盖因变形打不开，且隔爆面间隙大于或结合面有效宽度小于表1规定为失爆，否则为不完好。大型的采煤机，掘进机、连采机等电气控制箱采用快开门式的现场检查不能打开的为失爆。第十三条、隔爆面的表面粗糙度不应大于6.3m，操纵杆的粗糙度不应大于3.2m，否则为失爆。第十四条、隔爆面有锈迹，用棉纱擦后有“云影”为不完好，仍留有锈蚀斑迹者为失爆。（云影：青褐色氧化亚铁云状痕迹，用手摸无感觉）第十五条、对隔爆面上局部出现直径大于0.5mm，深度大于1mm的砂眼，在40、25、15mm宽的隔爆面上每1cm不得超过5个；10mm宽的隔爆面上，每1 cm不得超过2个，否则为失爆。第十六条、隔爆面上不得涂有油漆和硬性杂物，否则为失爆。第十七条、隔爆面应磷化或涂以适量的凡士林油等合格防锈油（磷化后也可涂凡士林油），磷面脱落或未涂凡士林油为失爆。涂油应在防爆面上形成一层薄膜为宜，涂油过多为不完好。第十八条、高压电缆的引入装置应采用浇铸固化密封方式，填料的填充深度必须大于电缆引入孔径的1.5倍（最小为40mm），否则为失爆。不得采用铠装电缆套密封圈进喇叭咀的连线方式，否则为失爆。第十九条、电缆护套深入器壁小于5mm或大于15mm为失爆，电缆直径较大而不能进入接线腔时，可适当将深入接线腔部分电缆护套挫细。第二十条、没有接线的电缆引入装置分别用密封圈、金属挡板和金属圈依次装入、压紧，否则为失爆。接线的电缆引入装置若加金属圈时应装在密封圈外面，否则为失爆。第二十一条、金属挡板直径与进线装置内径之差应不大于2mm，厚度不小于2mm，金属圈外径与进线装置内径之差应不大于2mm，厚度应不小于2mm，否则为失爆。金属挡板、金属圈生锈或涂油油漆为失爆。第二十二条、螺旋接线咀压紧后应外漏有螺扣，否则为失爆。接线咀应平行压紧，两压紧螺丝入扣差应不大于5mm，否则为不完好。接线咀压紧后仍不能将密封圈压紧时，只能用一个不开口的金属圈来调整，不得再垫压其它杂物，金属圈的外径应与喇叭咀深入器壁规格一致，否则为失爆。第二十三条、接线咀压紧要求：卡兰式的以压紧密封圈后单手晃动喇叭咀，上下左右晃动时为失爆。螺旋式接线咀拧入丝扣数不得少于6扣，用单手顺压紧方向用力拧动超过半圈为失爆。螺纹的最少啮合扣数、最小拧入深度符合表3要求表3外壳净容积（升）最小拧入深度（mm）最小啮合扣数V0.15.060.1V2.09.0V2.012.5第二十四条、接线咀严禁朝上（本安型接线盒除外），否则为失爆。接线咀外部有缺损，但不影响防爆性能为不完好。第二十五条、电缆压线板未压紧电缆为失爆，电缆压紧后直径比原直径减少10%及以上为失爆。第二十六条、低压隔爆开关接线室内不允许有负荷侧接线咀接入引出电源线或从电源侧接线咀接入引出负荷线，低压隔爆开关的控制线、信号线咀严禁接入或引出动力线（4mm以上电缆），否则为失爆。电气设备的进出线电缆2米内不得有破口、羊尾巴、鸡爪子、明接头，10米范围内两台电气设备的连接电缆不得出现鸡爪子、破口、明接头，否则均为失爆。第二十七条、10米范围内两台电气设备的连接电缆不得出现中间接头，否则两台电气设备均为失爆。第二十八条、必须使用合格的橡胶密封圈，否则为失爆第二十九条、密封圈尺寸应符合以下规定：1、密封圈外径与进线装置内径应符合表4规定值，否则为失爆。表4D（毫米）D0-D(毫米)D 20120D601.5D602备注：D：表示密封圈的外径，D0表示进线装置内径2、密封圈内径与电缆外径差不超过1mm，芯线截面积4mm以下电缆密封圈内径应不大与电缆外径，否则为失爆。3、密封圈宽度不小于电缆外径的0.7倍，且不小于10mm，否则为失爆。4、密封圈的厚度不得小于电缆外径的0.3倍（截面积70 mm的电缆除外），且不得小于4mm，否则为失爆。第三十条、密封圈修整后应整齐圆滑，凹凸大于等于2mm为失爆，小于2mm为不完好。第三十一条、密封圈的同心槽线应朝内，否则为失爆。控制线、信号线的密封圈分层严重内凸大密封圈宽度的1/3以上者（挤入腔内3mm以上）为失爆。第三十三条、使用的密封圈内分层破损或密封圈老化均为失爆。第三十四条、隔爆面紧固件应完整、齐全、可靠，否则为失爆。第三十五条、同一紧固件部位螺母、螺栓其规格应一致，螺纹裸露部分一般不得超过三扣，否则为不完好。第三十六条、紧固件隔爆面螺栓的螺母必须上满扣，否则为失爆。紧固螺钉深入螺孔长度应不小于螺纹直径的尺寸（铸铁、铜、吕件等不小于螺纹直径的1.5倍）如螺孔深度不够螺纹直径尺寸，则螺钉必须拧满螺孔，否则为失爆。第三十七条、隔爆面紧固螺栓应加装弹簧垫圈或背帽（弹簧垫圈应与螺栓规格一致，弹簧垫应压平），螺栓松动，无弹簧垫（或背帽）和弹簧垫不合格均为失爆。第三十八条、所有开关的闭锁装置必须能可靠的防止擅自送点，防止擅自开盖操作，保证非专用工具不能轻易解除它的作用，否则为视保屏第三十九条、开关内隔离开关应与负荷断路器、接触器在电气或机械上连锁，否则为失爆。第四十条、电缆（包括通讯、照明、信号、控制以及高低压橡套电缆）的连接不采用连接装置的接头为失爆（有国家级材料试验合格证明除外）。第四十一条、高压铠装电缆的连接有不采用连接器和未灌注绝缘填充物或填充不严密的接头为失爆。第四十二条、通电电缆末端没有接防爆电气设备或防爆元件为失爆。第四十三条、橡套电缆护套损坏裸露除芯线或伤痕深达最薄处1/2以上、长度达20mm或沿围长1/3以上者为失爆。第四十四条、接线应采用卡爪或利用专用的接线头连接导线，螺母下应有弹簧垫或采用双螺母，不得压芯线绝缘外皮，芯线压紧后裸露部分距卡爪（或平垫圈）的最近段不得大于5mm，否则为不完好。芯线未压紧为失爆。第四十五条、高压电缆的连接，一律采用压接的方式，否则为不完好。接线柱使用压线板压线时，压板凹面一律朝下，否则为不完好。井下使用的带有屏蔽层的电缆接线时，必须将屏蔽层处理干净，否则为失爆。第四十六条、电气设备内接地线未接为失爆。接线腔内地线长度应适宜，以松开线咀卡兰拉动电缆后，三项火线拉紧或松脱时，地线不脱为宜，否则为失爆。接地螺栓、螺母、垫圈不允许涂绝缘物，否则为不完好。第四十七条、接线腔应保持干净，无杂物和水珠，使用铠装电缆的接线腔内不允许有油，否则为不完好。任何接线腔内有积水均为失爆。第四十八条、隔爆接线腔内导线的电气间隙应符合表5的规定值，否则为失爆。隔爆电动机的斜面接线盒（端盖）严禁反装，否则均为失爆。隔爆腔内的导线电气间隙（mm）表5额定电压（伏）电气间隙（mm）380以下638086601011401833003660006010000100第四十九条、插接装置的电源侧应接插座、负荷侧应接插销，当断开时插销不得带电，否则为失爆。第五十条、各种防爆电器设备的保护装置和影响防爆性能的附属元件必须齐全、完整、可靠、损坏、拆除或失效均为失爆。第五十一条、接线咀电缆出口处应平滑，出现死弯致使橡套电缆（包括控制线、信号线）绝缘外护套与相线的绝缘橡胶分层为失爆。第五十二条、电动机无风叶，风叶损坏，外壳变形严重，通风孔被杂物堵塞1/2及其以上者均为失爆。第五十三条、使用未经国家授权的安全生产检测检验机构进行安全联建的监测监控设备为失爆。第五十四条、电气设备及设施显示系统准确无误，不能显示或显示不完整的为不完好。第五十五条、电气设备的按钮松脱弹簧外露为失爆，各类触摸按钮外皮破损为不完好。第五十六条、井下电气设备仪表未校验或仪表校验合格证过期为不完好。第五十七条、皮带保护不全或一处起不到保护作用的（含中停闭锁装置）按失爆论处。第五十八条、所有本安型设备及小型电器均按此标准进行检查。第五十九条、本规定自下发之日起执行。第六十条、本规定解释权属集团公司机电处。
