大连鲁能金石滩美丽汇项目H1酒店
临时用水施工方案

编制人：
审核人：
审批人：

北京建工四建工程建设有限公司
大连鲁能金石滩美丽汇项目H1酒店项目部
二0一七 年 三 月 三 日

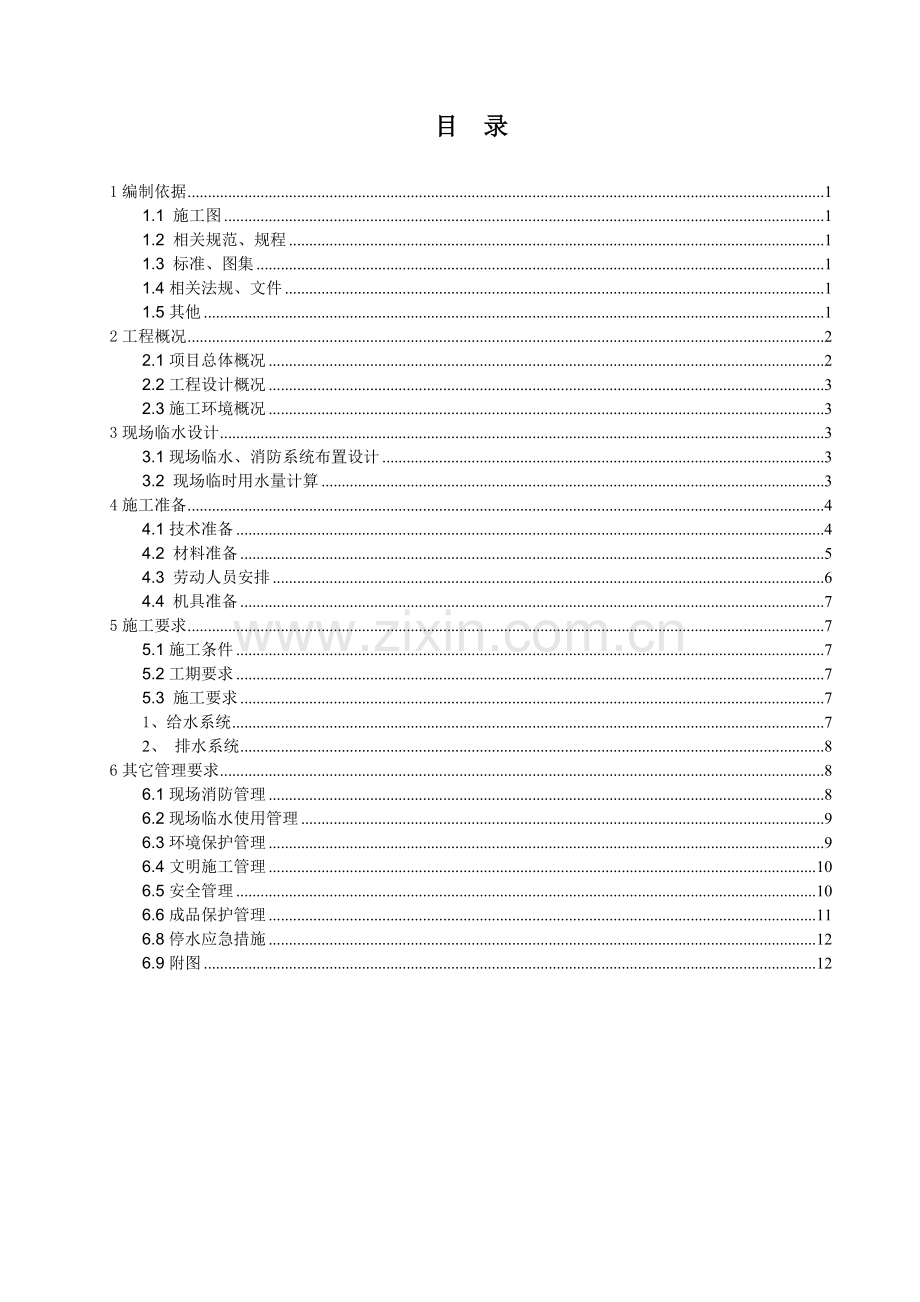

目 录
1编制依据 1
1.1 施工图 1
1.2 相关规范、规程 1
1.3 标准、图集 1
1.4相关法规、文件 1
1.5其他 1
2工程概况 2
2.1项目总体概况 2
2.2工程设计概况 3
2.3施工环境概况 3
3现场临水设计 3
3.1现场临水、消防系统布置设计 3
3.2 现场临时用水量计算 3
4施工准备 4
4.1技术准备 4
4.2 材料准备 5
4.3 劳动人员安排 6
4.4 机具准备 7
5施工要求 7
5.1施工条件 7
5.2工期要求 7
5.3 施工要求 7
1、给水系统 7
2、 排水系统 8
6其它管理要求 8
6.1现场消防管理 8
6.2现场临水使用管理 9
6.3环境保护管理 9
6.4文明施工管理 10
6.5安全管理 10
6.6成品保护管理 11
6.8停水应急措施 12
6.9附图 12

1编制依据
1.1 施工图
将与现场临水、消防工程相关的设计图纸如总平图、地下管线图、地下建筑图等列出
图纸类别
图纸名称
图纸编号及版本号
出图日期

总平面图

管综总图

1.2 相关规范、规程
序号
规范、规程名称
编号
备注
1
国家
建筑给水排水设计规范
GB 50015-2003

2
国家
建设工程施工现场消防安全技术规范
GB 50720-2011

1.3 标准、图集
序号
标准、图集名称
编号
备注
1
给水排水标准图集 室外给水排水管道工程及附属设施(一)(2011年合订本)
S5(一)

2
给水排水标准图集 给水设备安装（一）
S1(一)

1.4相关法规、文件
类别
法规、文件名称
编号
备注
国家
建筑工程施工质量验收统一标准
GB 50300-2013

国家
中华人民共和国消防法
中华人民共和国主席令第4号令

1.5其他
序号
名 称
编 号
备注
1
施工组织设计

2
地质勘探报告

3
测量成果

2工程概况
本工程为大连美丽汇硬石酒店项目，位于大连金石滩3#B地块，金石滩位于大连市区东北方向，位于大连开发区的东面，距离大连开发区20公里，距离大连市区50公里，硬石酒店用地约24357.2㎡，高程大多集中在3.5米-4米之间，主要地貌为坡地,南高北低，西高东低。用地北侧为城市道路丽湖路，南侧为城市道路滨海中路，东西两侧为规划一路、规划二路，周边交通条件良好。
拟建场地地形平坦，地面标高约3.50～4.00m.；
场地四周道路南高北低，西高东低；
场地南北长约150-200m，东西长约720m，场地内适宜建设，场地设计结合自然环境；
本工程的临时用水包括现场施工区域一般生产用水、施工机械用水、消防用水，办公区域生活用水、消防用水。提供两个管线分别为施工用水和消防用水，现场东北侧有直径为50和100的水源引入管，已在现场施工道路内铺设给水主干管，设消防水泵房，利用泵供水到每层的指定地点，每个供水点设有临时消火栓，供火灾时灭火使用。
2.1项目总体概况
序号
项目
内 容
1
工程名称
大连美丽汇项目硬石酒店
2
工程地址
大连金石滩3#B地块
3
建筑面积
30554.16㎡
4
建设单位
大连鲁能置业有限公司
5
设计单位
北京市建筑设计院有限公司
6
监理单位
大连建安工程建设监理有限公司
7
质量监督单位
大连金州新区质量监督站
8
施工总承包单位
北京市建工四建工程建设有限公司
9
分包单位
/
10
工程总工期
计划进度：2017年3月20日至2018年12月26日，总工期：646日（为日历工期，并包括法定节假日）。
11
合同质量要求
辽宁省世纪杯
2.2工程设计概况
序号
项目
内 容
1
建筑功能
酒店
2
结构形式
钢筋混凝土框架剪力墙结构
3
建筑面积
总建筑面积m2
30554.16㎡
地下建筑面积m2
11682.26㎡
地上建筑面积m2
18871.90㎡
4
建筑层数
地 上
1
地 下
5
5
建筑高度
绝对标高m
28.53
室内外高差m
0.15-0.3
檐口高度m
23.78m
建筑总高m
23.78
6
防火等级
地上二级，地下一级
2.3施工环境概况
现场施工分为生活办公区域和施工区域，生活区位于施工现场西北角，通过已有水源引入生活用水铺设DN50供水，在北侧出入口设置沉淀池、清水池，出入口设置车辆清洗池，并设置水泵房，引用施工现场东北角处水源。地下管线沿围挡铺设，设置DN100、DN50分别为消防用水和施工用水，线管埋入地下。
3现场临水设计
3.1现场临水、消防系统布置设计
现场设置施工用水、消防用水以及生活用水，现场污水经沉淀池沉淀后流入清水池，一部分作为施工废水经检测合格后排入城市污水管道，其中一部分作为回收再利用，达到水源再利用的目的。其中临水布置图见附图。
3.2 现场临时用水量计算
1、总用水量计算
工程用水量(q1)计算
施工用水主要有：混凝土养护、模板湿润、装修、给排水、空调水调试工程等用水。
q1 =K1∑(Q1×N1×K2)/(t×8×3600)
=(1.1×98800×1.5)/（1×8×3600）=5.66L/s
式中：q1—工程用水量（l/s）；
K1—未预计的施工用水系数，取1.05～1.15；
Q1—年（季）计划完成的工程量；
N1—施工用水定额；
K2—现场施工用水不均匀系数；
T1—年（季）度有效作业日（d）；
t—每天工作班数。

机械用水量(q2)计算
公式 q2= K1∑(Q2×N2×K3)/(8×3600)
=(1.1×80×2.0)/28800=0.01L/s
式中：q2—机械用水量（l/s）；
Q2—同一种机械台数；
N2—机械台班用水定额；
K3—机械用水不均匀系数；
现场生活用水量(q3)计算
公式q3 =P1N3K4/(8×3600)
=(1500×20×1.4)/28800=1.46L/s
式中：q3—现场用水量（l/s）；
P1—施工现场高峰昼夜人数；
N3—生活用水定额；
K4—生活用水不均衡系数
消防用水量（q4）计算
施工现场占地面积在4ha以内，所以q4=10L/s 。
总用水量
Q= q1+q2+q3=5.66+0.01+1.46=7.13L/s<10L/s(消防水用量)
2、供水管径计算
d=[4Q/（×v×1000）]1/2=[4×10/（3.14×2.5×1000）]1/2 =0.071m
式中：Q—施工现场总用水量（l/s）；
d—供水管径；
π—圆周率，取3.14；
V—管网中水流速度；
供水管径为DN100，可以满足要求。其中施工用水管径采用DN50、消防用水采用DN100，可满足现场施工要求。
3、水泵的选型
本工程建筑物最高处消火栓为24m,故选择水泵扬程为60m。
根据计算水泵流量Q=10L/S,扬程H=120m，故选用15KW，扬程60米，参数为流量大于10L/S的水泵两台（一用一备）。
4施工准备
4.1技术准备
根据建设单位提供的水源位置和施工现场情况（充分考虑土方开挖情况），绘制临水布置图，按照临水布置图对工人进行交代。
4.2 材料准备
设备、材料进场计划表
序号
设备、材料名称
规格、型号
单位
数量
采购负责人
进场时间
1
消防水箱
27m3
个
1

2
砖砌化粪池
4m3
个
1

3
砖砌检查井
Ф700
个
16

4
砖砌沉砂池
500×500×500
个
2

5
砖砌排水明沟
300×500
m
750

6
排水明箅
300宽
m
750

7
砖砌水泵接合器井
1250×1000×1500
个
16

8
单坑厕所
蹲便
套
36

9
消防水泵
XBD12/40-150D/6
台
2

10
隔膜式气压罐
1.5m3
台
1

11
水泵接合器
DN100
套
2

12
消防钢板水箱
3000×3000×2300
台
4

13
消火栓（单栓甲型）
SN65-1.0
套
20

14
减压孔板
DN80
材质为钢制、镀锌
套

20

15
钢板消防器材架

只
4

16
灭火器
ABC干粉灭火器
具
360

17
蝶阀
DN100
个
2

18
安全阀
DN32
个
2

19
安全止回阀
DN150
个
2

20
闸阀
DN50
个
5

21
闸阀
DN100
个
10

22
闸阀
DN50
个
8

23
闸阀
DN25
个
30

24
止回阀
DN100
个
2

25
浮球阀
DN80
个
2

26
压力控制器
(电接点压力表)
Y-100 3.2Mpa
套
4

27
镀锌钢管
DN32
m
650

28
镀锌钢管
DN25
m
150

29
镀锌钢管
DN20
m
230

30
镀锌钢管
DN15
m
220

31
焊接钢管
DN100
m
800

32
焊接钢管
DN50
m
600

33
拖布池

套
2

34
拖布池龙头

个
2

35
柱盆

套
4

36
柱盆龙头

只
4

37
潜水泵
H=25m,Q=15L/S功率2.2kw
台
14

4.3 劳动人员安排
针对现场临水系统工程的设计与安装标准，拟配置的施工劳动力使用计划详见下表。
序号
主要工种
使用数量
进场时间
备注
1
焊工
3
2017年3月5日

2
水工
5
2017年3月5日

3
力工
8
2017年3月5日

4.4 机具准备
结合现场临水与消防系统安装施工过程中，所需使用和准备工具来描述。
专业施工机具使用计划
序号
机具名称
单位
使用数量
使用时间
备注
1
套丝机
台
2
2017年3月6日

2
切割机
台
3
2017年3月6日

3
电焊机
台
3
2017年3月6日

5施工要求
5.1施工条件
结合现场的临建建设，完成现场三通一平的重要的一个步骤，进行合理的管道铺设，施工用水和消防用水分开铺设使用，合理配置水泵和水箱，在基础施工阶段做好降水及基坑内水源的排放，在后序的主体结构施工过程中，完成结构，装修等工程，保证现场用水需要。
5.2工期要求
结合所列的主要施工内容，将开始实施的工期目标或节点工期目标规定等内容进行描述。宜采取列表表述的方式
序号
施工任务名称
开始时间
完成时间
施工责责人
备注
1
临时水安装
3月5日

范保印

2
临水消防安装
3月5日

范保印

3
现场喷淋扬尘管道安装
3月15日

范保印

5.3 施工要求
1、给水系统
室外总体给水系统：由市政接入点DN50处水泵室内，水泵室内设置27m3的水箱，经水泵引出上水总管DN100,并设置智能水表，埋管深度为冰冻线以下，总体管线沿现场施工道路敷设。
室外管线给水点管径为DN100、DN50、DN32，从给水点分出三路，一路接室外消防给水系统，管径为DN100，经泵房接至室内消防给水系统,一路接至办公区和生活区，管径为DN50，办公区和生活区的生活用水和厕所内的水分别进行设置支路进行控制；另一路接现场道路喷淋扬尘及塔吊喷淋扬尘系统，管径为DN32。在室外给水管线上设置10个给水点（含办公区）。在场区门口装冲洗龙头2个，下面设冲洗池，便于循环利用。
室外消火栓按50m半径考虑共计13个，每个配有DN65的栓口1个，DN50阀门一个。每个消火栓设置砌筑消防井，直径800mm，内部用锯末填至消火栓口下方，上盖专用铸铁井盖，并设置明显标识。
施工建筑内消防给水布置：考虑工程施工中同时提供消防及施工用水，因此在施工现场西南角大门旁设置水泵房一座，两台水泵（一用一备）。消防水池储量：10×1×2400/1000=24m3，按27m3水池考虑可以满足条件，水池采用钢板焊接而成，放在水泵房中，冬天采用外贴聚苯板保温。室内消防管道压力<1.0Mpa，采用焊接钢管。干管设在一层。
管道埋设及保温要求：临时用水管道的埋设采用暗埋，为保证冬季正常供水，埋设深度在1.42m以下，给排水管道做20mm厚保温，外缠玻璃丝布防腐。管沟上方过车部位进行硬化处理。管井内添加锯末保温。室内消防给水管道采用50mm厚防火草席保温。
2、 排水系统
(1)生活用水经预埋的排水管道进入市政排水管网；
(2)雨水及施工用水在基础阶段，流入边坡支护下方的排水沟，进入基坑排水系统；在回填土完成以后，雨水及施工用水经施工现场排水沟引入市政排水管网。
6其它管理要求
6.1现场消防管理
1.认真贯彻消防法规、积极做好消防安全的宣传教育工作，及时向职工传达上级的有关文件精神。定期向职工（含外包队）进行消防知识教育，特别是做好外包队的入场教育工作，教育面达100%。
2建立健全消防制度，在消防工作中做到有章可循。
3按照谁主管谁负责的原则，建立消防组织和消防安全责任制，并建立强有力的义务消防队，能扑救火灾，达到自救的能力。
4消防主管人员，定期组织有关人员对施工现场的重要部位进行消防检查，做到每周不少于一次。发现问题及时组织整改、不留后患。
5现场的专职消防员，要坚持每日巡查现场，对重点部位和现场的用火用电随时进行监督检查，发现问题及时处理，把事故消灭在发生之前。
6加强对冬季施工期间的消防管理工作，特别是对冬季使用的保温材料要严格控制，禁止使用易燃材料，并建立严格的领发制度，防止火灾事故的发生。
7加强对消防器材的管理，要实行挂牌负责制，保证现场使用充足灵敏有效，确保消防道畅通无阻。对消火栓，经常检查上油，以防锈蚀。冬季做好保温工作，并保证消火栓不被埋、压、圈占。
8现场万一发生起火事故，全体职工要全力以赴，为保护国家和人民的财产，奋力进行扑救。
9防水作业过程中要使用喷灯，有明火现象，要派专人巡视，随身携带灭火用具。电气焊作业前必须开动火证，并备有防火措施。
10现场设警卫值班室，并派专人负责，夜间在现场周边和全现场设2-3人巡逻。
6.2现场临水使用管理
1、临水总控制阀任何人不得随意关闭，如需关闭必须经过相关领导确认后方可关闭；总阀的关闭必须是在不影响现场施工的前提下，否则不得随意关闭。
2、现场施工单位除接驳点以外严禁在其它水源用水
3、如发现私自在其它处接水，发现一次项目将处以5000元的发款，发现3次私自在其它水源接水项目将停水不予供水。
6.3环境保护管理
1.施工完毕后，应做到工完料净
2.焊接时焊条的焊头、焊渣等不得随意丢弃，施工完毕后都收拾到指定的位置。
3.试压时应节约用水，试压完毕后应将水排至指定位置，严禁随意泼洒。
4、各施工单位应加强内部管理，保证各单位生活区临水设施完好，不得向检查井、洗碗池内投掷杂物，保证排水管道畅通。若发现井内、池内有杂物堵塞管道的现象，应及时清通。
5、每个人都要树立自觉地卫生环保意识，自觉维护公共用水区域的环境特别是水源地的环境，为大家创造良好的用水环境。
6.4文明施工管理
1、临水设施不得使用不合格的设备和材料。
2、各施工单位对各自区域内的施工用水设施负责检修维护。 3、 各单位（包括总包部）指定专人负责用水设施的管理维护工作，切实维护好用水设施。
3、为有效节约水资源，避免浪费，各施工单位应爱护现场用水设施，做到随用随关闭水龙头。
4、每个人都要树立自觉地卫生环保意识，自觉维护公共用水区域的环境特别是水源地的环境，为大家创造良好的用水环境。
5、应加强施工现场厕所的管理，及时清扫冲洗，保证整洁，无堵塞现象。
6、各个施工作业点做到人走水关，杜绝长流水现象发生，尤其是施工作业面临时水管理。
6.5安全管理
1、认真贯彻“安全第一，预防为主”的方针，明确安全生产、消防安全责任制。
2、严格遵守各级组织颁布的“安全、防火”的法规、标准、规定，遵守现场的安全消防制度。
3、工程施工前，工长应编制有针对性的安全技术交底，并向施工人员进行交底，履行签认手续，并经常检查执行情况，纠正违章。
4、每日班前，班组长应根据当天施工任务特点做安全、消防交底，并填写“班前安全讲话记录” 。
5、施工作业应遵守安全操作规程，进入现场必须戴安全帽，吸烟到指定的吸烟室，班前不准喝酒，工作精力集中，不嘻戏打闹。
6、立体交叉施工作业时，注意多人之间的相互协助。
7、严格用火制度，以防烧伤、烫伤。每天作业之前，要到消防管理人员处办理“动火证” ，没有动火证不准开工。
8、现场必须配备足够数量的消防器材，如灭火器、砂包等，灭火器材必 须按要求设置。
9、作业中应严格遵守一般焊工安全操作规程和有关氧气瓶的安全使用 规则，以及焊割具安全操作规程。
10、禁止使用易产生火花的工具去启开氧气或乙炔气阀门。
11、作业前须检查所有设备、氧气瓶、乙炔发生器及橡胶软管接头、阀 门及紧固件应紧固牢靠，不准有破损和漏气现象。在氧气瓶及附件、橡胶软 管和工具上，均不得沾有油脂或泥垢。
12、氧气瓶、乙炔气瓶应单独放于阴凉通风处，各自独立存放，严禁与 易燃气体、油脂及其他易燃物质混放在一起，运输时也必须单独进行，使用 时两瓶间距应大于 5m，与明火操作距离大于 10m。
13、工作完毕或离开作业现场时，应把氧气瓶和乙炔瓶放在指定地点并 拧上气瓶上的安全帽。
14、电焊施工时应使用防护面罩，保护劳动者的安全和健康，保证劳动 生产率的提高。
15、在施工过程中，镀锌钢管应轻拿轻放，严禁抛、扔、投、掷。保护 好镀锌层。
6.6成品保护管理
1、维护人员要对现场的临时用水系统做到经常检查，发现阀件有不严、渗水、漏水现象及时更换。
2、冬季施工时应做好防冻、防涨裂工作。
3、地下室用水应严格用水制度，有渗漏水时及时排除。
4、水泵房设值班人员，有专人维修，楼层和水泵房设有对讲机，通过对讲机来通知泵房值班人员开启或关闭水泵。
5、如临时用水的管道和其它阀件发生漏水现象，立即通知值班人员将水泵关闭，将管路或阀件修复完成后，再开启水泵。
6、水泵不吸水、压力表指针剧烈跳动时，应检查底阀是否漏水，再灌足引水，拧紧漏气处。
7、在运行中，泵的轴承温度不得超过外界温度35℃，其极限温度不得大于75℃。定期检查联轴器，注意轴承升温。
8、泵在运转中发现有不正常噪音时，应立即停止运转检查原因。
6.8停水应急措施
1、 当通知停水前，办公区、生活区使用水桶储备生活用水，以保证管理人员及工人的生活用水。
2、 当停水时间较长，储备水量不能满足停水期间的使用，从镇上买取生活用水，以供管理人员和工人的生活用水。
3、 施工现场设置有水箱，水箱设置有自动补水系统，在停水期间，消防内的水可供施工现场使用，若水箱内的水使用完毕，施工现场急需用水时，购买临时水，注入到消防箱内供施工现场使用。
6.9附图
现场临时用水平面布置图
