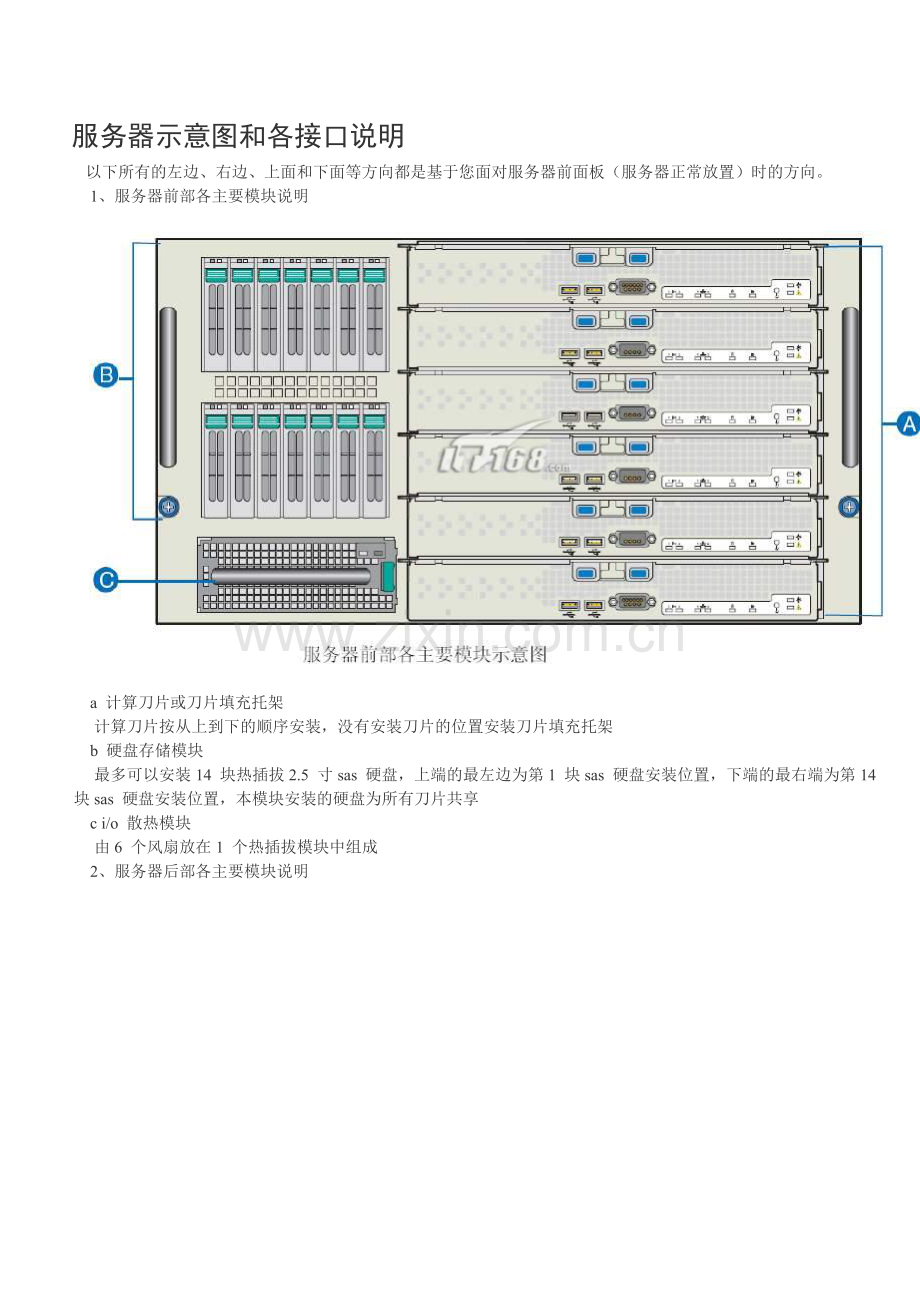

服务器示意图和各接口说明
以下所有的左边、右边、上面和下面等方向都是基于您面对服务器前面板（服务器正常放置）时的方向。
    1、服务器前部各主要模块说明

    a 计算刀片或刀片填充托架
    计算刀片按从上到下的顺序安装，没有安装刀片的位置安装刀片填充托架
    b 硬盘存储模块
    最多可以安装14 块热插拔2.5 寸sas 硬盘，上端的最左边为第1 块sas 硬盘安装位置，下端的最右端为第14 块sas 硬盘安装位置，本模块安装的硬盘为所有刀片共享
    c i/o 散热模块
    由6 个风扇放在1 个热插拔模块中组成

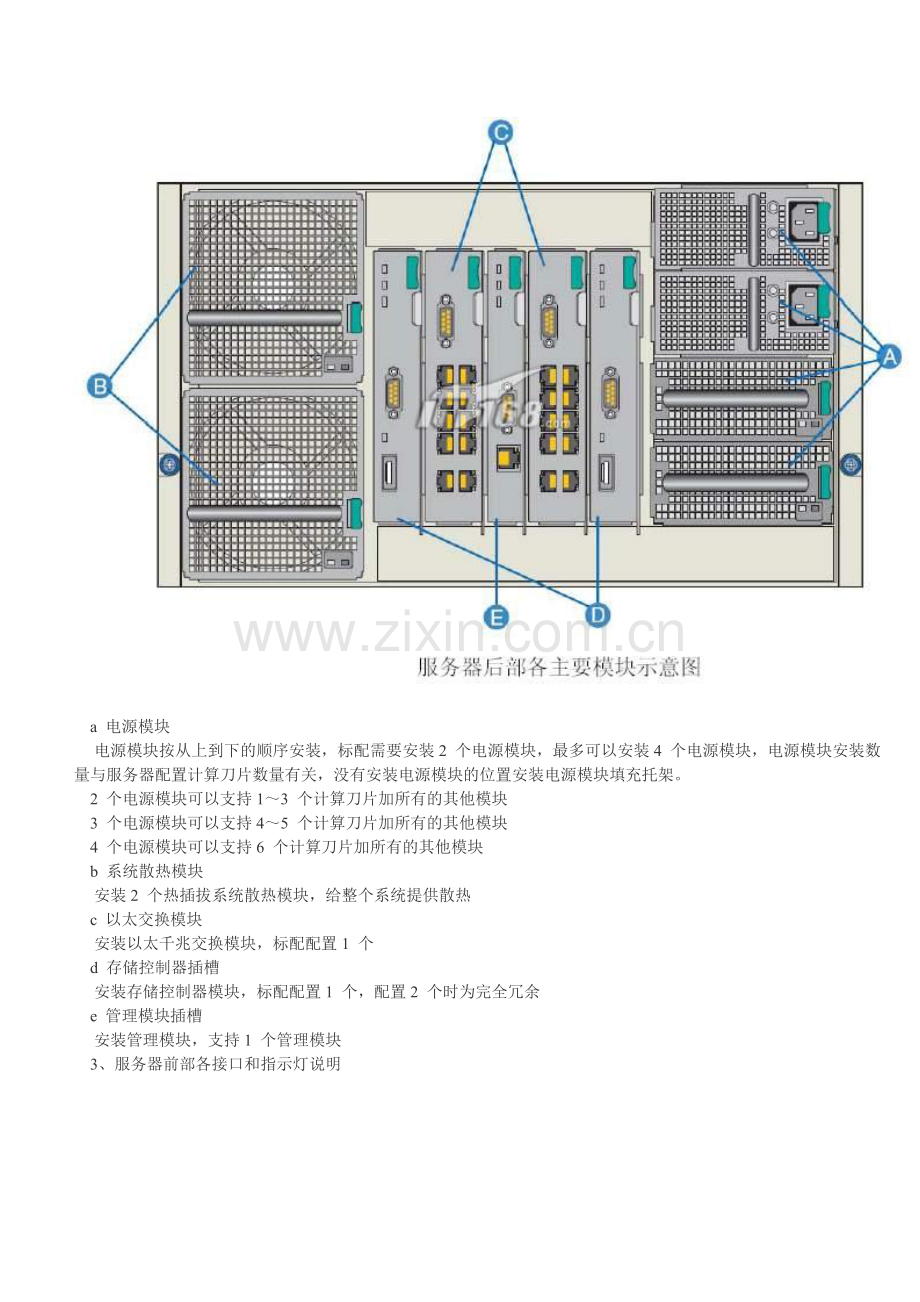

    2、服务器后部各主要模块说明

    a 电源模块
    电源模块按从上到下的顺序安装，标配需要安装2 个电源模块，最多可以安装4 个电源模块，电源模块安装数量与服务器配置计算刀片数量有关，没有安装电源模块的位置安装电源模块填充托架。
    2 个电源模块可以支持1～3 个计算刀片加所有的其他模块
    3 个电源模块可以支持4～5 个计算刀片加所有的其他模块
    4 个电源模块可以支持6 个计算刀片加所有的其他模块
    b 系统散热模块
    安装2 个热插拔系统散热模块，给整个系统提供散热
    c 以太交换模块
    安装以太千兆交换模块，标配配置1 个
    d 存储控制器插槽
    安装存储控制器模块，标配配置1 个，配置2 个时为完全冗余
    e 管理模块插槽
    安装管理模块，支持1 个管理模块
    3、服务器前部各接口和指示灯说明

    a 硬盘电源/活动指示灯
    b 硬盘故障指示灯
    c i/o 散热模块电源指示灯
    d i/o 散热模块故障指示灯
    4、服务器后部各接口和指示灯说明

    a 存储控制器dirty cache 指示灯
    b 存储控制器故障指示灯
    c 存储控制器电源指示灯
    d 以太交换模块电源指示灯
    e 以太交换模块故障指示灯
    f 管理模块电源指示灯
    g 管理模块故障指示灯
    h 管理模块重启按钮
    i 电源模块电源指示灯
    j 电源模块故障指示灯
    k 管理模块网络接口和其指示灯
    l 以太交换模块10 个1g 网络接口和其指示灯
    m 存储控制器以太sas（ethernet sas）接口
    n 系统散热模块故障指示灯
    o 系统散热模块电源指示灯
    p 各模块上的串行接口
    5、刀片前面板各接口和指示灯说明

    a usb1 接口
    b usb2 接口
    c vga 接口
    d io 1/2 活动指示灯
    e 网卡1/2 活动指示灯
    f 硬盘活动指示灯
    g id 指示灯
    h power 按钮
    i 故障指示灯
    j 电源指示灯
    ATTENTION：请直接将服务器随机提供的usb 转ps2 线缆连接到计算刀片上的前置usb 接口上，不要将其连接在usb hub 上。
    6、服务器各部件的装配图

    安装和移除各模块时需要注意以下几项：
    1、服务器上所有绿色的单元和label 均为热插拔单元。您可以在服务器运行时遵守某些限制来安装或移除这些热插拔单元。
    2、您在安装或更换某些热插拔单元时，不需要断电，但是为了避免数据的损坏，在您将计算刀片从服务器上移除时，您必须关闭操作系统和计算刀片的电源。
    3、热插拔系统散热模块必须在一分钟内完成更换，其他热插拔模块必须要在两分钟内完成更换。计算刀片、管理模块、交换模块、存储控制器、电源模块和系统散热模块以及填充模块需要在两分钟以内完成更换。
