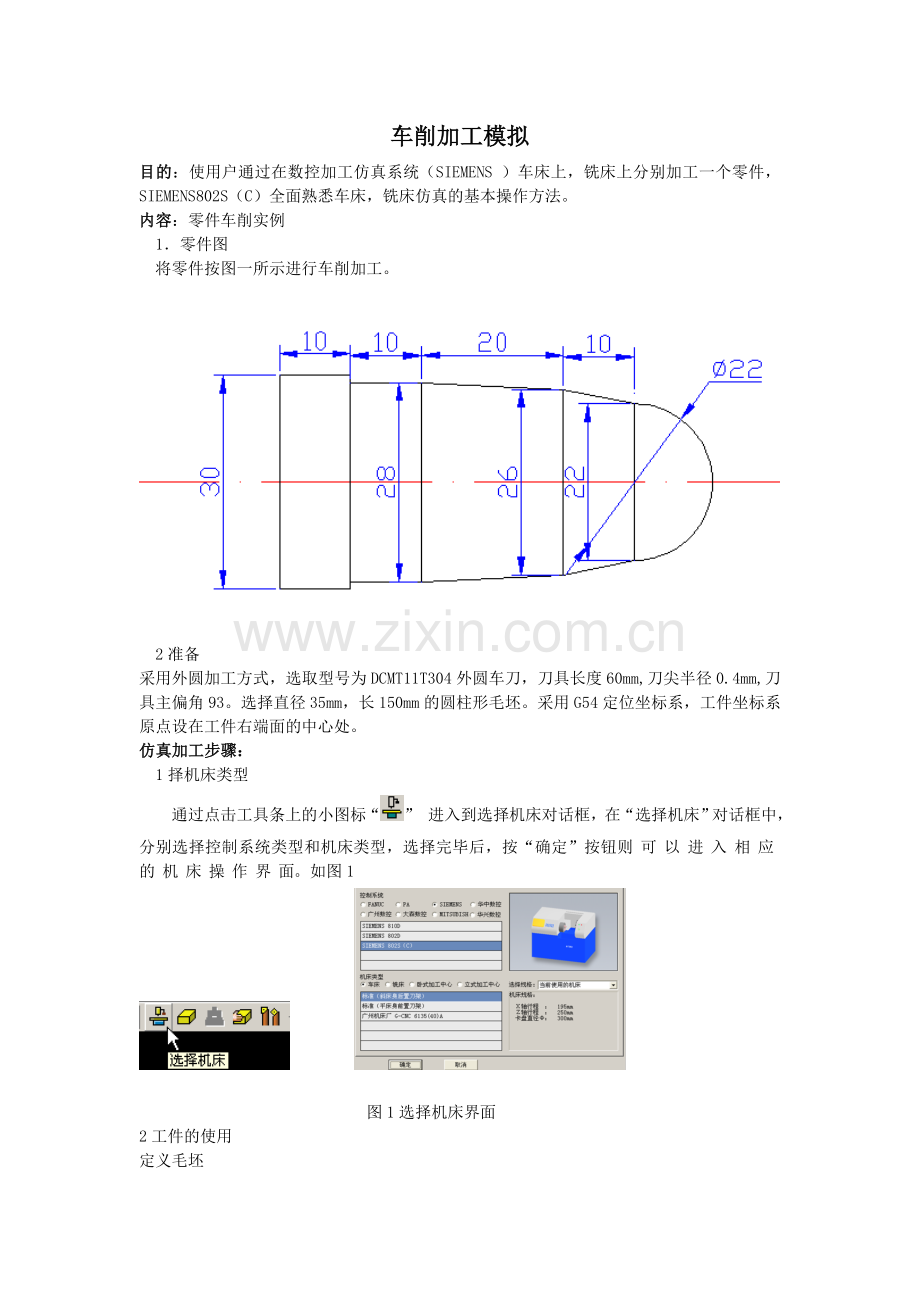

车削加工模拟
目的：使用户通过在数控加工仿真系统（SIEMENS ）车床上，铣床上分别加工一个零件，SIEMENS802S（C）全面熟悉车床，铣床仿真的基本操作方法。
内容：零件车削实例
1．零件图
将零件按图一所示进行车削加工。

2准备
采用外圆加工方式，选取型号为DCMT11T304外圆车刀，刀具长度60mm,刀尖半径0.4mm,刀具主偏角93。选择直径35mm，长150mm的圆柱形毛坯。采用G54定位坐标系，工件坐标系原点设在工件右端面的中心处。
仿真加工步骤：
1择机床类型
通过点击工具条上的小图标“” 进入到选择机床对话框，在“选择机床”对话框中，分别选择控制系统类型和机床类型，选择完毕后，按“确定”按钮则可以进入相应的机床操作界面。如图1

图1选择机床界面
2工件的使用
定义毛坯

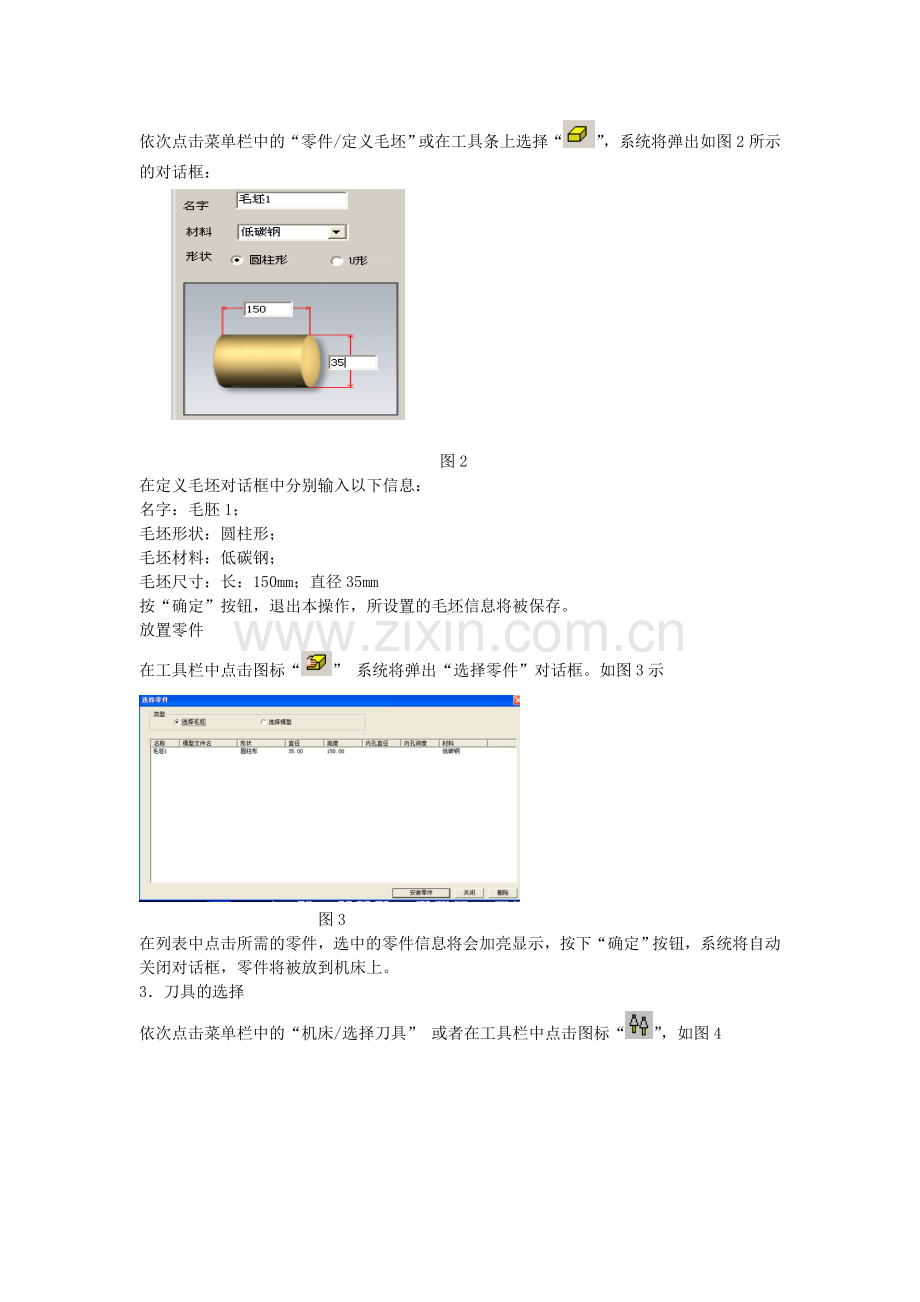

依次点击菜单栏中的“零件/定义毛坯”或在工具条上选择“”，系统将弹出如图2所示的对话框：

图2
在定义毛坯对话框中分别输入以下信息：
名字：毛胚1；
毛坯形状：圆柱形；
毛坯材料：低碳钢；
毛坯尺寸：长：150mm；直径35mm
按“确定”按钮，退出本操作，所设置的毛坯信息将被保存。
放置零件
在工具栏中点击图标“” 系统将弹出“选择零件”对话框。如图3示

图3
在列表中点击所需的零件，选中的零件信息将会加亮显示，按下“确定”按钮，系统将自动关闭对话框，零件将被放到机床上。
3．刀具的选择
依次点击菜单栏中的“机床/选择刀具” 或者在工具栏中点击图标“”，如图4

图4
机床准备
1.激活机床
将急停按钮松开至状态。点击操作面板上的“复位”按钮，使得右上角的标志消失，此时机床完成加工前的准备。
2. 机床回参考点
将操作面板上“手动”和“回原点”按钮按下处于状态，此时机床进入回零模式， CRT界面的状态栏上将显示“手动REF”；

X轴回零：按住操作面板上的按钮，直到CRT界面上的X轴回零灯亮。如图图5：

图5 图6
Z轴回零：按住操作面板上的按钮，直到CRT界面上的Z轴回零灯亮；
点击操作面板上的“主轴正转”按钮或“主轴反转”按钮，使主轴回零；此时CRT界面如图6示。
3对刀
点击菜单“视图/俯视图”或点击主菜单工具条上的按钮，使机床呈俯视图。点击菜单“视图/局部放大”或点击主菜单工具条上的按钮，此时鼠标呈放大镜状，在机床视图处点击拖动鼠标，将需要局部放大的部分置于框中。
准备：创建刀具。具体过程如下：
点击操作面板上的按钮，再依次点击软键、、按钮 、及软键。弹出如图7示的对话框.。
在“T-号”栏中输入刀具号:1。点击按钮，光标移到“T-型”栏中，输入刀具类型:车刀：500。按软键“确认”。完成新刀具的建立。此时进入如图8示的参数设置界面：

图7
使用系统面板输入当前刀具号：1。点击软键“确认”。

图8 图9
点击按钮，用所选刀具试切工件外圆，点击按钮，将刀具退至工件外部，点击操作面板上的，使主轴停止转动；
点击菜单“工艺分析/测量”，点击刀具试切外圆时所切线段（选中的线段由红色变为黄色）。记下图9框中对应的X的值，记为X2，如图10将-X2填入到“零偏”对应的文本框中，并按下键；
点击软键，此时G54中X的零偏位置已被设定完成；
点击按钮到端面位置，点击操作面板上或按钮，控制主轴的转动；
点击按钮试切工件端面，如图11 ，点击将刀具退出到工件外部；点击操作面板上的 ，使主轴停止转动；

图10 图11 图12
填入到“零偏”对应的文本框中，并按下键；
点击软键，此时G54中Z的零偏位置已被设定完成；
点击软键，进入如下的界面（图12）G54已经设置完成：

图12
导入数控程序
先利用记事本或写字板方式编缉好加工程序并保存为文本格式文件，文本文件的头两行必须是如下的内容：
%_N_复制进数控系统之后的文件名_MPF
;$PATH=/_N_MPF_DIR
依次点击按钮、软键、进入如下界面：

点击软件，等待程序的输入；
点击菜单“机床/DNC传送”，弹出如图3-7-1-1所示的打开文件对话框
在打开文件对话框中选择需要导入的文件，如果文件格式正确的话，数控程序将显示在程序列表中。
程序如下：
%_N_cx_MPF;
;$PATH=/_N_MPF_DIR;
G54G00X40Z2
M03S600
X33
G01Z-61F0.3
X40
G00Z2
X31.2
G01Z-61
X40
G00Z2
X30.2
G01Z-61
X40
G00Z2
X28.2
G01Z-51
X40
G00Z2
X26.2
G01Z-21
X28.2Z-41
X40
G00Z2
X24.2
G01Z-11
X26.2Z-21
X40
G00Z2
X22.2
G01Z-11
X26.2Z-21
X40
G00Z2
G00X0
G01Z0
G03X22Z-11CR=11F0.1
G01X26Z-21
X28z-41
z-51
X30
Z-61
X40
G00Z100
M05
M02
点击操作面板上的“自动”按钮，使其呈按下状态；
在如图3-7-2-1所示界面中点击系统面板上的方位键，，光标在数控程序名中移动；
在所要选择的数控程序名上，按软键，数控程序被选中，可以用于自动加工。此时CRT界面右上方显示选中的数控程序名。
仿真结果
