焊缝射线检测底片评定表.docx

资源描述

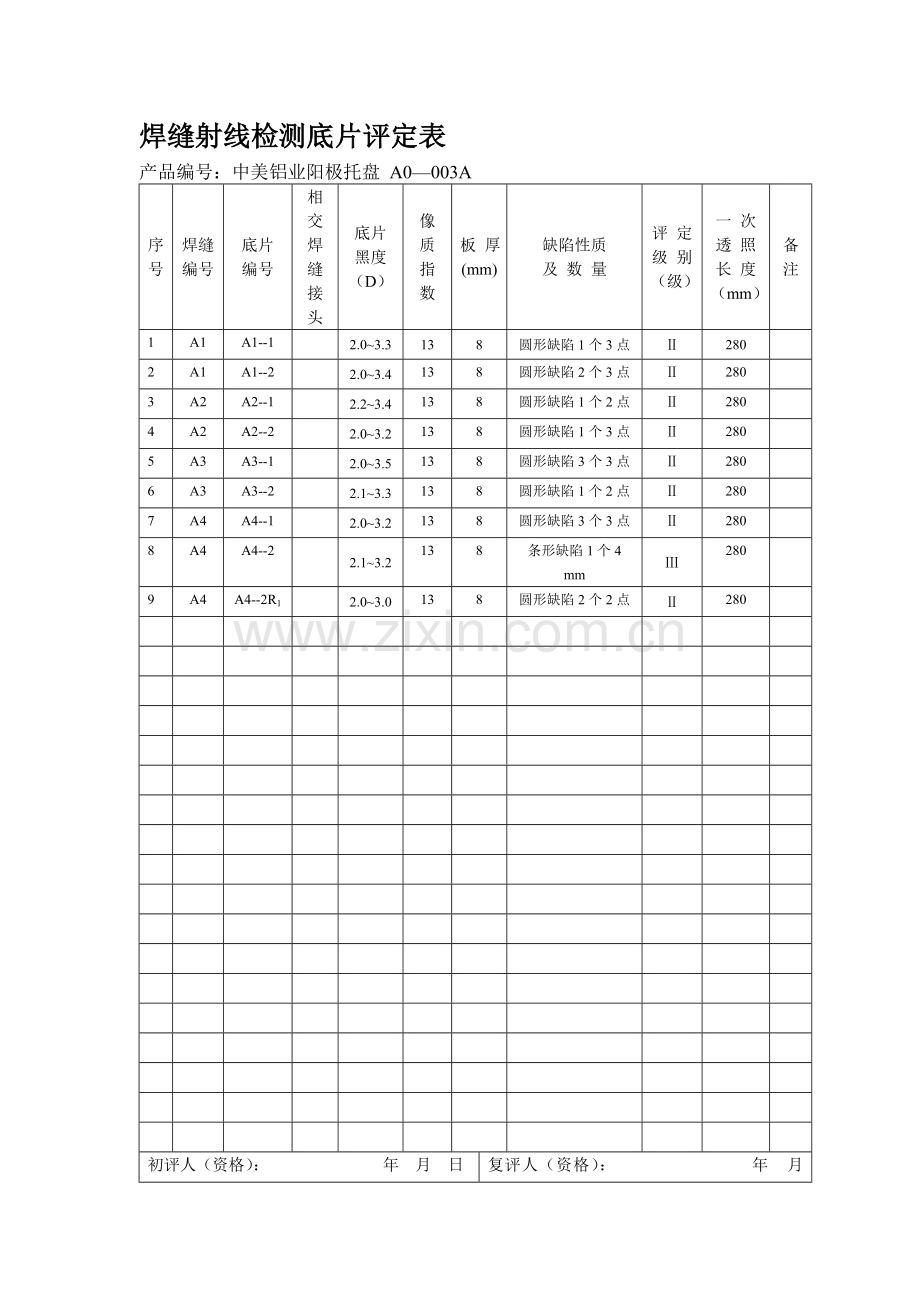

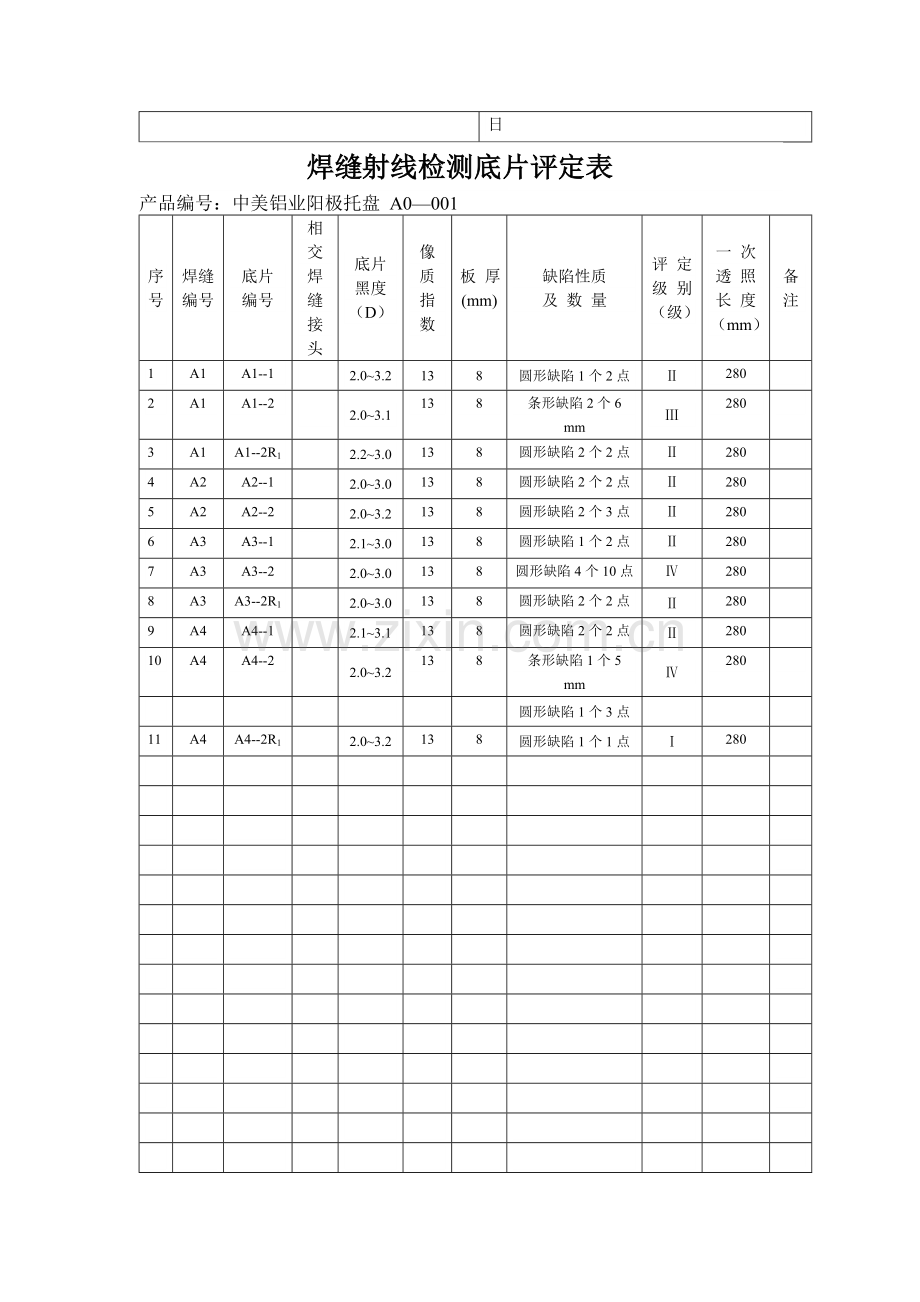

焊缝射线检测底片评定表产品编号：中美铝业阳极托盘 A0—003A 序号焊缝编号底片编号相交焊缝接头底片黑度（D）像质指数板厚(mm) 缺陷性质及数量评定级别（级）一次透照长度（mm）备注 1 A1 A1--1 2.0~3.3 13 8 圆形缺陷1个3点 Ⅱ 280 2 A1 A1--2 2.0~3.4 13 8 圆形缺陷2个3点 Ⅱ 280 3 A2 A2--1 2.2~3.4 13 8 圆形缺陷1个2点 Ⅱ 280 4 A2 A2--2 2.0~3.2 13 8 圆形缺陷1个3点 Ⅱ 280 5 A3 A3--1 2.0~3.5 13 8 圆形缺陷3个3点 Ⅱ 280 6 A3 A3--2 2.1~3.3 13 8 圆形缺陷1个2点 Ⅱ 280 7 A4 A4--1 2.0~3.2 13 8 圆形缺陷3个3点 Ⅱ 280 8 A4 A4--2 2.1~3.2 13 8 条形缺陷1个4 mm Ⅲ 280 9 A4 A4--2R1 2.0~3.0 13 8 圆形缺陷2个2点 Ⅱ 280 初评人（资格）：年月日复评人（资格）：年月日焊缝射线检测底片评定表产品编号：中美铝业阳极托盘 A0—001 序号焊缝编号底片编号相交焊缝接头底片黑度（D）像质指数板厚(mm) 缺陷性质及数量评定级别（级）一次透照长度（mm）备注 1 A1 A1--1 2.0~3.2 13 8 圆形缺陷1个2点 Ⅱ 280 2 A1 A1--2 2.0~3.1 13 8 条形缺陷2个6 mm Ⅲ 280 3 A1 A1--2R1 2.2~3.0 13 8 圆形缺陷2个2点 Ⅱ 280 4 A2 A2--1 2.0~3.0 13 8 圆形缺陷2个2点 Ⅱ 280 5 A2 A2--2 2.0~3.2 13 8 圆形缺陷2个3点 Ⅱ 280 6 A3 A3--1 2.1~3.0 13 8 圆形缺陷1个2点 Ⅱ 280 7 A3 A3--2 2.0~3.0 13 8 圆形缺陷4个10点 Ⅳ 280 8 A3 A3--2R1 2.0~3.0 13 8 圆形缺陷2个2点 Ⅱ 280 9 A4 A4--1 2.1~3.1 13 8 圆形缺陷2个2点 Ⅱ 280 10 A4 A4--2 2.0~3.2 13 8 条形缺陷1个5 mm Ⅳ 280 圆形缺陷1个3点 11 A4 A4--2R1 2.0~3.2 13 8 圆形缺陷1个1点 Ⅰ 280 初评人（资格）：年月日复评人（资格）：年月日焊缝射线检测底片评定表产品编号：中美铝业阳极托盘 A0—002 序号焊缝编号底片编号相交焊缝接头底片黑度（D）像质指数板厚(mm) 缺陷性质及数量评定级别（级）一次透照长度（mm）备注 1 A1 A1--1 2.0~3.2 13 8 圆形缺陷2个2点 Ⅱ 280 2 A1 A1--2 2.0~3.2 13 8 圆形缺陷1个2点 Ⅱ 280 3 A2 A2--1 2.0~3.1 13 8 圆形缺陷1个1点 Ⅰ 280 4 A2 A2--2 2.0~3.3 13 8 无 Ⅰ 280 5 A3 A3--1 2.0~3.1 13 8 圆形缺陷1个1点 Ⅰ 280 6 A3 A3--2 2.0~3.3 13 8 无 Ⅰ 280 7 A4 A4--1 2.0~3.2 13 8 圆形缺陷1个2点 Ⅱ 280 8 A4 A4--2 2.0~3.0 13 8 无 Ⅰ 280 初评人（资格）：年月日复评人（资格）：年月日焊缝射线检测底片评定表产品编号：中美铝业阳极托盘 A0—003 序号焊缝编号底片编号相交焊缝接头底片黑度（D）像质指数板厚(mm) 缺陷性质及数量评定级别（级）一次透照长度（mm）备注 1 A1 A1--1 2.0~3.1 13 8 圆形缺陷1个1点 Ⅰ 280 2 A1 A1--2 2.0~3.1 13 8 圆形缺陷2个2点 Ⅱ 280 3 A2 A2--1 2.1~3.0 13 8 无 Ⅰ 280 4 A2 A2--2 2.0~3.2 13 8 圆形缺陷2个3点 Ⅱ 280 5 A3 A3--1 2.0~3.0 13 8 圆形缺陷1个1点 Ⅰ 280 6 A3 A3--2 2.1~3.3 13 8 无 Ⅰ 280 7 A4 A4--1 2.0~3.2 13 8 条形缺陷1个5 mm Ⅳ 280 8 A4 A4--1R1 2.0~3.0 13 8 圆形缺陷1个2点 Ⅱ 280 9 A4 A4--2 2.0~3.0 13 8 圆形缺陷1个2点 Ⅱ 280 初评人（资格）：年月日复评人（资格）：年月日焊缝射线检测底片评定表产品编号：中美铝业阳极托盘 A0—004 序号焊缝编号底片编号相交焊缝接头底片黑度（D）像质指数板厚(mm) 缺陷性质及数量评定级别（级）一次透照长度（mm）备注 1 A1 A1--1 2.0~3.2 13 8 圆形缺陷4个8点 Ⅳ 280 2 A1 A1--1R1 2.1~3.0 13 8 无 Ⅰ 280 3 A1 A1--2 2.0~3.1 13 8 条形缺陷2个9 mm Ⅳ 280 4 A1 A1--2R1 2.0~3.3 13 8 圆形缺陷2个3点 Ⅱ 280 5 A2 A2--1 2.0~3.2 13 8 圆形缺陷2个2点 Ⅱ 280 6 A2 A2--2 2.1~3.3 13 8 圆形缺陷3个3点 Ⅱ 280 7 A3 A3--1 2.0~3.2 13 8 圆形缺陷1个3点 Ⅱ 280 8 A3 A3--2 2.0~3.4 13 8 圆形缺陷1个2点 Ⅱ 280 9 A4 A4--1 2.1~3.6 13 8 圆形缺陷3个3点 Ⅱ 280 10 A4 A4--2 2.0~3.0 13 8 圆形缺陷1个2点 Ⅱ 280 初评人（资格）：年月日复评人（资格）：年月日焊缝射线检测底片评定表产品编号：中美铝业阳极托盘 A0—005 序号焊缝编号底片编号相交焊缝接头底片黑度（D）像质指数板厚(mm) 缺陷性质及数量评定级别（级）一次透照长度（mm）备注 1 A1 A1--1 2.0~3.3 13 8 无 Ⅰ 280 2 A1 A1--2 2.0~3.1 13 8 无 Ⅰ 280 3 A2 A2--1 2.1~3.1 13 8 无 Ⅰ 280 4 A2 A2--2 2.0~3.2 13 8 圆形缺陷3个3点 Ⅱ 280 5 A3 A3--1 2.1~3.0 13 8 圆形缺陷2个3点 Ⅱ 280 6 A3 A3--2 2.0~3.0 13 8 圆形缺陷3个3点 Ⅱ 280 7 A4 A4--1 2.0~3.0 13 8 圆形缺陷2个3点 Ⅱ 280 8 A4 A4--2 2.0~3.1 13 8 圆形缺陷1个1点 Ⅰ 280 初评人（资格）：年月日复评人（资格）：年月日焊缝射线检测底片评定表产品编号：中美铝业阳极托盘 A0—006 序号焊缝编号底片编号相交焊缝接头底片黑度（D）像质指数板厚(mm) 缺陷性质及数量评定级别（级）一次透照长度（mm）备注 1 A1 A1--1 2.0~3.1 13 8 圆形缺陷2个2点 Ⅱ 280 2 A1 A1--2 2.0~3.3 13 8 无 Ⅰ 280 3 A2 A2--1 2.0~3.1 13 8 圆形缺陷1个2点 Ⅱ 280 4 A2 A2--2 2.1~3.2 13 8 圆形缺陷1个1点 Ⅰ 280 5 A3 A3--1 2.0~3.0 13 8 圆形缺陷1个1点 Ⅰ 280 6 A3 A3--2 2.0~3.1 13 8 圆形缺陷1个1点 Ⅰ 280 7 A4 A4--1 2.1~3.7 13 8 圆形缺陷2个2点 Ⅱ 280 8 A4 A4--2 2.0~3.2 13 8 圆形缺陷2个2点 Ⅱ 280 初评人（资格）：年月日复评人（资格）：年月日焊缝射线检测底片评定表产品编号：中美铝业阳极托盘 A0—007 序号焊缝编号底片编号相交焊缝接头底片黑度（D）像质指数板厚(mm) 缺陷性质及数量评定级别（级）一次透照长度（mm）备注 1 A1 A1--1 2.1~3.3 13 8 圆形缺陷1个3点 Ⅱ 280 2 A1 A1--2 2.0~3.1 13 8 圆形缺陷1个2点 Ⅱ 280 3 A2 A2--1 2.0~3.0 13 8 无 Ⅰ 280 4 A2 A2--2 2.1~3.0 13 8 无 Ⅰ 280 5 A3 A3--1 2.0~3.0 13 8 圆形缺陷3个3点 Ⅱ 280 6 A3 A3--2 2.0~3.0 13 8 无 Ⅰ 280 7 A4 A4--1 2.0~3.5 13 8 圆形缺陷1个2点 Ⅱ 280 8 A4 A4--2 2.0~3.4 13 8 圆形缺陷1个2点 Ⅱ 280 初评人（资格）：年月日复评人（资格）：年月日焊缝射线检测底片评定表产品编号：中美铝业阳极托盘 A0—008 序号焊缝编号底片编号相交焊缝接头底片黑度（D）像质指数板厚(mm) 缺陷性质及数量评定级别（级）一次透照长度（mm）备注 1 A1 A1--1 2.0~3.2 13 8 圆形缺陷1个2点 Ⅱ 280 2 A1 A1--2 2.0~3.0 13 8 无 Ⅰ 280 3 A2 A2--1 2.0~3.1 13 8 圆形缺陷1个2点 Ⅱ 280 4 A2 A2--2 2.0~3.1 13 8 圆形缺陷1个3点 Ⅱ 280 5 A3 A3--1 2.0~3.0 13 8 无 Ⅰ 280 6 A3 A3--2 2.0~3.2 13 8 无 Ⅰ 280 7 A4 A4--1 2.0~3.5 13 8 无 Ⅰ 280 8 A4 A4--2 2.1~3.4 13 8 无 Ⅰ 280 初评人（资格）：年月日复评人（资格）：年月日焊缝射线检测底片评定表产品编号：中美铝业阳极托盘 A0—009 序号焊缝编号底片编号相交焊缝接头底片黑度（D）像质指数板厚(mm) 缺陷性质及数量评定级别（级）一次透照长度（mm）备注 1 A1 A1--1 2.0~3.0 13 8 无 Ⅰ 280 2 A1 A1--2 2.2~3.2 13 8 无 Ⅰ 280 3 A2 A2--1 2.0~3.4 13 8 圆形缺陷1个1点 Ⅰ 280 4 A2 A2--2 2.1~3.0 13 8 圆形缺陷3个3点 Ⅱ 280 5 A3 A3--1 2.0~3.3 13 8 无 Ⅰ 280 6 A3 A3--2 2.1~3.1 13 8 圆形缺陷1个1点 Ⅰ 280 7 A4 A4--1 2.0~3.2 13 8 圆形缺陷1个3点 Ⅱ 280 8 A4 A4--2 2.0~3.0 13 8 圆形缺陷1个2点 Ⅱ 280 初评人（资格）：年月日复评人（资格）：年月日焊缝射线检测报告产品编号：A0—003A 工件材料牌号 Q 345 B 检测条件及工艺参数源种类 □x □lr192 □Co60 设备型号 XXG—2005 焦点尺寸 2.0×2.0mm 胶片牌号爱可发增感方式 □Pb □Fe 前屏后屏胶片规格 300×80 mm 像质计型号 FE Ⅲ 冲洗条件 □自动 □手工显影液配方爱可发显影条件时间 4min; 温度 20℃ 照相质量等级 □AB □B 底片黑度 2.0 ～ 3.5 焊缝编号 A1 A2 A3 A4 板厚 mm 8 8 8 8 透照方式纵缝法纵缝法纵缝法纵缝法 L1(焦距) mm 700 700 700 700 能量 KV 130 130 130 130 管电流 mA 5 5 5 5 曝光时间 min 3 3 3 3 要求像质指数 13 13 13 13 焊缝长度 mm 525 525 525 525 一次透照长度 mm 280 280 280 280 合格级别（级） Ⅱ Ⅱ Ⅱ Ⅱ 要求检测比例 % 100 100 100 100 实际检测比例 % 100 100 100 100 检测标准 JB4730——2005 检测工艺编号 JG06---RT02 合格片数 A类焊缝（张） B类焊缝（张）相交焊缝（张）共计（张）最终评定结果 Ⅰ级（张） Ⅱ级（张） Ⅲ级（张） Ⅳ级（张） 8 / / 8 / 8 1 / 缺陷及返修情况说明检测结果 1. 本台产品返修共计 1 处，最高返修次数1次。 2. 超标缺陷部位返修后经复验合格。 3. 返修部位原缺陷情况见焊缝射线检测评定表。 1.本台产品焊缝质量符合 II 级的要求，结果合格。 2.检测位置及底片情况详见焊缝射线底片评定表及射线检测位置示意图。报告人（资格）年月日审核人（资格）年月日无损检测 (专用章) 年月日焊缝射线检测报告产品编号：A0—001 工件材料牌号 Q 345 B 检测条件及工艺参数源种类 □x □lr192 □Co60 设备型号 XXG—2005 焦点尺寸 2.0×2.0mm 胶片牌号爱可发增感方式 □Pb □Fe 前屏后屏胶片规格 300×80 mm 像质计型号 FE Ⅲ 冲洗条件 □自动 □手工显影液配方爱可发显影条件时间 4min; 温度 20℃ 照相质量等级 □AB □B 底片黑度 2.0 ～ 3.2 焊缝编号 A1 A2 A3 A4 板厚 mm 8 8 8 8 透照方式纵缝法纵缝法纵缝法纵缝法 L1(焦距) mm 700 700 700 700 能量 KV 130 130 130 130 管电流 mA 5 5 5 5 曝光时间 min 3 3 3 3 要求像质指数 13 13 13 13 焊缝长度 mm 525 525 525 525 一次透照长度 mm 280 280 280 280 合格级别（级） Ⅱ Ⅱ Ⅱ Ⅱ 要求检测比例 % 100 100 100 100 实际检测比例 % 100 100 100 100 检测标准 JB4730——2005 检测工艺编号 JG06---RT02 合格片数 A类焊缝（张） B类焊缝（张）相交焊缝（张）共计（张）最终评定结果 Ⅰ级（张） Ⅱ级（张） Ⅲ级（张） Ⅳ级（张） 8 / / 8 1 7 1 2 缺陷及返修情况说明检测结果 1. 本台产品返修共计 3 处，最高返修次数1次。 2. 超标缺陷部位返修后经复验合格。 3. 返修部位原缺陷情况见焊缝射线检测评定表。 1.本台产品焊缝质量符合 II 级的要求，结果合格。 2.检测位置及底片情况详见焊缝射线底片评定表及射线检测位置示意图。报告人（资格）年月日审核人（资格）年月日无损检测 (专用章) 年月日焊缝射线检测报告产品编号：A0—002 工件材料牌号 Q 345 B 检测条件及工艺参数源种类 □x □lr192 □Co60 设备型号 XXG—2005 焦点尺寸 2.0×2.0mm 胶片牌号爱可发增感方式 □Pb □Fe 前屏后屏胶片规格 300×80 mm 像质计型号 FE Ⅲ 冲洗条件 □自动 □手工显影液配方爱可发显影条件时间 4min; 温度 20℃ 照相质量等级 □AB □B 底片黑度 2.0 ～ 3.3 焊缝编号 A1 A2 A3 A4 板厚 mm 8 8 8 8 透照方式纵缝法纵缝法纵缝法纵缝法 L1(焦距) mm 700 700 700 700 能量 KV 130 130 130 130 管电流 mA 5 5 5 5 曝光时间 min 3 3 3 3 要求像质指数 13 13 13 13 焊缝长度 mm 525 525 525 525 一次透照长度 mm 280 280 280 280 合格级别（级） Ⅱ Ⅱ Ⅱ Ⅱ 要求检测比例 % 100 100 100 100 实际检测比例 % 100 100 100 100 检测标准 JB4730——2005 检测工艺编号 JG06---RT02 合格片数 A类焊缝（张） B类焊缝（张）相交焊缝（张）共计（张）最终评定结果 Ⅰ级（张） Ⅱ级（张） Ⅲ级（张） Ⅳ级（张） 8 / / 8 5 3 / / 缺陷及返修情况说明检测结果 1. 本台产品返修共计 / 处，最高返修次数 / 次。 2. 超标缺陷部位返修后经复验合格。 3. 返修部位原缺陷情况见焊缝射线检测评定表。 1.本台产品焊缝质量符合 II 级的要求，结果合格。 2.检测位置及底片情况详见焊缝射线底片评定表及射线检测位置示意图。报告人（资格）年月日审核人（资格）年月日无损检测 (专用章) 年月日焊缝射线检测报告产品编号：A0—003 工件材料牌号 Q 345 B 检测条件及工艺参数源种类 □x □lr192 □Co60 设备型号 XXG—2005 焦点尺寸 2.0×2.0mm 胶片牌号爱可发增感方式 □Pb □Fe 前屏后屏胶片规格 300×80 mm 像质计型号 FE Ⅲ 冲洗条件 □自动 □手工显影液配方爱可发显影条件时间 4min; 温度 20℃ 照相质量等级 □AB □B 底片黑度 2.0 ～ 3.3 焊缝编号 A1 A2 A3 A4 板厚 mm 8 8 8 8 透照方式纵缝法纵缝法纵缝法纵缝法 L1(焦距) mm 700 700 700 700 能量 KV 130 130 130 130 管电流 mA 5 5 5 5 曝光时间 min 3 3 3 3 要求像质指数 13 13 13 13 焊缝长度 mm 525 525 525 525 一次透照长度 mm 280 280 280 280 合格级别（级） Ⅱ Ⅱ Ⅱ Ⅱ 要求检测比例 % 100 100 100 100 实际检测比例 % 100 100 100 100 检测标准 JB4730——2005 检测工艺编号 JG06---RT02 合格片数 A类焊缝（张） B类焊缝（张）相

展开阅读全文
