砌体结构考核方案（B）
考查方式： 课堂考试开卷
考查班级： 工程管理1101
一、简答题 （每题分，共40分）
1、 什么叫房屋的空间刚度?房屋的空间性能影响系数的含义是什么?有哪些主要影响因素? （10分）
2、在进行承重纵墙计算时所应完成的验算内容有哪些?（8分）
3、常用的过梁有哪几种类型?它们的适用范围是什么? （12分）
4、砖砌体轴心受压时分哪几个受力阶段?它们的特征如何?（10分）
三、计算题 （共60分）
1、截面为200mm×240mm的钢筋混凝土柱支承在砖墙上，砖墙用MU10粘土砖和M5混合砂浆砌筑，墙厚为240mm，柱底轴向力设计值N＝120KN，试进行局部受压承载力计算。（20分） 已知f＝1.58N／mm2
2、验算梁端砌体局部受压承载力。已知梁截面尺寸b×h=200mm×400mm，梁支承长度240mm，荷载设计值产生的支座反力Nl=60kN，墙体上部的荷载Nu=260kN，窗间墙截面1200mm×370mm，采用MU10砖和M2.5混合砂浆砌筑。（20分）

窗间墙平面图

3、某食堂带壁柱的窗间墙，截面尺寸如图所示，壁柱高5.4m，计算高度，用MU10粘土砖及M2.5混合砂浆砌筑，施工质量控制等级为B级。竖向力设计值，弯矩设计值M=41kNm（弯矩方向墙体外侧受压，壁柱受拉），验算该墙体承载力。（本题总计20分）

砌体结构考核方案（B）答案及评分标准
考查方式： 课堂考试开卷
考查班级： 工程管理1101
一、简答题 （每题分，共40分）
1、 答：房屋的空间刚度是指房屋结构的空间整体刚度和整体稳定性。（3分）
空间性能影响系数来表示房屋空间作用的大小，或房屋空间工作的性能大小，用空间性能影响系数η表示。（3分） 空间性能影响系数主要影响因素为房屋横墙的间距及楼盖和屋盖的形式等。（4分）
2、答：(1)验算墙体的高厚比；（3分）(2)逐层选取对承载力可能起控制作用的截面对纵墙按受压构件公式进行验算；（3分）(3)逐层验算大梁支座下的砌体局部受压强度。（2分）
3、答：常用的过梁有①钢筋混凝土过梁、②平拱砖过梁、③钢筋砖过梁
它们的适用范围：（6分）
①钢筋混凝土过梁：承载能力强，对房屋不均匀下沉或振动有一定的适应性，能适应不同宽度的洞口，且预制装配过梁施工速度快，是最常用的一种；②平拱砖过梁：优点是钢筋、水泥用量少，缺点是施工速度慢用于非承重墙上的门窗，洞口宽度应小于1.2m。有集中荷载或半砖墙不宜使用，两端下部伸入墙内20～30mm，中部的起拱高度约为跨度的1/50；③钢筋砖过梁：外观与外墙砌法相同，清水墙面效果统一，但施工麻烦，仅用于2m宽以内的洞口。（6分）
4、答：根据试验，砌体轴心受压从加荷开始直至破坏，大致经历三个阶段。第一阶段：在压力作用下，砌体内砖和砂浆所受的应力大约在极限荷载的 50%-70%时，单块砖内产生细小裂缝。如不增加荷载，单块砖内的裂缝也不发展。（3分）第二阶段：随着压力增加，约为极限荷载的 80%-90%时，单块砖内的裂缝连接起来而成连续裂缝，沿竖向通过若干皮砌体。此时，即使不增加荷载，裂缝仍会继续发展，砌体已接近破坏。（3分）第三阶段：压力继续增加，接近极限荷载时，砌体中裂缝发展很快，并连成几条贯通裂缝，从而将砌体分成若干小柱体，个别砖可能被压碎，出现失稳，砌体明显向外鼓出而导致砌体试件的破坏。（4分）
二、计算题 （共60分）
1、截面为200mm×240mm的钢筋混凝土柱支承在砖墙上，砖墙用MU10粘土砖和M5混合砂浆砌筑，墙厚为240mm，柱底轴向力设计值N＝120KN，试进行局部受压承载力计算。
局部受压面积AL＝200×240＝4800mm2 （4分）
影响砌体局部抗压强度的计算面积A0=(b+2h)h＝(200+2×240)×240＝163200 mm2（4分）
砌体局部抗压强度提高系数：
（4分）
由表13-4查得砌体抗压强度设计值f＝1.58N／mm2
由公式(14.13)：
γfAL＝1.54×1.58×48000＝116.79KN﹤120KN
不满足要求。（8分）
2、验算梁端砌体局部受压承载力。已知梁截面尺寸b×h=200mm×400mm，梁支承长度240mm，荷载设计值产生的支座反力Nl=60kN，墙体上部的荷载Nu=260kN，窗间墙截面1200mm×370mm，采用MU10砖和M2.5混合砂浆砌筑。（20分）

窗间墙平面图

2 解答：查表得到砌体抗压强度设计值为
，（4分）
（3分）
，取（4分）
，
，故取（这样实际上的计算就没有什么意义了）（4分）

局部受压承载力满足要求。（4分）

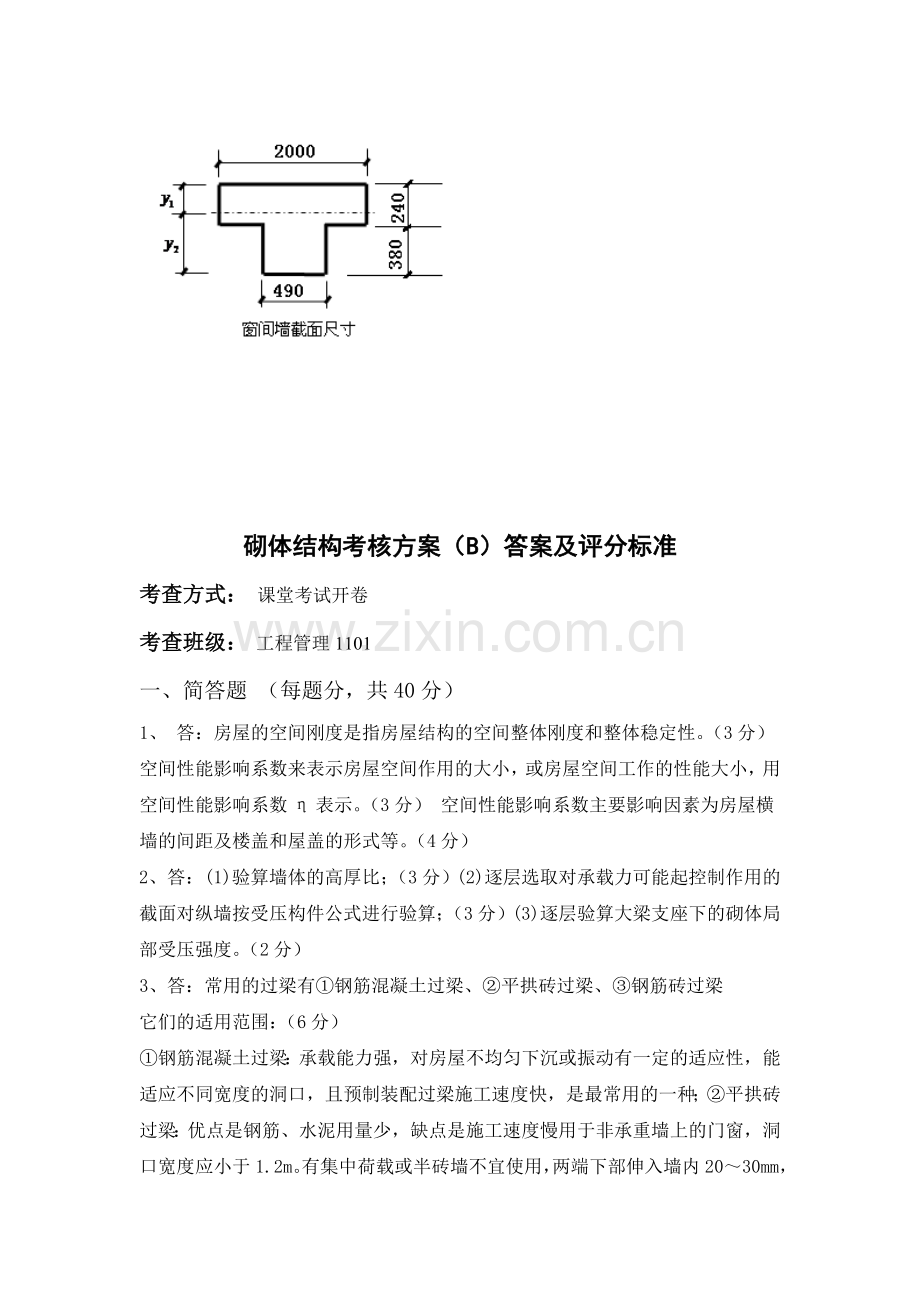

3、某食堂带壁柱的窗间墙，截面尺寸如图所示，壁柱高5.4m，计算高度，用MU10粘土砖及M2.5混合砂浆砌筑，施工质量控制等级为B级。竖向力设计值，弯矩设计值M=41kNm（弯矩方向墙体外侧受压，壁柱受拉），验算该墙体承载力。

3 解答（1）截面几何特征计算
截面面积
截面重心位置
（4分）
截面惯性矩计算

回转半径

截面的折算厚度 （4分）
（2）内力计算
荷载偏心矩

（3）偏心受压承载力验算
（4分）
查表得 （4分）
查表得到，，
，满足要求。（4分）
