板负弯矩钢筋混凝土保护层厚度控制专项.docx

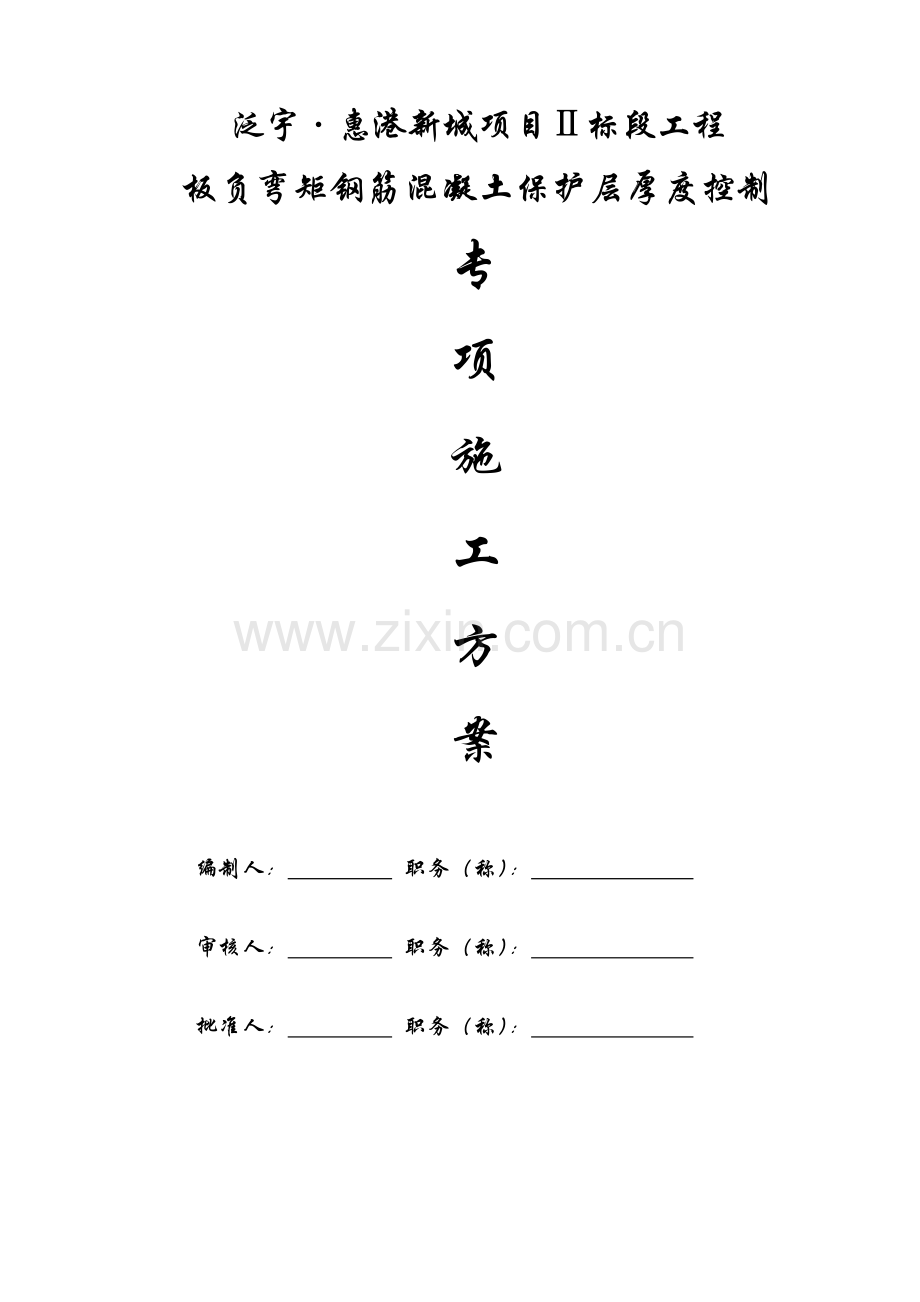

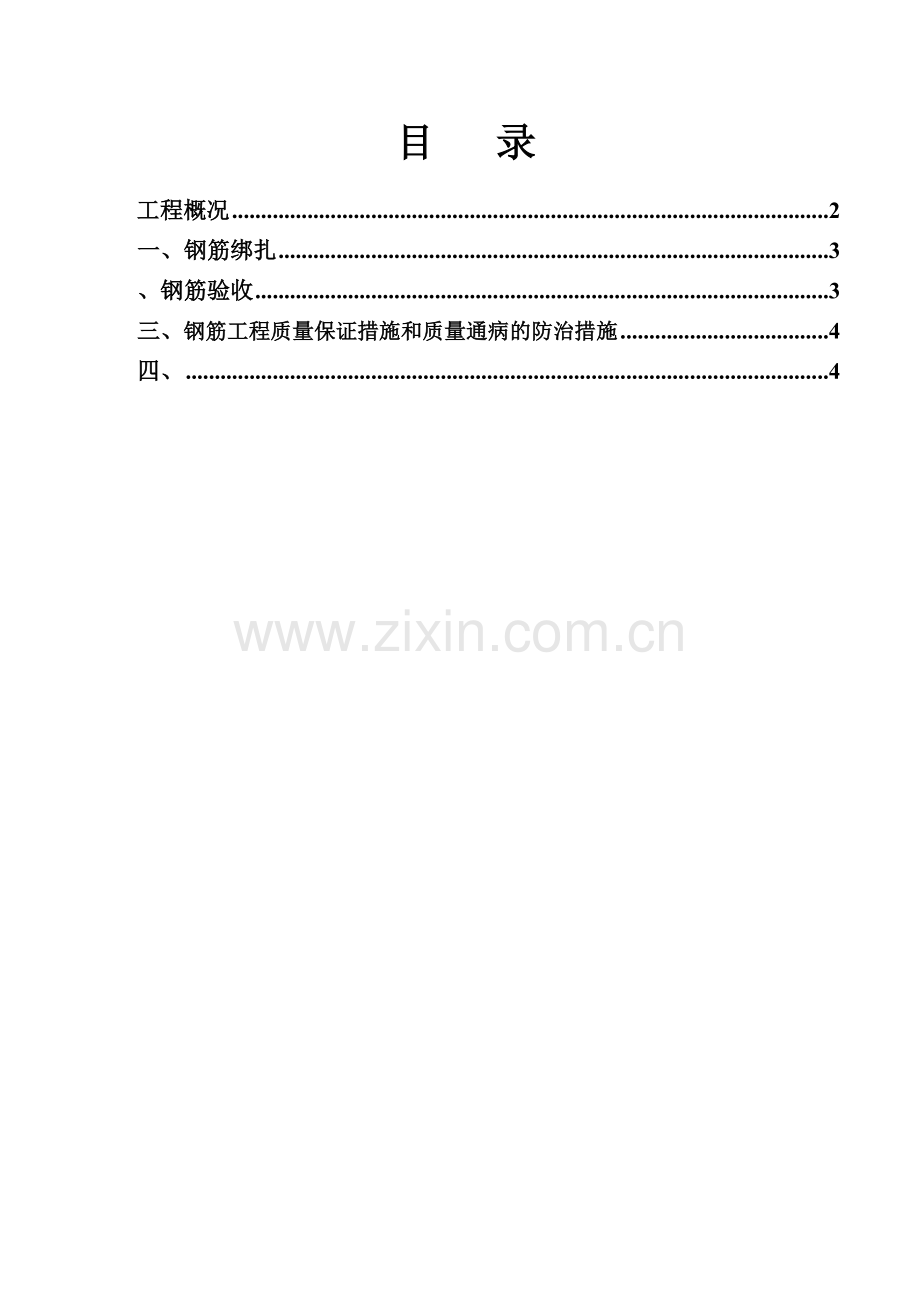

泛宇惠港新城项目标段工程板负弯矩钢筋混凝土保护层厚度控制专项施工方案 编制人： 职务（称）： 审核人： 职务（称）： 批准人： 职务（称）： 目 录工程概况2一、钢筋绑扎3、钢筋验收3三、钢筋工程质量保证措施和质量通病的防治措施4四、4一、工程概况：工程名称：泛宇惠港新城项目标段工程建设单位：广西泛宇房地产开发有限公司施工单位：广西建工集团第一建筑工程有限责任公司监理单位：广西桂新监理咨询有限责任公司设计单位：北京世纪千府设计有限公司勘察单位：1#楼 框剪结构 高度96.45m 2#楼 框剪结构 高度102.45m 3、4#楼 框剪结构 高度99.15m5#楼 框架结构 高度99.45m6#楼 框架结构 高度105.15m 一、 板筋绑扎1、采用悬挂法施工。楼板钢筋绑扎前，先用粉笔在模板上画出每根钢筋位置，按画好的位置先绑扎底排钢筋，楼板负筋待预埋管安装完毕后再进行绑扎。为防止板的面筋被踩扁、踩跌，应用相应高度的8以上马凳垫起，并绑扎牢固。 悬挂法施工如下图：板负筋悬挂法施工平面图板负筋悬挂法施工剖面图2、钢筋绑扎成形后，按设计和规范要求选取保护层厚度，置放预制好的垫块。垫块位置应准确，间距适宜，以免出现露筋或保护层厚度不足的情况。3、钢筋规格不同时，可以等强度原则代换，但必须通过监理、设计及业主同意，并办理有关变更手续。4、钢筋绑扎好后，各种操作人员不准任意蹬踩钢筋；水电、暖卫管线和其他设施不得任意切断和碰动钢筋。为了杜绝或减少对钢筋成品的破坏，通过对操作人员的教育和经济处罚，加以制止。二、钢筋验收在钢筋绑扎过程中，管理人员、质检部门应随时检查，发现问题及时纠正。钢筋绑扎完成后，队组首先进行自检，确认无误后，通过分公司质检部门或项目质安员检查，发现问题，经整改后，填写隐蔽工程验收记录单，通知甲方或监理、设计院、质检站和施工单位有关人员进行验收，验收按国家现行建筑工程施工质量验收统一标准（GB50300-2001）和施工图进行，验收合格后，由甲方或监理、施工单位签字确认，然后进行工序交接，验收工作完成。三、钢筋工程质量保证措施和质量通病的防治措施 钢筋的供应：通过质量检验、价格对比、供货能力分析，择优评选数个分供方，经主管领导审定，作为合格分供方，并建立分供方档案。浇筑混凝土前检查钢筋位置是否正确，振捣混凝土时防止碰动钢筋，浇完混凝土后立即修整甩筋的位置，防止柱筋、墙筋位移。现浇框架钢筋绑扎允许偏差项次项 目允许偏差 (mm)检 验 方 法1网的长度、宽度10尺量检查2网眼尺寸20尺量连续三档取其最大值3骨架的宽度、高度5尺量检查4骨架的长度105受力钢筋间距10尺量两端中间各一点取其最大值排距56箍筋、构造筋间距20尺量连续三档取其最大值钢筋弯起点位移20尺量检查7焊接预埋件中心线位移5水平高差+3 -08受力筋保护层梁、柱59墙板3梁、柱核心区箍筋加密，熟悉图纸按要求施工。箍筋末端弯成135，平直部分长度为10d。梁主筋进支座长度要符合设计要求，弯起钢筋位置应准确。板的弯起钢筋和负弯矩钢筋位置应准确，施工时不应踩到下面。 绑板筋时用尺杆划线，绑扎时随时找正调直，防止板筋不顺直，位置不准。 绑竖向受力筋时要吊正，搭接部位绑3个扣，绑扣不能用同一方向的顺扣。层高超过4m时，搭架子进行绑扎，并采取措施固定钢筋，防止柱、墙钢筋骨架不垂直。在钢筋配料加工时要注意，端头有对焊接头时，要避开搭接范围，防止绑扎接头内混入对焊接头。四、钢筋机械就位,按照钢筋原材料放置的位置而定,人工搬动机械时要有专人指挥，多人合运机器时要起落要统一，保持抬起的物体平衡，以防抬起的物体重心不稳而倾斜而下打伤人,在搬动机械前要检查绑机械的钢丝绳销扣要销劳固。用吊车就位时，一切要听从吊装工的指挥,吊起物体时要离开起重物体的现场,起重物落下时待起重物体落下地面一米时再走近扶正定位落下 。绑扎深坑钢筋时，深坑基础的钢筋材料不得从上往下扔以免材料打伤人，要人工往下传送,在机坑底施工时要戴好安全帽并系好帽带以防意外杂物落下伤人。运输材料多人合运时起落转停动作要一至,人工上下传送材料时不得站在同一垂直线上，钢筋材料堆放时要分散，防止倾倒和塌落，在高空绑扎钢筋和安装骨架时必须搭脚手架和马道。绑扎立柱和墙体钢筋时不得站在钢筋骨架上和攀登骨架上下。施工现场的机械设备及电器设备，非专业人员不得乱接电器的电源乱开施工现场的建筑机械，不得乱拆脚手架上的脚手板和安全网，如果防外施工必须要拆时必须要经过主管安全的工长同意才能拆除，拆除后要派有专人守护禁止人在此经过，施工完毕后要将拆除的脚手板和安全网复原，在任何下严禁拆除和改动外架上的拉结点。吊半成品钢筋及钢筋骨架时下方禁止站人,必须待骨架降落地面一米内开始先靠近就位支撑好方可摘钩。7、钢筋冷拉冷拉钢筋的夹具后面要加焊档板，防止钢筋拉断后反冲伤人，冷拉线内两米不得站人，冷拉钢筋人员当把钢筋夹紧后离开冷拉线两米，当钢筋拉直后机退停稳定后方可往前松开夹具取出钢筋，圈杨机操作人员在圈杨机前要做档板卫护以免钢筋反弹伤人。8、钢筋切断，切断钢筋操作人员切断钢筋时互相配合，扛钢筋起落要一至，切断钢筋时要前后要扶稳扶正，注意要集中,切断只能切一根不得多根钢筋同时切断，切断钢筋时手要距离刀口至少30厘米，切短钢筋时要用套筒或夹子夹紧切。9、钢筋弯曲，弯曲半成品钢筋时各人要互相配合，钢筋起落要同时，扶钢筋要注意弯曲钢筋的方向，不要站在弯曲的方向内，开机的操作人员注意力要集中，要看配合人站的方向时否正确，严禁调整弯曲机的减速齿轮。10、对焊，上班要检查电源及电缆是否有短路故障，对焊时要做好防护措施工，用罩盖住火花以免造成炎灾。工作棚应备有灭火器材。进行大量的对焊生产时，焊接变压器不得超过负荷，变压器升不得 超过60 0C，为此，要特别注意遵守焊机暂载规定，以免过分发热而损坏。焊接过程中，如焊机有不正常响声，变压器绝缘电阻过小，导线破裂、漏电等，应立即停止使用，进行检修。对焊机断路器的接触点电极（铜头），要定期检查修理。冷却水管应保持畅通，不得漏水和超过规定温度。 11、环保与文明施工：整现场施工要做到文明施工，要做到三清五好，要做到工完场地清。保持施工现场清洁，材料堆放齐。
