九年级物理上册 13 电路初探复习教案2 苏科版-苏科版初中九年级上册物理教案.doc

电路初探
教学
内容
第十三章电路初探复习（二）
课 题
第二课时：复习（二）
课 型：
复习

课

程

标

准

知识与
技能
1、会读、会画简单的电路图。
2、能连接简单的串联电路和并联电路。
3、能说出生活、生产中采用简单串联或并联电路的实例。
4、会使用电流表和电压表。
过程与方法

在科学探究活动中体验和增强合作、交流意识。
情感态度与价值观
联系实际，尝试设计实用电路。
关注自然与社会，实现人与自然、社会的和谐发展。
教学
重点
1．会读、会画简单的电路图。
2、能连接简单的串联电路和并联电路。
3．会使用电流表和电压表。

教学
难点
1．能连接简单的串联电路和并联电路。
2．能说出生活、生产中采用简单串联或并联电路的实例。
3．会使用电流表和电压表。
教具
电流表、电压表等
教师引导
学生活动
二次备课

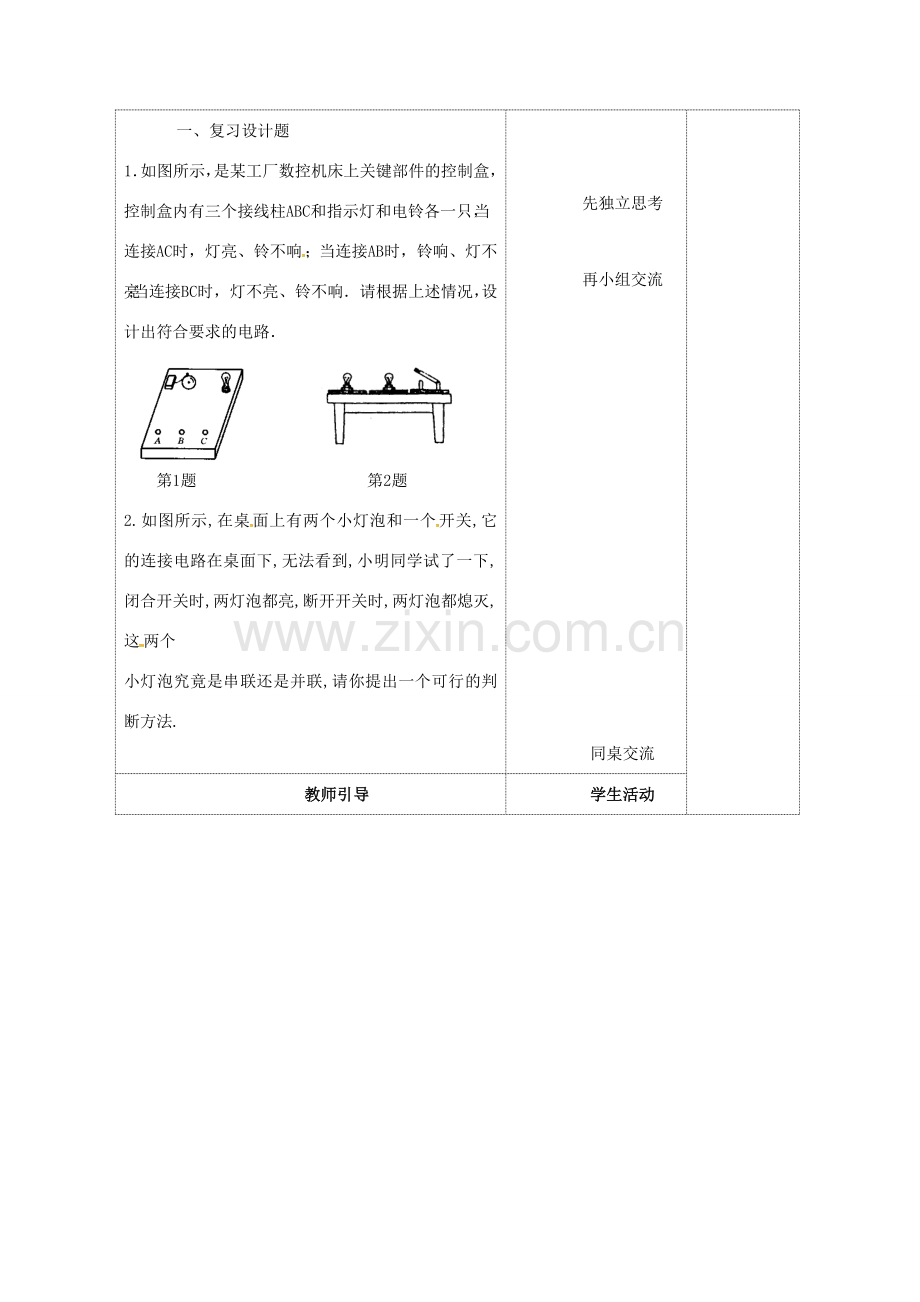

一、复习设计题
1．如图所示，是某工厂数控机床上关键部件的控制盒，控制盒内有三个接线柱ABC和指示灯和电铃各一只，当连接AC时，灯亮、铃不响；当连接AB时，铃响、灯不亮；当连接BC时，灯不亮、铃不响．请根据上述情况，设计出符合要求的电路．

第1题 第2题
2.如图所示,在桌面上有两个小灯泡和一个开关,它的连接电路在桌面下,无法看到,小明同学试了一下,闭合开关时,两灯泡都亮,断开开关时,两灯泡都熄灭,这两个
小灯泡究竟是串联还是并联,请你提出一个可行的判断方法.

先独立思考

再小组交流

同桌交流

教师引导
学生活动
二、复习实验题
1．如图所示，为了便于顾客购物,南京市新街口的“南京书城”楼下设有地下停车场,地下值班室的工作人员可以通过操纵室内的开关,使想存车的司机通过看入口处的红绿灯变可以知车场内是否有空车位;红灯亮,无车位,绿灯亮,有车位.请你设计一个满足需要的电路.(电源用电池)

二．作图改错题
1.如图所示，用笔画出的线替代导线，将图中的实物元件，连接起来
2.如图所示，电路中有三处错误，请写出改正方法．
．

3．如图9-10所示，闭合开关S ,电路将是 路（选填“开”、“短”或“通”），要使电路中的两灯串联，则应拆除导线

自行设计

小组交流

独立完成

集体讨论

先独立完成

再集体订正
课堂
总结
提问：今天你有什么收获？
学生小组内讨论后汇报
教学
反思
