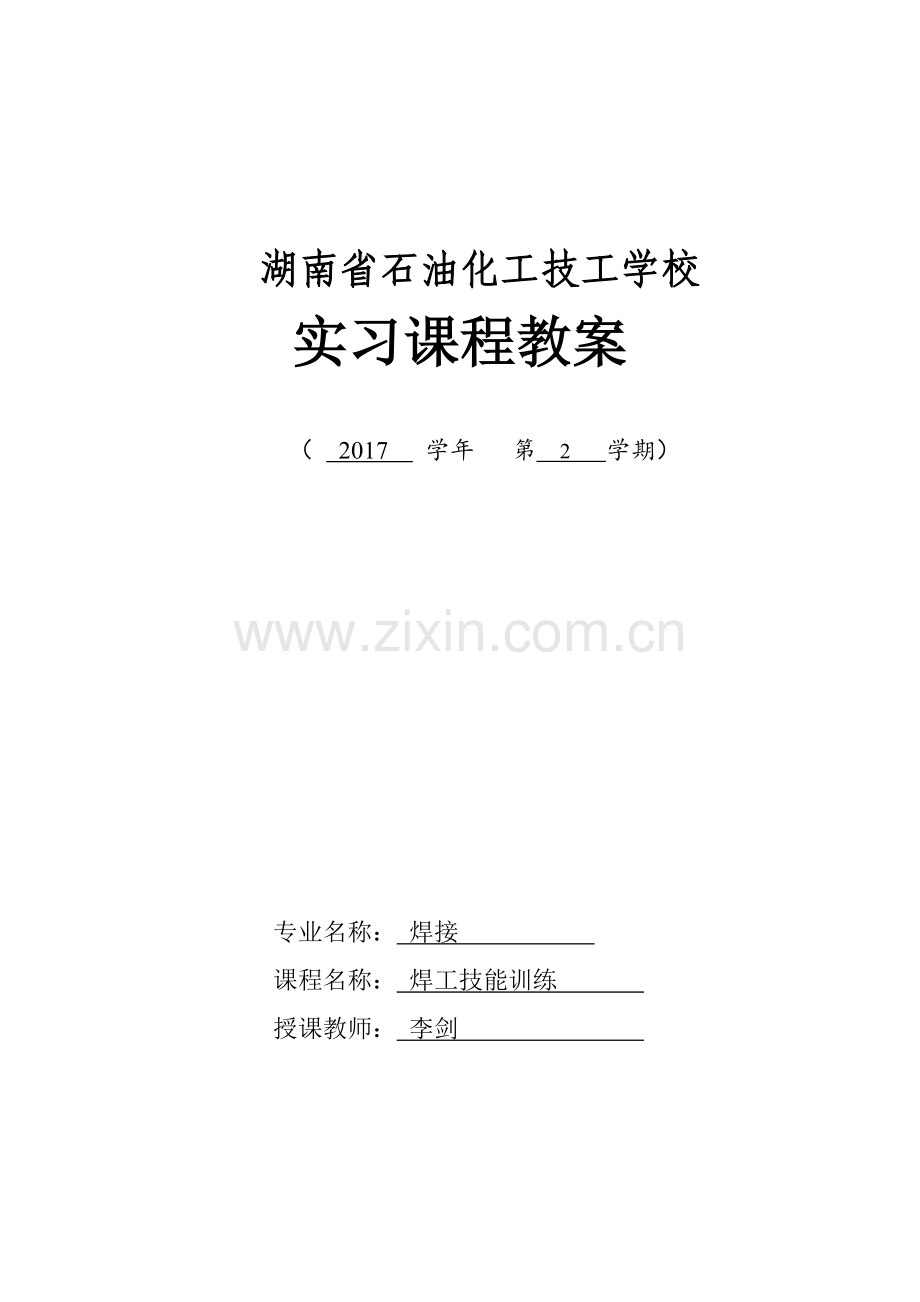

湖南省石油化工技工学校
实习课程教案

（ 2017 学年 第 2 学期）

专业名称： 焊接
课程名称： 焊工技能训练
授课教师： 李剑

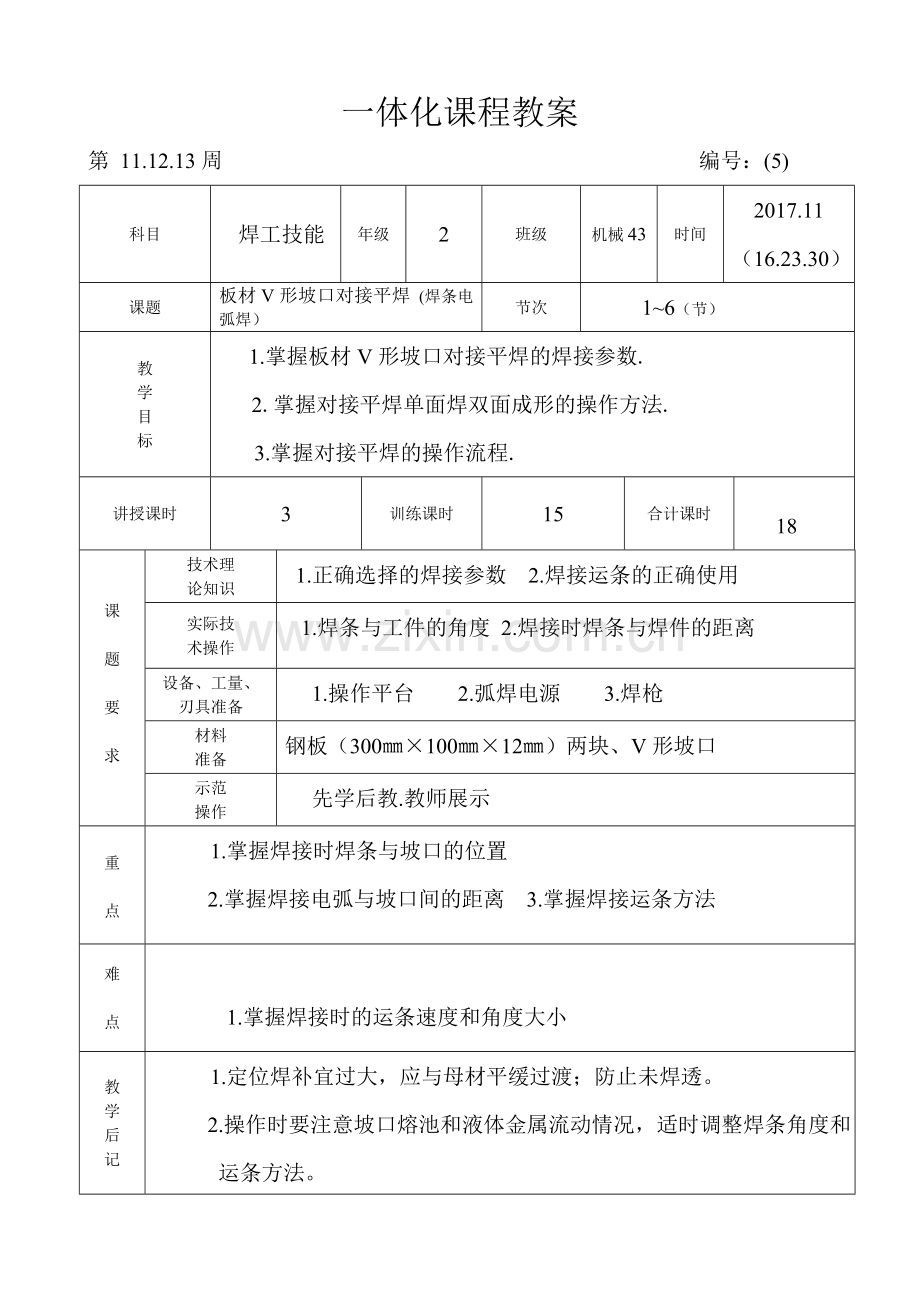

一体化课程教案
第 11.12.13周 编号：(5)
科目
焊工技能
年级
2
班级
机械43
时间
2017.11（16.23.30）
课题
板材V形坡口对接平焊 (焊条电弧焊）
节次
1~6（节）
教
学
目
标
1.掌握板材V形坡口对接平焊的焊接参数.
2.掌握对接平焊单面焊双面成形的操作方法.
3.掌握对接平焊的操作流程.
讲授课时
3
训练课时
15
合计课时

18

课

题

要

求
技术理
论知识
1.正确选择的焊接参数 2.焊接运条的正确使用
实际技
术操作
1.焊条与工件的角度 2.焊接时焊条与焊件的距离

设备、工量、
刃具准备
1.操作平台 2.弧焊电源 3.焊枪
材料
准备
钢板（300㎜×100㎜×12㎜）两块、V形坡口
mm)
）
示范
操作
先学后教.教师展示

重

点
1.掌握焊接时焊条与坡口的位置
2.掌握焊接电弧与坡口间的距离 3.掌握焊接运条方法

难

点

1.掌握焊接时的运条速度和角度大小
教
学
后
记
1.定位焊补宜过大，应与母材平缓过渡；防止未焊透。
2.操作时要注意坡口熔池和液体金属流动情况，适时调整焊条角度和运条方法。

3. 焊接时，若发现液态金属和熔渣混淆不清，可适当加大焊接电流或把电弧稍微拉长一些，同时将焊条向前倾斜；并做往熔池后面推送熔渣的动作，将熔渣推向熔池后面；避免产生夹渣。

任课教师：李剑 组长审阅：
2017年 11月 30日 年 月 日
教 学 过 程

教学过程设计
备 注
【组织教学】
1.现场结合实物，使学生容易掌握，接受所讲解的内容
2.讲解操作安全流程，安全纪律.和卫生维护.公物的爱护
3.演示焊接所用设备，操作流程及工艺知识，使学生建立起
质量观，爱护财产. 组织纪律强等严谨的态度。

对新学内容，应注意的安全问题；进行必要的安全教育。
【新课讲授】
1.焊前准备
（1)试件材料 Q235
(2)试件尺寸 300㎜×100㎜×12㎜，V形坡口。
（3）焊接要求 单面焊双面焊成形。
（4）焊接材料 焊条E4303型，直径3.2㎜。
（5）焊接设备 BX3-300型弧焊变压器或ZX5-400型弧焊整流器。
（6）辅助器具 护目镜.面罩.皮手套.敲渣锤
2 .焊前清理
将焊件，V形坡口处表面的氧化皮 .铁锈 .油污.赃物等用钢丝刷.砂布.或抛光的方法进行清理，直到露出金属光泽。
3.试件装配
始焊端装配间隙为3、2㎜，终焊端装配间隙为4、0㎜；错边量≤0、5㎜。

设备、工具在使用之前，演示正确的操作方法及注意事项。

教学过程设计
备 注
4.定位焊
定位焊的长度为10~15㎜，且定位焊的分布；要均匀对称布置防止错边和变形，定位焊接时起点少焊，终焊端多焊些防止收缩造成间隙变窄。
反变形 预留反变形量为3°，可以控制焊后变形。
5. 焊接过程
（1） 打底焊
打底焊时，在始焊端的定位焊缝处引弧；并略抬高电弧稍作预热，焊致定位焊尾部时；将焊条向下压一下，听到“噗”的一声后；立即灭弧。运条间距要均匀准确，使电弧的2/3压住熔池，1/3作用在熔池前方，用来熔化和击穿坡口根部形成熔池。
（2） 填充焊
填充层分两层进行焊接，填充前应对前一层焊缝仔细清渣；特别是和坡口面的夹角处更要清理干净，填充焊的
运条方法为锯齿形运条法；熔池焊缝的厚度应低于母材约 0、5~1、0㎜，焊条摆动到坡口边缘是应稍作停顿，以免
产生咬边。
（3） 盖面层
盖面焊焊接电流应稍小一点，使熔池形状和大小保持
均匀一致；焊条与焊接方向夹角保持75°~85°，采用锯
齿形运条法；焊条摆动到坡口边缘时应稍作停顿，以免产生咬边。

6、 总结
更换焊条收弧时应对熔池稍填熔滴，迅速更换焊条；并在弧坑前10㎜
左右处引弧，然后将电弧退致弧坑的2~3处，填满弧坑后正常进行焊接。
盖面焊采用圆圈法或灭弧焊法，最后填满弧坑使焊缝平滑过渡。
