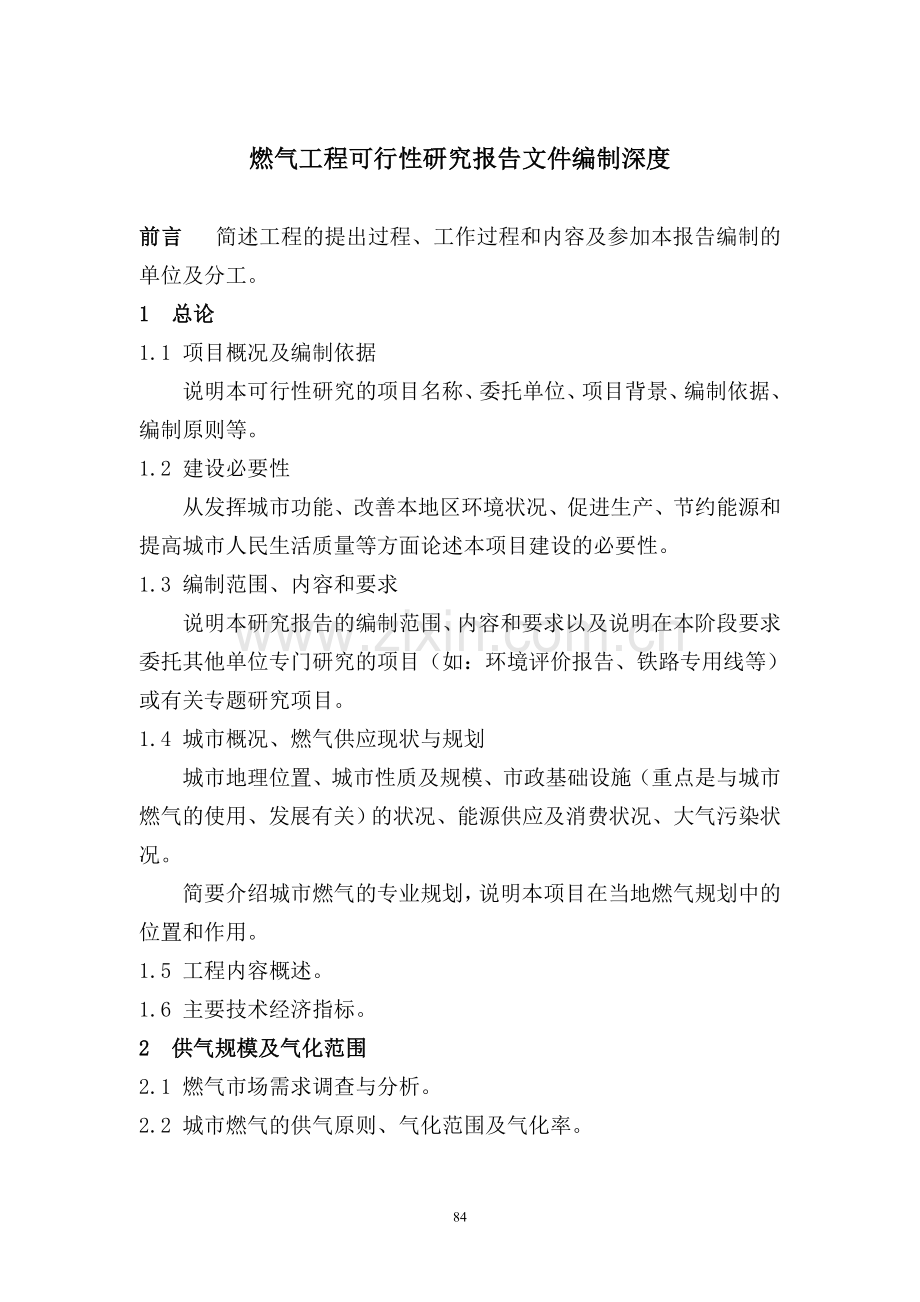

燃气工程可行性研究报告文件编制深度前言 简述工程的提出过程、工作过程和内容及参加本报告编制的单位及分工。1 总论1.1 项目概况及编制依据说明本可行性研究的项目名称、委托单位、项目背景、编制依据、编制原则等。1.2 建设必要性从发挥城市功能、改善本地区环境状况、促进生产、节约能源和提高城市人民生活质量等方面论述本项目建设的必要性。1.3 编制范围、内容和要求说明本研究报告的编制范围、内容和要求以及说明在本阶段要求委托其他单位专门研究的项目（如：环境评价报告、铁路专用线等）或有关专题研究项目。1.4 城市概况、燃气供应现状与规划城市地理位置、城市性质及规模、市政基础设施（重点是与城市燃气的使用、发展有关）的状况、能源供应及消费状况、大气污染状况。简要介绍城市燃气的专业规划，说明本项目在当地燃气规划中的位置和作用。1.5 工程内容概述。1.6 主要技术经济指标。2 供气规模及气化范围2.1 燃气市场需求调查与分析。2.2 城市燃气的供气原则、气化范围及气化率。2.3 各类用户耗热定额的确定。2.4 用气不均匀系数的确定。2.5 各类用户耗气量的计算。2.6 气量平衡计算。2.7 各类用户小时计算流量。2.8 供气规模的确定。2.9 储气调峰量的计算。3 气源厂、门站、储配厂、液化石油气供应基地工程3.1 总图运输3.1.1 厂址选择、地理条件、地形地貌、水文地质条件、外部条件（供水、供电、排污、消防、防洪、运输等）落实情况；运输方式（水路、公路、铁路）的方案比较及推荐意见。3.1.2 厂区总平面布置，包括：分区布置情况、厂前区布置、运输装卸设施情况、辅助设施情况、总占地面积、建筑面积、绿化覆盖率及扩建设想等。3.2 气源工艺（含燃气净化、化产回收与加工、加压及调压、计量、加臭、清管等）3.2.1 各类气源工艺路线阐述；设计原则、设计规模、生产方法及工艺流程的方案比较及推荐意见。3.2.2 主要设备选型计算、配置及相关说明。3.2.3 重要原料、燃料的品质要求、来源、供应方式及可靠性；灰渣和废弃物的数量及去向；化工产品销售去向及状况预测。3.3 公用工程包括给水、排水、污水处理、暖通、空调、供电、自控仪表、通讯等系统和土建工程。该部分只要求一般性简要描述，重点说明有特殊要求或需采用新工艺、新设备的部位。4 燃气输配工程4.1 压力级制的确定。4.2 储气方案比较与选择。4.3 管网布置及水力工况分析主干线管网的布局、走向及水力工况分析；确定管径及管网长度。4.4 储配站数量、位置及通过能力的确定。4.5 调压站数量、位置及通过能力的确定。4.6 管材、设备及管道防腐措施。4.7 特殊地段（如重要的穿、跨越工程等）的设计方案。注：宜进行多方案分析比较。5 计算机监控系统工程5.1 计算机监控系统的拓扑结构，系统类型。5.2 测控中心及各级测控站的功能描述。5.3 通讯方式及联网通讯站点选择。5.4 测控中心主要硬件设备的配置方案。6 主要材料和设备、技术咨询、考察及人员培训6.1 材料和设备应提供主要材料和设备的规格、型号及数量。项目中有需要进口的特殊设备时，应说明理由。6.2 技术咨询、考察及人员培训在项目实施或投产过程中，需做技术咨询、考察和对有关人员进行培训的，应列出计划，并作出费用估算。7 环境保护7.1执行的环境保护标准。7.2说明用气或建厂地区的环境现状。7.3本项目产生的废气、废水、灰渣排放量及噪声的估算。7.4 项目采取的污染防治措施及投资估算。7.5 环境影响初步分析（根据环境影响评价结论说明本项目实施后对环境质量的改善程度）。8 节能说明本项目中主要耗能的部位，能源种类以及采取的相应节能措施。计算本工程能源投入产出比，并应符合国家有关规定。9 消防9.1应遵循的消防规程和标准。9.2说明重点防火部位、采取的消防措施及投资估算。10 劳动安全与工业卫生10.1应遵循的劳动安全卫生规程和标准。10.2简述生产中可能产生的职业危害以及造成危害的因素。10.3采取的劳动安全和工业卫生措施。11 项目实施11.1 承办企业情况简要介绍承办企业实施和运行、管理本项目的能力。11.2 劳动组织及定员说明本项目建成后的组织结构模式及各岗位人员配置数量。11.3 配套设施和维护、抢修设备说明厂、站工程项目已包含的办公、管理用房之外，需另外单独配置的办公、管理、营业用房的建筑面积；为维护、抢修需配置的车辆、机泵等设备。对上述配置作出费用估计。11.4 项目进度11.4.1采购计划。11.4.2项目进度计划：包括资金使用计划和投产期产品生产、销售计划。12 投资估算、资金筹措及经济评价见本规定投资估算经济评价及概预算文件相关章节13 结论和存在问题13.1 结论及建议在技术、经济、效益、环境等方面论证的基础上，提出本项目的总评价和各项建议。13.2 存在问题说明有待进一步研究解决的主要问题。附件1 上级主管部门对本项目建议书的审查意见和批复文件。2 当地规划管理部门对本项目厂址用地，管网布局认可的文件。3 有关外部市政配套（水、电、暖等）条件，原料及燃料、上游供气部门的意向性协议文件。4 其他与本项目有关的文件。5 环境评价报告。附图13.1 项目区域位置图。13.2 气源厂、储配站、液化石油气供应基地的总平面图。13.3 各厂站的工艺流程图。13.4 燃气管网（含调压站）平面布置图。13.5 燃气管网水力计算简图。13.6 计算机监控系统拓扑结构示意图。燃气工程初步设计文件编制深度1 设计说明书1.1 概述1.1.1 设计依据说明开展本初步设计工作所依据的主要文件，包括：项目可行性研究报告、上级主管部门对项目可行性研究报告的批复文件、资源批件、建厂的环境评价报告以及与委托单位签订的合同书等。所遵守的国家有关行业政策、设计规范、规程及标准。1.1.2 主要设计资料说明开展本初步设计所依据的主要技术资料，并列出资料名称、来源、编制单位及日期。资料内容包括：1 原料质量或上游气质资料。2 供气（汽）、供水、供电、排水、防洪、铁路接轨、消防、通讯等各种外部设计条件的协议。3 地形地貌、气象、工程地质勘测报告、地震设防烈度资料。4 气化地区的人口、公共福利设施、工业用气情况、气化率等资料。5 当地规划部门对本工程选址、管线路由等的批复文件。6 其他有关资料。1.1.3 城市概况及自然条件阐述与本项目有关的城市现状和规划发展前景，概述地形、地貌、工程水文地质、气象、环境污染等有关情况。1.1.4 现有燃气工程状况说明与本项目有关的现有气源厂、储配站、管网等供气设施的状况及存在的问题。对于和本项目有关联的事项应予详细说明。1.2 气源工程1.2.1 总图运输1 厂址及周边环境状况、厂区地形地貌、气象及水文地质条件。2 供水、供电、给水排水、消防、环境以及铁路接轨等外部条件落实情况。3 总平面布置原则及布置的简要说明，包括：分区布置情况、厂前区布置及扩建设想、仓库设施、消防安全保卫设施、土石方量的计算及填挖方量的平衡等。4 厂区竖向布置，包括厂区排水及厂外防洪方案等。5 工厂运输，包括：全厂原料及产品年运输吞吐量，运输设施（铁路、道路、水运）状况、运输车辆选型及配备数量。6 技术经济指标：列出总占地面积、建筑物（构筑物）占地面积、建筑系数、土石方量、铁路长度、道路面积及绿地覆盖率等有关数据。1.2.2 原料准备、制气、净化、化工产品回收与加工等工艺系统1 设计原则、设计规模、工艺流程特点、生产方法、车间组成及主要工艺设备布置。2 原料、燃料和辅助材料、成品、灰渣和废弃物的数量、规格及去向，其中包括制气原料的来源、供应方式，拟定原料准备（如配煤等）方案，确定制气方法及燃气净化回收、产品加工所用辅助原材料的来源及数量。3 主要操作指标和能源消耗指标。4 主要设备的选择和配置。1.2.3 公用专业设计1 土建（建筑、结构）设计1) 说明根据生产工艺要求或使用功能确定的建筑平面布置、开间、层数、层高和装饰。2) 说明建筑物的生产类别、防爆、耐火等级以及对室内热工、通风、消防、防爆泄压等特殊要求所采取的措施。3) 说明建（构）筑物工程所在场地的工程地质及水文地质条件、抗震设计烈度、采用的地基处理方式、基础和结构、特构类型，并列表表示。4) 说明对结构设计的特殊要求和主要结构材料的选用。5) 采用新结构、新材料以及重要结构方案比较的说明。2 动力管道及暖通空调设计1) 各种管道系统单位负荷指标及总负荷计算。2) 各种管道系统介质种类、介质参数的确定。3) 各种管道系统的流程、废气、废液、废渣排放的种类、数量、浓度及处理措施和达到的标准。4) 锅炉、制冷、空调、空压机组以及水处理、消音、消烟除尘等附机设备的能力、选型，说明选定设备的规格、技术参数、台数。5) 室外管道平面布置、敷设方式确定、水力工况计算、管道材质及保温防腐措施。3 给水、排水设计1) 全厂生产、生活、消防用水部位及水量明细表及水量平衡方案。2) 水源及取水方案的选择和确定，由城市供水时说明接管点位置、水压、水量。3) 对生活用水、生产用水、消防用水、循环水、直流水和制冷水系统分别进行介绍。对消防用水量计算原则，消防水池及消防泵选择应予说明。4) 室外给水管道的材质、水力工况计算、管网压力、管网平面布置的确定。5) 说明室外排水（包括雨水）系统划分及管道平面布置。6) 全厂污水量及其成分、性质；污水处理方案及流程、处理深度及达到的标准；污水处理的主要设备及构筑物的选择。4 供配电设计1) 说明设计依据、设计范围、外部电源情况及本工程对电源的要求、负荷等级、备用电源的运行方式。2) 供电负荷计算、电源电压、供电电压、供配电系统的确定及变电室设置情况。3) 室外供配电线路布置、敷设方式选择、主要电气设备、线材的选型。4) 防爆等级、防雷、防静电要求及措施。5) 继电保护和功率因数补偿。6) 电力拖动、控制与信号。7) 照明电源、电压、容量、照度标准及配电系统形式。5 自控仪表设计1) 说明仪表自动控制设计的原则和标准。2) 控制方案选择、控制原理，各级测控站的功能描述。3) 主要仪表和控制设备选型、防爆要求。4) 说明采用的通讯要求、通讯方式、通讯设计的范围和内容。1.2.4 中心化验室1 说明中心化验室的组成及任务、主要设备及其它附属设施。2 中心化验室的分析项目、次数及人员安排、化验室布置。1.3 厂站（门站、储配站、液化石油气供应基地工程等）参照1.2执行。1.4 燃气管网工程按不同的燃气种类和压力等级分别介绍。1.4.1 工艺专业设计1 管网平面布置和主干线管道敷设位置、敷设方式的选择。2 管网设计计算负荷的确定和水力计算。3 管道材质、壁厚、阀门、附件及防腐措施的选择与计算。4 重要阀室的设置。5 特殊穿跨越工程的方案比较及推荐方案的说明。1.4.2 结构设计1 管道敷设场地的水文地质条件，地基承载力。2 架空管道支架，特殊重要阀室，穿、跨越工程结构设计。1.4.3 其他公用专业设计根据涉及专业及功能要求，参照1.2.3节执行。1.5 调压站工程1.5.1 调压站的布置和选址，区域调压站、专用调压站一览表。1.5.2 调压流程、主要设备选型计算和配置。1.5.3 自控仪表装置。1.5.4 典型调压站的总平面及主要设备平面布置。1.5.5 调压站的土建、结构及公用工程等参照1.2.3节执行。1.6 监控及数据采集系统1.6.1 监控中心功能描述，软硬件设备性能、配置数量的说明。1.6.2 通讯系统方案比选说明及选定通讯方式的设备、技术参数说明。1.6.3 各类测控点的功能描述及软硬件设备配置。1.7 生产服务配套设施1.7.1 生产服务配套设施配置的必要性。1.7.2 配套设施的项目构成、标准、数量。1.7.3 维修车间（机修、电修、仪修、防腐、管网维护、抢修）1 维修车间任务、设计原则。2 维修能力、维修制度、班次。3 维修车间组成及布置（占用建筑面积）说明，主要设备数量及选型说明。1.7.4 人员编制提出机构设置及人员定编的建议。1.8 环境保护和节约能源1.8.1 概述有关污染物的排放标准，厂区环境自然条件。1.8.2 主要污染源及其控制措施、治理方法。1.8.3 概述耗能的主要部位、能耗情况以及采取的节能措施，节能效果。1.9 劳动安全与工业卫生1.9.1 厂站主要建（构）筑物的生产类别及防爆、耐火等级。1.9.2 粉尘、有害有毒气体的治理和防护。1.9.3 防漏电、防雷、防静电措施。1.9.4 改善职工生活和保证职工健康的措施。1.10 消防厂、站设计中采取的消防安全措施（建筑物间的防火间距、通风、防爆、消防设施等）。与所在地区消防联防的关系。1.11 对下阶段设计的要求1.11.1 目前存在的问题。1.11.2 下阶段设计时需要提供的资料和勘察要求。附件1 设计依据原始文件的复印件。2 外部设计条件协议书的复印件。3 管网水力工况计算图表。2 工程概算书见本规定投资估算经济评价及概预算文件相关章节。3 主要材料及设备表提出全部工程及分期建设需用的三材、管材及主要设备的名称、规格（型号）、数量等（以表格方式列出清单）。4 设计图纸初步设计图纸，一般应包括下列内容，根据具体情况可予增减。4.1 厂址方位图和总体布置图：表示项目中各个气源、厂站（储配厂、灌瓶站、调压站等）、各压力等级的主干线（低压管网不要求）所在城市中的地理位置，表明它们之间以及与现有燃气设施间的地理位置关系。当项目为单一的厂站工程或管线工程时，则为工程方位图，仅表示工程所处城市中的方位。4.2 厂（站）总平面布置图。4.3 厂（站）室外管线综合布置图。4.4 厂（站）工艺流程图。4.5 带测控点的工艺流程图。4.6 供配电系统图。4.7 工艺车间、水泵房、风机室、变配电室、控制中心、锅炉房等各专业主要设备平面布置图。4.8 主要建筑物的平、立、剖面图。4.9 主干管线、调压站平面布置图。4.10 特殊穿、跨越地段设计图。4.11 监控系统图纸。燃气工程施工图设计文件编制深度1 设计说明书1.1施工图设计的依据及施工验收技术标准、规范。1.2工程内容简要说明。1.3 施工技术要求。1.4 施工中注意事项。1.5 其他有关必要的论述。2 修正概算或施工图预算见本规定投资估算经济评价及概预算文件相关章节。3 主要材料设备表3.1管材应标注种类、外径、壁厚、材质等。3.1设备及附件应标注公称管径、公称压力、性能参数（进出口压力、流量、功率、扬程、厚度等）。4 设计图纸4.1 总体布置图与初步设计基本相同，但增加表示工程分项情况的内容。要求各分项用代码或符号表示所处的城市地理位置，通过列表示明各分项工程的名称和工程号。4.2 气源和厂站工程4.2.1 总图1 坐标、高程换算图(必要时)。2 土方平衡和挡土墙图。3 总平面图。4 围墙大门图。5 厂区道路图。6 厂区室外管道综合平面图。7 必要的各专业厂区室外管线的平面图、纵断面图、地沟或构筑物断面图、检查室结构图、支吊架图、保温结构图、防腐作法图。8 竖向排水及防洪图。9 厂区照明图。10 铁路专用线场站平面图。11 厂区绿化图。4.2.2 单体建筑物（含室外装置区）设计图1 工艺专业1) 工艺流程图。2) 设备平面布置图。3) 工艺管道平面布置图、系统图、剖面图、支吊架图。4) 设备、管道安装连接详图。5) 非标设备图。2 建筑专业1) 建筑物的分层平面图、立面图、剖面图。2) 各部构造详图。3) 室内地沟平面图。3 结构专业1) 基础平面图及基础详图。2) 各层结构平面布置图。3) 结构构件详图。4) 留孔和予埋件位置及作法图。5) 设备基础图。4 动力、暖通专业1) 流程图或系统透视图。2) 锅炉房、空气压缩机房、空调机房、制冷站设备平面布置图。3) 管道平面布置图。4) 剖面图。5) 必要的设备安装详图、支吊架、保温结构、风管、风口作法图。5 给排水专业1) 水泵房、水池设备平面布置图。2) 管道平面布置图。3) 剖面图。4) 管道支吊架图。5) 用水设备、排水口安装图。6 供配电专业1) 供电总平面图。2) 变配电室高低压一次接线图。3) 变配电室平面布置图。4) 变配电室剖面图。5) 变压器、高低压系统二次接线图。6) 动力线路平面图。7) 电缆作业表。8) 照明系统及平面图。9) 防雷及接地系统平面图。10) 电气设备安装详图。11) 电力拖动和控制信号安装图。7 自控仪表及通讯1)带测控点的工艺流程图。2) 仪表盘、控制台、控制柜盘面布置图。3) 控制设备平面布置图。4) 电缆敷设平面布置图。5) 供电系统图。6) 继电箱图。7) 信号及联锁原理图。8) 仪表安装、连接图。9) 控制设备安装图。10) 电缆清册（必要时）。11) 通讯及电视监控图。4.3 管网工程4.3.1 工艺专业1 管网总平面图（必要时）。2 管线平面布置图。3 管线纵断面图。4 阀室工艺图。5 特殊穿跨越工程图。6 电化学保护装置图。7 必要的局部详图。8 非标设备图。4.3.2 结构专业1 阀室结构图。2 特殊穿跨越工程结构图。3 管道基础或设备基础图。4.3.3 其他公用专业根据工程涉及的专业和设计内容，参照4.2.2节要求绘制相应图纸。100
