水利水电工程

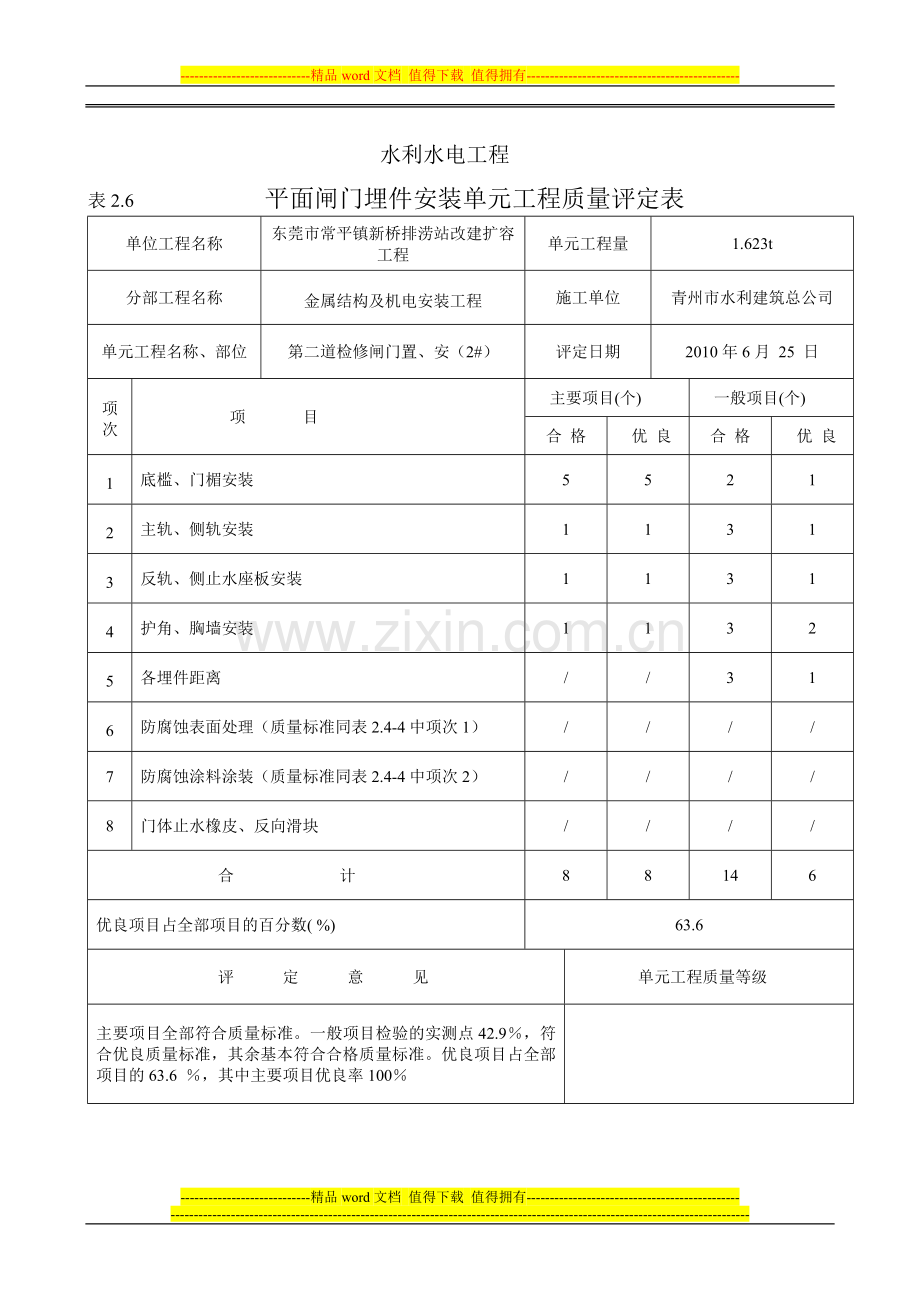

表2.6 平面闸门埋件安装单元工程质量评定表
单位工程名称
东莞市常平镇新桥排涝站改建扩容工程
单元工程量
1.623t
分部工程名称
金属结构及机电安装工程
施工单位
青州市水利建筑总公司
单元工程名称、部位
第二道检修闸门置、安（2#）
评定日期
2010年6月 25 日

项次
项 目
主要项目(个)
一般项目(个)
合 格
优 良
合 格
优 良

1
底槛、门楣安装
5
5
2
1

2
主轨、侧轨安装
1
1
3
1

3
反轨、侧止水座板安装
1
1
3
1

4
护角、胸墙安装
1
1
3
2

5
各埋件距离
/
/
3
1

6
防腐蚀表面处理（质量标准同表2.4-4中项次1）
/
/
/
/
7
防腐蚀涂料涂装（质量标准同表2.4-4中项次2）
/
/
/
/
8
门体止水橡皮、反向滑块
/
/
/
/
合 计
8
8
14
6
优良项目占全部项目的百分数( %)
63.6
评 定 意 见
单元工程质量等级
主要项目全部符合质量标准。一般项目检验的实测点42.9％，符合优良质量标准，其余基本符合合格质量标准。优良项目占全部项目的63.6 ％，其中主要项目优良率100％

测
量
人

年 月 日
施工单位

年 月 日
监
理
单
位

年 月 日

水利水电工程
表2.6 –1 平面闸门底槛、门楣安装质量评定表
单位工程名称
东莞市常平镇新桥排涝站改建扩容工程
单元工程量
1.623t
分部工程名称
金属结构及机电安装工程
施工单位
青州市水利建筑总公司
单元工程名称、部位
第二道检修闸门置、安（2#）
检验日期
2010年 5 月 30 日
项次
项 目
设计值
(mm）
允许偏差
(mm)
实测值(mm)
合格数
（点）
合格率（%）
1
底

槛

Δ对门槽中心线a
180
±5
180.5,182,181.5,182
4
100
2
Δ对孔口中心线b
2500
±5
2501,2502,2503,2504
4
100
3
高 程
-1.66m
±5
-1.661, -1.662
2
100
4
Δ工作表 面一端对另一端的高差
L≥10000

3

L<10000

2
1.5
1
100
5
工作表面平面度
（工作范围内）

2
1.2, 1.5, 1.5, 0.5, 0.5, 1.5
6
100
6
Δ工作表面组合处的错位（工作范围内）

1
0.5
1
100
7
Δ工 作表面扭
曲f
工作范
围内表 面宽度
B
B<100

1

B=100~200
B=140
1．5
1.0
1
100
B>200

2

1
门 楣

Δ对门槽中心线α（工作范围内）

+2 -1
/

2
Δ门楣中心对底槛面的距离h

±3
/

3
工作表面波状不平度（工作范围内）

2
/

4
Δ工作表面组合处的错位（工作范围内）

0．5
/

5
工作
表面
扭曲
f

Δ工作范围内表面宽度B
B<100

1
/

B=100~200

1．5
/

检 验 结 果
底槛主要项目共测 11 点，合格 11 点，合格率 100 %
底槛一般项目共测 8 点，合格 8 点，合格率 100 %
门楣主要项目共测 / 点，合格 / 点，合格率 / %
门楣一般项目共测 / 点，合格 / 点，合格率 / %
评 定 意 见
质 量 等 级
主要项目5项，全部合格，其中优良 5 项；一般项目 2 项，全部合格,
其中优良 1 项

测
量
人

年 月 日
施
工
单
位

年 月 日
监
理
单
位

年 月 日
水利水电工程
表2.6 - 2 平面闸门主轨、侧轨安装质量评定表
单位工程名称
东莞市常平镇新桥排涝站改建扩容工程
单元工程量
1.623t
分部工程名称
金属结构及机电安装工程
施工单位
青州市水利建筑总公司
单元工程、部位
第二道检修闸门置、安（2#）
检验日期
2010年 5 月 30 日
项

次
项 目
设计值
(mm)
允许偏差 ( mm）
实 测 值
(mm）
合
格
数
（点）
合
格
率
（%）
√
加工
不
加工
左
右
1
主

轨
对门槽中心线α
△工作范围内
230
+2
-1
+3 -1
230.5,231.5,232.5
229,229.5,230
6
100
工作范围外
+3
-1
+5 -2
230.5,231,231.5
229, 230, 231
6
100
2
对孔口中心
线b
△工作范围内
2605
±3
±3
2604,2605,2606
2603,2604.5,2606
6
100
工作范围外
±4
±4
2604,2605,2606
2603,2605,2607
5
83.3
3
△工作表面组合处的错位
工作范围内

0. 5
1
0.3,0.4
0.5,0.5
4
100
工作范围外
1
2
0.5,0.5
0.8,0.5
4
100
4

工
作
表
面
扭
曲f
△工作范围内表面宽度B
B<100

0. 5
1

B=100~200

1
2

B>200
B=210

2
1.5
0.5
2
100
工作范围外允许增加值

2
2
0.5
1.0
2
100
1
侧
轨
对门槽中心线α
△工作范围内

±5
/

工作范围外

±5
/

2

对孔口中心线b
△工作范围内

±5
/

工作范围外

±5
/

3

△工作表面组合处的错位
工作范围内

1
/

工作范围外

2
/

4
工
作
表
面
扭
曲f
△工作范围内表面宽度B
B<100

2
/

B=100~200

2. 5
/

B>200

3
/

工作范围外允许增加值

2
/

检 验
结 果
主轨主要项目共测 22 点，合格 22 点，合格率 100%
主轨一般项目共测 14 点，合格 13 点，合格率 92.9%
侧轨主要项目共测 / 点，合格 / 点，合格率 / %
侧轨一般项目共测 / 点，合格 / 点，合格率 / %
评 定 意 见
质 量 等 级
主要项目 1 项，全部合格，其中优良 1 项；一般项目 3 项，全部合格，其中优良 1 项

测
量
人
年 月 日
施
工
单
位
年 月 日
监理
单位
年 月 日

水利水电工程
表2.6 –3 平面闸门侧止水座板、反轨安装质量评定表
单位工程名称
东莞市常平镇新桥排涝站改建扩容工程
单元工程量
1.623t
分部工程名称
金属结构及机电安装工程
施工单位
青州市水利建筑总公司
单元工程名称、部位
第二道检修闸门置、安（2#）
检验日期
2010年 5 月 30 日
项次
项 目
设计值
(mm)
允许偏差
(mm)
实 侧 值 (mm)
合格数
(点)
合格率
(%)
左
右
1
侧止水座板
Δ对门槽中心线a（工作范围内）

+2
-1
/
/
/
/
Δ对孔口中心线b（工作范围内）

±3
/
/
/
/
2
Δ工作表面波状不平度（工作范
围内）（螺帽24㎜）

2
/
/
/

3
Δ工作表面组合处的错位（工作
范围内）

0. 5
/
/
/
/
4
Δ工作表面扭曲f
工作范围内表面宽度B
B<100

1
/
/
/
/
B=100~200

1. 5
/
/
/
/
1
反轨
对门槽中心线a
Δ工作范围内
230
+3
-1
232.5,231,
229.5
231.5, 232,
232.5
6
100
工作范围外
230
+5
-2
231.5,230.5,
229.5
231, 231.5,
232
6
100
2
对孔口中心线b
Δ工作范围内
2605
±3
2604, 2605
2606
2605.5, 2606.5
2607.5
6
100
工作范围外
2605
±5
2603, 2605,
2607
2605, 2606
2607
6
100
3
Δ工作表面组合处的错位
工作范围内

1
0.5,1.0
0.5,0.5
4
100
工作范围外

2
0.5,0.5
1.5,0.5
4
100
4
工作表面扭曲
f
Δ工作范围内表面宽度B
B<100

2

B=100~200

2.5

B>200
B=210
3
0.5
1.0
2
100
工作范围外允许增加值

2
1.5
1.5
2
100

检验结果
侧止水座板主要项目共测 / 点，合格 / 点，合格率 / %
反轨主要项目共测 22 点，合格 22 点，合格率 100 %
反轨一般项目共测 14 点，合格 14 点，合格率 100 %
评 定 意 见
质 量 等 级
主要项目 1 项,全部合格,其中优良 1 项;一般项目 3 项,全部合格,其中优良 1 项

测量人

年 月 日
施工单位

年 月 日
监理单位

年 月 日
水利水电工程
表2. 6- 4 平面闸门胸墙、护角安装质量评定表
单位工程名称
东莞市常平镇新桥排涝站改建扩容工程
单元工程量
1.623t
分部工程名称
金属结构及机电安装工程
施工单位
青州市水利建筑总公司
单元工程名称、部位
第二道检修闸门置、安（2#）
检验日期
2010年 5 月 30 日
项
次
项 目
设计
值
(mm）
允许偏差
（mm）
实 测 值
（mm）
合格数 (点）
合格
率 (%）
√兼作
止水
不兼作
止水
上
部
下
部
上
部
下部
/

1

胸
墙

Δ对门槽中心线α（工作范围内）

+5
-0
+2
-1
+8
-0
+2
-1
/

2
Δ工作表面波状不平度
（工作范围内）

2
2
4
4
/

3
Δ工作表面组合处的错
位（工作范围内）

1
1
1
1
/

1
护角兼作侧轨

对门槽中心线a
Δ工作范围内
230
±5
227.5~232.5
8
100
工作范围外
230
±5
228.5~234.5
8
100
2
对孔口中心线b
Δ工作范围内
2500
±5
2499.5~2503.5
8
100
工作范围外
2500
±5
2497.5~2506
共测8点
7
87.5
3
Δ工作表面组合处的错位
工作范围内

1
左:0.5, 0.8
右:0.5, 1.0
4
100
工作范围外

2
左：1.0，1.5
右：1.5，1.0
4
100
4
工
作
表
面
扭
曲
f
Δ工作范
围内表面
宽度B
B<100

2
/
/
/
B=100~200
100
2．5
左:1.5,右:1.0
2
100
B>200

3
/
/
/
工作范围外允许增加值

2
左:1.0,右:1.5
2
100
检验结果
胸墙主要项目共测 / 点，合格 / 点，合格 / %
护角兼作侧轨主要项目检验共测验 26 点，合格 26 点，合格率 100 %
护角兼作侧轨一般项目检验共测验 18 点， 合格 17 点，合格率 100 %
评 定 意 见
质 量 等 级
主要项目 1 项，全部合格，其中优良 1 项；一般项目 3 项，全部合格，其中优良 2 项

测量人

年 月 日
施
工
单
位

年 月 日
监理单位

年 月 日
水利水电工程
表2.6- 5 平面闸门工作范围内各埋件距离
单位工程名称
东莞市常平镇新桥排涝站改建扩容工程
单元工程量
1.623t
分部工程名称
金属结构及机电安装工程
施工单位
青州市水利建筑总公司
单元工程名称、部位
第二道检修闸门置、安（2#）
检验日期
2010年 5 月 30 日
项次
项 目
设计值
（mm）
允许偏差
（mm）

实 测 值 （mm）

合格数
（点）

合格率
（%）

1
主轨（加工）与反轨工作面间的距离
460
+4 -1
458~464.5，共测10点
10
100
2
主轨中心距
5000
±4
4997.5~5003，共测10点
10
100
3
反轨中心距
5000
±5
4994.5~5002.5，共测10点
9
90
4
侧止水座板中心距

±4
/

5
主轨（加工）与侧止水座板面间的距离（指上游封水的闸门）

+3 -1
/

6
门楣中心和底槛面垂直距离

±2
/

检验结果
一般项目共测 30 点，合格 29 点， 合格率 96.7 %
评 定 意 见
质 量 等 级
一般项目3项，全部合格，其中优良 1 项

测
量
人

年 月 日
施工单位

年 月 日
监
理
单
位

年 月 日
