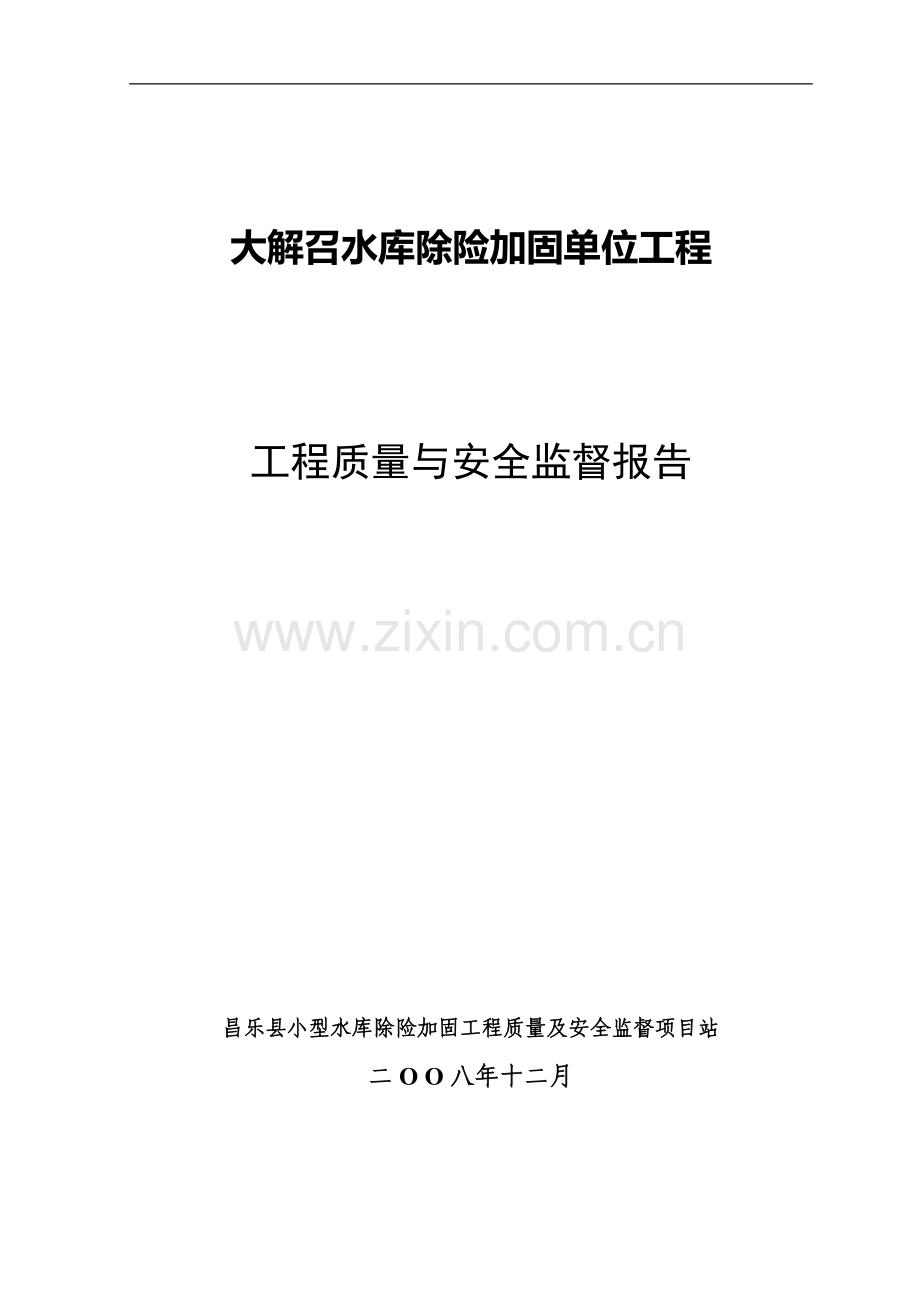

大解召工程质量与安全监督报告.doc

大解召水库除险加固单位工程

工程质量与安全监督报告

昌乐县小型水库除险加固工程质量及安全监督项目站
二O O八年十二月

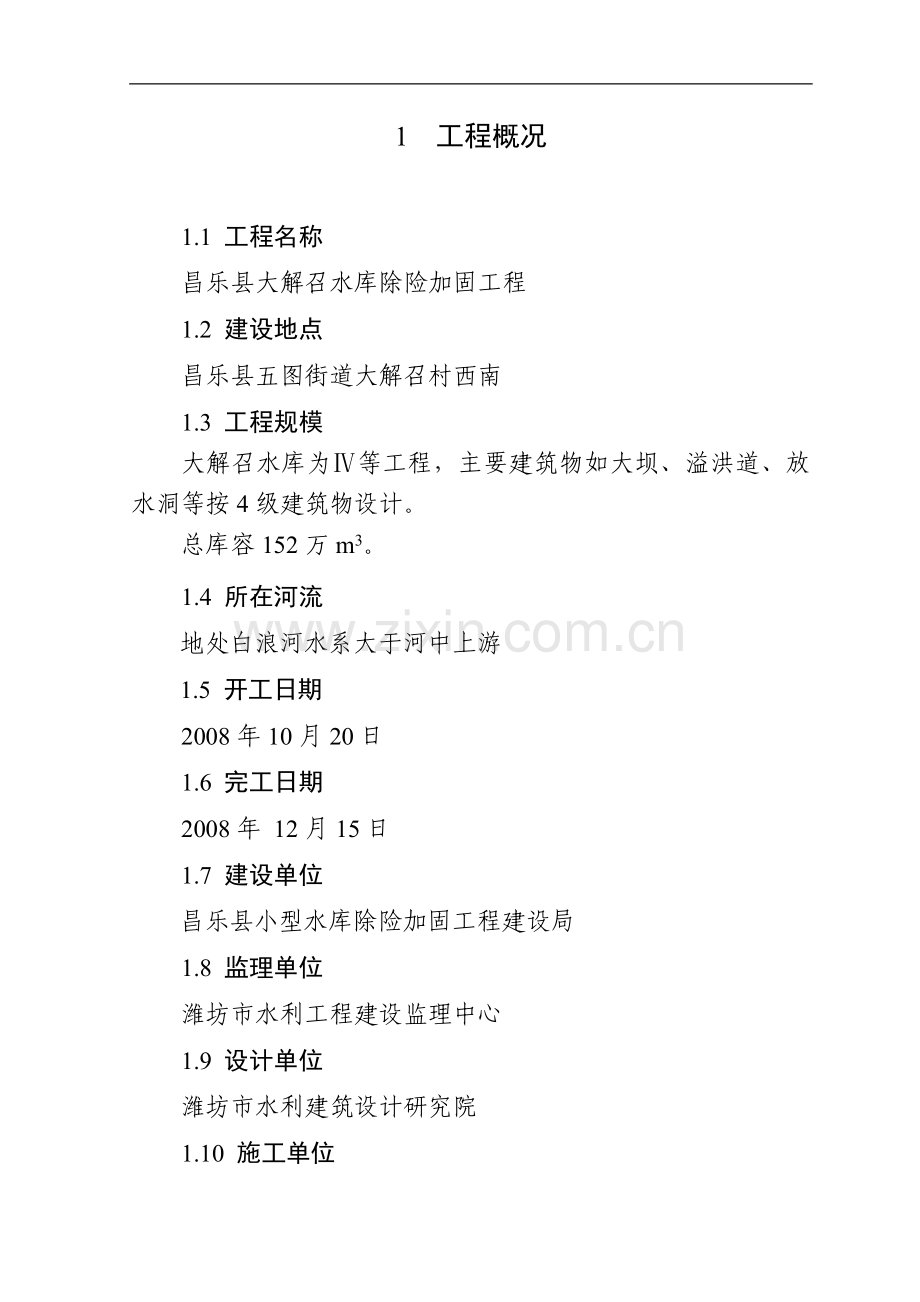

1 工程概况

1.1 工程名称
昌乐县大解召水库除险加固工程
1.2 建设地点
昌乐县五图街道大解召村西南
1.3 工程规模
大解召水库为Ⅳ等工程，主要建筑物如大坝、溢洪道、放水洞等按4级建筑物设计。
总库容152万m3。
1.4 所在河流
地处白浪河水系大于河中上游
1.5 开工日期
2008年10月20日
1.6 完工日期
2008年 12月15日
1.7 建设单位
昌乐县小型水库除险加固工程建设局
1.8 监理单位
潍坊市水利工程建设监理中心
1.9 设计单位
潍坊市水利建筑设计研究院
1.10 施工单位
潍坊振业水利建筑安装开发中心

2 工程设计及批复情况

2.1工程设计情况
大解召水库自建成蓄水以来，运行了二十多年，实践证明，大解召水库枢纽的工程布置是合理的，基本能满足运行及管理要求。
本次除险加固设计仅就水工建筑物进行加固、重建和完建配套，而不改变枢纽的总体布置。本工程加固项目包括：1、大坝：上游坝坡砼自锁砖护砌和干砌石护坡整修，下游坝坡培厚、放缓，坝后设纵横向排水沟及贴坡排水，坝顶设安全防护墙，路面进行砼硬化。2、溢洪道：加固交通桥，拓宽溢洪道，对交通桥上下游进行护砌。3、放水洞：改建加固放水洞及启闭机房，更换闸门及启闭机。4、新建管理房。
大解召水库大坝现状坝体为均质坝，坝长464m，坝顶宽5.5m，坝顶高程125.15m，考虑到该坝顶宽无法满足水库运行管理、防汛及水库将来的运用，坝顶加宽至7.3m，铺设碎石，坝顶设0.50米高的防浪墙。坝前坡按照1：2.8坡比进行补坡、补土加固，上游坝顶至水位120.65米采用实心砼自锁砖护砌，下铺设土工布反滤，对120.65米以下原干砌石护坡进行维修，上游护坡坡脚设置第一道浆砌石齿墙，宽0.5m，深1m，水位120.65设置第二道浆砌石齿墙宽0.5m，深1m。坝后贴坡排水以上采用石子护坡，补坡施工时，下游坝坡按照1：2.5坡比进行补坡。坝后坡表面会填0.3～0.5m厚壤土，进行草皮护坡。为防止下游坡脚渗透变形，大坝加固后的坝脚排水采用贴坡排水形式。考虑浸润线溢出点位置、下游水深以及冻结深度的影响，确定贴坡排水顶高程高出地面2米，底部设纵向排水沟，沟底由南向北坡降为1/1000，将水排入坝后河道内，排水沟采用干砌石结构，边坡1：1，底宽、沟深均为1.0米。贴坡排水及纵向排水沟的反滤层分为三层，即自上而下分别为：干砌放块石厚25厘米； 2-4cm碎石厚15厘米； 0.5-2cm碎石厚15厘米第四层中粗沙厚15厘米。
大解召水库溢洪道为4级建筑物，消能防冲建筑物按20年一遇洪水标准设计。根据洪水调算成果，确定溢洪道底宽15米，底高程122.15米，长227米，下游尾水渠修整边坡至1：1.5，堤高4m，堤顶宽3m，比降i＝0.67%。
大解召水库放水洞为竖井式，位于大坝0+420处，进口底高程117米，穿坝涵洞断面尺寸0.6×0.6米，最大流量度1.95立方米每秒。现状放水洞为木制闸门，启闭机已毁坏不能使用，本次工程改建竖井闸门槽，更换闸门及启闭机。正常挡水深5.15m，相应兴利水位122.15m，闸底板高程117m，闸门动水启闭。
2.2 工程批复情况
2007年5月由潍坊市水利局主持专家组在现场检查的基础上，对水库大坝进行现场安全鉴定，大坝安全类别评定为三类坝。2008年10月7日至8日，潍坊市水利局组织专家对潍坊市水利建筑设计研究院编制的《昌乐县大解召水库除险加固工程初步设计》（以下简称《初设》）进行了评审。专家组提前查勘了工程现场并审阅了《初设》，听取了设计单位汇报和建设单位有关情况介绍，查阅了相关资料，经过认真讨论，会议基本同意该《初设报告》。潍坊市水利局于2008年10月12日以潍水管字[2008]62号文《关于昌乐县2008年西上疃、大解召水库除险加固工程初步设计的批复》予以批复。同意《初设》推荐的总体设计方案。审定水库加固初设概算总投资322.4858万元。

3 质量与安全监督情况
潍坊市水利局以潍水建字[2008]40号文成立了“昌乐县小型水库除险加固工程建设质量与安全监督项目站”，负责昌乐县小型水库除险加固工程的建设质量和安全监督工作。
3.1 质量监督检查的主要内容
按照水利水电工程质量管理的有关规定，检查内容如下：
⑴检查施工现场和工程质量是否符合规范、规程、技术质量标准和技术规定，发现问题时要求施工单位整改。
⑵查阅施工、监理单位有关工程质量资料，如：单元工程质量等级评定表、施工原始记录、中间产品试验报告、原材料出厂证明及试验报告等，了解工程施工质量和工程使用的原材料、中间产品的质量是否符合质量要求。
⑶检查施工单位的质量保证体系。监督检查施工单位是否按施工资质等级及合同承诺派出现场施工管理人员。监督检查施工单位是否有专职的质量管理人员，质量管理制度是否健全，措施是否落实。监督检查施工单位“三检制”执行情况。施工单位是否认真及时进行单元工程质量等级评定，评定工作是否真实、准确。施工单位自检自测情况，质量事故处理情况。
⑷检查监理机构的质量控制体系。监督检查监理单位派出人员履行监理职责情况，监督检查监理单位质量检查控制制度及手段是否齐全，监督检查监理单位执行单位工程质量等级评定标准及施工质量评定规程情况，检查监理单位的有关记录和资料。
3.2安全监督的主要内容：
安全监督管理工作坚持“安全第一，预防为主”原则，通过对
施工生产中各种不安全因素的分析和预控制，避免安全事故的发生，检查主要内容及要求如下：
①检查督促承包人建立健全安全管理工作体系和安全管理制度；督促检查承包人认真执行国家及有关部门颁发的安全生产法规和规定。
② 对施工生产及安全设施进行经常性的检查监督，对违反安全生产规定的施工及时指令整改。
③ 协助组织检查防洪渡汛工作，检查承包人的工程防汛措施并监督实施。
④ 检查承包人在劳动保护及环境保护方面是否符合合同规定和国家标准。
⑤ 参加对安全事故进行的调查分析、审查承包人的安全事故报告及安全报表、监督承包人对安全事故的处理。
⑥ 定期向发包人报告安全生产情况，并按规定编制监理工程项目的安全统计报表。对重大安全事故的处理必须及时向发包人报告。
3.3 对工程项目划分进行认定
大解召水除险加固工程项目划分为1个单位工程、3个分部工程、22个单元工程。
3.4 不定期多次开展质量监督抽查
大解召水库除险加固工程的质量监督工作由昌乐县小型水库除险加固工程质量及安全监督项目站负责，工程质量及安全监督项目站不定期先后到工地对工程实物质量及有关资料进行抽查。
表3.4.1 　大解召水库单位工程分部工程质量评定汇总表
分部工程名称
单元工 程数量
合格单 元数量
优良单 元数量
优良率
(%)
监理评定质量等级
质量监督机构核定质量等级
1
大坝整治
13
13
13
100
优良
优良
2
溢洪道工程
5
5
5
100
优良
优良
3
放水洞工程
4
4
4
100
优良
优良
4 工程质量评定意见

工程质量及安全监督项目站在监督检查本工程建设各方质量行为、抽查工程实物质量、核查施工质量检验资料，并组织参建各方进行单位工程外观质量评定后认为：
1、大解召水库单位工程能够按照有关规程、规范和设计要求施工，对施工中出现的质量问题能认真处理。大解召单位工程3分部工程施工质量全部合格，其中优良分部3个；施工中未发生重大质量事故。
2、中间产品及原材料质量全部合格，其中混凝土拌合物质量达到优良等级。原材料质量、金属结构及启闭机制造质量合格，机电产品质量合格。
3、施工质量记录、检验资料齐全。
工程质量及安全监督项目站按照《水利水电工程施工质量评定规程（试行）》（SL176—1996）的有关规定，核定大解召水库单位工程质量等级为优良，可以提交验收委员会进行验收。
