五防闭锁装置管理规定演示幻灯片.ppt

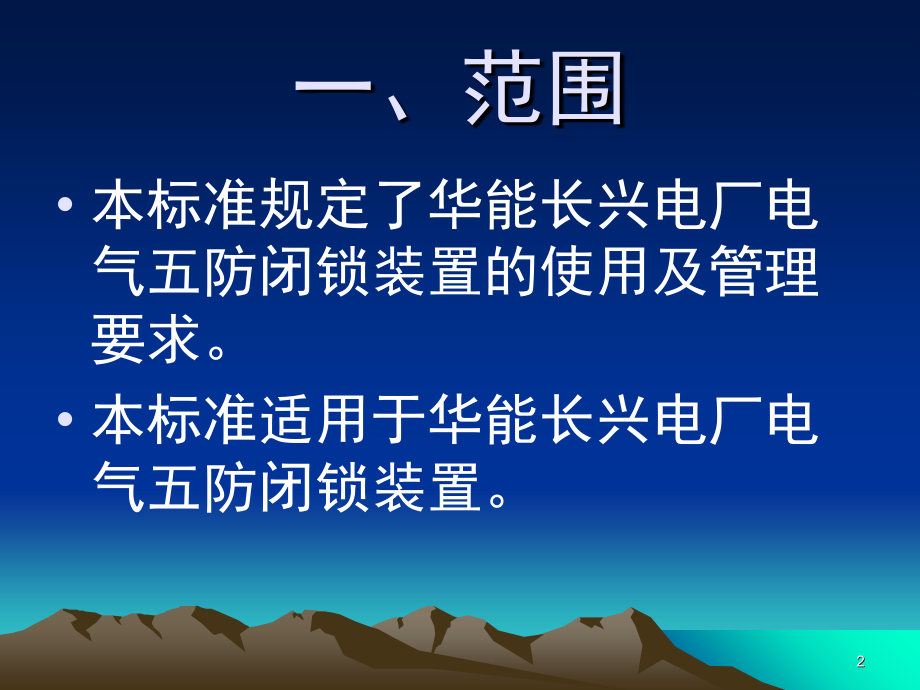

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,主讲人：宁向东,五防闭锁装置管理标准,1,一、范围,本标准规定了华能长兴电厂电气五防闭锁装置的使用及管理要求。,本标准适用于华能长兴电厂电气五防闭锁装置。,2,二、管理内容与要求,总则,3,1、总则,a、五防电气闭锁装置是防止电气误操作的有效的技术措施。,b、在严格执行电业安全工作规程的基础上，应积极装设防误装置，将该工作纳入年度计划之内，并对其进行考核。,4,c、凡高压电气配电装置，根据“五防”要求，装设电气防误装置，并能实现如下功能：,防止误分、合开关；,防止带负荷拉、合隔离开关；,防止带电挂地线合接地闸刀；,防止带地线合断路器（隔离开关）；,防止误入带电间隔。,5,2、防误装置的使用原则：,a、防误装置必须满足“五防”要求，其中分、合断路器可用提示性装置。,b、新订购和安装的高压配电装置，必须装有经省级鉴定，并且性能和质量符合要求的防误装置，对不符合要求的不能定货。,c、采用的防误装置和操作程序应与运行部门商量，并经审查合格。,d、选用的防误装置应考虑如下原则：,6,选用的防误装置应考虑的原则：,防误装置简单、可靠、操作维护方便，尽可能不增加正常操作和事故处理的复杂性；,电磁锁应采用间隙式原理，锁栓能自动复位；,成套高压装置的防误装置，应优先选用机械连锁；,防误装置应有专用工具（钥匙）进行解锁。,7,2、防误装置的使用原则：,e、防误装置所不影响配电装置的主要技术性能（如分、合闸时间、速度）,f、防误装置所用的电源与继电保护、控制回路的电源分开。,g、户外配电装置应优先采用电气联锁或电磁锁方案以及性能可靠的微机闭锁装置。,h、户内配电装置改造加装防误装置，应优先采用机械程序锁或电磁锁。,8,3、防误装置的安装、检修,a、防误装置的安装由检修部门负责。也可由厂家指导安装,b、新设备的投入必须完成防误装置的安装，并列入验收内容，没有防误装置的新设备不得投入运行。,c、防误装置的缺陷管理与主设备的缺陷管理一致。,d、防误装置应同主设备一并列入检修计划，同时进行检修，检修工作结束验收，同时验收防误装置，并进行检修考核。,9,4、防误装置的维护管理：,a、在运行操作中，发现防误装置发生异常时，不得擅自解锁或破坏闭锁等，应及时报告运行值班负责人，查明原因，确认操作无误后，经值长同意，方可进行解锁操作。,b、,防误装置的停用，应申报生产厂长或总工程师同意后，方可退出运行。,10,4、防误装置的维护管理：,c、防误装置的解锁工具或备用工具，由运行负责保管，当防误装置确因故障处理和检修工作需要，必须使用解锁工具时，需经值班负责人批准，办理登记手续，用后归还。工作中应加强监护，并作好相应的安全措施。,d、值长、电气运行人员及有关领导和检修人员应熟悉防误装置的管理办法，做到“四懂三会”。新上岗运行人员应对其进行防误装置培训。,11,4、防误装置的维护管理：,e、防误装置的维护和定期检查均由检修所属班组负责。,12,5、防误装置的使用规定：,a、防误装置的防止操作人员误入带电间隔的一种技术措施，其使用必须建立在严格执行“二票三制”的基础上，操作时必须严格执行操作监护制，遵守防误装置的使用规定，杜绝误操作事故的发生。,b、所有的操作票除了符合安规中有关规定外，还必须与防误装置的程序一致，不准跳程序操作，不准破坏程序操作，不准采用一次设备不操作而进行倒程序的操作。,13,5、防误装置的使用规定：,c、对所有的防误装置，均不得擅自解锁操作。,d、事故解锁钥匙的保管、使用规定：,事故解锁钥匙由值长保管，按班交接。,事故解锁钥匙是供事故处理和工作票开工时（如需要）开锁用，正常操作禁止使用。,操作中确因电磁锁回路或电磁锁问题而打不开时，应报告值班负责人，确认操作无误（并证明是电磁锁故障），取得值长同意后，方可用事故解锁钥匙进行解锁操作，同时做好记录。,14,6、防误工作的奖惩条例：,a、对下列有关人员或集体予以表彰或奖励,对防误装置的安装，检修和维护提出建议并取得了显著成绩。,及时纠正、制止误操作行为者。,能严格执行“两票三制”。防误装置管理工作做得好，全年未发生误操作事故。,15,6、防误工作的奖惩条例：,b、对下列情况，根据责任大小，给予一定处分或处罚：,误操作事故的责任者，对擅自解锁操作造成误操作从重处罚。,凡因领导原因，应装而未装防误装置，而导致发生误操作事故，领导应受处罚。,因检修维护责任，造成防误装置失灵而引发的误操作事故的检修人员。,16,三、检查与考核,1、,本标准由安全监察室、策划部及有关生产部门负责检查与考核,本标准按照华能长兴电厂安全生产奖惩规定和经济责任制实施办法进行考核。,17,电气误操作造成严重的后果,1、带负荷拉合刀闸：由于刀闸不具备灭弧能力，如果带负荷拉合刀闸，会产生强烈的电弧将刀闸烧毁，同时电弧也对操作人员造成严重的人身威胁，同时可能引起短路故障；,2、带电挂地线：其后果一是导致系统发生接地短路故障，二是对操作人员造成直接的人身威胁；,3、带地线合闸：其直接后果就是导致短路故障；,18,电气误操作造成严重的后果,4、误入带电间隔：如果操作人员要操作刀闸时误入带电间隔，其后果就是导致带负荷拉合刀闸；如果操作人员要就地分合开关时误入带电间隔，其后果就是误分合开关；如果是运行人员要挂接地线或合地刀时误入带电间隔，其后果就是带电挂地线或带电合地刀；（另外如果是检修人员误入带电间隔而登上带电设备检修时，其后果就是人员遭电击）,19,电气误操作造成严重的后果,5、误分合开关：误分开关：将导致不必要的线路停电，如果该线路在系统中非常重要可能导致系统大面积停电的事故；如果计划停电的线路是运行转冷备用或转检修而误分开关后还没发现，继续进行下一步的拉刀闸操作的话，就会导致带电拉刀闸；误合开关：如果此时该间隔处于热备用状态误合开关，有可能造成系统运行方式的改变，严重的可能导致系统事故。,20,
