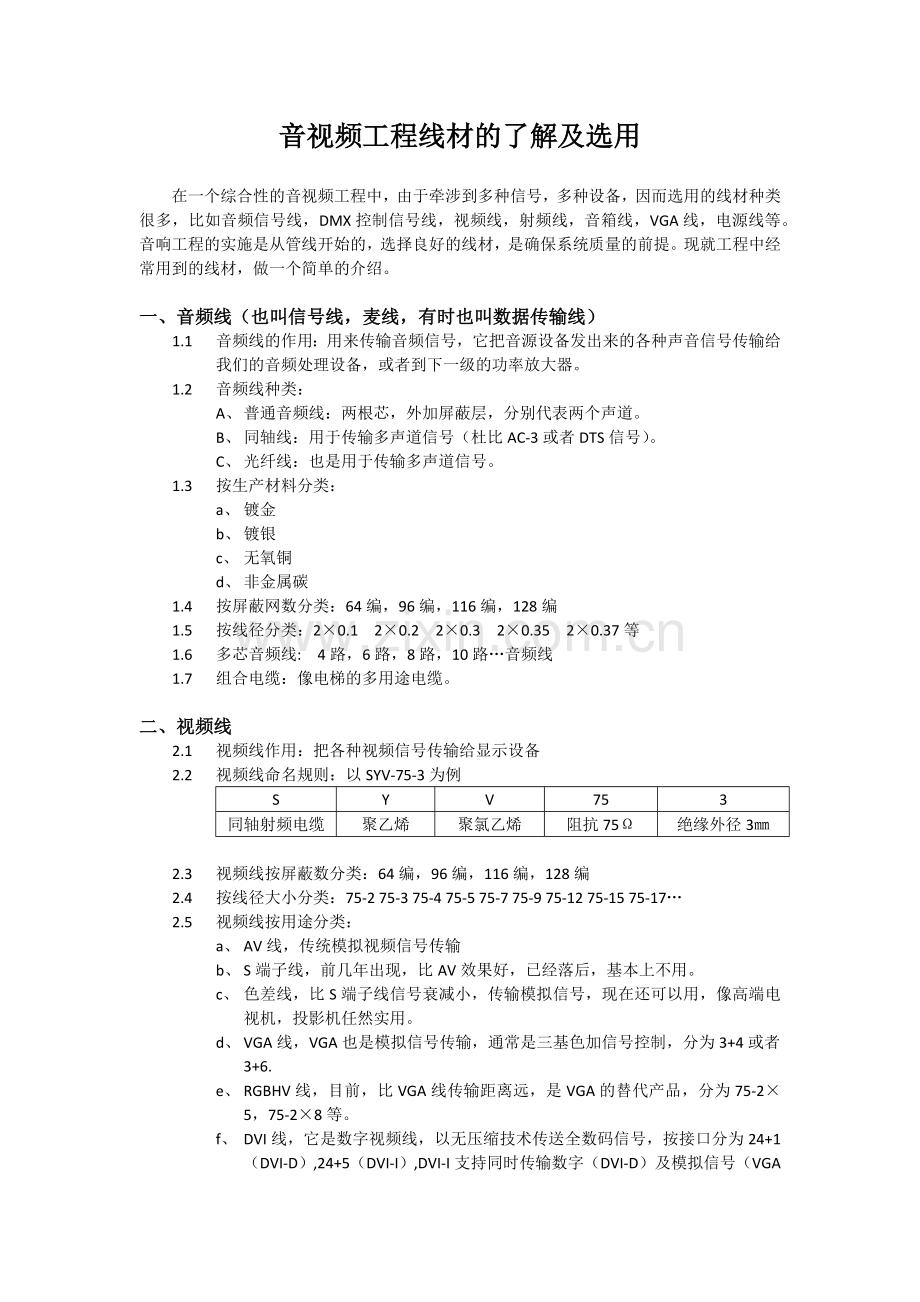

音视频工程线材的了解及选用

在一个综合性的音视频工程中，由于牵涉到多种信号，多种设备，因而选用的线材种类很多，比如音频信号线，DMX控制信号线，视频线，射频线，音箱线，VGA线，电源线等。音响工程的实施是从管线开始的，选择良好的线材，是确保系统质量的前提。现就工程中经常用到的线材，做一个简单的介绍。

一、音频线（也叫信号线，麦线，有时也叫数据传输线）
1.1 音频线的作用：用来传输音频信号，它把音源设备发出来的各种声音信号传输给我们的音频处理设备，或者到下一级的功率放大器。
1.2 音频线种类：
A、 普通音频线：两根芯，外加屏蔽层，分别代表两个声道。
B、 同轴线：用于传输多声道信号（杜比AC-3或者DTS信号）。
C、 光纤线：也是用于传输多声道信号。
1.3 按生产材料分类：
a、 镀金
b、 镀银
c、 无氧铜
d、 非金属碳
1.4 按屏蔽网数分类：64编，96编，116编，128编
1.5 按线径分类：2×0.1 2×0.2 2×0.3 2×0.35 2×0.37等
1.6 多芯音频线: 4路，6路，8路，10路…音频线
1.7 组合电缆：像电梯的多用途电缆。

二、视频线
1
2
2.1 视频线作用：把各种视频信号传输给显示设备
2.2 视频线命名规则：以SYV-75-3为例
S
Y
V
75
3
同轴射频电缆
聚乙烯
聚氯乙烯
阻抗75Ω
绝缘外径3㎜

2.3 视频线按屏蔽数分类：64编，96编，116编，128编
2.4 按线径大小分类：75-2 75-3 75-4 75-5 75-7 75-9 75-12 75-15 75-17…
2.5 视频线按用途分类：
a、 AV线，传统模拟视频信号传输
b、 S端子线，前几年出现，比AV效果好，已经落后，基本上不用。
c、 色差线，比S端子线信号衰减小，传输模拟信号，现在还可以用，像高端电视机，投影机任然实用。
d、 VGA线，VGA也是模拟信号传输，通常是三基色加信号控制，分为3+4或者3+6.
e、 RGBHV线，目前，比VGA线传输距离远，是VGA的替代产品，分为75-2×5，75-2×8等。
f、 DVI线，它是数字视频线，以无压缩技术传送全数码信号，按接口分为24+1（DVI-D）,24+5（DVI-I）,DVI-I支持同时传输数字（DVI-D）及模拟信号（VGA信号）。

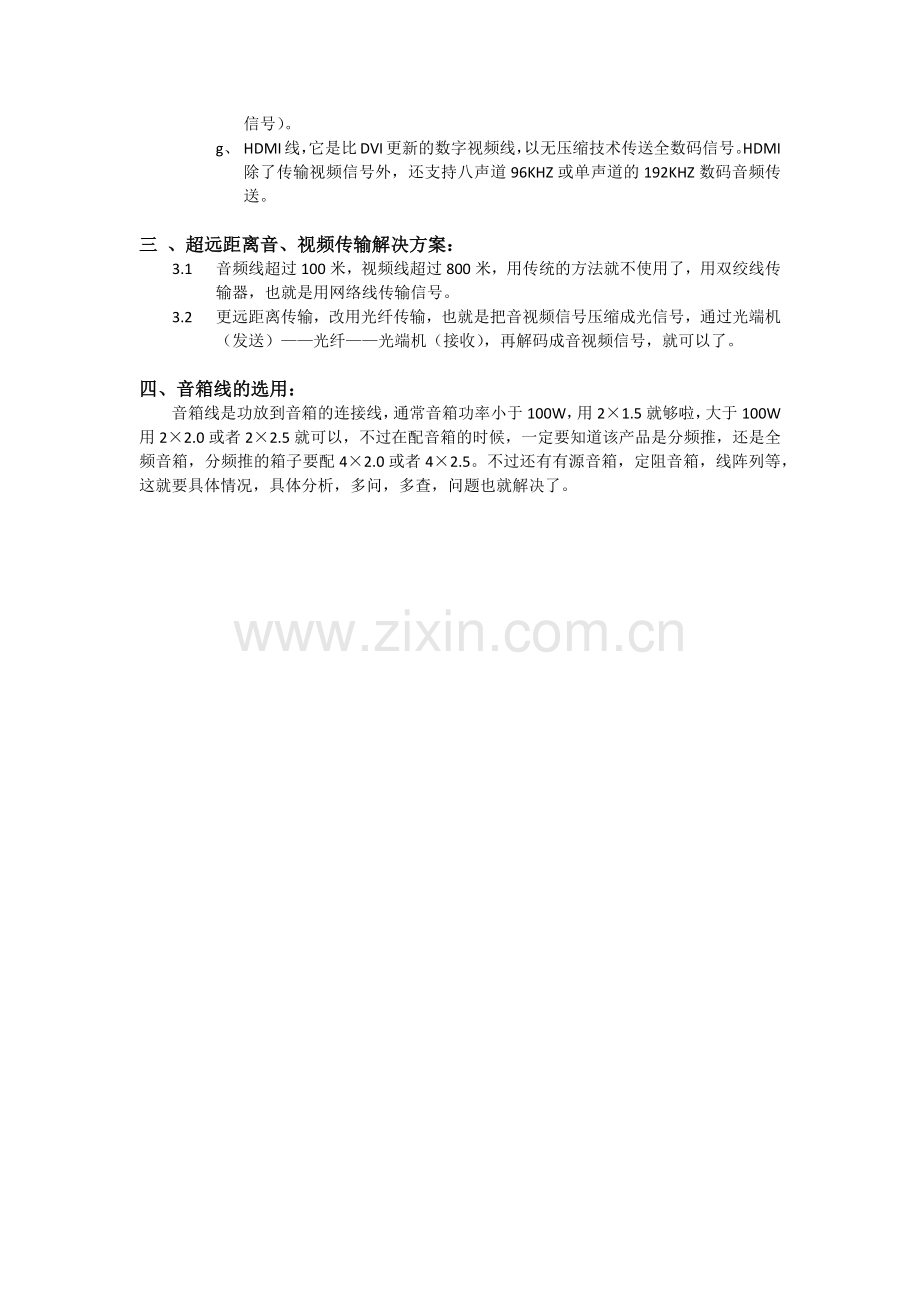

g、 HDMI线，它是比DVI更新的数字视频线，以无压缩技术传送全数码信号。HDMI除了传输视频信号外，还支持八声道96KHZ或单声道的192KHZ数码音频传送。

三 、超远距离音、视频传输解决方案：
1
2
3
3.1 音频线超过100米，视频线超过800米，用传统的方法就不使用了，用双绞线传输器，也就是用网络线传输信号。
3.2 更远距离传输，改用光纤传输，也就是把音视频信号压缩成光信号，通过光端机（发送）——光纤——光端机（接收），再解码成音视频信号，就可以了。

四、音箱线的选用：
音箱线是功放到音箱的连接线，通常音箱功率小于100W，用2×1.5就够啦，大于100W用2×2.0或者2×2.5就可以，不过在配音箱的时候，一定要知道该产品是分频推，还是全频音箱，分频推的箱子要配4×2.0或者4×2.5。不过还有有源音箱，定阻音箱，线阵列等，这就要具体情况，具体分析，多问，多查，问题也就解决了。
